1 21.08.15 08:27 Seite 2 Inhaltsverzeichnis Installationsschema ..................2 Unbedingt lesen vor der Installation Ihres Neptun pH-Reglers ......3 Geräteansicht ....................4 Der Neptun pH-Regler im Detail ............... 5 Installationsanleitung ..................6 Vor der Inbetriebnahme, Inbetriebnahme ............7 Programm, Kalibrierung ................7 - 8 pH-Wert Ober- und Untergrenze, Dosierung .............
* Den Neptun pH-Regler nur dann einschalten, wenn auch die Filterpumpe in Betrieb ist. * Kalibrieren Sie den pH-Regler immer mit einer Pufferlösung mit ca. 25 °C. * Die Sonde in den Wasserrücklauf des Schwimmbeckens vor der Poolheizung, der Dosierung und der Wasseraufbereitung installieren.

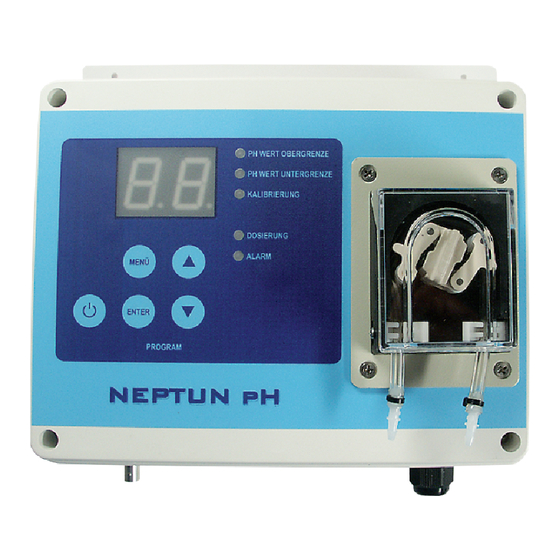

EIN / AUS Schalter Der Schalter kann entweder auf „EIN“ (ON) oder auf „AUS“ (OFF) stehen. Sicherung Die Sicherung befindet sich in der Innenseite Ihres Neptun pH-Reglers. Muss eine Sicherung ausgetauscht werden, kontaktieren Sie Ihren Schwimmbad – Fachhändler. Anschluss für pH-Sonde Der Anschluss für die pH-Sonde befindet sich an der Unterseite des Gerätes, man hat Zu-...
Es wird empfohlen, das Dosierventil nicht weiter als 1,5 m vom pH-Regler zu installieren. Einbau des Neptun pH-Reglers (Steuer- und Netzteil) Der Neptun pH-Regler soll an einer Mauer, nicht weiter als 1,5 m von der Sonde und Do- sierventil, angebracht werden.
Die Zeitschaltuhr ist nicht im Lieferumfang, diese besorgen Sie am besten in einem Elektro- fachgeschäft, oder stellen Sie eine Verbindung zu einer etwaigen vorhandenen Filtersteue- rung her. Bevor Sie den Neptun pH-Regler in Betrieb nehmen, müssen gewünschte Zeiten und Dauer eingestellt werden. Vergessen Sie nicht, die Zeitschaltuhr auf die richtige Tageszeit einzustellen.
Seite 8
Achtung: Sonde nicht durch abruptes Hineingeben in den Behälter beschädigen! * Geben Sie dem pH-Regler einige Minuten Zeit, damit sich die pH-Messung stabilisieren kann. Wenn der angezeigte Wert am Display nicht gleich ist mit dem der Pufferlösung (7) gehen Sie wie folgt vor: Drücken Sie die Taste Menü bis das LED Kalibrierung leuchtet.
Die Pumpe dosiert 30 Sekunden. Danach steht die Pumpe 4 ½ Min. still. Das LED Dosierung blinkt während der gesamten Dosierzeit. Wenn die obere Grenze erreicht ist, wird vom pH-Regler keine Säure mehr dosiert und das LED Dosierung erlischt.
Anzahl der Dosierzyklen erreicht. Die Elektronik stoppt die Dosierpumpe. Eine manuelle Aktivierung ist erforderlich. Gehen Sie wie folgt dabei vor: · Nehmen Sie den pH-Regler im eingeschalteten Zustand vom Strom. · Drücken Sie die Ein/Aus und die Enter-Taste, halten Sie beiden Tasten gedrückt während Sie das Gerät wieder einschalten oder hochfahren.
Die Fa. Staudinger Ges.m.b.H. gibt keine Garantie: * Bei Nichtbeachtung der Angaben in der beiliegenden Installations- und Bedienungsanleitung * Der Neptun pH-Regler (Steuer- und Netzteil) oder die Sonde wurden zu einem anderen Gebrauch als den der pH-Regulierung von Wasser eines Schwimmbades verwendet.
Seite 12
1 21.08.15 08:28 Seite 12 Ihr Neptun Fachhändler: Your Neptun specialist supplier: www.neptun-int.com Version 20150821 ten. Druck- und Satzfehler vorbehalten. Kein Anspruch auf Vollständigkeit. Technische Änderungen vorbehal Printing errors and error rate reserved. No demanding on completeness. Technical changes reserved.
