24

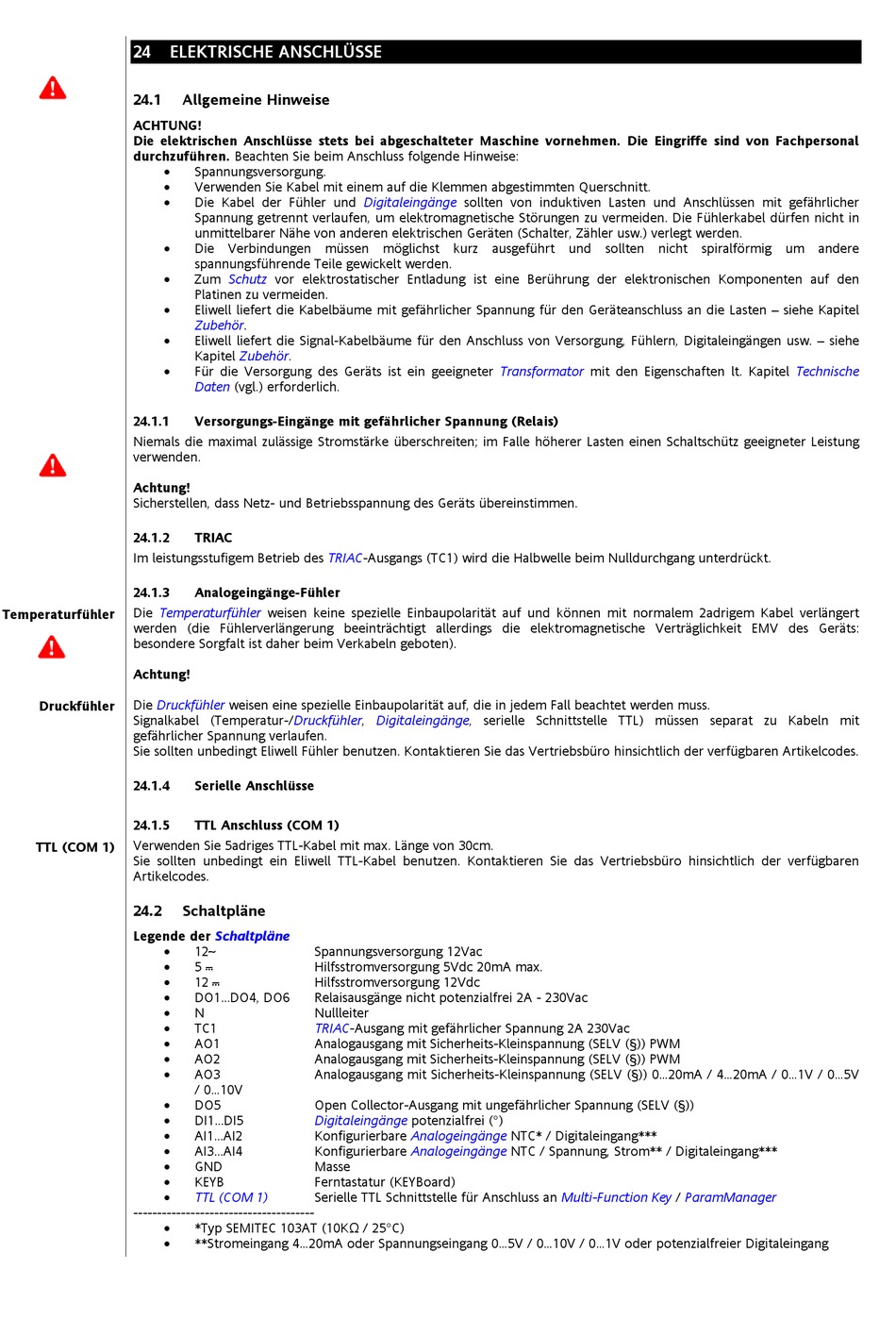

ELEKTRISCHE ANSCHLÜSSE
24.1
ACHTUNG!
Die elektrischen Anschlüsse stets bei abgeschalteter Maschine vornehmen. Die Eingriffe sind von Fachpersonal
durchzuführen. Beachten Sie beim Anschluss folgende Hinweise:
•
•
•
•
•
•
•
•
24.1.1
Niemals die maximal zulässige Stromstärke überschreiten; im Falle höherer Lasten einen Schaltschütz geeigneter Leistung
verwenden.
Achtung!
Sicherstellen, dass Netz- und Betriebsspannung des Geräts übereinstimmen.
24.1.2
Im leistungsstufigem Betrieb des TRIAC-Ausgangs (TC1) wird die Halbwelle beim Nulldurchgang unterdrückt.
24.1.3
Die
Temperaturfühler
Temperaturfühler
werden (die Fühlerverlängerung beeinträchtigt allerdings die elektromagnetische Verträglichkeit EMV des Geräts:
besondere Sorgfalt ist daher beim Verkabeln geboten).
Achtung!
Die
Druckfühler
Druckfühler
Signalkabel (Temperatur-/Druckfühler, Digitaleingänge, serielle Schnittstelle TTL) müssen separat zu Kabeln mit
gefährlicher Spannung verlaufen.
Sie sollten unbedingt Eliwell Fühler benutzen. Kontaktieren Sie das Vertriebsbüro hinsichtlich der verfügbaren Artikelcodes.
24.1.4
24.1.5
Verwenden Sie 5adriges TTL-Kabel mit max. Länge von 30cm.
TTL (COM 1)
Sie sollten unbedingt ein Eliwell TTL-Kabel benutzen. Kontaktieren Sie das Vertriebsbüro hinsichtlich der verfügbaren
Artikelcodes.
24.2
Legende der
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
--------------------------------------
•
•
Allgemeine Hinweise
Spannungsversorgung.
Verwenden Sie Kabel mit einem auf die Klemmen abgestimmten Querschnitt.
Die Kabel der Fühler und
Spannung getrennt verlaufen, um elektromagnetische Störungen zu vermeiden. Die Fühlerkabel dürfen nicht in
unmittelbarer Nähe von anderen elektrischen Geräten (Schalter, Zähler usw.) verlegt werden.
Die Verbindungen müssen möglichst kurz ausgeführt und sollten nicht spiralförmig um andere
spannungsführende Teile gewickelt werden.
Zum
Schutz
vor elektrostatischer Entladung ist eine Berührung der elektronischen Komponenten auf den
Platinen zu vermeiden.
Eliwell liefert die Kabelbäume mit gefährlicher Spannung für den Geräteanschluss an die Lasten – siehe Kapitel
Zubehör.
Eliwell liefert die Signal-Kabelbäume für den Anschluss von Versorgung, Fühlern, Digitaleingängen usw. – siehe
Kapitel Zubehör.
Für die Versorgung des Geräts ist ein geeigneter
Daten
(vgl.) erforderlich.
Versorgungs-Eingänge mit gefährlicher Spannung (Relais)
TRIAC
Analogeingänge-Fühler
weisen keine spezielle Einbaupolarität auf und können mit normalem 2adrigem Kabel verlängert
weisen eine spezielle Einbaupolarität auf, die in jedem Fall beachtet werden muss.
Serielle Anschlüsse
TTL Anschluss (COM 1)
Schaltpläne
Schaltpläne
12a
Spannungsversorgung 12Vac
5 c
Hilfsstromversorgung 5Vdc 20mA max.
12 c
Hilfsstromversorgung 12Vdc
DO1...DO4, DO6
Relaisausgänge nicht potenzialfrei 2A - 230Vac
N
Nullleiter
TC1
TRIAC-Ausgang mit gefährlicher Spannung 2A 230Vac
AO1
Analogausgang mit Sicherheits-Kleinspannung (SELV (§)) PWM
AO2
Analogausgang mit Sicherheits-Kleinspannung (SELV (§)) PWM
AO3
Analogausgang mit Sicherheits-Kleinspannung (SELV (§)) 0...20mA / 4...20mA / 0...1V / 0...5V
/ 0...10V
DO5
Open Collector-Ausgang mit ungefährlicher Spannung (SELV (§))
DI1...DI5
Digitaleingänge
AI1...AI2
Konfigurierbare
AI3...AI4
Konfigurierbare
GND
Masse
KEYB
Ferntastatur (KEYBoard)
TTL (COM 1)
Serielle TTL Schnittstelle für Anschluss an
*Typ SEMITEC 103AT (10KΩ / 25°C)
**Stromeingang 4...20mA oder Spannungseingang 0...5V / 0...10V / 0...1V oder potenzialfreier Digitaleingang
Digitaleingänge
sollten von induktiven Lasten und Anschlüssen mit gefährlicher
Transformator
potenzialfrei (°)
Analogeingänge
NTC* / Digitaleingang***
Analogeingänge
NTC / Spannung, Strom** / Digitaleingang***
mit den Eigenschaften lt. Kapitel
Multi-Function Key
/
ParamManager
Technische
