Bei Verwendung eines 190mm Dämpfers ( eye to eye
190mm, Travel 51mm) ergeben sich folgende
Federwege:
137mm, 150mm, 160mm, 170mm und 180mm.
Der Federweg wird durch die Bohrungen an der
Dämpferbefestigung am Hauptrahmen verstellt, der kür-
zeste Federweg ist im obersten, der längste Federweg
ist im untersten Montageloch möglich.

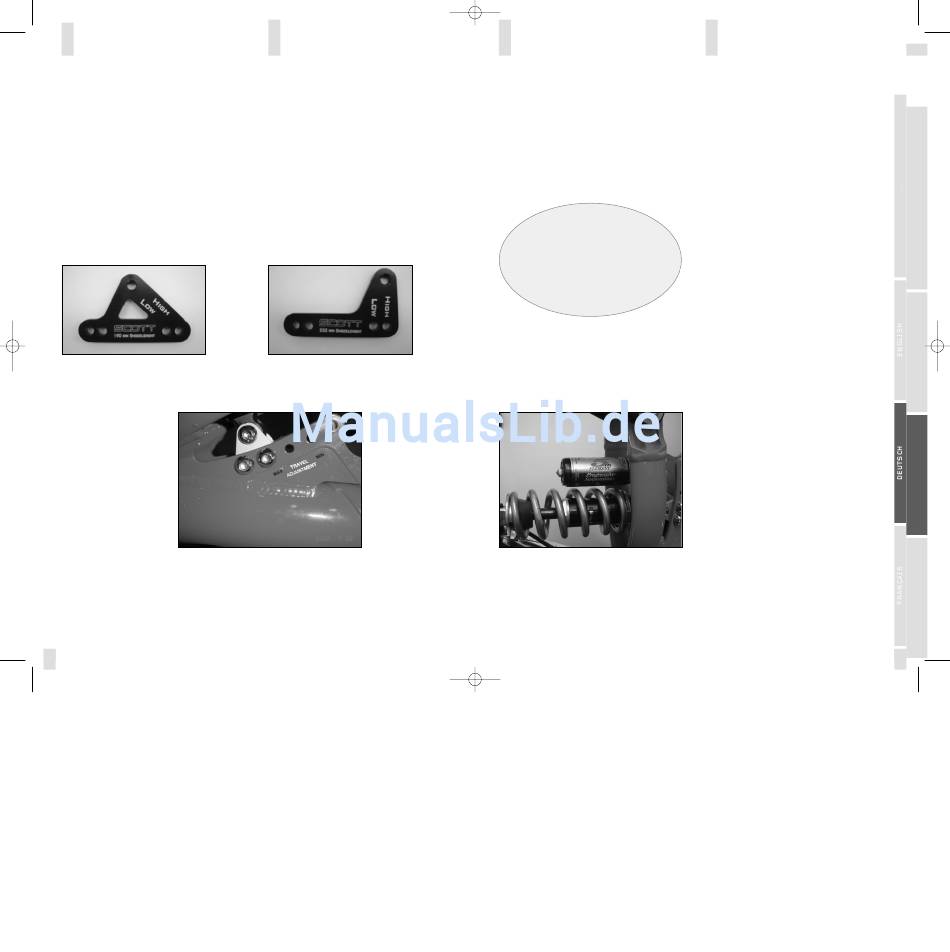

Montageplatten 190mm für Dämpfer
BEDIENUNGSANLEITUNG 2005
05
13:44 Uhr Seite 8
JUSTIERBARER FEDERWEG
DES HIGH OCTANE DH
Bei Verwendung des 222mm Dämpfers ( eye to eye
222mm, Travel 70mm) ergeben sich folgende
Federwege:
180mm, 195mm, 210mm, 225mm und 240mm.
Der Federweg wird durch die Bohrungen an der
Dämpferbefestigung am Hauptrahmen verstellt, der kür-
zeste Federweg ist im obersten, der längste Federweg
ist im untersten Montageloch möglich.
Montageplatten für DH Dämpfer:
Bohrungen in der
Dämpferbefestigung
WICHTIG!
Montieren Sie die Rearshocks immer mit
dem Ausgleichsbehälter (Piggy Pack), wie
rechts abgebildet, in der Position "vorne-oben".
Ein Einbau des Dämpfers in anderer Position
kann zu schweren Schäden an Rahmen,
Hinterbau oder Dämpfer führen!
Rearshocks in Position «vorne-oben»
SPEZIELLER FREERIDE /
DH DREHPUNKT
Drehpunkt liegt zwischen mittlerem und grossem
Kettenblatt. Dies ergibt Traktion bei DH und excellentes
Klettern im mittleren Kettenblatt. Im Gegensatz zu
anderen DH Bikes ist das kleine Kettenblatt noch nutz-
bar. Drehpunkt leicht nach vorne gelegt für neutrales
Pedalieren im Wiegetritt.

TRINKFLASCHE

Trinkflasche mit 0.5l an schmutzgeschützter, griffgünsti-
ger Position auf dem Unterrohr ermöglicht Freeride
Einsatz ohne Camelbak.
Beim DH wird logischerweise ohne Camelbak gefahren
und da die meisten DH-Bikes keine Möglichkeit zur
Flaschenbefestigung bieten, ist eine Dehydrierung bei
längerem Training vorprogrammiert.

LEICHT

Extrem leichter Rahmen mit 3.5 kg ohne Dämpfer. Dies
ist ein sensationelles Gewicht für ein WC-DH taugliches
Bike, das somit auch leicht ohne Lift oder Shuttle
bergauf bewegt werden kann.
REIFEN UND LAUFRÄDER
Reifenfreiheit
Max. 3" Reifen sind montierbar.
24" kompatibel
Durch die variable Geometrie kann die Geometrie per-
fekt an 24" Laufräder für Hardcore Einsatz angepasst
werden.
