Seite 3: Genius Konzept

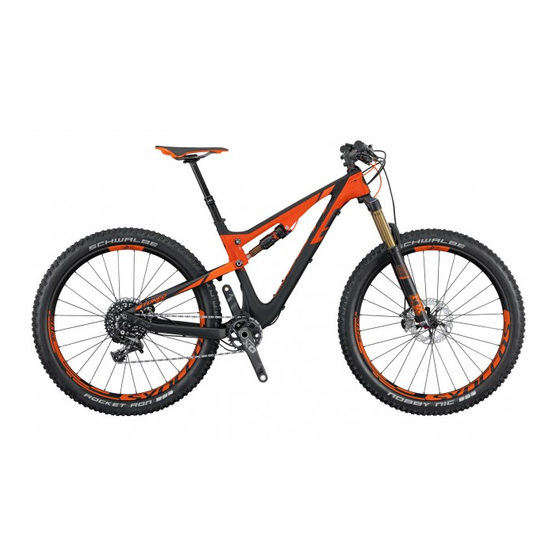

GENIUS KONZEPT GEOMETRIE GENIUS 700 Das neue Scott Genius ist das Resultat von zwei Jahren Entwicklungsarbeit mit dem Ziel einen der leichtesten vollgefederten MTB Rahmen für Trail/Marathon auf dem Markt zu bauen. Das Rahmenset erreicht ein Gewicht von unter 2300 Gramm inklusiv Scott Nude 2/DT M3 Dämpfer und der einzigartigen TWINLOC XL Fernbedienung. -
Seite 4: Technischen Daten Genius 700
TECHNISCHEN DATEN GENIUS 700 GEOMETRIE GENIUS 900 Travel Federweg 150/100/0mm 150/100/0mm Suspension Ratio Übersetzungsverhältnis 2.72 2.72 Piston Stroke Dämpfer Hub 55mm 55mm Shock Length (Eye to Eye) 200mm Einbaulänge (Eye to Eye) 200mm Hardware Mainframe Hardware Hauptrahmen 22.2mm x 6mm 22.2mm x 6mm... -
Seite 5: Technischen Daten Genius 900
TECHNISCHEN DATEN GENIUS 900 TC DÄMPFER TECHNOLOGIE/TWINLOC XL HEBEL Im Mittelpunkt des TC-Systems steht der von DT Swiss hergestellte Scott Nude 2 Travel Federweg 130/90/0mm 130/90/0mm Dämpfer, der 3 Funktionen bietet und dieses System erst ermöglicht. Suspension Ratio Übersetzungsverhältnis 2.60 2.60... - Seite 6 3. DESCENT MODE: voller Federweg von 150/130mm (27.5”/29”) Scott bietet 2 verschiedene TWINLOC XL Hebel mit folgenden Artikelnummern an: Sie haben 3 Positionen am TWINLOC XL Fernbedienungshebel: - Nude 2 mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3 Gabel (Scott Artikelnummer: 230097) - DT M3 mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3 Gabel...
-
Seite 7: Montage Des Fernbedienungskabels
Kabelhülle am Einstellrad des Fernbedienungshebels zu bewegen. Es sollte kein Spiel zwischen der Endhülse und dem Einstellrad sein. Falls doch, so drehen sie bitte das Einstellrad im Uhrzeigersinn, bis kein Spiel mehr zu spüren ist. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... -
Seite 8: Nude 2 Dämpfer Und Twinloc Xl Fernbedienungshebel
S3 Dämpfergehäuse L3 Fernbedienungskabel S4 Zugstufeneinstellrad L4 Kabelspannschraube für Gabel S5 Positiv-Luftkammerventil L5 Kabelspannschraube für Dämpfer S6 Fernbedienungsanlenkrolle S7 Kabelbefestigungsschraube (verdeckt hinter der Fernbedienungsanlenkrolle S8 Dämpferkolben S9 SAG IndiKator (O-Ring auf Kolben) BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... - Seite 9 2. Schieben sie ein neues Kabel durch das dafür vorgesehene Loch im 4. Kürzen Sie das Kabel ca. 20mm entfernt von der Fernbedienungsrolle: Fernbedienungshebel, die Kabelhülle und durch die Dämpferkabelführung um die Fernbedienungsumlenkrolle (S6), wie abgebildet: BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com...
-
Seite 10: Benötigte Werkzeuge Für Das Dämpfer Set-Up
Druck im Dämpfer wieder herzustellen. Bitte gleichen Sie zumindest diesen „Luftverlust“ aus, wenn Sie den Druck im Dämpfer kontrollieren. Bitte beachten Sie zudem, dass die Druckanzeiger der Pumpen bis zu 10% Abweichung haben können. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... -
Seite 11: Set-Up Genius Mit Nude 2 Oder Dt M3 Dämpfer
Innenseite der Sitzstreben befindet sich eine Tabelle mit dem empfohlenen Luftdruck für das jeweilige Gewicht des Fahrers. 5. ist der benötigte Druck erreicht, so lösen Sie die Pumpe vom Ventil und schrauben die Ventilkappe wieder fest. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... -
Seite 12: Set-Up Der Zugstufe (Rebound) Nude 2 Oder Dt M3 Dämpfers
1-2 „Clicks“ gegen den Uhrzeigersinn. Wenn Sie noch exaktere Luftdruckwerte, als auf dem Rahmen angegeben, wünschen, oder sich Tuning-Tips bzw. verschiedene Federkennlinien des Nude 2 Dämpfers ansehen und ausprobieren möchten, so können Sie dies unter www.scott-sports.com im Supportbereich. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com... -
Seite 13: Steuersatz Genius
Part No. 13641 (OE) Scott rät dringend davon ab, andere Dämpfer als den Nude 2 oder DT M3 im Genius zu verbauen, da beide Komponenten perfekt aufeinander abgestimmt und miteinander konzipiert wurden. Nur so kann eine perfekte Dämpferkennlinie garantiert werden. -
Seite 14: Einstellbare Tretlagerhöhe
- Tretlagerhöhe: 335mm (niedrig) – 340mm (hoch) Wichtig: Es ist nicht möglich den Geometrie-Chip mit anderen Dämpfermodellen als dem Nude 2 oder DT M3 zu verwenden. Der Dämpfer könnte mit der Umlenkwippe oder Rahmenteilen kollidieren. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... -
Seite 15: Befestigung Des Vorderen Umwerfers (Fd)
Tretlagerpatrone und dem Tretlagergehäuse geklemmt ist oder aber einen SRAM Direct Mount (DM) Umwerfer vom Typ S3. Ein Set mit allen hierfür benötigten Adapterteilen kann über die Scott Distribution Bitte beachten sie, dass Sie immer die dem Bike/Rahmenset beiliegende Adapterplatte bestellt werden: zwischen der Umwerferplatte und der Kettenstrebe verbauen. -
Seite 16: Genius Kabelführung
Schieben Sie die Kabel durch die Kabelführung wie abgebildet und befestigen Sie die Tretlagergehäuse verschrauben. Kabelführung am Unterrohr mit einem 3mm Inbusschlüssel und einem Drehmoment Bitte beachten Sie zudem die unterschiedlichen Montagepositionen für SRAM und von 4Nm/35in/lbfvon 4Nm/35in/lbf. Shimano Umwerfer. BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com... - Seite 17 Bitte befestigen Sie die Klammern mit Befestigungsklammern wie folgend Kabelbindern wie folgend abgebildet: abgebildet: Bitte befestigen Sie die Klammern mit Kabelbindern wie folgend abgebildet: 229723 BB cabel guide Genius (f. carbon frame) BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com...
- Seite 18 Bitte montieren Sie die Leitung der hinteren Bremse wie folgend abgebildet: fernbedienbaren Sattelstütze (falls montiert) am Rahmen unter Verwendung der Klammern wie folgend abgebildet: Wichtig: Bitte beachten Sie auch hier den Mindestabstand von 40mm zwischen Bremsleitung und Tretlagergehäuse! BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com...
-
Seite 19: Austauschbares Ausfallende
Teilenummer 206473 erhältlich. Bedienungsanleitung des Gabelherstellers. Falls Sie einen anderen RWS Standard verwenden wollen, bietet Ihnen Scott noch als Nachrüstset für bestimmte Laufradsätze folgendes RWS Ausfallendenset an: Generell ist bei den Modellen der Genius Serie nur der Einbau von Gabeln mit RWS 135/12 mit Teilenummer: 219574, einem Federweg von 150mm (27.5“) und 130mm (29“) sinnvoll, um allzu grosse... - Seite 20 NOTES GARANTIEBESTIMMUNGEN Model Modelljahr Grösse Rahmennummer Dämpfernummer Kaufdatum BIKE OWNERS MANUAL BIKE OWNERS MANUAL scott-sports.com scott-sports.com...
-
Seite 21: Garantiebestimmungen
Garantie auf Materialdefekte und Verarbeitungsfehler von 5 Jahren (nur bei Einhaltung der Wartungsintervalle s.u.) für den Rahmen inkl. Hinterbau und von 2 Jahren für die Gabel (soweit es sich bei der Gabel um ein SCOTT Produkt handelt. Ansonsten gelten die Bestimmungen des Gabelherstellers).
