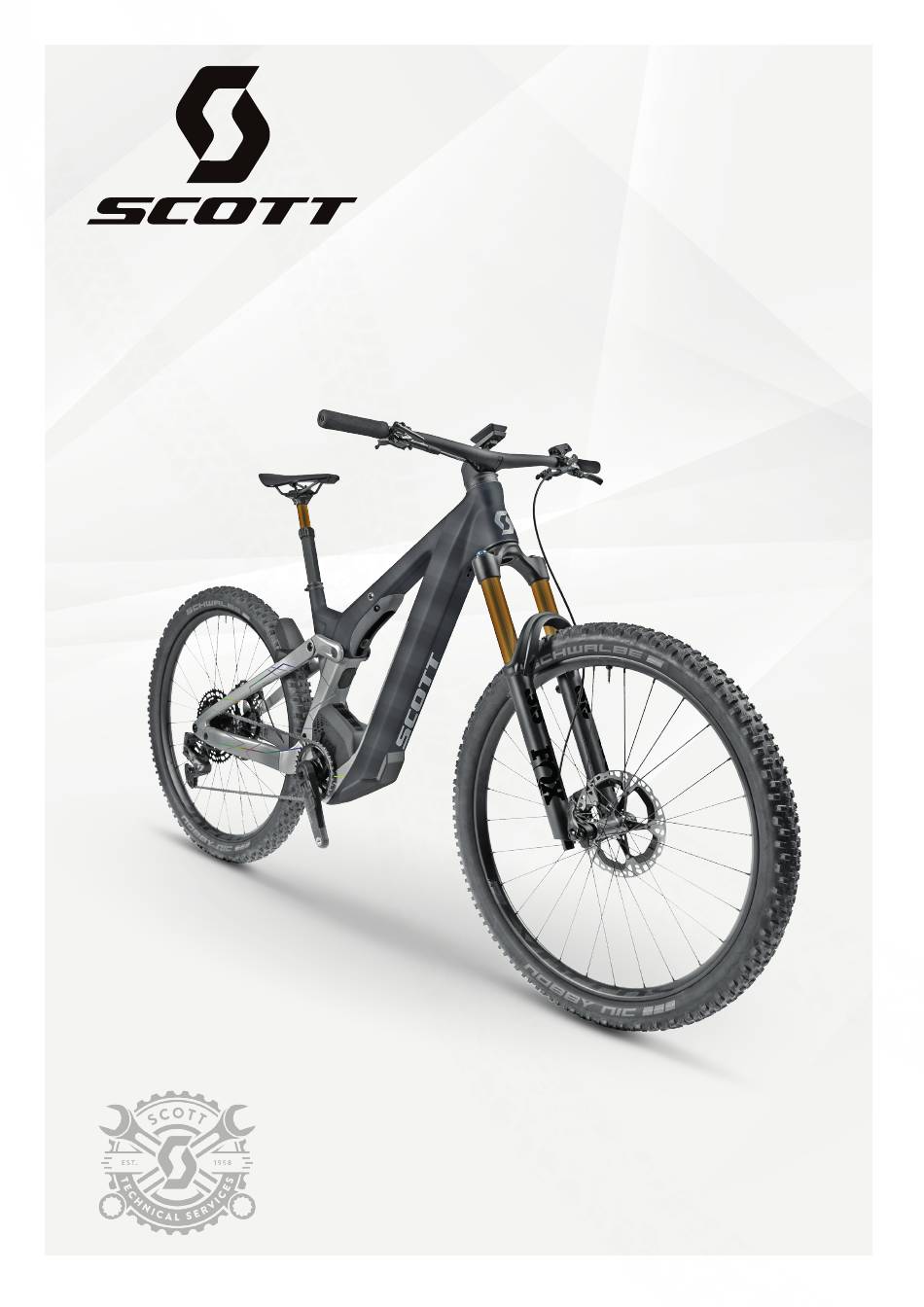

- Seite 1 PATRON HANDBUCH...
-
Seite 2: Technische Daten
Reifenfreiheit von Rahmen, Hinterbaustreben und Schwinge ausreichend ist, wenn Sie den Hinterreifen ersetzen. Für Unterstützung bei der vollständigen Installation des Motors, der Verkabelung und der Rahmenteile bringen Sie Ihr Fahrrad bitte nur zu autorisierten Scott Händlern. DEUTSCH / SPARK TECHNISCHES HANDBUCH... - Seite 3 Geometrie: MY22 Patron eRIDE Klein Mittle Groß S/Groß STEUERRROHRWINKEL 64.5° 65° 65° 65° STEUERRROHRLÄNGE 120 mm 125 mm 135 mm 145 mm HORIZONTALES OBERROHR 579.4 mm 595 mm 625.6 mm 656.4 mm ÜBERSTANDSHÖHE 766 mm 766 mm 766 mm 766 mm TRETLAGER-OFFSET -30.0 mm...
- Seite 4 BITTE BEACHTEN SIE DIE UNTEN AUFGEFÜHRTEN SYMBOLE FÜR EINE SICHERE HANDHABUNG EINFACHER TECHNISCHER SCHRITT WICHTIGER TECHNISCHER SCHRITT KEIN FETT MIT FETT SCHRAUBENSICHERUNG LAGER WARNUNG/VORSICHT DREHMOMENT PRÜFEN DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 5 (Vorderes Schutzblech kann nicht am Gabelbogen montiert werden) Schaltauge und Achsen: Das Patron hat nur einen Hinterbau, den SRAM UDH. Dieser ist bei Ihrem SRAM- Lieferanten erhältlich, sollten Sie keinen SRAM-Lieferanten in Ihrer Region haben, ist er über Scott erhältlich.
- Seite 6 Die neue Hinterachse wurde spezielle für das Spark entwickelt und enthält ein “Plug-in“ - Tool mit T30/T25 und M6 Sechskantschlüssel. 290016 – SCO Axle RWS Rear 148x12 Spark Plug 22 Die Achse muss mit Fett montiert und mit 10 Nm angezogen werden.
- Seite 7 Maximale Einstellung der Sattelstütze: Das Gleiche gilt für Dreiecke aus Karbon und aus Aluminium. S= 245mm M=265mm L=300mm XL=315mm DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 8 Cockpit: Der Patron hat den neuen E-Bike spezifischen Hixon Lenker mit integrierter Kabelführung: 292623 SCO eRIDE Bar SY Hixon IC Patron Wty 22 Dies wird das Patron Headset sein: 288252 SYN Headset ZS66/28.6 – ZS66/46 Das Spacer-Kit enthält eine Vorbauabdeckung und eine Steuerrohrabdeckung, sowie 2 Stück 5mm und 3 Stück 10mm Abstandshalter.
- Seite 9 Kabelführungen & Abdeckungen: Die Kabelführung des Patron ist innenliegend, die folgenden Führungen sind verfügbar: Kettenstrebenschutz: 292692 SCO eRIDE CST protector Patron 22 Hauptdrehpunkt Abdeckung: 292633 SCO eRIDE M/P cover Patron 22 Kabelführungsset & Kettenführung. 294279 SCO eRIDE cableguide set 294278 SCO eRIDE Chainguide...
- Seite 10 Der Patron verfügt über die neuen dünneren Kabelhüllen von Jagwire. 294433 SCO Cable kit Spark 22 Sattelstütze / Dämpfer / Federgabel, 3mm / außen x3 1,8m / 1mm innen x4 1,5m plus Endkappen. Die Dämpferabdeckungen sind für Alu- und Carbon-Vorderradsätze unterschiedlich.
- Seite 11 Im MY22 gibt es ein neues Twinloc-System mit 4 verschiedenen Optionen in einem Kit. 290009 - SCO Twinloc downclamp 22 SPARK RC 900 Description Part Number Cam Colour SCO Bike Patron eRIDE 900 Twinloc Int. 290009 Blue cam Ultimate Bottom SCO Bike Patron eRIDE 900 Twinloc Int.
- Seite 12 Übersicht Umlenkung: Der Patron MY22 hat ein simples Lagersystem, das leicht gewartet werden kann. Es gibt einen neuen Schwingarm-Reparatursatz für das Patron: 291731 SCO eRIDE Swingarm Rep kit Patron 22 Übersicht Hauptdrehpunkt/Kettenstreben DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 13 Übersicht Sitzstrebenumlenkung Übersicht Hauptumlenkung DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 14 Übersicht Kettenstrebe/Sitzstrebe Übersicht Dämpfereinbau 294281 SCO eRIDE Shock mount bolt kit Patron 22 DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 15 Motorabdeckung ist für Alu- und Carbon-Frontdreiecke gleich. 291730 SCO eRIDE Motor Cover Patron 22 Der Geschwindigkeitssensor einschließlich Kabel wird von Bosch geliefert. Der Halter für den Geschwindigkeitssensor wird von SCOTT geliefert. 292632 SCO eRIDE S-sensor clip Patron 22 DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 16 Zwei verschiedene Batterieabdeckungen, ein Kit für Alu- und eines für Carbon- Frontdreiecke. Das Kit enthält Befestigungen und Schrauben. 291729 SCO eRIDE Bat Cover Patron CB 22 291728 SCO eRIDE Bat Cover Patron AL 22 Montage des Ladeanschlusses: 292625 SCO eRIDE Charging door Patron 22...
-
Seite 17: Ein-Und Ausbau Der Batterie
Ein-und Ausbau der Batterie: Öffnen Sie die Batterieabdeckung. Schieben Sie die Batterie in das Batteriegehäuse. Achten Sie darauf, dass die Batterie richtig. richtig herum eingesetzt ist! DEUTSCH / SPARK TECHNISCHES HANDBUCH... - Seite 18 Schließen Sie das Batteriefach und Setzen Sie die Batterieabdeckung stellen Sie sicher dass der Verschluss wieder ein und schrauben Sie diese richtig eingerastet ist. fest. DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 19 Um den Akku zu entfernen, entriegeln Schieben Sie die Batterie aus dem Sie die Abdeckung. Lösen Sie die Batteriegehäuse heraus. Batterieabdeckung und vergewissern Sie sich, dass die Sperre entriegelt ist. DEUTSCH / SPARK TECHNISCHES HANDBUCH...
- Seite 20 Rücklicht: Der Patron hat ein Rücklicht, das an den Sitzstreben montiert ist. Bei dem Aftermarket-Rücklicht von Syncros wird das Anschlusskabel nicht mitgeliefert. Dieses muss separat bei Bosch erworben werden. (Lichtkabel für Rücklicht 1400mm BCH3330_1400) 288342 SCO eRIDE Rear light/fender Patron 22 Kabel für Rück- und Frontlicht werden...
- Seite 21 Diese Garantie deckt Material- und Verarbeitungsfehler zum Zeitpunkt des Gefahrenübergangs bei Rahmen, Schwingen und Gabeln (vorausgesetzt, es handelt sich um eine Gabel von SCOTT) an Fahrrädern der Marke SCOTT, die komplett montiert von SCOTT oder einem autorisierten SCOTT-Händler verkauft werden („Produkt“) ab.
- Seite 22 SCOTT Sports SA reserves the right to change the content of this techbook, particularly colors, materials and specifications, at any time without prior notice. Any liability shall be exempted. Products shown may not be available in all regions, please check with your local SCOTT retailer for availability. EDITOR...
