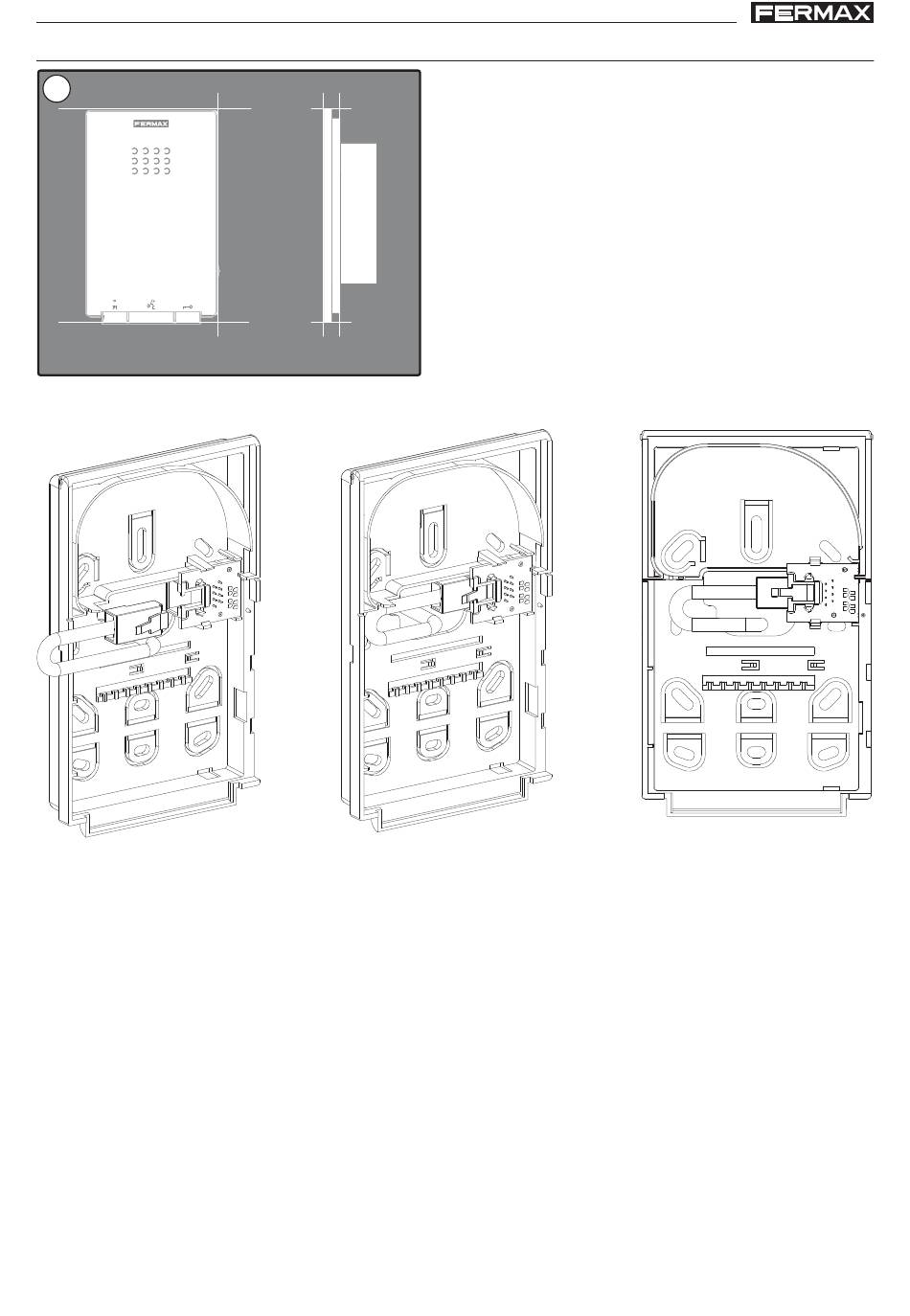

1. INSTALLATION - TELEFONANSCHLUSS

1
88mm

1.1 Einzelheiten zur Befestigung - Installation des RJ45-Kabels

Das Telefon iLoft Lynx verfügt nur über einen RJ-45-Anschluss. Es steht kein anderer
Anschluss zur Verfügung. Dieser Anschluss wird sowohl für das Lynx-Netz als auch die
Stromversorgung über PoE eingesetzt.
Hinweis: Der Anschluss muss folglich mindestens 50 Anschluss- und Unterbrechungs-
operationen bewältigen können.
Für den Anschluss benötigt man nur ein UTP-Kabel, das vom Schalter bis zum
Installationsort des Telefons iLOFT Lynx reicht. Das Kabel muss mindestens 10
Zentimeter Zusatzlänge aufweisen, damit man es sachgerecht anschließen kann. An
beiden Kabelenden müssen die männlichen RJ45-Stecker vorinstalliert sein; kein Schutz
am Anschluss.
Falls das Telefon iLOFT in Zukunft durch Vivo-Monitore ersetzt werden soll, ist es
notwendig, einen Unterputzkasten an der Wand zu installieren, um den Migrationsvorgang
zu erleichtern. Die Kabelhöhe in der Wand (oder im Unterputzkasten) muss zwischen
1,40 und 1,60 Meter betragen.
Seite 4
145mm
XXmm
20mm
Abmessungen Telefon (Höhe x Breite x Tiefe*):
146 x 90 x 20 mm
Hinweise:
- Dieses Telefon kann direkt auf der Wandoberfläche
oder mittels Unterputzkasten montiert werden.
- *XX : hängt vom ausgewählten Unterputzkasten-
Standardmodell ab.
