VDS iLOFT MONITOR OSD AUSWAHLMENÜ
BENUTZERHANDBUCH
DEUTSCH
Cod. 97676AcUSR V02_13

Werbung

loading

Verwandte Anleitungen für Fermax VDS iLOFT

Inhaltszusammenfassung für Fermax VDS iLOFT

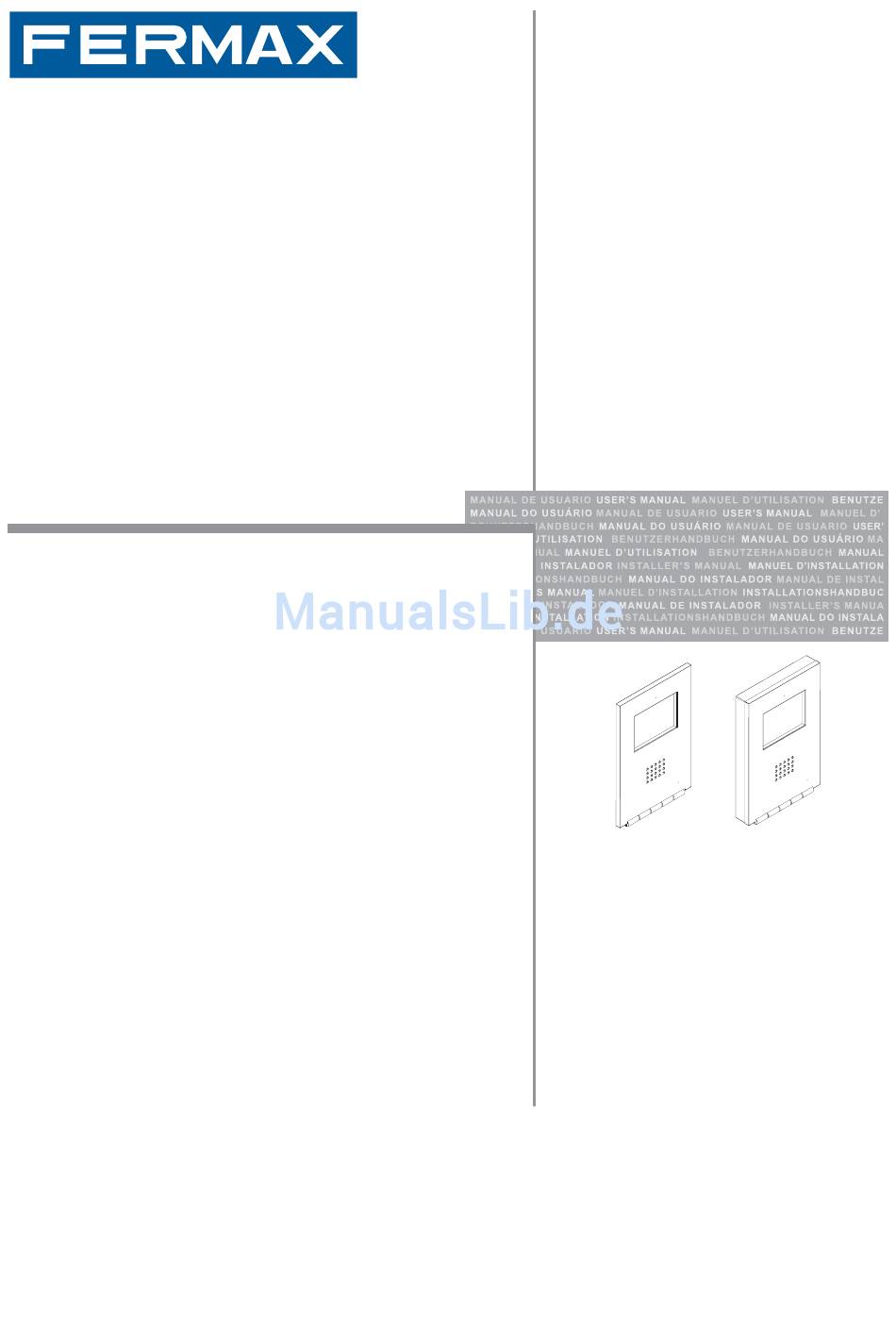

  • Seite 1 VDS iLOFT MONITOR OSD AUSWAHLMENÜ BENUTZERHANDBUCH DEUTSCH Cod. 97676AcUSR V02_13...
  • Seite 2 Ihnen mit der Türstation zu kommunizieren, die Person, die anruft auf dem Monitor zu betrachten und bei Bedarf die Tür zu öffnen. Dank dem Bildschirmmenü konnten neue Funktionen zur Parameterkonfi guration des Monitors und der induktiven Schleife integriert werden. Überzeugende Funktionalität für Ihr Eigenheim. www.fermax.com Seite 15...

  • Seite 3: Programmierung: Benutzermenü

    iLoft VDS iLoft VDS PROGRAMMIERUNG: BENUTZERMENÜ Zugang ins Benutzermenü 1. Um ins Benutzermenü zu gelangen die Taste «Menü» 1 Sekunde lang gedrückt halten. Benutzermenü ENTER-Taste Pfeiltasten Menüführung ¸ MENU 1" Taste Programmiermodus verlassen Taste Abbrechen Melodieauswahl Im Benutzermenü kann man über den eine individuelle Klingelmelodie auswählen für: - Haupttürstation - Nebentürstation...
  • Seite 4 iLoft VDS iLoft VDS 2. Nebentürstation ... . 3. Türklingel Der Monitor verfügt über zwei Klemmen (-,T), die dazu dienen eine externe Taste anzuschließen. Wird die Verbindung zwischen den Klemmen kurzgeschlossen erfolgt ein Klingelton.
  • Seite 5 iLoft VDS iLoft VDS Automatische Türöffnung (Doormatic) Bei aktiviertem Modus «Automatische Türöffnung» wird der Türöffner ausgelöst, wenn ein Anruf über die Türstation eingeht. Die Funktion Automatische Türöffnung ist standardmäßig deaktiviert (nicht verfügbar für den Benutzer). Damit der Benutzer sie aktivieren kann, muss sie zuerst vom Installateur freigeschaltet werden.

  • Seite 6: Monitor Iloft

    iLoft VDS iLoft VDS MONITOR iLOFT Tasten Tasten Taste Audioaktivierung, Aufhängen und Einstellungen (Menü) · Beim Empfang eines Anrufs hat man 30 Sekunden Zeit zu antworten, bevor der Bereitschaftsmodus aktiviert wird. Während dieses Zeitraums schaltet sich die rote LED aus, da ein Anruf eingeht, der durch Drücken dieser Taste angenommen werden kann. Audiokanal wird dadurch in beide Richtungen geöffnet (die blaue LED leuchtet auf und zeigt an, dass eine Verbindung mit der Türstation hergestellt ist und alles übermittelt wird) und schaltet auf Freisprechbetrieb.
  • Seite 7 iLoft VDS iLoft VDS Türöffnungstaste / Portierruf · Während eines Gesprächs mit der Haupttürstation kann man durch Drücken dieser Taste den Türöffner auslösen. · Ist der Monitor im Bereitschaftsmodus, wird durch Drücken dieser Taste ein Anruf zur Portierzentrale hergestellt (falls eine Portierzentrale vorhanden ist). Hinweis: Ist der Sprechkanal besetzt, erfolgt eine Fehlermeldung «BEEP»...
  • Seite 8 iLoft VDS iLoft VDS Anrufannahme: Modus Freisprechbetrieb: Durch Drücken der Ruftaste erfolgt an der Türstation und am Monitor ein Rufton und der Bildschirm schaltet sich ein. Die Taste drücken, um mit dem Besucher zu sprechen. Dabei wird der Sprechkanal im Modus Freisprechbetrieb in Richtung Türstation und Sprechstelle aktiviert.

  • Seite 9: Wartung / Reinigung

    iLoft VDS iLoft VDS Schnellanleitung: LED-Anzeige ZUSTANDSANZEIGE blaue LED grüne LED rote LED Nicht programmiert Bereitschaftsmodus Anruf/Läuten Freisprechbetrieb Audio in Richtung Türstation (Simplex-Modus) Audio in Richtung Sprechstelle (Simplex-Modus) Nicht stören Doormatic Nicht stören + Doormatic ZUSTANDSANZEIGE LED ein Sehr langsames Blinken (0,1’’ ON - 5’’ OFF) Langsames Blinken (1’’...
