Anwendung
Das Siedle DoorCom Set
DCAS 612-1 ist für den Anschluss
der Türsprechanlage an eine analoge
Nebenstelle einer Telefonanlage (TK-
Anlage). An der Türstation befindet
sich ein beleuchteter Lichttaster um
Außenlicht oder Treppenhauslicht zu
schalten, Anschluss eines elektri-
schen Türöffner direkt an der Türsta-
tion.
Funktionsweise
Die Nebenstelle der Telefonanlage
muss mit dem Mehrfrequenz-Wahl-
verfahren (MFV) arbeiten. Dabei ist
es unerheblich, ob es sich um eine
ISDN-Anlage oder analoge Anlage
handelt. Nach Drücken der Ruftaste
wählt das DCA 612-... die zuvor pro-
grammierte Rufnummer, ein an der
Telefonanlage angeschlossenes Tele-
fon klingelt.
Nach Abnehmen des Hörers wird der
anstehende Türruf mittels eines
Kenntons eingeblendet/signalisiert,
durch Drücken einer Zifferntaste
(0...9) an dem Telefon kann mit dem
Besucher gesprochen werden (Diese
Funktion ist abschaltbar). Bei Wahl
der Ziffer #61 wird der Türöffner für
3 sek. betätigt. (Sollen mehrere Tele-
fone gerufen werden, so muss in der
Telefonanlage ein sogenannter
Gruppenruf/Sammelruf eingerichtet
werden. Hierzu wenden Sie sich
bitte an Ihren Telefonanlagen-Ein-
richter.)
Funktionsbeispiel DCAS 612-...
Das DoorCom Analog DCA 612-...
wird an der Nebenstelle 21 betrie-
ben. Es sind 2 Apparate an der Tele-
fonanlage angeschlossen, Nebenstel-
le 22 und Nebenstelle 23. Um einen
Türruf am Telefon zu erhalten, muss
das DCA 612-... die Nummer 22
oder 23 wählen. Es besteht die Mög-
lichkeit einen Kettenruf zu nutzen,
d.h. das DCA 612-... wählt für eine
einstellbare Zeit (z. B. 20 sec.) Appa-
rat 22 an, danach Apparat 23. Wenn
beide Telefone gleichzeitig gerufen
werden sollen, so muss die Telefon-
anlage über die Funktion Sammel-
ruf/Gruppenruf verfügen.
4

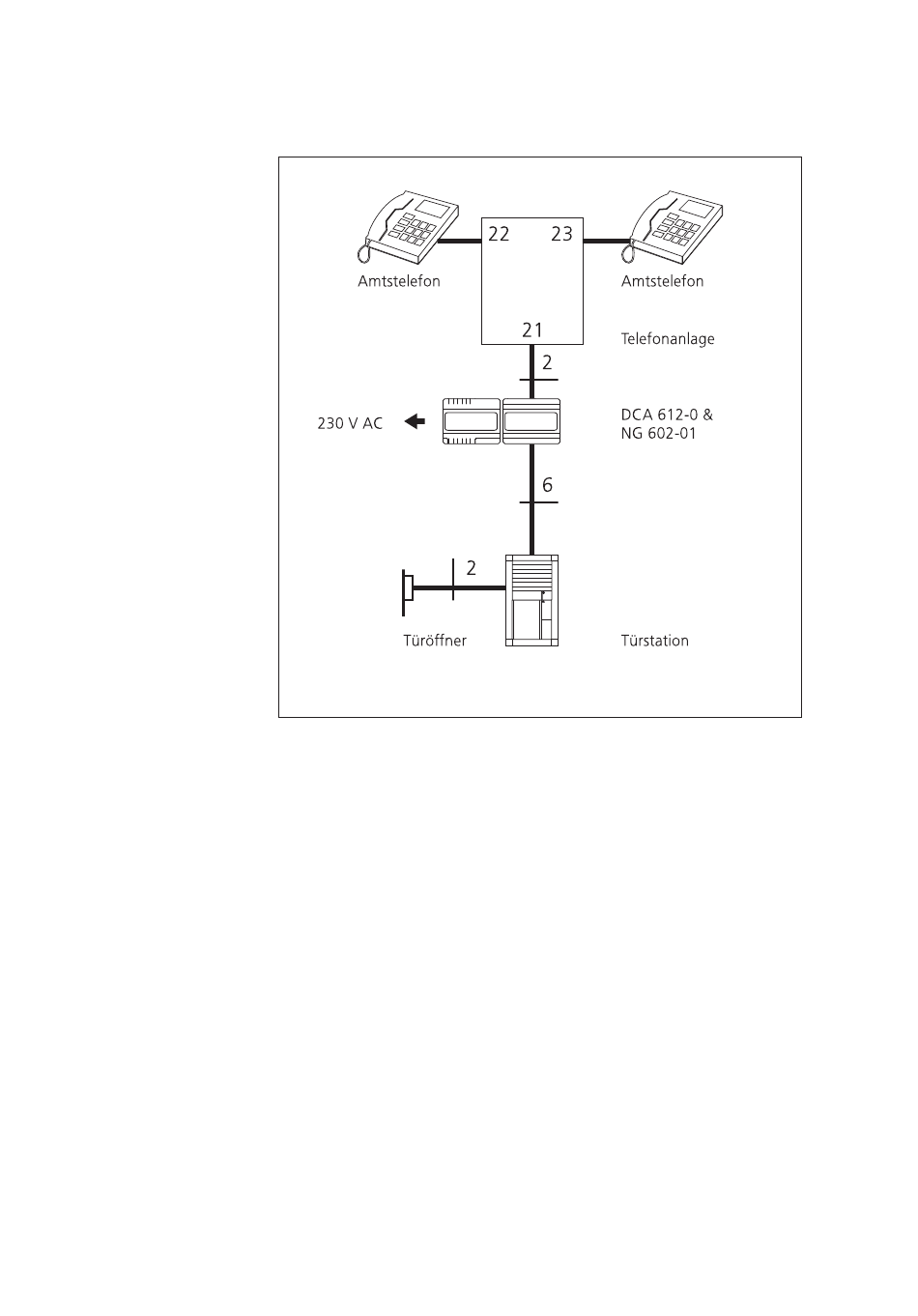

Funktionsbeispiel DCAS 612-...
Lieferumfang
Siedle DoorCom Analog Set
DCAS 612-1 setzt sich zusammen
aus:
Türlautsprecher-Modul TLM 612-0
W
Tasten-Modul TM 611-01 W
Montagerahmen MR 611-2/1-0
Schlüssel Vario 611
Gehäuse Aufputz GA 611-2/1-0 W
Netzgerät NG 602-01
DoorCom Analog DCA 612-0
Produktinformation DCAS 612-1
Produktinformation Siedle-Vario 611
Reichweite
Leitungslänge Türstation zu Netz-
gerät NG/DCA max. 100 m.
Leitungslänge Netzgerät/DCA zu
Telefonanlage ist abhängig von der
Telefonanlage, diese in der Doku-
mentation der Telefonanlage nach-
lesen.
Bei getrennter Montage von Netz-
gerät zu DCA 612-... max. 20 m Lei-
tungslänge. Bei größerer Entfernung
muss das DCA 612-... getrennt mit
12V AC versorgt werden. Diese An-
gaben beziehen sich auf Ader-
durchmesser 0,8 mm. Bei 0,6 mm
Aderndurchmesser halbieren sich die
Reichweiten.
!
• Einbau, Montage und
Servicearbeiten an elektrischen
Geräten dürfen nur durch eine
Elektro-Fachkraft erfolgen.
• Das Siedle DoorCom Analog Set
DCAS 612-... ist nur für den
bestimmungsgemäßen Gebrauch
zugelassen. Eine Haftung der Firma
S. Siedle & Söhne für Schäden aus
nicht bestimmungsgemäßem
Gebrauch des DCAS 612-1 ist
ausgeschlossen.
• Innerhalb des Aufputzgehäuse der
Türstation sind nach
DIN VDE 0100 bzw. EN 60065 keine
Fremdspannungen größer 50 V zu-
lässig.
• Montage und Installation bzw.
Verdrahtung nur im Spannungslosen
Zustand durchführen.
