Application
Le kit DoorCom DCAS 612-1 de
Siedle est destiné à raccorder l'inter-
phone de porte à un poste auxiliaire
analogique d'une installation télé-
phonique (installation TC). Sur la sta-
tion de porte se trouve une touche
lumineuse éclairée pour la mise en
service de l'éclairage extérieur ou de
l'éclairage de la cage d'escalier, rac-
cordement d'une gâche électrique
directement à la station de porte.

Mode de fonctionnement

Le poste auxiliaire de l'installation
téléphonique doit fonctionner selon
le procédé de sélection multi-fré-
quence (MFV). A cet égard, peu im-
porte qu'il s'agisse d'une installation
RNIS ou d'une installation analogi-
que. Après que l'on ait appuyé sur la
touche d'appel, le DCA 612-... sélec-
tionne le numéro d'appel préalable-
ment programmé, et un téléphone
raccordé à l'installation téléphonique
sonne. Après décrochage du com-
biné, l'appel de porte actif est sig-
nalé par le biais d'un signal d'identi-
fication, et le fait d'appuyer sur une
touche numérique (0...9) du télé-
phone permet de parler avec le visi-
teur (cette fonction peut être dé-
connectée). Lorsque l'on sélectionne
le chiffre #61, la gâche s'actionne
pendant 3 sec. (S'il s'agit d'appeler
plusieurs téléphones, il faut régler
dans l'installation téléphonique ce
que l'on appelle un appel groupé/
appel collectif. A ces fins, veuillez
vous adresser à votre installateur de
téléphones).

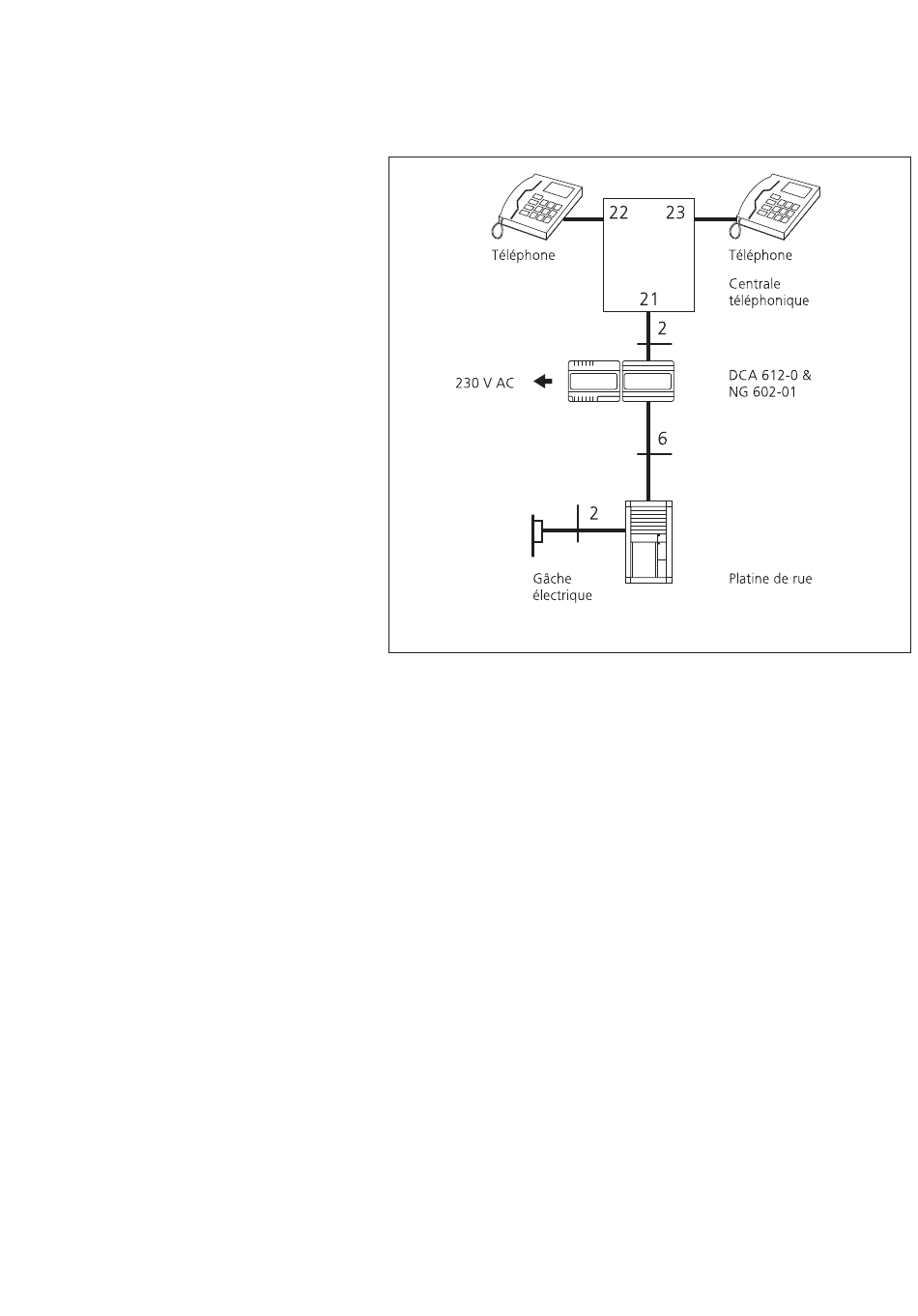

Exemple de fonction DCAS 612-...
Le DoorCom analogique DCA 612-...
s'utilise sur le poste auxiliaire 21. 2
appareils sont raccordés à l'installati-
on téléphonique, le poste auxiliaire
22 et le poste auxiliaire 23. Pour re-
cevoir un appel de porte sur le télé-
phone, le DCA 612-... doit sélec-
tionner le numéro 22 ou 23. Il est
possible d'utiliser un chaînage, ce
qui signifie que le DCA 612-... sélec-
tionne pendant un temps réglable
(p. ex. 20 sec.) l'appareil 22, puis l'-
appareil 23. S'il s'agit d'appeler les
Exemple de fonction DCAS 612-...
deux téléphones en même temps,
l'installation téléphonique doit dis-
poser de la fonction appel collectif/
appel groupé.
Etendue de la fourniture
Kit DoorCom Analogique Siedle
Le DCAS 612-1 est composé de:
Module portier TLM 612-0 W
Module touches TM 611-01 W
Châssis de montage MR 611-2/1-0
Clef Vario 611
Boîtier pour montage en saillie
GA 611-2/1-0 W
Bloc d'alimentation NG 602-01
DoorCom analogique DCA 612-0
Information produit DCAS 612-1
Information produit Siedle-Vario 611
Portée Longueur de ligne entre sta-
tion de porte et bloc d'alimentation
NG/DCA max. 100 m. La longueur
de ligne entre le bloc d'alimen-
tation/DCA et l'installation télépho-
nique est fonction de l'installation
téléphonique. Se reporter à la docu-
mentation de l'installation télépho-
nique dans laquelle ces longueurs
sont indiquées. Dans le cas d'un
montage séparé du bloc d'alimen-
tation allant au DCA 612-...
longueurde ligne max. 20m.
Dans le cas d'une distance plus
importante, le DCA 612-... doit être
alimenté séparément en 12 V CA.
Ces indications se rapportent à un
diamètre de fil de 0,8 mm. Dans le
cas d'un diamètre de fil de 0,6 mm,
les portées sont divisées par deux.
!
• L'installation, le montage
et l'entretien d'appareils
électriques ne doivent être réalisés
que par un spécialiste en électricité.
• Le kit DoorCom Analogique
DCAS 612-1 de Siedle ne doit être
utilisé qu'aux fins pour lesquelles il a
été prévu. Une responsabilité de la
Société S. Siedle & Söhne, pour des
dommages résultant du fait que le
DCAS 612-1 n'a pas été utilisé aux
fins pour lesquelles il a été prévu, est
exclue.
• A l'intérieur du boîtier de la station
de porte à monter en saillie, des
tensions extérieures supérieures à 50
V ne sont pas autorisées,
conformément à DIN VDE 0100 et
EN 60065.
• Ne procéder au montage, à
l'installation et au câblage qu'à l'état
sans tension.
