Gebruik
De Siedle DoorCom Set DCAS 612-1
is voor de aansluiting van de deur-
spreekinstallatie op een analoge
aansluitpositie van een telefooncen-
trale (TK-centrale). Op het deurstati-
on bevindt zich een verlichte toets
om buitenlicht of trappenhuisver-
lichting te schakelen, aansluiting van
een electrische deuropener direct op
het deurstation.

Functiewijze

De aansluitpositie dient met multi-
frequentiesignalering met dubbele
toon (DTMF / dual-tone-multi-fre-
quency) te werken. Daarbij is het
niet belangrijk of het om een ISDN-
centrale of een analoge centrale
gaat. Na het drukken van de bel-
toets kiest de DCA 612-... het vooraf
geprogrammeerde nummer, een op
de centrale aangesloten telefoontoe-
stel gaat over.
Na het opnemen van de hoorn
wordt wordt de deuroproep door
middel van een kentoon aangemeld,
door het drukken van de cijfertoet-
sen (0...9) op de telefoon kan met
de bezoeker gesproken worden
(deze functie is uit te schakelen). Bij
keuze van het cijfer #61 wordt de
deuropener gedurende 3 sec. geac-
tiveerd. (Indien meerdere toestellen
gebeld dienen te worden, dan moet
in de telefooncentrale een zoge-
naamde groepsoproep/verzamel-
oproep worden ingesteld. Richt u
zich hiervoor tot de leverancier van
uw telefooncentrale.)

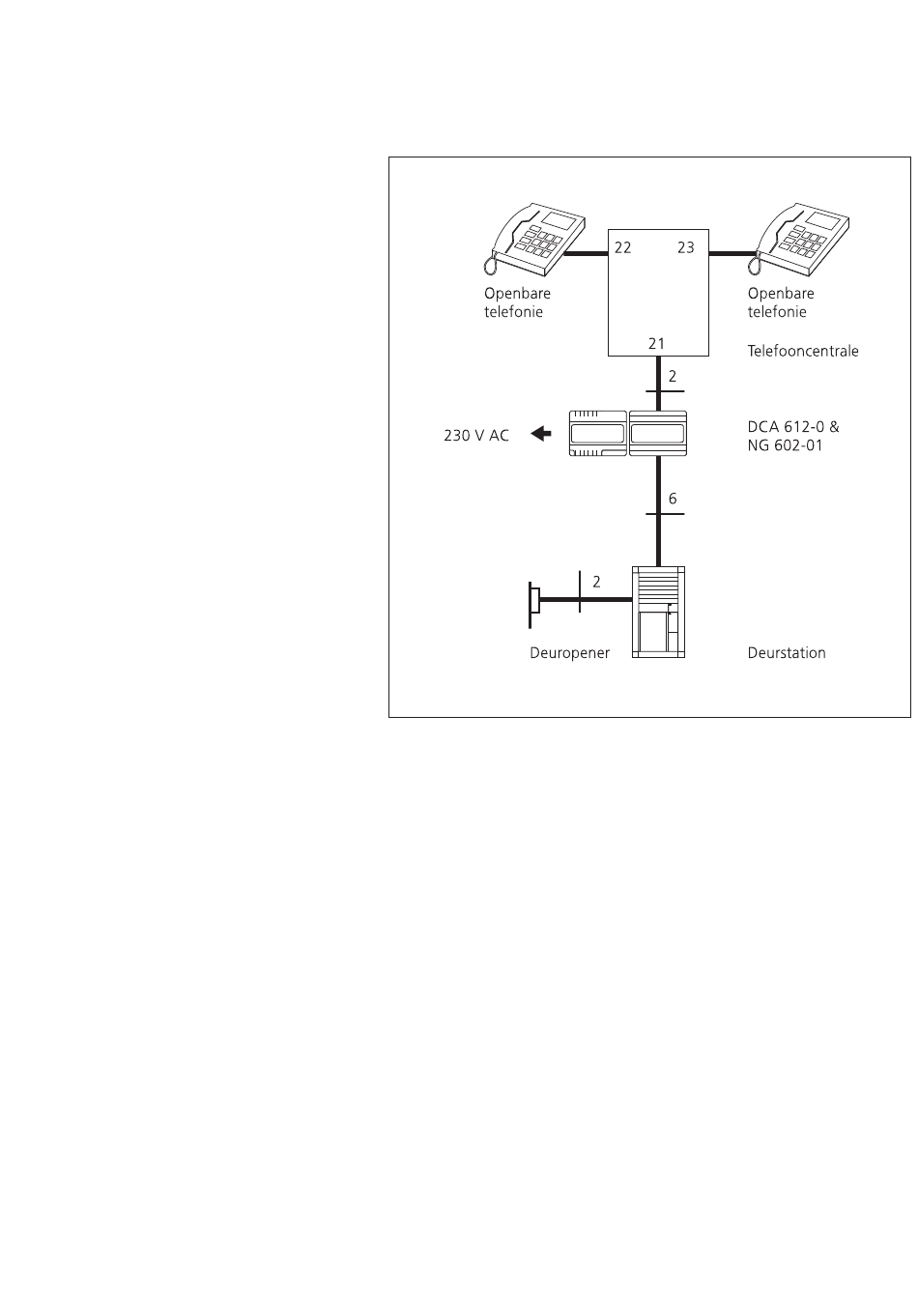

Functievoorbeeld DCAS 612-...
De DoorCom Analoog DCA-612...
wordt op de aansluitpositie 21 ge-
bruikt. Er zijn 2 apparaten op de te-
lefooncentrale aangesloten, op posi-
tie 22 en positie 23. Om een deur-
oproep op de telefoon te krijgen,
dient de DCA 612-... het nummer 22
of 23 te kiezen. De mogelijkheid be-
staat om een kettingoproep te ge-
bruiken, d.w.z. dat de DCA 612-...
gedurende een in te stellen tijd (bijv.
20 sec.) toetsel 22 belt, en daarna
toestel 23. Indien beide toestellen
gelijktijdig gebeld dienen te worden,
Functievoorbeeld DCAS 612-...
dan moet de telefooncentrale over
de functie verzamel-oproep/groeps-
oproep beschikken.
Leveringsomvang
Siedle DoorCom Analoog Set
DCAS 612-1 is samengesteld uit:
Deurluidsprekermodule
TLM 612-0 W
Toetsenmodule TM 611-01 W
Montageframe MR 611-2/1-0
Sleutel Vario 611
Opbouwbehuizing GA 611-2/1-0 W
Netvoeding NG 602-01
DoorCom Analoog DCA 612-0
Productinformatie DCAS 612-1
Productinformatie Siedle-Vario 611

Reikwijdte

Leidinglengte deurstation naar
netvoeding NG/DCA max. 100 m.
Leidinglengte netvoeding/DCA naar
telefooncentrale is afhankelijk van
de telefooncentrale, leest u deze na
in de documentatie van de
telefooncentrale.
Bij gescheiden montage van de net-
voeding naar de DCA 612-... max.
20m leidingslengte. Bij grotere af-
stand dient de DCA 612-... afzon-
derlijk van 12V AC te worden voor-
zien. Deze opgaven zijn van toepas-
sing op aderdoorsneden van 0,8
mm. Bij 0,6 mm aderdoorsnede wor-
den de reikwijdten gehalveerd.
!
• Inbouw, montage en
onderhoudswerkzaamheden
aan electrische apparaten mogen
uitsluitend door een electricien
worden uitgevoerd.
• De Siedle DoorCom Analoog Set
DCAS 612-1 is alleen voor het
doelmatig gebruik toegelaten.
Aansprakelijkheid van de firma S.
Siedle & Söhne voor schade die is
ontstaan uit niet doelmatig gebruik
van de DCAS 612-1 is uitgesloten.
• Binnen de opbouwbehuizing van
het deurstation zijn volgens DIN VDE
0100 resp. EN 60065 geen externe
voltages hoger dan 50 V toegestaan.
• Montage en installatie resp.
bekabeling alleen in spanningsloze
toestand uitvoeren.
