WISE Parasol EX

Wasser

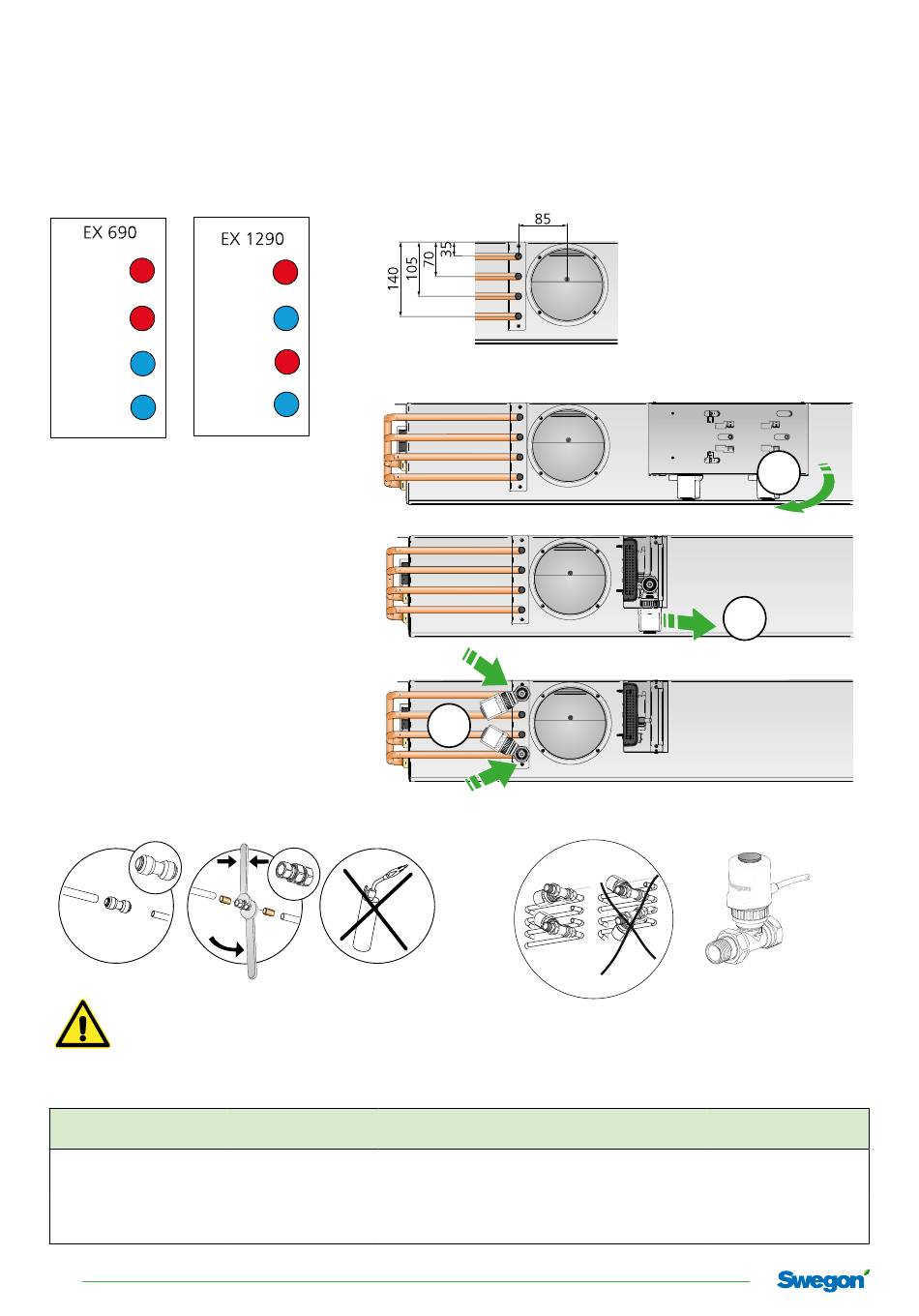

Positionierung Wasserrohr
Värme retur/
Värme retur/
B2
Heating return
Heating return
Värme tillopp/
Kyla tillopp/
B1
Heating supply
Cooling supply
Värme tillopp/
Kyla tillopp/
A1
Heating supply
Cooling supply
Kyla retur/
Kyla retur/
A2
Cooling return
Cooling return
Ventilsatzmontage
A. Biegen Sie das Führungsblech um 90°
heraus.
B. Nehmen Sie die beiliegenden Ventilsätze
vom Führungsblech ab.
C. Montieren Sie die Ventilsätze an den
Wasserleitungen für Kühl- und Heizrück-
lauf.
 
Beachten Sie, dass die Klemmringkupplun-
gen Stützhülsen in den Rohren erfordern.
Anschlussabmessungen
WISE Parasol EX: Modell
A nur Kühlung
B Kühlung/Heizung
A nur Kühlung
B Kühlung/Heizung
6
Konstruktionsänderungen vorbehalten.
B2
A1
B1
A2
Im Lieferumfang/ Anschluss Anschlussart
Angeschlossen
Stellantrieb und Ventil Rücklauf
Stellantrieb und Ventil Rücklauf
- Rücklauf
- Rücklauf
20190927
C
DN15 Außengewinde
DN15 Außengewinde
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
A
B
utvändig gänga DN (1/2")
Anschluss Anschlussart
Vorlauf Glattes Rohr 12x1,0 mm
Vorlauf Glattes Rohr 12x1,0 mm
Vorlauf Glattes Rohr 12x1,0 mm
Vorlauf Glattes Rohr 12x1,0 mm
