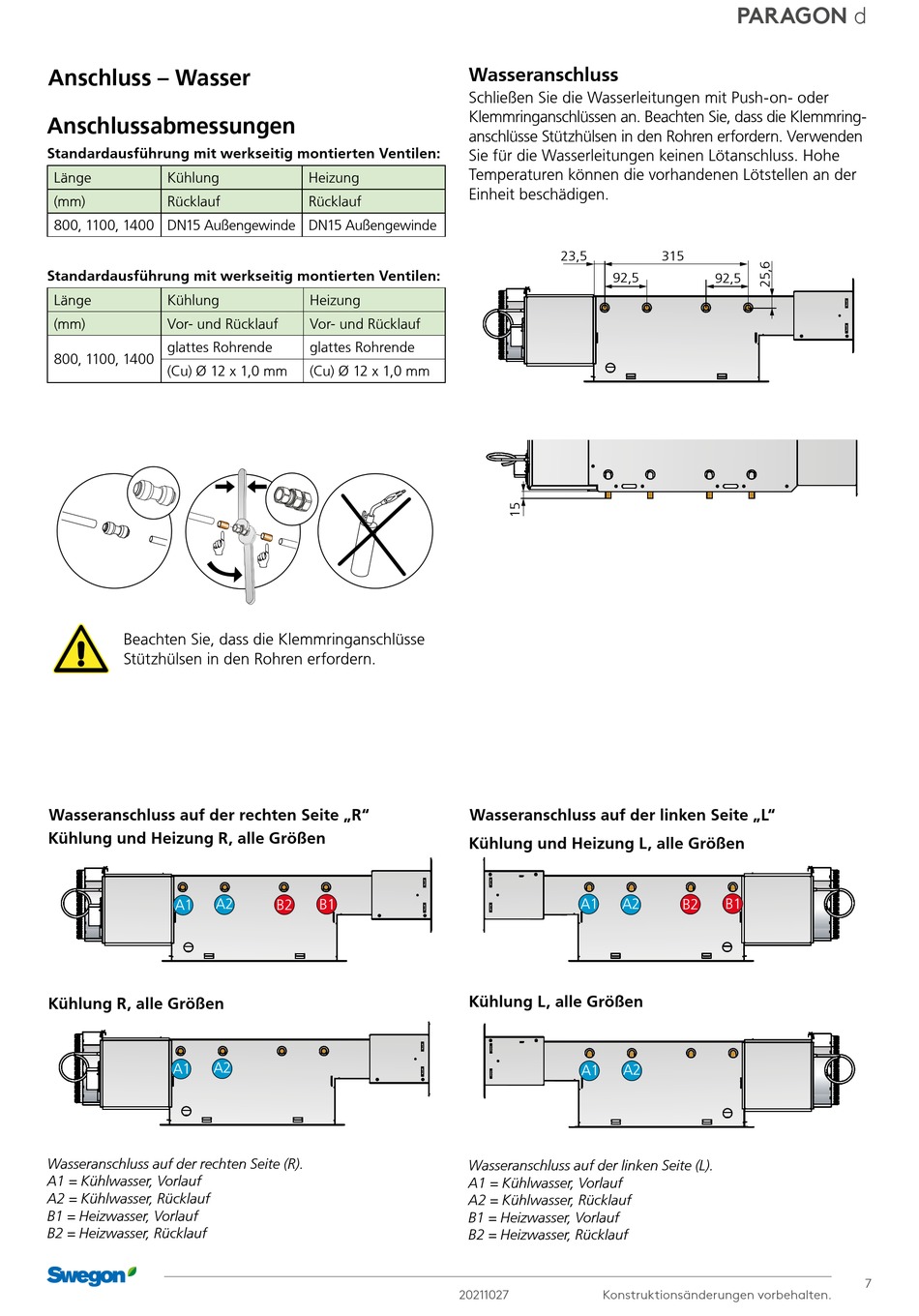

Anschluss – Wasser
Anschlussabmessungen
Standardausführung mit werkseitig montierten Ventilen:
Länge
Kühlung
(mm)
Rücklauf
800, 1100, 1400 DN15 Außengewinde DN15 Außengewinde
Standardausführung mit werkseitig montierten Ventilen:
Länge
Kühlung
(mm)
Vor- und Rücklauf
glattes Rohrende
800, 1100, 1400
(Cu) Ø 12 x 1,0 mm
Beachten Sie, dass die Klemmringanschlüsse
Stützhülsen in den Rohren erfordern.
Wasseranschluss auf der rechten Seite „R"
Kühlung und Heizung R, alle Größen
A2
A1
Kühlung R, alle Größen
A2
A1
Wasseranschluss auf der rechten Seite (R).
A1 = Kühlwasser, Vorlauf
A2 = Kühlwasser, Rücklauf
B1 = Heizwasser, Vorlauf
B2 = Heizwasser, Rücklauf
Heizung
Rücklauf
Heizung
Vor- und Rücklauf
glattes Rohrende
(Cu) Ø 12 x 1,0 mm
B2
B1
Wasseranschluss
Schließen Sie die Wasserleitungen mit Push-on- oder
Klemmringanschlüssen an. Beachten Sie, dass die Klemmring-
anschlüsse Stützhülsen in den Rohren erfordern. Verwenden
Sie für die Wasserleitungen keinen Lötanschluss. Hohe
Temperaturen können die vorhandenen Lötstellen an der
Einheit beschädigen.
23,5
92,5
Wasseranschluss auf der linken Seite „L"
Kühlung und Heizung L, alle Größen
A1
A2
Kühlung L, alle Größen
A1
A2
Wasseranschluss auf der linken Seite (L).
A1 = Kühlwasser, Vorlauf
A2 = Kühlwasser, Rücklauf
B1 = Heizwasser, Vorlauf
B2 = Heizwasser, Rücklauf
20211027
Konstruktionsänderungen vorbehalten.
PARAGON d
315
92,5
B1
B2
7
