Seite 1 Montageanleitung De u ts ch...
Seite 4 Installationskitt Montage Anschlussschlauch...
Seite 5 Deutsch Achtung! Die Armatur muss nach den gültigen Hansgrohe Einhandmischer können in Verbindung Normen montiert, gespült und geprüft werden! mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden wenn der Montage Fließdruck mindestens 0,15 MPa beträgt. Zulaufleitungen fachgerecht durchspülen. Bei Problemen mit dem Durchlauferhitzer oder Armatur mit Zwischenlage in Spültisch...
Seite 6 Prüfzeichen DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 7 Warmwasserbegrenzung: Warmwassertemperatur 60° C, Kaltwassertemperatur 10° C, Fließdruck 0,3 MPa.
Seite 8 Reinigung Mit QuickClean, der manuellen Reinigungsfunktion können die Strahlformer durch einfaches rubbeln vom Kalk befreit werden. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 9: Instructions De Montage
Reinigung Instructions de montage Fra n ça is...
Seite 12 Mastic d'installation Montage flexible de...
Seite 13 Français Attention! La robinetterie doit être installée, rincée Les mitigeurs monocommandes Hansgrohe et contrôlée conformément aux normes valables! fonctionnent également en association à des chauffe-eau à commande hydraulique ou thermique Montage à condition que la pression soit au minimum de 0,15MPa.
Seite 14 Classification acoustique et débit DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 15 Limiteur d'eau chaude: Température d'eau chaude 60° C, Température d'eau froide 10° C, Pression dynamique 0,3 MPa.
Seite 16 éponge sur les ouvertures de jets élastiques. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 17 Nettoyage assembly instructions Engl is h...
Seite 20 Installation kit Assembly connecting hoses...
Seite 21 English Important! The fitting must be installed, flushed and Hansgrohe single lever mixers can be used together tested after the valid norms! with hydraulically and thermically controlled continuous flow heaters if the flow pressure is at Assembly least 0,15MPa. Flush through the supply pipes.
Seite 22 Test certificate DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 23 Hot water limiter: hot water temperature 60° C, cold water temperature 10° C, flow rate 0,3 MPa.
Seite 24 The QuickClean cleaning function only needs a small manual rub over to remove the lime scale from the spray channels. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 25 Cleaning Istruzioni per Installazione Itali a no...
Seite 28 Mastice d'installazione Montaggio flessibile...
Seite 29 Italiano Attenzione! La rubinetteria deve essere installata, I miscelatori Hansgrohe possono venire usati con pulita e testata secondo le istruzioni riportate! caldaie a "bassa pressione" se la pressione del flusso è almeno di 0,15MPa. Montaggio Nel caso di problemi con lo scalda-acqua oppure Collegare le uscite principali.
Seite 30 Segno di verifica DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 31 Limitatore di acqua calda: temperatura dell’acqua calda 60° C, temperatura dell’acqua fredda 10° C, pressione 0,3 MPa.
Seite 32 Con QuickClean, la funzione anticalcare manuale, i diffusori del getto possone essere liberati da calcare con un semplice strofinamento. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 33: Instrucciones De Montaje
Pulitura Instrucciones de montaje Es pa ñol...
Seite 36 Masilla Montaje conexión flexible...
Seite 37 Español ¡Atención! El grifo tiene que ser instalado, probado Los mezcladores Hansgrohe pueden ser utilizado y testado, según las normas en vigor. junto con calentadores continuos de agua que sean manejados de manera hidráulica o térmica, siempre Montaje que la presión del caudal ascienda a un mínimo de 0,15 MPa.
Seite 38 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 39 Limitación del agua caliente: temperature del agua caliente 60° C, temperatura del agua fria 10° C, presión dinámica 0,3 MPa.
Seite 40 Limpiar QuickClean, la función de limpieza manual, permite quitar la cal simplemente frotando los ejectores. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 41 Limpiar Handleiding Ne de rla n ds...
Seite 44 Montage aansluitslangen...
Seite 45 Nederlands Attentie! Leidingen doorspoelen volgens Norm. De Hansgrohe ééngreepsmengkranen kunnen samen mengkraan vervolgens monteren en controleren! met hydraulisch en thermisch gestuurde geisers gebruikt worden indien de uitstroomdruk min. 0,15 Montage MPa bedraagt. Toevoerleidingen vakkundig doorspoelen. Bij problemen met doorstroomtoestellen of wanneer...
Seite 46 Keurmerk DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 47 Warmwaterbegrenzing: Warmwatertemperatuur 60° C, Koudwatertemperatuur 10° C, stroomdruk 0,3 MPa.
Seite 48 Met QuickClean, de handmatige reinigingsfunktie, kunnen de straalopeningen door het met de hand wegwrijven van kalk, gereinigd worden. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 49 Reinigen Monteringsvejledning Da ns k...
Seite 52 Kitt Montering tilslutingslangerne...
Seite 53 Dansk Advarsel! Ifølge gældende regler, skal armaturet Hansgrohe etgrebsarmaturer kan anvendes i monteres, skylles igennem og afprøves. forbindelse med hydraulisk- og termiskstyrede gennemstrømningsvandvarmere ved et vandtryk på Montering 0,15 MPa. Skyl tilførselsledningene grundig. Ved problemer med gennemløbsvandvarmer eller Montér armaturen i servanten med hvis der ønskes mere vandgennemstrømning, kan...
Seite 54 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 55 Warmwaterbegrenzing: Warmwatertemperatuur 60° C, Koudwatertemperatuur 10° C, stroomdruk 0,3 MPa.
Seite 56 Rengøring Med QuickClean, den manuelle rengøringsfunktion kan strålekanalerne let renses for kalk - der skal blot gnubbes! Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 57: Manual De Instalación
Rengøring Manual de Instalación P or t u gu ês...
Seite 60 Mástique Montagem tubo flexível...
Seite 61 Português Atenção! A misturadora deve ser instalada, As misturadoras monocomando Hansgrohe podem purgada e testada de acordo com as normas em ser utilizadas com esquentadores (de controlo vigor! térmico ou hidráulico) desde que a pressão de utilização seja, no minimo, de 0,15 MPa.
Seite 62 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 63 Limitador de água quente: Temperatura da água quente 60° C, Temperatura da água fria 10° C, Pressão 0,3 MPa.
Seite 64 O sistema de limpeza QuickClean requer apenas uma ligeira passagem com a mão para remover os depósitos de calcário do emulsor. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 65: Instrukcja Montażu
Limpeza Instrukcja montażu Pol sk i...
Seite 68 Kit instalatorski Montaż węża...
Seite 69 Polski Uwaga! Armatura musi być zamontowana, Mieszacze jednouchwytowe Hansgrohe mogą być przepłukana i wypróbowana według obowiązujących stosowane w połączeniu z przepływowymi norm! podgrzewaczami wody, sterowanymi hydraulicznie i termicznie, gdy ciśnienie wody wynosi co najmniej Montaż 0,15 MPa. Przepłukać instalację W przypadku problemów z przepływowymi podgrzewaczami wody lub jeśli chce się...
Seite 70 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 71 Ogranicznik ciepłej wody: Temperatura ciepłej wody 60° C, temperatura zimnej wody 10° C, ciśnienie przepływu 0,3 MPa.
Seite 72 Czyszczenie Funkcja QuickClean wymaga jedynie delikatnego potarcia dłonią, aby usunąć ewentualne osady kamienia wapiennego. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 73: Montážní Návod
Czyszczenie Montážní návod Če sk y...
Seite 76 Instalační kit Montáž připojovací hadičky...
Seite 77 Česky Pozor! Armatura se musí montovat, proplachovat a Pákové baterie Hansgrohe mohou být používány ve testovat podle platných norem! spojení s hydraulicky nebo tepelnĕ řízenými průtokovými ohřívači, pokud tlak při průtoku je Montáž alespoň 0,15 MPa. Přívodní trubky odborně propláchnout.
Seite 78 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 79 Omezení teplé vody: teplota vody (teplé) 60° C, teplota studené vody 10° C, tlak proudu 0,3 MPa.
Seite 80 S ruční čisticí funkcí QuickClean stačí jednoduché odstranění vodního kamene prsty z trysek kotouče tvarujícího proud vody. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 81: Montážny Návod
Čištění Montážny návod Slo ve n s k y...
Seite 84 Inštalačná súprava Montáž pripojovacej hadičky...
Seite 85 Slovensky Pozor! Batéria sa musí montovať, preplachovať a Pákové batérie firmy Hansgrohe môžu byť testovať podľa platných noriem! používané v spojení s hydraulicky a tepelne riadenými prietokovými ohrievačmi, pokiaľ je tlak Montáž prúdu aspoň 0,15 MPa Prívodné trubky odborne prepláchnuť.
Seite 86 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 87 Obmedzenie teplej vody: teplota teplej vody 60° C, teplota studené vody 10° C, tlak prúdu 0,3 MPa.
Seite 88 Čištění Čistiaca funkcia QuickClean, stačí na jednoduché odstránenie vodného kameňa prstami z trysiek kotúča tvarujúceho prúd vody. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 89 Čištění 组装说明中文...
Seite 92 水管胶泥安装连接软管...
Seite 93 中文注意！如果水压达到1.5 bar以上，汉斯格雅单手柄龙头可以和液压式或热控必须按照现行的规定安装，冲洗和测试产品！式直流式热水器一起使用。安装如果使用直流式热水器有问题，或要求更大的水流量将进水管洗净。，可以把位于水波器后面的流量限制器（5a）拆除。把龙头和密封垫圈装在盥洗台上。将垫圈和固定片套到软管和螺销上，并用螺母带有热水控制器的单手柄龙头的调节方法，参见第7 固定。页。连接三角阀和连接软管：左热右冷。如果与连续流热水器一起使用，则不必作任何调节。 31700XXX/31704000/31720XXX: 连接拉杆和排水阀。备用零件 (参见第3页) 31791000 冷热水管间过大的压力差必须予以平衡。手柄 1.1 螺钉帽 96338000 操作 96656000 法兰 96690000 螺母提起手柄，龙头开启。 92730000 阀体向左偏转：热水 13912000 水波器向右偏转：冷水 96657000 提拉杆...
Seite 94 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 95 热水限制：热水温度60° C，冷水温度10° C，流动压力0,3 Mpa...
Seite 96 清洗有了QuickClean，手工清洁功能，要去掉喷头上的水垢，只需简单地搓除即可。 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 97: Инструкция По Монтажу
清洗 Инструкция по монтажу Р ус ск ий...
Seite 100 Монтаж подводки Монтаж подводки...
Seite 101 Русский ВНИМАНИЕ! Смеситель должен быть Однорычажные смесители фирмы HANSGROHE смонтирован по действующим нормам и в можно использоватЬ с соответствии с настоящей инструкцией, электроводонагревателями бойлерного типа при проверен на геметичность и безупречность минимальном давлении 0,15 МПа. работы Если появятся проблемы с бойлером или...
Seite 102 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 103 Ограничение расхода горячей воды: температура горячей воды 60 С, температура холодной воды 10 С, давление 0,3 МПа.
Seite 104 система QuickClean позволяет удалять известковые отложения, достаточно провести по эластичной поверхности аэратора пальцем, как известковые отложения будут удалены. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 105: Szerelési Útmutató
Очистка Szerelési útmutató Ma g ya r...
Seite 108 szaniter szilikon bekötőcső összeszerelése...
Seite 109 Magyar Figyelem! A csaptelepet az érvényben lévő A Hansgrohe egykaros keverő csaptelepek előírásoknak megfelelően kell felszerelni, átöblíteni beépíthetők hidraulikus- és hőszabályozással és ellenőrizni! ellátott átfolyós vízmelegítőknél egyaránt, ha a víznyomás legalább 0,15 MPa. Szerelés Ha problémák adódnak az átfolyós vízmelegítõvel A vezetékeket gondosan átöblítjük.
Seite 110 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 111 Melegvíz-korlátozás: melegvíz-hőmérséklet 60° C, hidegvíz-hőmérséklet 10° C, víznyomás 0,3 MPa.
Seite 112 Tisztítás A QuickClean manuális tisztítófunkciónak köszönhetően a vízsugárnyílások egyszerű ledörzsöléssel megtisztíthatóak a vízkőtől. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 113 Tisztítás Asennusohje S u o mi...
Seite 116 Asennussarja Liitäntäletkun asennus...
Seite 117 Suomi Huomio! Kaluste on asennettava, huuhdeltava ja Hansgrohe yksivipuisia sekoittimia voi käyttää tarkastettava voimassa olevien määräysten hydraulisesti tai termisesti ohjattujen mukaisesti! läpivirtauskuumentimien yhteydessä, jos virtauspaine on vähintään 0,15 MPa. Asennus Jos läpivirtauskuumentimen kanssa on ongelmia tai, Huuhtele syöttöputken asianmukaisesti. jos halutaan suurempaa veden virtausmäärää,...
Seite 118 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 119 Kuumanveden rajoitin: kuuman veden lämpötila 60° C, kylmän veden lämpötila 10° C, virtauspaine 0,3 MPa.
Seite 120 Puhdistus QuickClean –käsitoiminen kalkinpoistojärjestelmä on helppo käyttää: hiero sormella ja vedentulo on taas esteetön. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 121: Monteringsanvisning
Puhdistus Monteringsanvisning S ve ns ka...
Seite 124 Installationskitt Montering anslutningsslang...
Seite 125 Svenska OBS! Blandaren måste installeras, genomspolas Hansgrohe enhandsblandare kan användas och testas enligt gällande föreskrifter. tillsammans med hydrauliskt och termiskt styrda varmvattenberedare när flödestrycket uppgår till Montering minst 0,15 MPa. Skölj tillförselledningarna noga. Om det är problem med vattenberedaren eller om Placera blandare med mellanläggsbricka i...
Seite 126 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 127 Varmvattenreglering: Varmvattentemperatur 60° C, Kallvattentemperatur 10° C, flödestryck 0,3 MPa.
Seite 128 Med QuickClean, den manuella rengöringsfunktionen, är det lätt att befria strålkanalerna från kalk - de ska bar gnuggas. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 129: Montavimo Instrukcijos
Rengöring Montavimo instrukcijos Li et u vi š ka i...
Seite 132 Montavimo rinkinys Prijungimo žarnų montavimas...
Seite 133 Lietuviškai Dėmesio! Maišytuvas privalo būti montuojamas, "Hansgrohe" vienos rankenėlės maišytuvai gali būti išleidžiamas ir patikrinamas pagal galiojančias naudojami su hidrauliškai ir termiškai reguliuojamais normas! momentiniais šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa. Montavimas Jei yra problemų su momentiniu vandens šildikliu ar Išplauti vamzdžius.
Seite 134 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 135 Karšto vandens ribotuvas: karšto vandens temperatūra 60 С, šalto vandens - 10 С, slėgis 0,3 MPa..
Seite 136 Valymas "QuickClean" valymo funkcija apsaugo nuo apkalkėjimo. Užtenka pirštu nubraukti atsiradusius nešvarumus nuo srovės angų. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 137: Uputstva Za Instalaciju
Valymas Uputstva za instalaciju Hr va t s ki...
Seite 140 Instalaterski kit montaža priključne cijevi...
Seite 141 Hrvatski Pažnja! Cijevi moraju biti postavljene, isprane i Hansgrohe jednoručne slavine se mogu koristiti sa testirane prema važećim normama! hidraulični i termički kontroliranim protočnim bojlerima ako je tlak najmanje 0,15 MPa. Sastavljanje Ako dolazi do problema sa protočnim bojlerima ili ne Isperite cijevi dovoda.
Seite 142 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 143 Limiter vruće vode: temperatura vruće vode 60° C, temperatura hladne vode 10° C, tlak 0,3 MPa.
Seite 144 Čišćenje QuickClean - ručni sustav za čišćenje omogućuje jednostavnim trljanjem odstranjivanje kamenca sa rupica prskalice tuša. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 145: Montaj Kılavuzu
Čišćenje Montaj kılavuzu T ür k çe...
Seite 148 Montaj silikonu Bağlantı hortumunun montajı...
Seite 149 Türkçe Önemli! Batarya geçerli normlara göre monte Su akış basıncı en azından 0,15 MPa olan yerlerde edilmeli, yıkanmalı ve kontrol edilmelidir! Hansgrohe tek kollu bataryalarını, hidrolik ve termik kumandalı şofbenlerle birlikte kullanabilirsiniz. Montajı Sürekli akışlı su ısıtıcıları ile birlikte kullanımında Su giriş...
Seite 150 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 151 Sıcak su sınırlaması: Sıcak su sıcaklığı 60° C, soğuk su sıcaklığı 10° C, akma basıncı 0,3 MPa.
Seite 152 Temizleme QuickClean, üründe bulunan bir temizleme fonksiyonudur. Basit bir ovuşturma ile sprey modüllerdeki kireci çözer. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 153: Instrucţiuni De Montare
Temizleme Instrucţiuni de montare Ro m â nă...
Seite 156 Chit de instalare Montarea furtunului de racord...
Seite 157 Română Atenţie! Bateria trebuie montată, clătită şi verificată Bateriile monocomadă Hansgrohe pot fi utilizate cu conform normelor în vigoare. boiler instant cu comandă termică sau hidraulică dacă presiunea apei de alimentare este de min. Montare 0,15 MPa. Clătiţi conductele de alimentare în mod Dacă...
Seite 158 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 159 Limitator pentru apă caldă: Temperatură apă caldă: 60° C, temperatură apă rece: 10° C, presiune de curgere: 0,3 MPa.
Seite 160 Cu ajutorul sistemului QuickClean puteţi să îndepărtaţi depunerile de calcar de pe diferitele duze de jet de apă prin frecare. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 161 Curăţare Οδηγία συναρμολόγησης Ε λ λ η νι κ ά...
Seite 164 Κιτ εγκατάστασης Συναρμολόγηση σωλήνα...
Seite 165 Ελληνικά Προσοχή! Η κεντρική βάνα πρέπει να τοποθετηθεί, Οι αναμεικτικές μπαταρίες Hansgrohe μπορούν να να πλυθεί και να ελεγχθεί με βάση τους ισχύοντες λειτουργούν και σε συνδυασμό με κανόνες υδραυλικής τέχνης! ταχυθερμοσίφωνες θερμικού ή υδραυλικού ελέγχου, εφόσον η ελάχιστη πίεση ροής είναι 0,15 MPa.
Seite 166 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 167 Διάταξη περιορισμού ζεστού νερού: θερμοκρασία ζεστού νερού 60° C, θερμοκρασία κρύου νερού 10° C, πίεση ροής 0,3 MPa.
Seite 168 Με QuickClean, τη λειτουργία καθαρισμού με το χέρι, μπορούν να απομακρυνθούν με απλό τρίψιμο τα άλατα από τα κανάλια του καταιονιστήρα. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 169 Καθαρισμός ‫ﻠﻴﻤﺎت اﻟﺘﺠﻤﻴﻊ‬ ‫ﺗﻌ‬ ‫ﻋ ﺮ ﺑ ﻲ‬...
Seite 172 ‫ﻃﻘﻢ ﺗﺮآﻴﺐ‬ ‫ﺗﺠﻤﻴﻊ ﺧﺮاﻃﻴﻢ اﻟﺘﻮﺻﻴﻞ‬...
Seite 173 ‫ﻋﺮﺑﻲ‬ ‫ﺗﻨﺒﻴﻪ‬ ‫ﻳﻤﻜﻦ اﺳﺘﺨﺪام ﺧﻼﻃﺎت هﺎﻧﺰﺟﺮوهﻪ أﺣﺎدﻳﺔ اﻟﻤﻘﺒﺾ ﻣﻊ ﺳﺨﺎﻧﺎت ﺗﺪﻓﻖ‬ ‫ﻳﺠﺐ ﺗﺮآﻴﺐ اﻟﻮﺻﻠﺔ، وﻏﻤﺮهﺎ ﺑﺎﻟﻤﺎء واﺧﺘﺒﺎرهﺎ وﻓﻘ ﺎ ً ﻟﻠﻤﻌﺎﻳﻴﺮ اﻟﺴﺎرﻳﺔ‬ ‫اﻟﻤﺎء ذات اﻟﺘﺤﻜﻢ اﻟﻬﻴﺪروﻟﻴﻜﻲ أو اﻟﺤﺮاري، ﻣﻊ ﺿﻐﻂ ﺗﺪﻓﻖ ﻻ ﻳﻘﻞ ﻋﻦ‬ ‫ﺑﺎر‬ ‫اﻟﺘﺮآﻴﺐ‬ ‫إذا ﺗﺴﺒﺐ‬ ‫ﻀﻐﻂ‬ ‫ﺑﺎر، ﻗﻢ ﺑﺘﺮآﻴﺐ ﺻﻤﺎم ﺧﺎﻓﺾ ﻟﻠ‬ ‫إذا...
Seite 174 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 175 ‫ﺑﺎر‬ ‫ﻣﺌﻮﻳﺔ، ﺿﻐﻂ اﻟﺘﺪﻓﻖ‬ ‫ﻣﺌﻮﻳﺔ، درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺒﺎرد ﺗﺒﻠﻎ‬ ‫درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬ ‫ﻣﺤﺪد اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬...
Seite 176 ‫وﺑﺎﺳﺘﺨﺪام ﺑﺮﻧﺎﻣﺞ اﻟﺘﻨﻈﻴﻒ‬ ‫ت دﻓﻊ اﻟﻤﻴﺎﻩ ﻣﻦ اﻟﺠﻴﺮ ﻋﻦ ﻃﺮﻳﻖ‬ ‫اﻟﺘﻨﻈﻴﻒ اﻵﻟﻲ، ﻳﻤﻜﻦ ﺗﻨﻈﻴﻒ وﺣﺪا‬ ‫ﺣﻜﻬﺎ ﺑﺮﻓﻖ‬ Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 177: Navodila Za Montažo
‫اﻟﺘﻨﻈﻴﻒ‬ Navodila za montažo S lo ve n s k i...
Seite 180 Komplet za montažo Montaža priključne gibke cevi...
Seite 181 Slovenski Pozor! Armaturo je potrebno montirati, sprati in Enoročne mešalne baterije Hansgrohe lahko testirati v skladu z veljavnimi normami! uporabljate v povezavi s hidravlično in termično uravnavanimi pretočnimi grelniki, če je pretočni tlak Montaža najmanj 0,15 MPa. Strokovno izplaknite dovodne cevi.
Seite 182 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 183 Omejitev tople vode: temperatura tople vode 60° C, temperatura mrzle vode 10° C, pretočni tlak 0,3 MPa.
Seite 184 Čiščenje Z QuickClean, ročno čistilno funkcijo, lahko s šob očistimo vodni kamen tako, da šobe enostavno podrgnemo. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 185 Čiščenje Paigaldusjuhend Estoni a...
Seite 188 Paigalduskompl Ühendusvooliku paigaldamine...
Seite 189 Estonia Tähelepanu! Segisti paigaldamine, loputamine ja Hansgrohe ühekäe segisteid võib kasutada koos kontroll peab toimuma vastavalt kehtivatele hüdrauliliselt ja termiliselt juhitavate boileritega, kui normidele! vee rõhk on vähemalt 0,15 MPa. Paigaldamine Kui esineb probleeme läbivooluboileiga või kui soovitakse, et vee läbivool oleks suurem, tuleks Peske etteandetorud läbi.
Seite 190 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 191 Kuuma vee piiraja: kuum vesi 60° C, külm vesi 10° C, rõhk 0,3 MPa.
Seite 192 Puhastamine Käsitsi puhastamise funktsiooni QuickClean puhul on vajalik vaid kerge ülehõõrumine, eemaldamaks dušikanalitest katlakivi. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 193: Montāžas Instrukcija
Puhastamine Montāžas instrukcija La t vi s ki...
Seite 196 Instalācijas piederumi Pieslēguma šļūtenes montāža...
Seite 197 Latviski Uzmanību! Armatūra jāuzstāda, jāizskalo un Hansgrohe viensviras jaucējkrānus var izmantot jāpārbauda atbilstoši spēkā esošajām normām! kombinācijā ar hidrauliski un termiski vadāmiem caurteces sildītājiem, ja plūsmas spiediens ir vismaz Montāža 0,15 MPa. Atbilstoši izskalot pievadus. Ja rodas problēmas ar caurteces sildītāju vai arī ja Jaucējkrānu ar blīvi iestiprina izlietnē.
Seite 198 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 199 Karstā ūdens ierobežotājs: karstā ūdens temperatūra 60° C, aukstā ūdens temperatūra 10° C, plūsmas spiediens 0,3 MPa.
Seite 200 Tīrīšana QuickClean attīrīšanas funkcija - strūklas kanāliņi vienkāršas manuālas berzes rezultātā tiek attīrīti no kaļķa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 201: Uputstvo Za Montažu
Tīrīšana Uputstvo za montažu S r p s k i...
Seite 204 Instalaterski komplet Montaža priključne cevi...
Seite 205 Srpski Pažnja! Armatura mora biti postavljena, isprana i Hansgrohe jednoručni mešači se mogu koristiti s testirana prema važećim normama! hidraulički i termički kontrolisanim protočnim bojlerima, ako je pritisak najmanje 0,15 MPa. Montaža Ako dolazi do problema sa protočnim bojlerima ili ne Isperite cevi dovoda.
Seite 206 DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 207 Ograničavač vruće vode: temperatura vruće vode 60° C, temperatura hladne vode 10° C, pritisak 0,3 MPa.
Seite 208 Čišćenje QuickClean - ručni sistem za čišćenje omogućuje odstranjivanje kamenca s rupica uobličavača mlaza, jednostavnim trljanjem. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 209 Čišćenje Montasjeveiledning No rs k...
Seite 212 Installasjonskitt Montasje tilkoblingsslange...
Seite 213 Norsk Norsk Armaturen skal monteres iht. gyldige Varmtvannstemperatur max. 80°C standarder. De skal spyles og sjekkes! Anbefalt temperatur for varmt vann 65°C Montasje Ved problemer med gjennomstrømningsovnen, eller når man ønsker en større vanngjennomstrømning, Forsyningsledninger spyles faglig korrekt. kan EcoSmart® (gjennomstrømningsbegrenser 5a) Armatur settes med mellomlag inn i fjernes.
Seite 214 Prøvemerke DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 215 Varmtvannsbegrensning: Varmtvanns-temperatur 60° C, kaldtvanns-temperatur 10° C, gjennomstrømningstrykk 0,3 bar.
Seite 216 Rengjøring Med Quiclean, den manuelle rengjøringsfunksjonen, kan stråleformere renses for kalk ved hjelp av enkel gnikking. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 217: Ръководство За Монтаж
Rengjøring Ръководство за монтаж Б Ъ Л Г АР С К И...
Seite 220 Инсталационе н кит Монтаж на свързващия...
Seite 221 БЪЛГАРСКИ БЪЛГАРСКИ Внимание! Смесителите с една ръкохватка на Hansgrohe могат да се използват във връзка с хидравлично Монтаж и термично управляеми проточни нагреватели, ако хидравличното налягане е минимум 0,15 Промийте захранващите тръбопроводи МПа. съобразно изискванията. Поставете арматурата с подложката в...
Seite 222 Контролен знак DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 223 Ограничител за топлата вода: Температура на топлата вода 60° C, Температура на студената вода 10° C, хидравлично налягане 0,3 МПа.
Seite 224 С QuickClean, ръчната функция за почистване, приспособленията за оформяне на струята могат да се почистват от варовика с просто разтъркване. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 225 Почистване Udhëzime rreth montimit Shqi b...
Seite 228 Stuko për instalim Montimi i zorrës së lidhjes...
Seite 229 Shqib Shqib Kujdes! Armaturat me ujë të përzier të Hansgrohe mund të përdoren në kombinim me ngrohës elektrikë të ujit Armatura duhet montuar, shpërlarë dhe të drejtuar në mënyrë hidraulike ose termike nëse kontrolluar në bazë të normave të vlefshme! presioni i rrjedhjes është...
Seite 230 Shenja e kontrollit DVGW P-IX SVGW WRAS KIWA P-IX 31700000 9625/IA P-IX 31704000 9625/IA P-IX 31715000 9625/IA P-IX 31720000 9625/IA P-IX 31725000 9625/IA...
Seite 231 Kufizimi i ujit të ngrohtë: Temperatura e ujit të ngrohtë 60° C, temperatura e ujit të ftohtë 10° C, presioni i rrjedhjes 0,3 MPa.
Seite 232 Me QuickCleanit®, funksionin manual të pastrimit mund të hiqen mbetjet gëlqerore me fërkim të thjeshtë nga formuesit e currilit. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...

Diese Anleitung auch für:

31700 serie 31720000 31725000 31704000 31715000

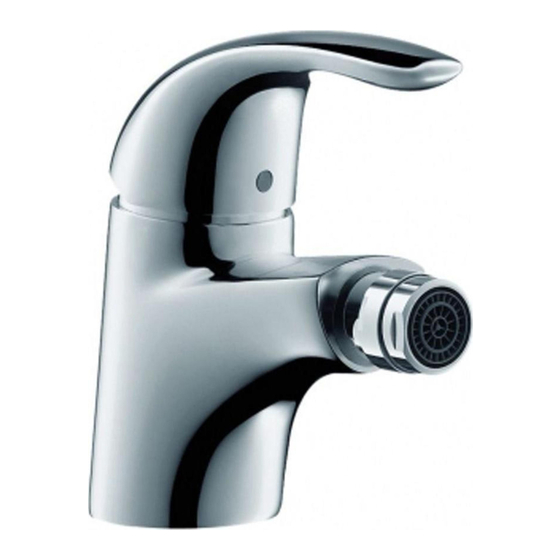

HANSGROHE Focus E Montageanleitung

Quicklinks

Verwandte Anleitungen für HANSGROHE Focus E

Inhaltszusammenfassung für HANSGROHE Focus E

Diese Anleitung auch für:

Inhaltsverzeichnis
