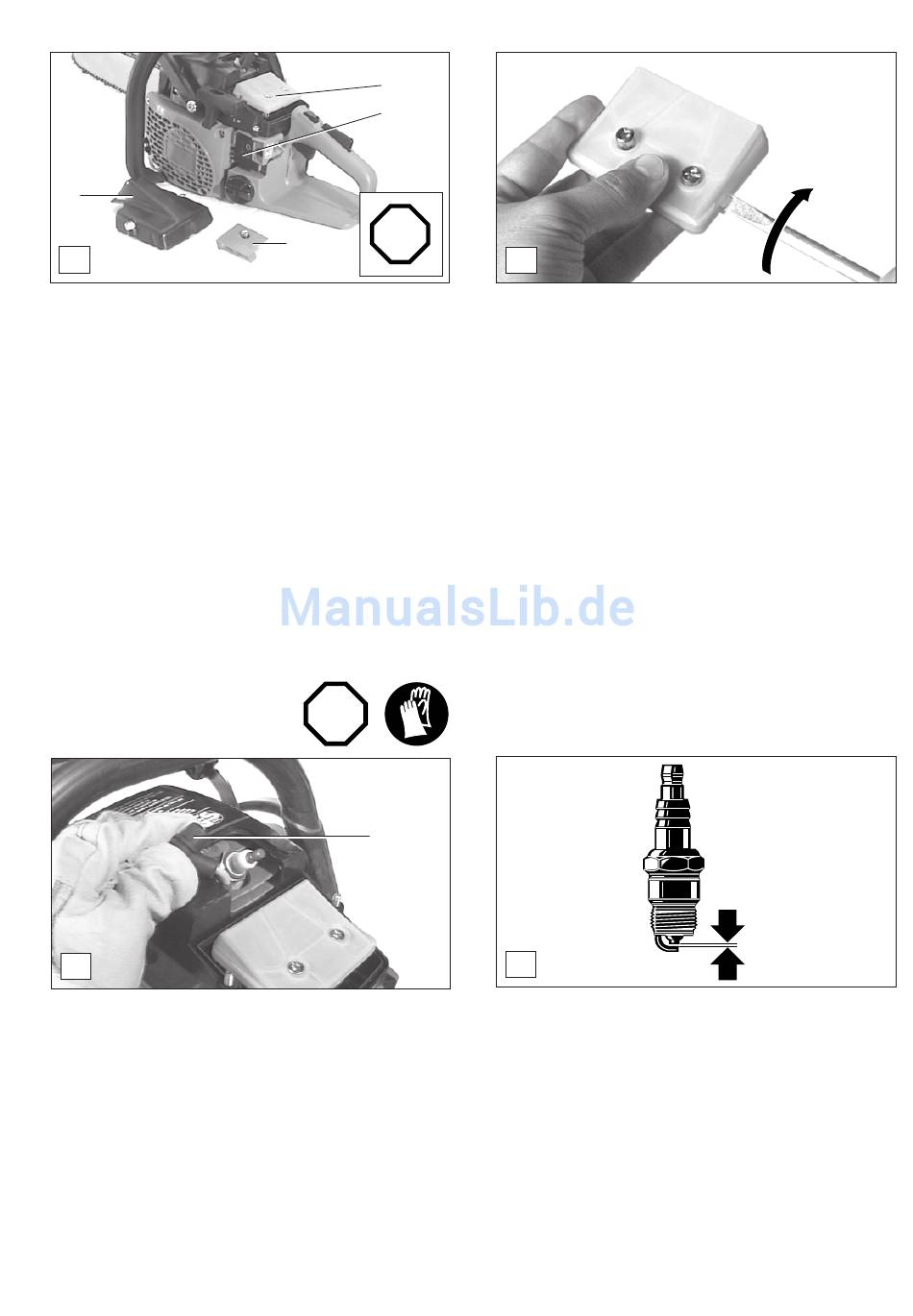

Luftfilter reinigen

1
E
- Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau-
ben).
- Luftfilter (E/2) losschrauben und vom Ansaugkrümmer
abziehen.
- Vorfilterdeckel (E/3) losschrauben und abnehmen (eine
Schraube).
- Vorfilter (E/4) abnehmen.
ACHTUNG:
Ansaugöffnung mit einem sauberen Lappen abdecken, um
zu verhindern, dass Schmutzpartikel in den Vergaser fallen.
- Ober- und Unterteil des Luftfilters wie in Bild F gezeigt
trennen.
ACHTUNG:
Um Augenverletzungen zu vermeiden, Schmutzpartikel
nicht auspusten.
Luftfilter und Vorfilter nicht mit Kraftstoff reinigen.
Zündkerze auswechseln
G
ACHTUNG:
Zündkerze oder Kerzenstecker dürfen bei laufendem
Motor nicht berührt werden (Hochspannung).
Wartungsarbeiten nur bei ausgeschaltetem Motor ausfüh-
ren.
Bei heißem Motor Verbrennungsgefahr. Schutzhand-
schuhe tragen!
Bei Beschädigung des Isolationskörpers, starkem Elektroden-
abbrand bzw. stark verschmutzten oder verölten Elektroden,
muss die Zündkerze ausgewechselt werden.
- Filterdeckel (siehe „Luftfilter reinigen" ) abnehmen.
- Zündkerzenstecker (G/1) von der Zündkerze abziehen.
Zündkerze nur mit dem mitgelieferten Kombischlüssel aus-
bauen.
ACHTUNG: Als Ersatz nur die Zündkerzen BOSCH WSR 6F
oder NGK BPMR 7A verwenden.
2
4
STOP
3
STOP
1
F
- Luftfilter und Vorfilter mit Pinsel oder weicher Bürste reini-
gen.
- Stark verschmutzten Luftfilter in lauwarmer Seifenlauge
mit handelsüblichem Geschirrspülmittel auswaschen.
- Luftfilter gut trocknen.
- Ober- und Unterteil wieder zusammenfügen.
- Vor Montage des Luftfilters, Ansaugöffnung auf eventuell
reingefallene Schmutzpartikel kontrollieren. Gegebenen-
falls mit einem Pinsel entfernen.
Bei starker Verschmutzung öfter reinigen (mehrmals täglich),
denn nur ein sauberer Luftfilter und Vorfilter garantieren die
volle Motorleistung.
Wichtiger Hinweis: Beim Sägen von trockenem Holz und
Arbeiten unter staubigen Bodenverhältnissen empfehlen wir
die Verwendung eines Robkoflok-Luftfilters (im Zubehör
erhältlich). Der Robkoflok-Luftfilter hält selbst feinste Staub-
partikel ab.
ACHTUNG: Beschädigten Luftfilter oder Vorfilter sofort
erneuern!
Abgerissene Gewebestücke und grobe Schmutzpartikel
können den Motor zerstören.
H
Elektrodenabstand
Der Elektrodenabstand muss 0,5 mm betragen.
Prüfung des Zündfunkens
- Herausgeschraubte Zündkerze mit fest aufgestecktem
Zündkabel mittels isolierter Zange gegen den Zylinder
drücken (nicht in der Nähe des Kerzenloches!).
- Start/Stop Schalter in Position "I".
- Anwerfseil kräftig durchziehen.
Bei einwandfreier Funktion muss ein Funke an den Elektroden
sichtbar sein.
0,5 mm
