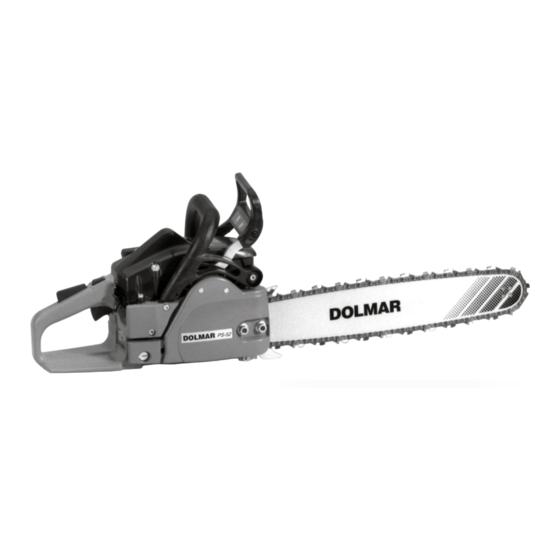

Dolmar PS-43 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für PS-43:

Werbung

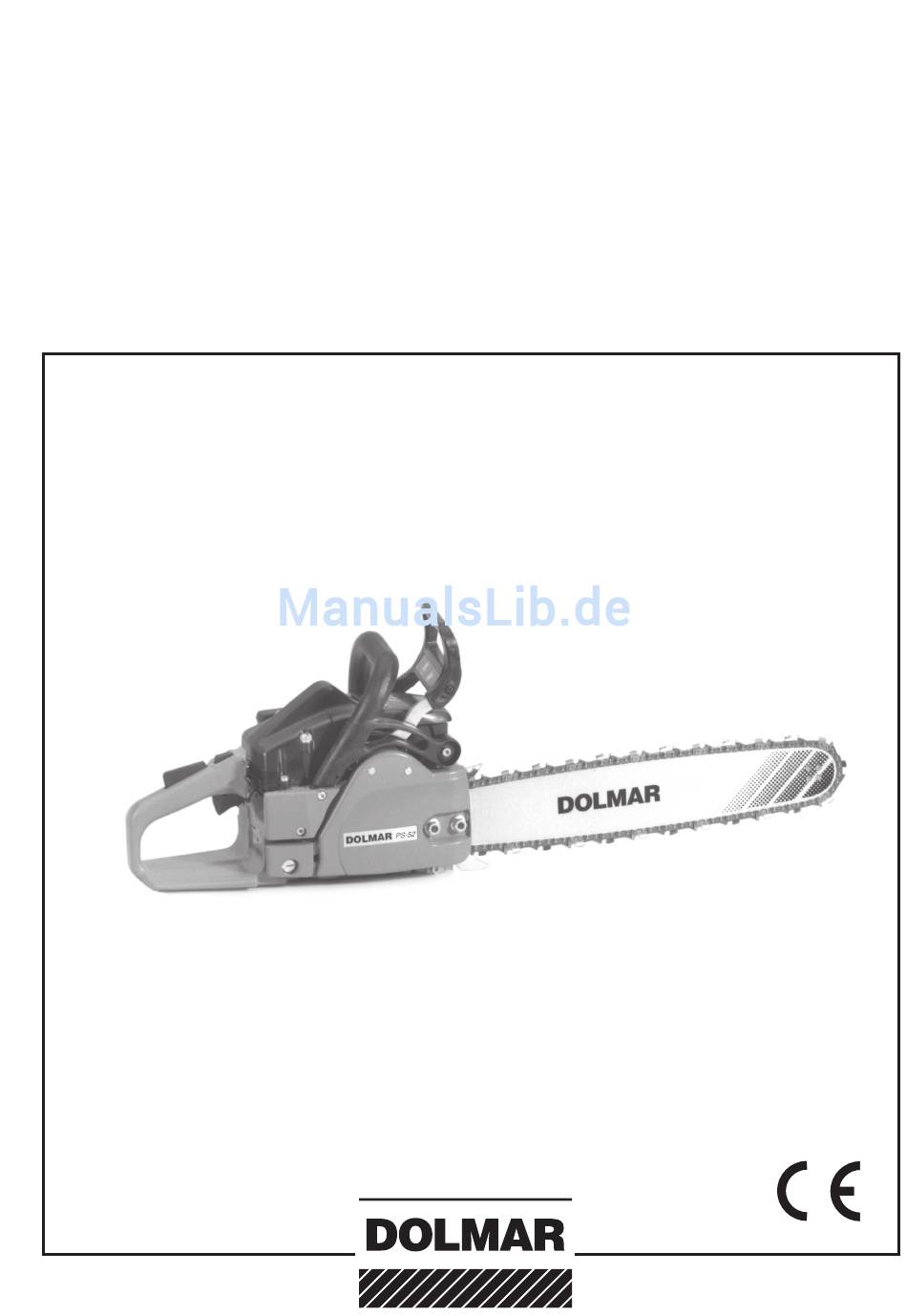

Betriebsanleitung
Originalbetriebsanleitung
Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt
http://www.dolmar.com
Achtung:
die Sicherheitsvorschriften!
Betriebsanleitung sorgfältig aufbewahren!
PS-43
PS-43 HappyStart
PS-52
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dolmar PS-43

  • Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-43 PS-43 HappyStart PS-52 http://www.dolmar.com...
  • Seite 2: Inhaltsverzeichnis

    Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Verpackung ................. 3 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge Lieferumfang ............... 3 und hoffen, dass Sie mit dieser modernen Maschine zufrieden Symbole ................3 sein werden. SICHERHEITSHINWEISE ............ 4 Die DOLMAR-Motorsägen sind besonders leichte, handliche Bestimmungsgemäßer Gebrauch ........
  • Seite 3: Verpackung

    Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 7. Betriebsanleitung (ohne Abbildung) enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Verpackung Ihre DOLMAR Motorsäge befindet sich zum Schutz vor Transportschäden in einem Karton.Kartonagen sind Rohstoffe und somit wiederverwendungs fähig oder können dem Rohstoffkreislauf (Altpapierverwertung) zurückgeführt werden. RE Y Symbole Sie werden auf der Maschine und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen:...
  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Arbeitshandschuhe (6) aus festem Leder gehören zur vorschrifts mäßigen Ausrüstung und sind beim Arbeiten mit Motorsägen der Motorsäge ständig zu tragen. Die Motorsäge darf nur für das Sägen von Holz im Freien ver- wendet werden. Je nach Motorsägenklasse geeignet für folgende Beim Arbeiten mit der Motorsäge sind Sicherheitsschuhe Anwendungen: bzw.
  • Seite 5: Betriebsstoffe / Tanken

    Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen.
  • Seite 6: Rückschlag (Kickback)

    Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkon trolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw.
  • Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
  • Seite 8: Transport Und Lagerung

    Fall an der Motorsäge bauliche Veränderungen vornehmen! Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. SERVICE Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit...
  • Seite 9: Technische Daten

    Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 - bei Verwendung von Aspen Alkylat 2-Takt-Kraftstoff 50 : 1 (2%) - bei Verwendung von DOLMAR EXTRA Öl 50:1 - bei Verwendung anderer Öle 50:1 (Qualitätsstufe JASO FD oder ISO EGD) Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback)
  • Seite 10: Inbetriebnahme

    INBETRIEBNAHME Montage der Sägeschiene und Sägekette Verwenden Sie das im Lieferumfang enthaltene Montagewerk- ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- zeug für die folgenden Arbeiten. kette unbedingt Motor ausschalten, Kerzen- stecker ziehen (siehe Zündkerze auswechseln) Motorsäge auf einen stabilen Untergrund setzen und folgende und Schutzhandschuhe tragen! Schritte für die Montage Sägekette und Sägeschiene durch- führen:...
  • Seite 11: Sägekette Spannen

    Um ein gleichmäßiges Abnutzen der Säge- schiene zu erreichen, sollte beim Kettenwechsel die Sägeschiene gewendet werden. Die DOLMAR-Modelle sind serienmäßig mit einer beschleu- nigungsauslösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist (siehe Kapitel „SICHER- Kettenbremse auslösen (blockieren)
  • Seite 12: Betriebsstoffe / Tanken

    Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf stufe JASO FD oder ISO EGD) verwendet, das dem Kraftstoff Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR biologisch abbaubar. BIOTOP ist mit dem blauen Um welt -Engel EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden ausgezeichnet (RAL UZ 48).
  • Seite 13: Kettenschmierung Einstellen

    HAUT- UND AUGENKONTAKT VERMEIDEN! Mineralölprodukte, auch Öle, entfetten die Haut. Bei wieder- holtem und längerem Kontakt trocknet die Haut aus. Folgen können verschiedene Hauterkrankungen sein. Außerdem sind allergische Reaktionen bekannt. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Bei anhaltender Reizung sofort einen Arzt aufsuchen! Tanken UNBEDINGT SICHERHEITSHINWEISE BEACHTEN!
  • Seite 14: Motor Starten

    Druckanstieg im Brennraum infolge der ersten Zün- dungen wird das Startventil automatisch geschlossen (Knopf springt heraus). Die Modelle PS-43 und PS-52 haben kein Startventil. Der Startvorgang bzw. die Einstellung des Vergasers entspricht dem des Modells PS-43 HappyStart, jedoch ohne Auffor- derung zum Drücken des Startventils.
  • Seite 15: Kettenschmierung Prüfen

    Sie muss bei warmem Motor, sauberem Luft fi lter und Einstellung des Leerlaufs nicht zum Stillstand kommen, darf ordnungsgemäßer Montage des Schneidwerkzeuges er- auf keinen Fall mit dem Gerät gearbeitet werden. DOLMAR folgen. Fachwerkstatt aufsuchen! Einstellung mit Schraubendreher (Klingenbreite 4 mm) vor-...
  • Seite 16: Winterbetrieb

    Winterbetrieb Zur Vorbeugung gegen Vergaservereisung die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter 0° C schneller die Betriebstemperatur zu erreichen, kann Warmluft vom Zylinder angesaugt werden. Bei Temperaturen über 0° C muss unbedingt Kaltluft angesaugt werden! Bei Nichtbeachtung können Schäden am Zylinder und Kolben entstehen!
  • Seite 17: Sägeschiene Reinigen

    Sägeketten: 093 (3/8”) 099 (3/8”), 086 (.325") Feile und Feilenführung Sägekette 086 (.325”) 093 (3/8”) 099 (3/8”) Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- Schärfwinkel α 30° 35° 25° kettenrundfeile zu verwenden: Brustwinkel β 85° 85° 60° Sägekette 086 (.325”): Die erste Hobelzahnhälfte mit Sägekettenrundfeile ø...
  • Seite 18: Bremsband- Und Kettenradinnenraum Reinigen

    Uhrzeigersinn drehen. ausgesetzt. Sägekette (A/3) und Sägeschiene (A/4) abnehmen. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR-Fachwerkstatt Innenraum, insbesondere den Bereich des Bremsbandes ausgeführt werden. (A/5), mit einem Pinsel reinigen. HINWEIS: Darauf achten, dass keine Rückstände in der Ölführungsnut...
  • Seite 19: Luftfilter Reinigen

    Luftfilter reinigen Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau- - Luftfilter und Vorfilter mit Pinsel oder weicher Bürste ben). reinigen. - Luftfilter (E/2) losschrauben und vom Ansaugkrümmer - Stark verschmutzten Luftfilter in lauwarmer Seifenlauge abziehen. mit handels üb lichem Geschirrspülmittel auswaschen. Vorfilterdeckel (E/3) losschrauben und abnehmen (eine - Luftfilter gut trocknen.
  • Seite 20: Anwerfseil Auswechseln

    Anwerfseil auswechseln Vier Schrauben (A/1) herausschrauben. Ventilatorgehäuse Neues Seil (ø 3,5 mm, 980 mm lang) wie in Bild B gezeigt (A/2) unten etwas anheben, in Pfeilrichtung ziehen und einfädeln und die beiden Enden mit Knoten versehen. abnehmen. Knoten (B/1) in die Seiltrommel (B/3) einziehen. Alte Seilreste entfernen.
  • Seite 21: Periodische Wartungs- Und Pflegehinweise

    Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali fi zierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Ar beiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.
  • Seite 22: Störungssuche

    Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist.
  • Seite 23: Auszug Aus Der Ersatzteilliste

    Auszug aus der Ersatzteilliste PS-43 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und PS-52 Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 415 033 631 Sternschiene .325", 33 cm (13") 415 038 631 Sternschiene .325", 38 cm (15") 415 045 631 Sternschiene .325", 45 cm (18")
  • Seite 24: Eu-Konformitätserklärung

    Yasushi Fukaya zur Zusammenstellung der technischen Unterlagen und erklären unter unserer eigenen Verant- wortung, dass die Produkte: Kettensäge Bezeichnung Bezeichnung Typ Typ 026 DOLMAR PS-111, PS-52 Modelle MAKITA DCS52, DCS520 alle relevanten Anforderungen der 2006/42/EC sowie der nachfolgenden EU Richtlinien erfüllen: - 2004/108/EC bis zum 19.
  • Seite 28 Den nächsten Fachhändler finden Sie unter www.dolmar.com Makita Europe N.V. Jan-Baptist Vinkstraat 2, Änderungen vorbehalten 3070 Kortenberg, Belgium Makita Corporation Form: 995 702 482 (2016-09 DE) Anjo, Aichi, Japan...
