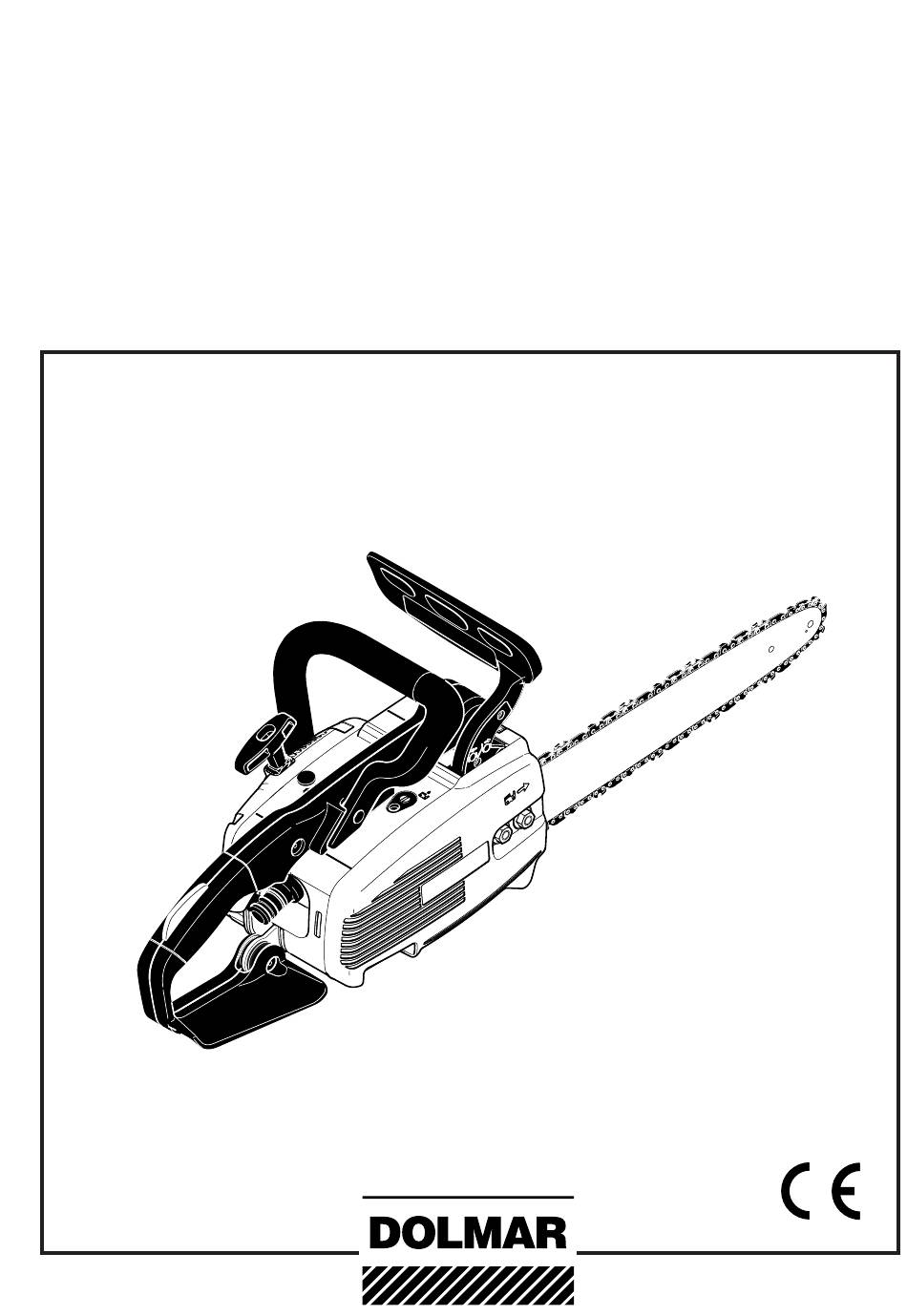

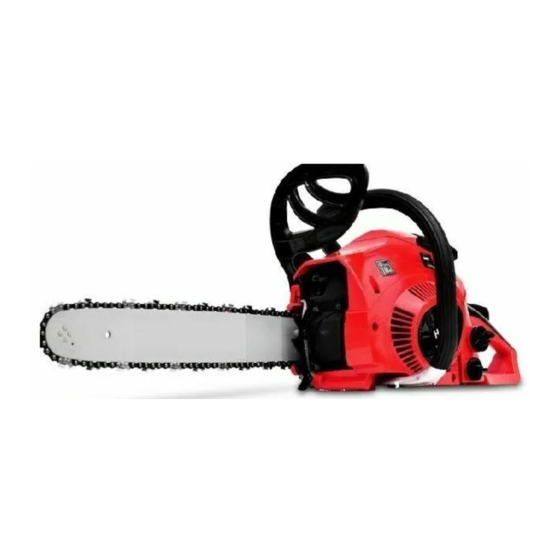

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-3400 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und Verpackung ................. 2 hoffen, daß Sie mit dieser modernen Maschine zufrieden sein Lieferumfang ............... 3 werden. DOLMAR ist weltweit der älteste Hersteller von Ben- Symbole ................ -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 6. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen Start/Stop-Schalter Kettenbremse... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanleitung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt 0,28 Kettenöltank-Inhalt 0,22 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50 : 1 - bei Verwendung anderer Öle 40 : 1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit Kettenradteilung inch Zähnezahl... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- STOP dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi- schlüssel für die folgenden Arbeiten. -
Seite 11: Sägekette Spannen
Sägekette (9) auf das Kettenrad (10) auflegen. Mit der rechten Hand die Sägekette in die obere Führungsnut (11) der Säge- schiene einführen. Die Schneidkanten der Sägekette müssen auf der Schie- nenoberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. -
Seite 12: Kontrolle Der Kettenspannung
Kettenwechsel die Sägeschiene gewendet werden. Kettenbremse Die PS-3400 ist serienmäßig mit einer beschleunigungsaus- lösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienen- spitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITS- HINWEISE“... -
Seite 13: Betriebsstoffe / Tanken
Sicherheitsbewußtsein den Ölanteil im Zweitakt- stufe API-TC) verwendet, das dem Kraftstoff beigemischt wird. Gemisch über das angegebene Mischungsver- Werkseitig wurde der Motor auf das DOLMAR Hochleistungs- hältnis hinaus zu vergrößern, da dadurch ver- Zweitaktöl mit einem umweltschonenden Mischungsverhältnis mehrt Verbrennungsrückstände entstehen, die die von 50:1 ausgelegt. - Seite 14 Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme , muss der Öl- Für erneute Inbetriebnahme wieder BIOTOP-Säge- tank entleert und anschließend mit etwas Motoröl (SAE kettenöl einfüllen. Bei Schäden, die durch Verwendung von Altöl oder einem ungeeigneten Sägekettenöl ent- 30) befüllt werden. Dann die Motorsäge einige Zeit betreiben, damit alle Bioölreste aus Tank, Ölleitungs- stehen, erlischt der Gewährleistungsanspruch.
-
Seite 15: Kettenschmierung Einstellen
Kettenschmierung einstellen STOP Nur bei ausgeschaltetem Motor! Die Ölfördermenge ist mit der Einstellschraube (1) regulierbar. Eine Änderung der Fördermenge kann mit dem Kombischlüs- sel vorgenommen werden. Empfohlene Einstellung: - bei Sägeschiene mit 25 cm Schnittlänge - bei Sägeschiene mit 30 cm Schnittlänge - bei Sägeschiene mit 35 cm Schnittlänge - bei Sägeschiene mit 40 cm Schnittlänge Zur einwandfreien Funktion der Ölpumpe muss die Ölfüh-... -
Seite 16: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Hinteren Handgriff fest mit einer Hand umfassen und Motorsä- ge kräftig auf den Boden drücken, dabei leicht mit dem Knie auf den hinteren Handgriff drücken. -
Seite 17: Kettenbremse Prüfen
Motor sofort in Leerlaufstellung bringen und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Vergaser einstellen Bei dem Vergaser handelt es sich um einen Injektionsvergaser mit Festdüsen. -
Seite 18: Wartungsarbeiten Sägekette Schärfen
WARTUNGSARBEITEN Sägekette schärfen STOP ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündker- ze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. die Schnittkante sichtbar beschädigt ist. - Seite 19 Der Schärfwinkel von 30° muss bei allen Hobelzähnen unbe- dingt gleich sein. Unterschiedliche Winkel verursachen einen rauhen, ungleichmäßigen Kettenlauf, fördern den Verschleiß und führen zu Kettenbrüchen! Der Brustwinkel des Hobelzahnes von 85° ergibt sich durch die Eindringtiefe der Rundfeile. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Brustwinkel von selbst.
-
Seite 20: Bremsband- Und Kettenradinnenraum Reinigen
Kettenradinnenraum reinigen, Schutzhülse des Kettenfängers prüfen und austauschen ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- kette unbedingt Motor ausschalten, Kerzenstecker ziehen STOP (siehe „Zündkerze auswechseln“) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusam- menbau und Prüfung gestartet werden! Kettenradschutz (4) abnehmen (siehe Kapitel „INBETRIEB- NAHME“... -
Seite 21: Neue Sägekette
Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Vor dem Auflegen einer neuen Sägekette muß der Zustand des Kettenrades (7) überprüft werden. Kettenradschutz abnehmen (siehe Kapitel „INBETRIEB- NAHME“ A - H) ACHTUNG: Eingelaufene Kettenräder (8) führen zu Beschädi- gungen an einer neuen Sägekette und müssen unbedingt erneuert werden. -
Seite 22: Zündkerze Auswechseln
Zündkerze auswechseln STOP ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutz- handschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektro- denabbrand bzw. stark verschmutzten oder verölten Elektro- den, muss die Zündkerze ausgewechselt werden. -
Seite 23: Rückholfeder-Kassette Erneuern
Rückholfeder-Kassette erneuern Ventilatorgehäuse und Seiltrommel abbauen (siehe Kapitel „Anwerfseil auswechseln“). Rückholfeder-Kassette (10) vorsichtig aus dem Ventilatorge- häuse nehmen. ACHTUNG: Verletzungsgefahr! Gebrochene Feder kann heraussprin- gen! Neue Rückholfeder-Kassette vorsichtig einsetzen. Schalldämpfer reinigen STOP ACHTUNG: Bei heißem Motor Verbrennungsgefahr. Schutzhandschuhe tragen! Kettenradschutz abnehmen (siehe Kapitel „INBETRIEBNAH- ME, Bild B“). -
Seite 24: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 25: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 26: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-3400 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 412 030 661 Sternschiene 30 cm (12") 412 035 661 Sternschiene 35 cm (14") 412 040 661 Sternschiene 40 cm (16") -
Seite 27: Raum Für Notizen
Raum für Notizen... - Seite 28 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 884 (11.03 D) http://www.dolmar.de...
