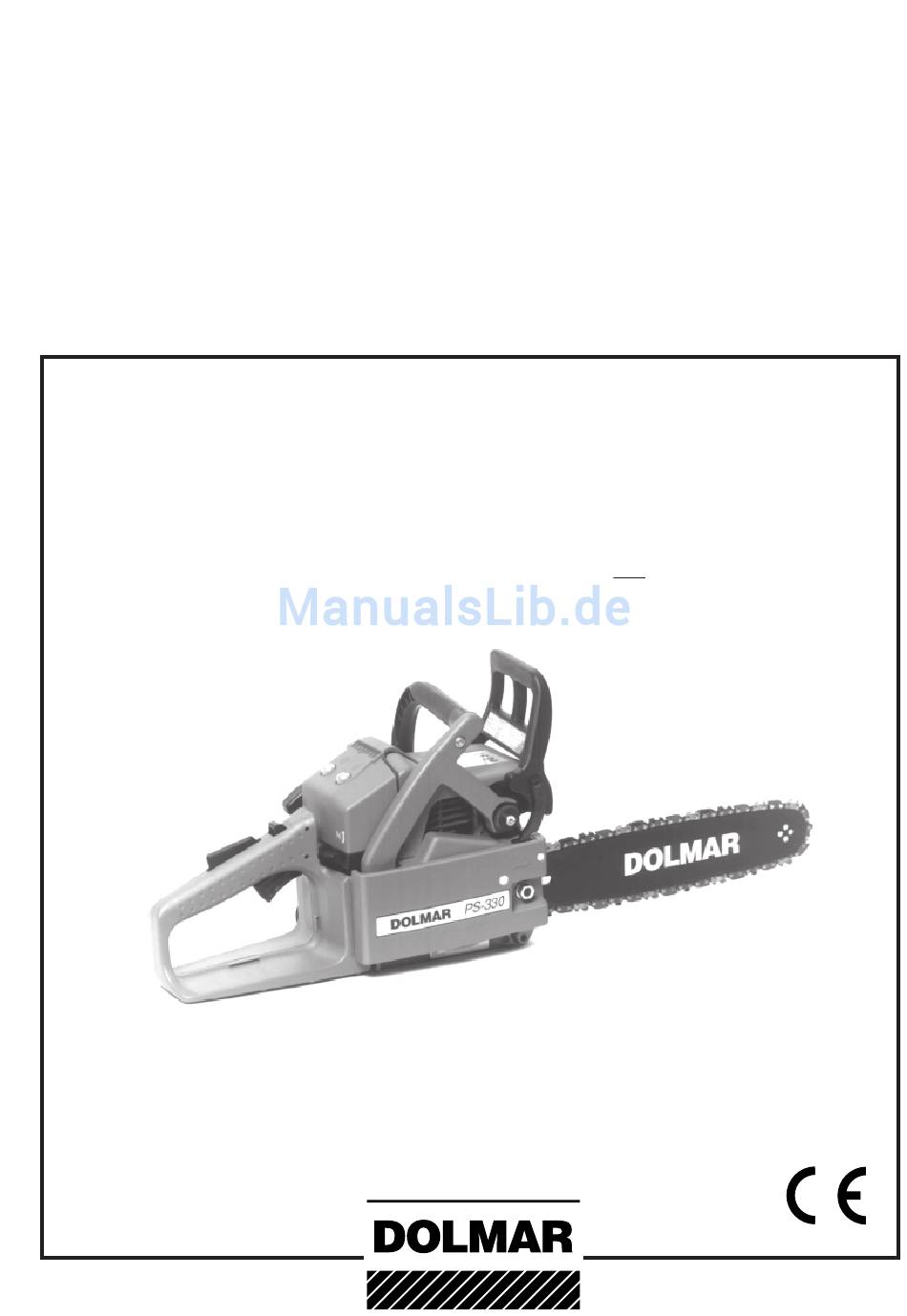

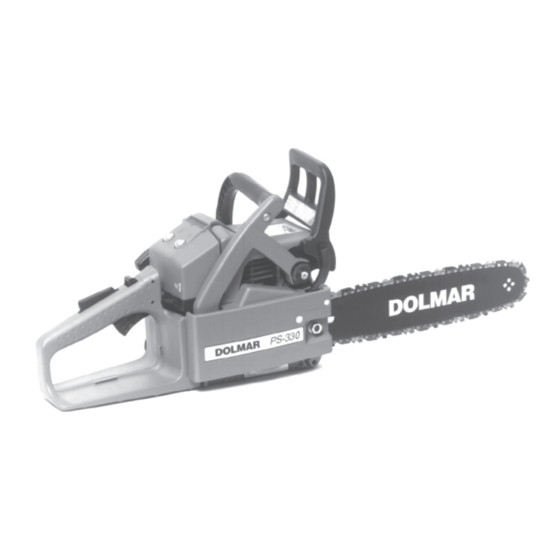

Betriebsanleitung
Achtung:
Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt
die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren!
Wichtige technische Information!
Dieses Modell wird mit der neuen „QuickSet"- Sägeschiene geliefert.
Bei der „QuickSet"- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem
in der Sägeschiene vorgenommen.
Ein herkömmlicher Kettenspanner ist in dieser Ausführung nicht vorhanden!
PS-330
http://www.dolmar.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar PS-330
Inhaltszusammenfassung für Dolmar PS-330
- Seite 1 Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! Wichtige technische Information! Dieses Modell wird mit der neuen „QuickSet”- Sägeschiene geliefert. Bei der „QuickSet”- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem in der Sägeschiene vorgenommen. Ein herkömmlicher Kettenspanner ist in dieser Ausführung nicht vorhanden! PS-330 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Verpackung ................. 2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und hoffen, dass Sie mit dieser modernen Maschine zufrieden sein Lieferumfang ............... 3 werden. DOLMAR ist weltweit der älteste Hersteller von Ben- Symbole ................ -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 5. Kombischlüssel fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! 6. Betriebsanleitung (ohne Abbildung) Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen und Kettenbremse Warn- und Sicherheitshinweise... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Kettensäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit. Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen oder Zubehör, Schienen/Ketten Kombinationen und Längen,... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt 0,21 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 - bei Verwendung von DOLMAR-HP100 Öl 100:1 - bei Verwendung anderer Öle 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit bei max. Leistung 16,97... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME Hinweis: Die PS-330 werden serienmäßig ohne Zacken- STOP leiste geliefert. Bei Nachrüstung wie in Bild C ersichtlich, anbauen. Zur Befestigung der Zackenleiste wird ein Spezial- Schraubendreher benötigt (Best.-Nummern siehe Seite 22 unter Zubehör). ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- kette unbedingt Motor ausschalten, Kerzen- Montage der Sägeschiene und Sägekette... -
Seite 11: Sägekette Spannen/ Nachspannen
Sägekette spannen HINWEIS: Sägeschienenspitze leicht anheben und mit dem Kombi- schlüssel die Kettenspannvorrichtung „QuickSet” (H/6) Wird die Kettenbremse des demontierten Kettenradschutzes rechtsherum (im Uhrzeigersinn) drehen, bis Sägekette in versehentlich ausgelöst, muss sie vor der Montage des die Führungsnut der Schienenunterseite eingreift und an Kettenradschutzes wieder gelöst werden. -
Seite 12: Kettenbremse
Kettenbremse Die PS-330 sind serienmäßig mit einer beschleunigungsaus- lösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienen- spitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITS- HINWEISE“ Seite 6), wird die Kettenbremse bei ausreichend starkem Rückschlag durch Massenträgheit ausgelöst. - Seite 13 Sägekettenöl empfohlen. Teilweise wird von den regionalen Ordnungsbehörden die Verwendung von biolo- gisch abbaubarem Öl vorgeschrieben. Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig biologisch abbaubar. BIOTOP ist mit dem blauen Umwelt-Engel ausgezeichnet (RAL UZ 48).
-
Seite 14: Motor Starten
Motor sofort in Leerlaufstellung bringen und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette nach dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt Die Prüfung der Kettenbremse muss vor jedem Arbeitsbe- aufsuchen. ginn durchgeführt werden. -
Seite 15: Kettenschmierung Prüfen
Die Vergasereinstellung dient zur Erzielung optimaler Funktion, wirtschaftlichem Verbrauch und Betriebs- sicherheit. Sie muss bei warmem Motor, sauberem Luftfil- ter und richtig gespannter Sägekette erfolgen. Vergaser- einstellung von DOLMAR Fachwerkstatt durchführen lassen. Der Vergaser ist werksseitig bei Luftdruckverhältnissen in Meereshöhe eingestellt. Bei anderen Höhenunterschieden,... -
Seite 16: Winterbetrieb
Winterbetrieb Normalbetrieb Winterbetrieb Zur Vorbeugung gegen Vergaservereisung die bei niedrigen Muttern (A/4) lösen und Filterdeckel (B/1) abnehmen. Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Kombischlüssel (B/2) wie in Bild B ansetzen und Einsatz Temperaturen unter 0° C schneller die Betriebstemperatur zu (B/3) durch einen leichten Schlag gegen den Kombischlüs- erreichen, kann Warmluft vom Zylinder angesaugt werden sel heraustreiben. -
Seite 17: Sägeschiene Reinigen, Umlenkstern Nachschmieren
Der Schärfwinkel von 30° muss bei allen Hobelzähnen Feile und Feilenführung unbedingt gleich sein. Unterschiedliche Winkel verursa- Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- chen einen rauhen, ungleichmäßigen Kettenlauf, fördern kettenrundfeile ø 4,0 mm zu verwenden. Normale Rund- den Verschleiß und führen zu Kettenbrüchen! feilen sind ungeeignet. -
Seite 18: Bremsband- Und Kettenradinnenraum Reinigen
Innenraum, insbesondere den Bereich des Bremsbandes (A/5), mit einem Pinsel reinigen. Eine regelmäßige Überprüfung und Wartung dient zu Ih- rem eigenen Schutz und muss von einer DOLMAR- Fachwerkstatt ausgeführt werden. HINWEIS: Darauf achten, dass keine Rückstände in der Ölführungsnut (A/6) bleiben. -
Seite 19: Luftfilter Reinigen
Luftfilter reinigen STOP Wichtiger Hinweis: ACHTUNG: Um Augenverletzungen zu vermeiden, Schmutzpartikel nicht auspusten. Beim Sägen von trockenem Holz und Arbeiten unter staubi- Luftfilter nicht mit Kraftstoff reinigen. gen Bodenverhältnissen empfehlen wir die Verwendung ei- nes Robkoflok-Luftfilters (im Zubehör erhältlich). Der Luftfilter mit Pinsel oder weicher Bürste reinigen. -
Seite 20: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 21: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln, und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Orginal DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 22: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-330 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 412 030 061 Sternschiene 30 cm, QuickSet 412 035 061 Sternschiene 35 cm, QuickSet 528 092 046 Sägekette 3/8"... -
Seite 23: Eu-Konformitätserklärung
EU-Baumusterprüfbescheinigungs Nr.: PS-330 M6 03 06 24243 052 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheits- anforderungen der einschlägigen EU-Richtlinien entsprechen: EU-Maschinenrichtlinie 98/37/ EG, EU-EMV-Richtlinie 89/336/ EWG (geändert durch 91/263 EWG, 92/31 EWG und 93/68 EWG), Geräuschemission 2000/14/EG. - Seite 24 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 732 (4.04 D) http://www.dolmar.de...
