Inhaltszusammenfassung für Dolmar 109

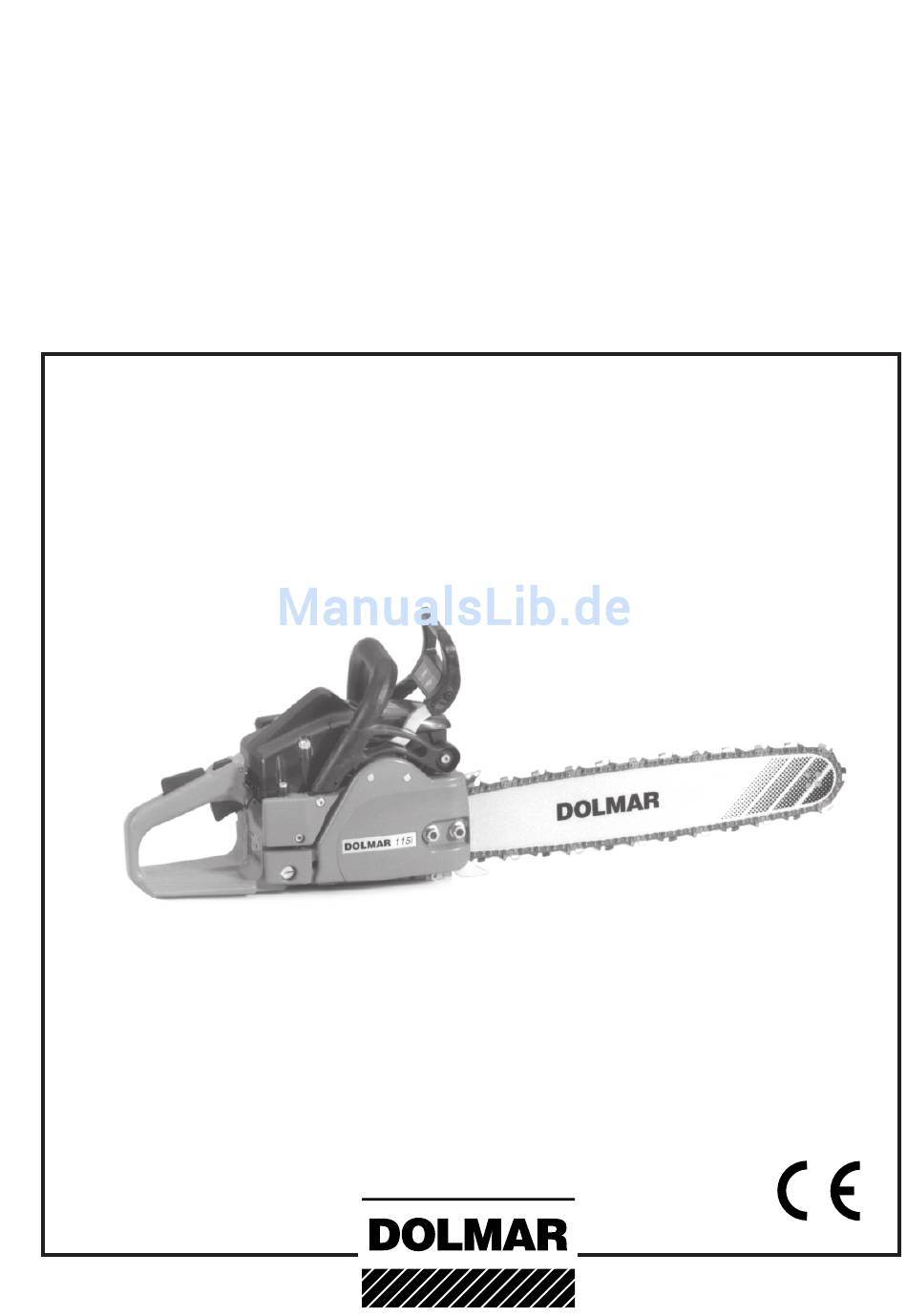

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! 109, 109 HappyStart 110i, 110i H 115i, 115i H http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und EU-Konformitätserklärung ..........2 hoffen, dass Sie mit dieser modernen Maschine zufrieden sein Verpackung ................. 2 werden. Lieferumfang ............... 3 Die DOLMAR-Motorsägen sind besonders leichte, handliche Symbole ................ -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Schraubendreher für Vergasereinstellung (nur bei Typ 110i, 110i H, 115i und 115i H im Lieferumfang) 7. Winkelschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! 8. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanweisung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Kettenöltank-Inhalt 0,28 0,28 0,28 0,28 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR -Öl 50:1 50:1 50:1 50:1 - bei Verwendung von DOLMAR HP 100 Öl 100:1 100:1 100:1 100:1 - bei Verwendung anderer Öle 40:1 40:1 40:1 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME STOP Montage der Sägeschiene und Sägekette Verwenden Sie das im Lieferumfang enthaltene Montage- ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- werkzeug für die folgenden Arbeiten. kette unbedingt Motor ausschalten, Kerzen- stecker ziehen (siehe Zündkerze auswechseln) Motorsäge auf einen stabilen Untergrund setzen und folgende und Schutzhandschuhe tragen! Schritte für die Montage Sägekette und Sägeschiene durch- führen:... -
Seite 11: Sägekette Spannen
Um ein gleichmäßiges Abnutzen der Sägeschiene zu erreichen, sollte beim Kettenwechsel die Sägeschiene ge- wendet werden. Die DOLMAR-Modelle sind serienmäßig mit einer beschleunigungs- auslösenden Kettenbremse ausgerüstet. Kommt es zu einem Rück- schlag (Kickback), der durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITSHINWEISE“... -
Seite 12: Betriebsstoffe / Tanken
Umwelt-Engel ausgezeichnet (RAL UZ 48). stufe API-TC) verwendet, das dem Kraftstoff beigemischt wird. BIOTOP Sägekettenöl ist in folgenden Verpackungsgrößen Werkseitig wurde der Motor auf das DOLMAR HP 100 Hoch- leistungs-Zweitaktöl mit einem umweltschonenden Mischungs- lieferbar: verhältnis von 100:1 ausgelegt. Dadurch wird eine lange Best.-Nr. -
Seite 13: Kettenschmierung Einstellen
HAUT- UND AUGENKONTAKT VERMEIDEN! Mineralölprodukte, auch Öle, entfetten die Haut. Bei wiederholtem und längerem Kontakt trocknet die Haut aus. Folgen können verschiedene Hauterkrankungen sein. Außerdem sind allergische Reaktionen bekannt. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Bei anhaltender Reizung sofort einen Arzt aufsuchen! Tanken STOP... -
Seite 14: Motor Starten
(Knopf springt heraus). Achtung: Der Motor muss nach Anlauf sofort in Leerlauf gebracht werden, da sonst Schäden an der Kettenbremse Die Modelle 109 und 111 haben kein Startventil. Der Start- eintreten können. vorgang bzw. die Einstellung des Vergasers entspricht Jetzt Kettenbremse lösen. -
Seite 15: Kettenbremse Prüfen
Motor sofort in Leerlaufstellung bringen und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette nach dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Vergaser einstellen Die Vergasereinstellung dient zur Erzielung optimaler Funktion, wirtschaftlichem Verbrauch und Betriebs- sicherheit. -
Seite 16: Winterbetrieb
Winterbetrieb Zur Vorbeugung gegen Vergaservereisung die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter 0° C schneller die Betriebstemperatur zu erreichen, kann Warmluft vom Zylinder angesaugt werden. Bei Temperaturen über 0° C muss unbedingt Kaltluft ange- saugt werden! Bei Nichtbeachtung können Schäden am Zylinder und Kolben entstehen! -
Seite 17: Sägeschiene Reinigen
Sägeketten: 093 (3/8”), 099 (3/8”), 086 (.325") Feile und Feilenführung Sägekette 086 (.325”) 093 (3/8”) 099 (3/8”) Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- Schärfwinkel α 30° 35° 25° Brustwinkel β kettenrundfeile zu verwenden: 85° 85° 60° Sägekette 086 (.325”): Die erste Hobelzahnhälfte mit Säge- Der Schärfwinkel (α) muss bei allen Hobelzähnen unbe- kettenrundfeile ø... -
Seite 18: Bremsband- Und Kettenradinnenraum Reinigen
Uhrzeigersinn drehen. schleiß ausgesetzt. Sägekette (A/3) und Sägeschiene (A/4) abnehmen. Eine regelmäßige Überprüfung und Wartung dient zu Ih- rem eigenen Schutz und muss von einer DOLMAR- Innenraum, insbesondere den Bereich des Bremsbandes Fachwerkstatt ausgeführt werden. (A/5), mit einem Pinsel reinigen. -
Seite 19: Luftfilter Reinigen
Luftfilter reinigen STOP Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau- Luftfilter und Vorfilter mit Pinsel oder weicher Bürste reini- ben). gen. Luftfilter (E/2) losschrauben und vom Ansaugkrümmer Stark verschmutzten Luftfilter in lauwarmer Seifenlauge abziehen. mit handelsüblichem Geschirrspülmittel auswaschen. Vorfilterdeckel (E/3) losschrauben und abnehmen (eine Luftfilter gut trocknen. -
Seite 20: Anwerfseil Auswechseln
Anwerfseil auswechseln STOP Vier Schrauben (A/1) herausschrauben. Ventilatorgehäu- Neues Seil (ø 4 mm, 1000 mm lang) wie in Bild B gezeigt se (A/2) unten etwas anheben, in Pfeilrichtung ziehen und einfädeln und die beiden Enden mit Knoten versehen. abnehmen. Knoten (B/1) in die Seiltrommel (B/3) einziehen. Alte Seilreste entfernen. -
Seite 21: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanweisung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 22: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 23: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste 109, 109 HappyStart Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und 110i, 110i H, 111, 115i, 115i H Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 415 033 631 Sternschiene .325", 33 cm (13") 415 038 631 Sternschiene .325", 38 cm (15") - Seite 24 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 125 (2.03 D) http://www.dolmar.de...
