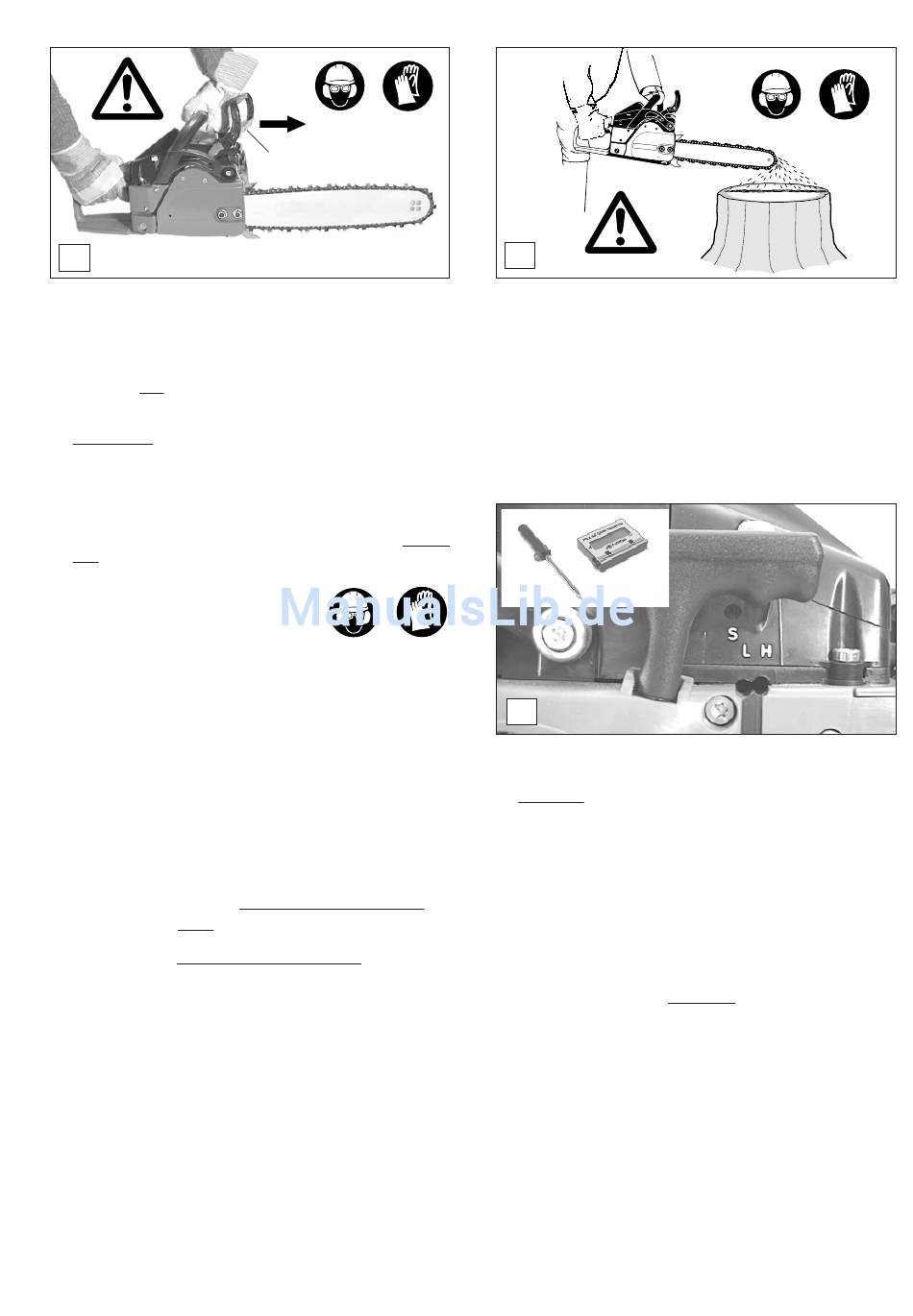

Kettenbremse prüfen
C
Die Prüfung der Kettenbremse muss vor jedem Arbeits-
beginn durchgeführt werden.
-
Motor wie beschrieben starten (sicheren Stand einnehmen
und Motorsäge so auf den Boden stellen, dass die Säge-
vorrichtung frei steht).
-
Bügelgriff fest mit einer Hand umfassen, andere Hand am
Handgriff.
-
Motor bei mittleren Drehzahlen laufen lassen und mit dem
Handrücken den Handschutz (C/1) in Pfeilrichtung drük-
ken, bis die Kettenbremse blockiert. Die Sägekette muss
jetzt sofort zum Stillstand kommen.
-
Motor sofort in Leerlaufstellung bringen und Kettenbremse
wieder lösen.
Achtung: Sollte die Sägekette nach dieser Prüfung
nicht sofort zum Stillstand kommen, darf auf keinen
Fall mit der Arbeit begonnen werden. Bitte DOLMAR
Fachwerkstatt aufsuchen.
Vergaser einstellen
Die Vergasereinstellung dient zur Erzielung optimaler
Funktion, wirtschaftlichem Verbrauch und Betriebs-
sicherheit. Sie muss bei warmem Motor, sauberem Luft-
filter und richtig gespannter Sägekette erfolgen. Verga-
sereinstellung von DOLMAR Fachwerkstatt durchführen
lassen.
Der Vergaser ist werksseitig bei Luftdruckverhältnissen in
Meereshöhe eingestellt. Bei anderen Höhenunterschieden,
Wetter, Temperatur oder der Luftfeuchtigkeit sowie durch den
Einlaufvorgang bei einer neuen Maschine kann es notwendig
sein, die Einstellung geringfügig zu korrigieren.
Ein Drehzahlmesser (E/1, Best.-Nr. 950 233 210) ist für
die optimale Einstellung notwendig, da ein Überschreiten
der zulässigen Höchstdrehzahl zu Überhitzung und
Schmierstoffmangel führt. Gefahr von Motorschäden!
Bei Einstellungen ohne Drehzahlmesser darf die angege-
bene Grundeinstellung der Hauptdüse (H) nicht unter-
schritten werden. Gefahr von Motorschäden durch Über-
hitzung und Schmierstoffmangel!
Vergasereinstellung mit Vergaserschraubendreher (E/2, im
Montagewerkzeug nur bei 110 und 115) vornehmen. Er besitzt
eine angegossene Nase, die als Einstellhilfe dient (Best.-Nr.
944 340 001).
Vor der Einstellung des Vergasers Motor 3-5 Minuten warm-
fahren. Hohe Drehzahlen meiden!
Folgende Arbeitsschritte sind für eine korrekte Einstel-
lung notwendig:
1. Grundeinstellung (bei ausgeschaltetem Motor)
Motor starten und warmfahren
2. Leerlauf einstellen
3. Max. zulässige Höchstdrehzahl einstellen
4. Beschleunigung kontrollieren
5. Leerlaufdrehzahl kontrollieren
Schritte (ab Punkt 2) wiederholen, bis Leerlaufdrehzahl,
gute Beschleunigung und max. zulässige Drehzahl er-
reicht sind.
1
Kettenschmierung prüfen
D
Niemals ohne ausreichende Kettenschmierung sägen. Sie
verringern sonst die Lebensdauer der Sägevorrichtung!
Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung
prüfen.
Die Ölförderung kann auf folgende Weise geprüft werden:
-
Motorsäge starten.
-
Laufende Sägekette ca. 15 cm über einen Baumstumpf
oder Boden halten (geeignete Unterlage verwenden).
Bei ausreichender Schmierung bildet sich eine leichte Ölspur
durch das abspritzende Öl. Auf Windrichtung achten und sich
nicht unnötig dem Schmierölnebel aussetzen!
2
1
E
1. Grundeinstellung
Einstellschrauben für Hauptdüse (H) und Leerlaufdüse (L)
behutsam bis zum fühlbaren Anschlag rechtsherum (im
Uhrzeigersinn) hineindrehen.
Einstellschraube (H) und (L) eine Umdrehung linksherum
(gegen den Uhrzeigersinn) herausdrehen.
2. Leerlauf einstellen
Leerlaufdrehzahl gemäß technischer Daten einstellen.
Hineindrehen der Einstellschraube (S) im Uhrzeigersinn:
Leerlaufdrehzahl steigt an. Herausdrehen gegen den Uhr-
zeigersinn: Leerlaufdrehzahl fällt ab. Sägekette darf nicht
mitlaufen.
3. Höchstdrehzahl einstellen
Höchstdrehzahl durch minimales Regulieren der Einstell-
schraube (H) gemäß technischer Daten einstellen. Hinein-
drehen der Einstellschraube (H) im Uhrzeigersinn: Dreh-
zahl steigt an. Herausdrehen gegen den Uhrzeigersinn:
Drehzahl fällt ab.
4. Beschleunigung kontrollieren
Bei Betätigung des Gashebels muss der Motor übergangs-
los von Leerlauf auf hohe Drehzahlen beschleunigen.
Bei zu träger Beschleunigung Einstellschraube (L) in klei-
nen Stufen gegen den Uhrzeigersinn herausdrehen, je-
doch maximal 1/4 Umdrehung mehr.
5. Leerlaufdrehzahl kontrollieren
Leerlaufdrehzahl nach Einstellen der maximal zulässigen
Höchstdrehzahl kontrollieren (Sägekette darf nicht mit-
laufen).
Einstellvorgang ab Punkt 2 wiederholen, bis Leerlaufdreh-
zahl, gute Beschleunigung und max. zulässige Drehzahl
erreicht sind.
15
