<2. Подсоединение фильтра с фиксатором>

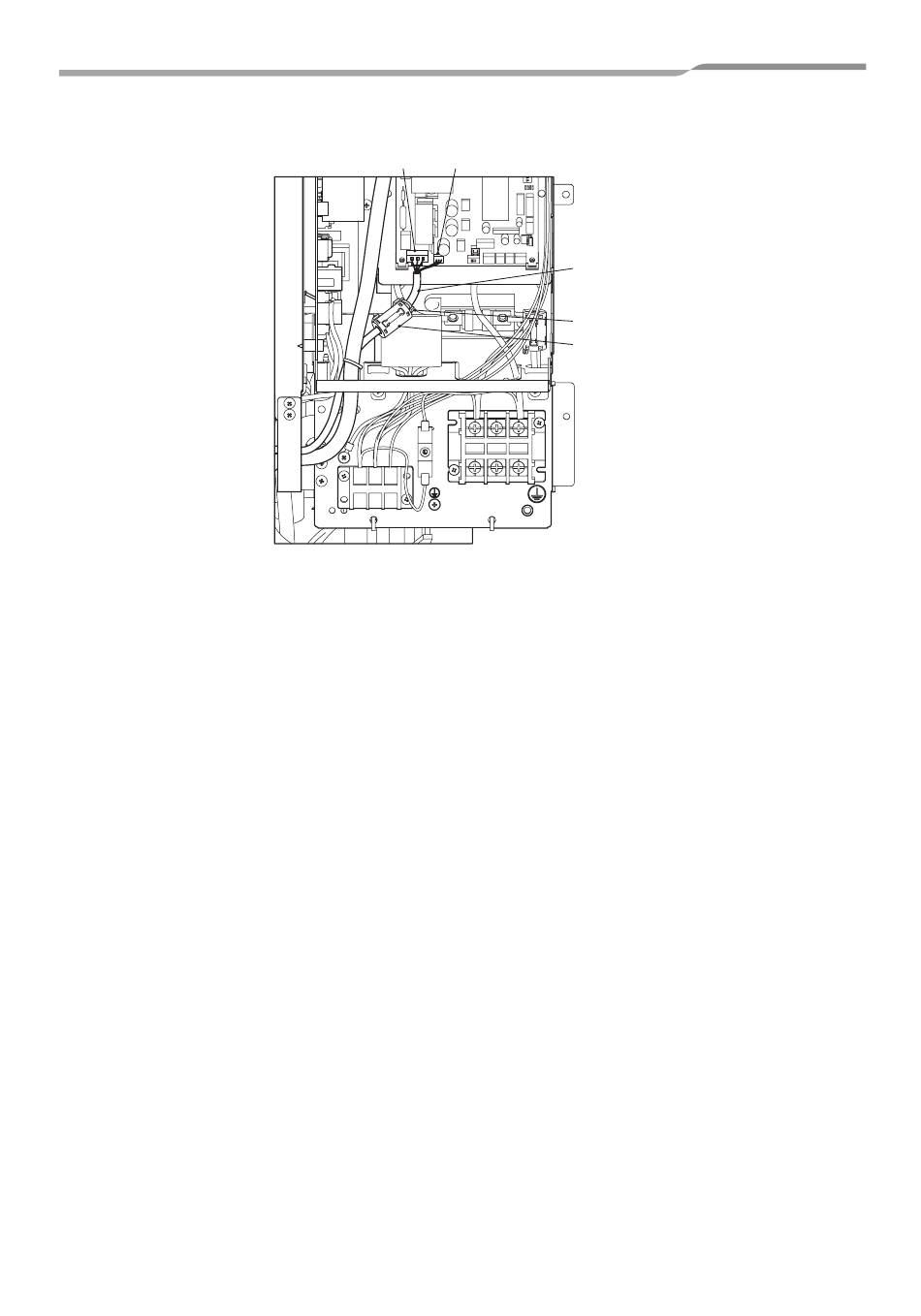

Подсоедините прилагаемый фильтр с фиксатором к нижнему кабелю вентиляторного двигателя.
• Убедитесь, что фиксатор фильтра надежно закреплен.
• Пропустите прилагаемый хомутик через верхнее отверстие фильтра с фиксатором и
прикрепите его к кабелю вентиляторного двигателя.
• Кабель вентиляторного двигателя подключается к разъемам CN301 и CN300 на интерфейсной
плате внешнего блока.
19-RU
CN301 CN300
– 211 –
Outdoor Unit Installation Manual
Кабель вентиляторного
двигателя
Хомутик
Фильтр с фиксатором
