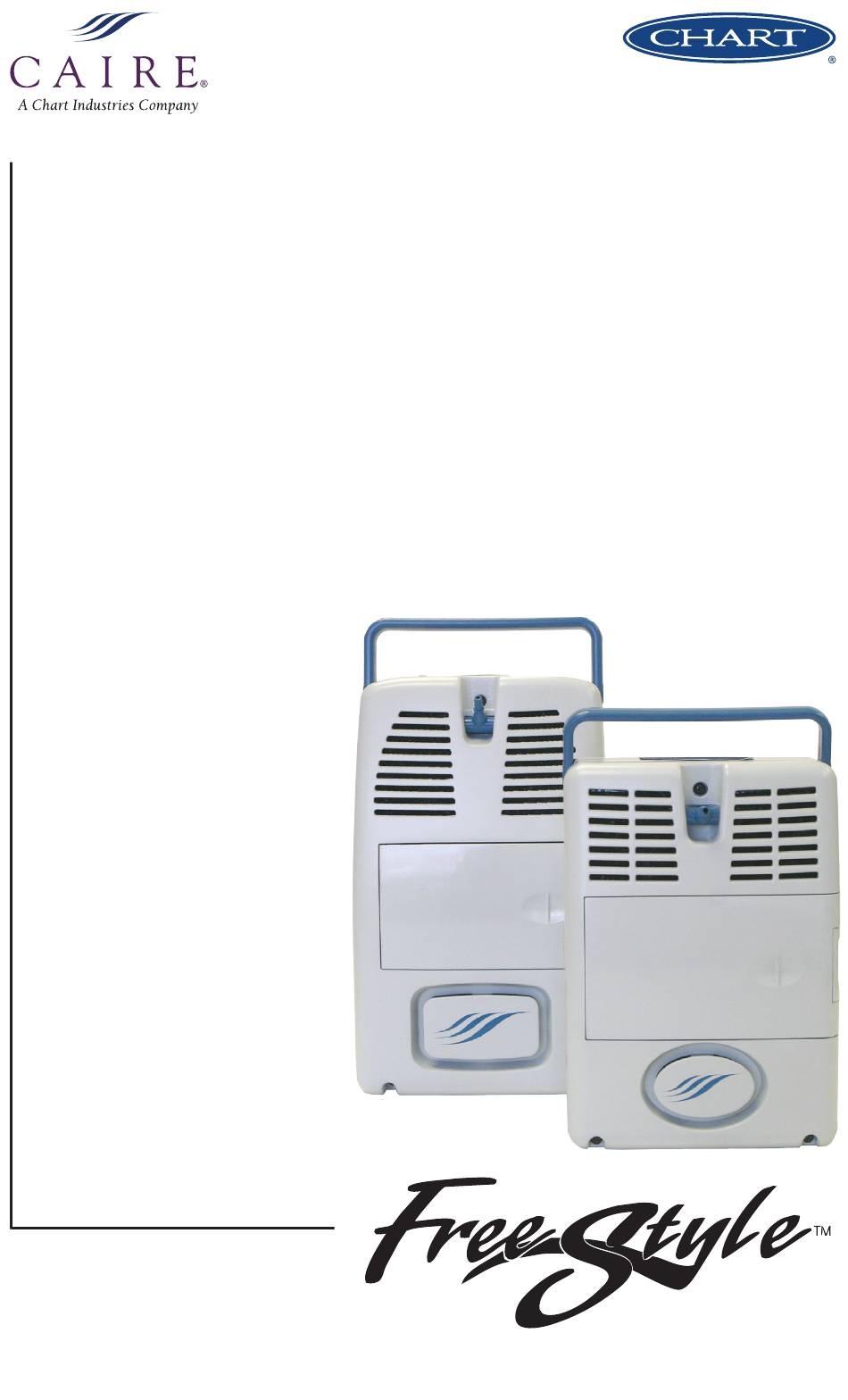

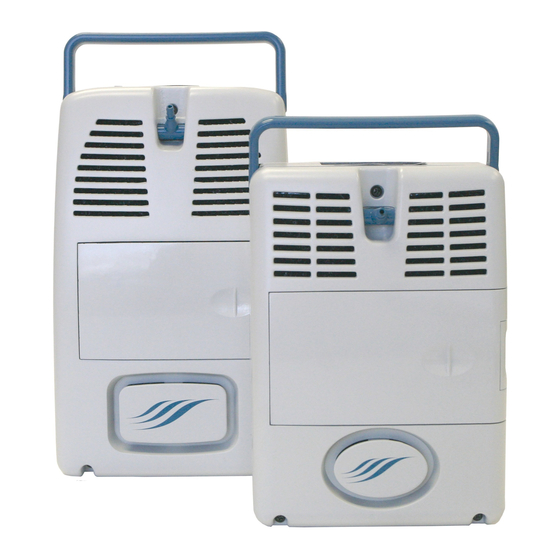

Seite 1 User Manual Manuel d’utilisation Bedienungsanleitung Manual del usuario Manuale dell’utente Manual do usuário Gebruikershandleiding Brugervejledning Bruksanvisning Användarhandbok Käyttöopas Εγχειρίδιο χρήστη Kullanıcı El Kitabı FreeStyle & FreeStyle ™ ™...
Seite 2: Inhaltsverzeichnis
What is the Oxygen Concentrator ............4 Why Your Physician Prescribed Oxygen ..........4 Operator Profile ..................5 Unpacking Your FreeStyle or FreeStyle 5 ..........5 Getting to Know Your FreeStyle or FreeStyle 5 ........6 Indications for Use .................8 Contraindications for Use ..............8 Safety Guidelines ...................8 Operating Instructions ................13...
Seite 3: User Controls & System Status Indicators
This symbol is to remind the equipment owners to return it to a recycling facility at the end of its life, per Waste Electrical and Electronic Equipment (WEEE) Directive. FreeStyle & FreeStyle 5 User Manual — 3...
Seite 4: What Is The Oxygen Concentrator
78% nitrogen, and 1% other gasses. In the the user breathes in and delivers a pulse of oxygen FreeStyle and FreeStyle 5, room air is drawn into at the beginning of each inhalation. Pulse flow the machine through the air intake. It then passes delivery is ideal for activities and time away from through an adsorbent material called “molecular...
Seite 5: Operator Profile
• User’s Manual FreeStyle 5: • Portable Oxygen Concentrator • Carrying Bag • Shoulder Strap • Carry-All Accessory Bag • Battery Pack • AC Power Supply • DC Power Supply • User’s Manual FreeStyle & FreeStyle 5 User Manual — 5...
Seite 6: Getting To Know Your Freestyle Or Freestyle 5
Getting to Know Your FreeStyle or FreeStyle 5 Become familiar with the key features of the FreeStyle and FreeStyle 5 and their control panels Handle Control Panel Oxygen Outlet Air Outlet(s) Inlet for Power Connections Battery Pack Air Intake/Filter Battery Pack...
Seite 7 Alarm Indicator Light: Indicates an alarm condition on the concentrator. A prompt response is necessary. Refer to the troubleshooting table in this manual, and contact your homecare provider if necessary for assistance. FreeStyle & FreeStyle 5 User Manual — 7...
Seite 8: Indications For Use
PHYSICIAN. WARNING: NOT FOR USE IN THE PRESENCE OF CAUTION: Important information for FLAMMABLE ANESTHETICS. preventing damage to the FreeStyle or FreeStyle 5. WARNING: AS WITH ANY ELECTRICALLY POWERED DEVICE, THE USER MAY EXPERIENCE PERIODS OF NON-OPERATION AS A RESULTS OF ELECTRICAL Note: Information needing special attention.
Seite 9 THE DEVICE. TOO MANY PLUGS INTO ONE OF FLAMMABLE SUBSTANCES. OUTLET CAN RESULT IN AN OVERLOAD TO THE ELECTRICAL PANEL CAUSING THE BREAKER/ FUSE TO ACTIVATE OR FIRE IF THE BREAKER OR FUSE FAILS TO OPERATE. FreeStyle & FreeStyle 5 User Manual — 9...
Seite 10 IS OFF WHEN THE OXYGEN CONCENTRATOR IS AN ALTERNATE SOURCE OF SUPPLEMENTAL NOT IN USE. OXYGEN IN THE EVENT OF A POWER OUTAGE, WARNING: THE FREESTYLE OR FREESTYLE 5 ALARM CONDITION, OR MECHANICAL FAILURE. MUST BE OFF AND DISCONNECTED FROM CONSULT YOUR PHYSICIAN OR EQUIPMENT...
Seite 11 For proper battery disposal, contact your temperature before being powered on. Equipment Provider or your local government agency for disposal requirements. FreeStyle & FreeStyle 5 User Manual — 11...
Seite 12 Specifications FreeStyle FreeStyle 5 Dimensions 8.6 in x 6.1 in x 3.6 in 10.7 in x 6.6 in x 4.4 in (21.8 cm x 15.5 cm x 9.1 cm) (27.2 cm x 16.8 cm x 11.2 cm) Weight (w/ Battery 4.9 lbs (2.2 kg)
Seite 13: Operating Instructions
Operating Instructions 1 Locate and position the FreeStyle or FreeStyle 5 3 Insert the AC or DC power supply into the in a proper location for use. receptacle on the right side of the unit if a The concentrator should be well-ventilated so...
Seite 14 5 Turn on the FreeStyle or FreeStyle 5 by pressing the numeric flow selection button of the pulse flow setting prescribed by your physician to turn on the device. A brief audible alarm will sound to indicate the device has powered on and the green light above the flow selection button you pressed should remain illuminated.
Seite 15: Power Supplies
BATT button. Align the battery with the front housing from the right side of the FreeStyle or FreeStyle 5 so that it will slide into the empty compartment. Push the battery inward until you hear a click to confirm that it has locked in place.
Seite 16 To check the battery charge when it is not installed BATTERY OPERATING DURATION: in the FreeStyle or FreeStyle 5, turn the battery on When external AC or DC power is disconnected, its back and press the TEST button. The battery...
Seite 17: Freestyle Ac & Dc Power Supply
It replaces separate AC and DC power connector inlet on the side of the power supplies so you only have a carry and keep FreeStyle. Be sure to push inward so that the up with one power supply. connection is secure.
Seite 18 5. If the battery pack is in need of re-charge, the battery status indicator lights should blink accordingly to show charging. 6. Turn on the FreeStyle by pressing the numeric flow selection button of the pulse flow setting prescribed by your physician to turn on the device.
Seite 19: Freestyle 5 Ac & Dc Power Supply
(See Battery Pack section). 6. Turn on the FreeStyle 5 by press the numeric flow selection button of the pulse flow setting prescribed by your physician to turn on the device.
Seite 20 (See Battery Pack secure. section) . 6. Turn on the FreeStyle 5 by pressing the numeric flow selection button of the pulse flow setting prescribed by your physician to turn on the device.
Seite 21: Cleaning, Care & Routine Maintenance
Cleaning, Care & Routine Maintenance ROUTINE MAINTENANCE 2. Remove the filter from the cover. Servicing of internal components inside of the cabinet of the FreeStyle or FreeStyle 5 must be performed by the oxygen provider. The operator is responsible for the following maintenance procedures.
Seite 22: Battery Disposal
may also cause the battery to generate heat, smoke, CLEANING catch fire, or explode. The battery pack should Turn OFF the unit and disconnect from AC or DC be stored in a stable environment characterized power before any cleaning or disinfection activity. by low-humidity (less than 70% RH) and free of DO NOT spray the outer case directly.
Seite 23: Alarm Conditions
If the alarm continues to sound, change A brief alarm sounds when the FreeStyle or to another source of oxygen as available, and FreeStyle 5 is first powered on. This is normal. The contact your Equipment Provider. concentrator begins to operate once the brief alarm stops.
Seite 24: Troubleshooting
Troubleshooting Problem Probable Cause Solution FreeStyle does not operate when Battery is discharged. Power the unit through the DC outlet, or an AC a pulse flow selection button is outlet. Malfunction. pressed. Contact your Equipment Provider, and change to another source of oxygen as necessary.
Seite 25: Travel Information
Travel Information The FreeStyle and FreeStyle 5 are both FAA of the expected maximum trip duration (flight approved for use on-board commercial aircraft. times, ground time before and after the flight, Prior to any travel (airline, train, cruise, etc.) you connections, and unexpected delays).
Seite 26: Carrying Bag Instructions
Carrying Bag Instructions To insert and secure your FreeStyle or FreeStyle 5 SHOULDER STRAP INSTALLATION unit in the carrying bag, utilize the following 1. Unclip the carry handle. instructions. INSERTING UNIT INTO CARRYING 1. Insert unit into bottom of bag, properly aligning filters and battery openings.
Seite 27: Materials In Direct Contact With The Operator
Guidance and Manufacturer’s Declaration —Electromagnetic Emissions The FreeStyle and FreeStyle 5 are intended for use in the electromagnetic environment specified below. The customer or the user of the FreeStyle and FreeStyle should assure that it is used in such an environment. Emissions Test...
Seite 28: Guidance And Manufacturer's Declaration-Electromagnetic Immunity
Guidance and Manufacturer’s Declaration—Electromagnetic Immunity The FreeStyle and FreeStyle 5 are intended for use in the electromagnetic environment specified below. The customer or the user of the FreeStyle and FreeStyle 5 should assure that it is used in such an environment. Immunity test...
Seite 29 Guidance and Manufacturer’s Declaration–Electromagnetic Immunity The FreeStyle and FreeStyle 5 are intended for use in the electromagnetic environment specified below. The customer or the user of the FreeStyle and FreeStyle should assure that it is used in such an environment. Immunity test...
Seite 30 The FreeStyle and FreeStyle 5 are intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of the FreeStyle and FreeStyle 5 can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and the FreeStyle and FreeStyle 5 as recommended below, according to the maximum output power of the communications equipment.
Seite 31 Conditions d’alarme ................52 Dépannage ....................53 Informations relatives au transport ............54 Accessoires ..................54 Instructions relatives au sac de transport ..........55 Matériaux en contact direct avec ............56 l’utilisateur ...................56 Test CEM .....................56 Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 31...
Seite 32: Commandes D'utilisation Et Indicateurs D'état Du Système
Commandes d’utilisation et indicateurs d’état du système Symbole Description Symbole Description Consulter le mode d’emploi Ne pas démonter Icône d’interdiction de fumer : ne pas Ne pas utiliser de graisse ou d’huile. fumer à proximité de l’appareil. Ce côté vers le haut Maintenir à...
Seite 33: Qu'est-Ce Que Le Concentrateur D'oxygène
Pour fonctionner correctement, notre corps a besoin d’un apport régulier. Votre médecin vous a recommandé un débit ou un réglage à définir afin de traiter votre affection respiratoire. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 33...
Seite 34: Profil De L'utilisateur
électrique ou d’une panne du concentrateur. L’utilisation du concentrateur n’exige aucune compétence ni connaissance particulière. Déballage de votre appareil FreeStyle ou FreeStyle 5 Vérifiez que tous les composants repris ci-dessous sont inclus dans l’emballage. En l’absence d’un composant, contactez immédiatement votre...
Seite 35: Présentation De Votre Appareil Freestyle Ou Freestyle 5
Présentation de votre appareil FreeStyle ou FreeStyle 5 Découvrez toutes les caractéristiques clés des appareils FreeStyle ou FreeStyle 5, ainsi que de leur panneau de commande. Poignée Panneau de commande Sortie d'oxygène Sortie(s) d’air Entrée pour les raccordements électriques Batterie Admission d’air/...
Seite 36 Témoin lumineux d’alarme Témoins lumineux de l’indicateur de Indicateur de la batterie débit pulsé Bouton d’état de Boutons de la batterie sélection du débit Boutons de sélection du débit : Bouton d’état de la batterie : Pour allumer ou éteindre l’appareil, appuyez sur Appuyez une fois sur ce bouton pour afficher le bouton numérique du réglage du débit pulsé.
Seite 37: Indications D'utilisation
AVERTISSEMENT : SI VOUS FUMEZ, VOUS DEVEZ TOUJOURS RESPECTER CES TROIS ÉTAPES PRIMORDIALES APRÈS AVOIR UTILISÉ L’APPAREIL : ARRÊTEZ LE CONCENTRATEUR D’OXYGÈNE, RETIREZ LA CANULE ET QUITTEZ LA PIÈCE DANS LAQUELLE SE TROUVE L’APPAREIL. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 37...
Seite 38 AVERTISSEMENT : EN CAS DE CHUTE, AVERTISSEMENT : NE LAISSEZ PAS LES ORIFICES DE DÉTÉRIORATION OU D’EXPOSITION D’ADMISSION ET D’ÉVACUATION D’AIR À L’EAU DU CONCENTRATEUR S’OBSTRUER. VEILLEZ À NE PAS FAIRE TOMBER D’OXYGÈNE, CONTACTEZ VOTRE L’APPAREIL OU À INSÉRER DES OBJETS DANS SES ORGANISME DE SOINS DE SANTÉ...
Seite 39 AVERTISSEMENTS DE SÉCURITÉ SUIVANTS : AVERTISSEMENT : NE LAISSEZ PERSONNE FUMER ET N’UTILISEZ PAS DE BOUGIES OU DE FLAMMES NUES DANS LA MÊME PIÈCE QUE L’APPAREIL OU QUE LES ACCESSOIRES DE TRANSPORT D’OXYGÈNE. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 39...
Seite 40 AVERTISSEMENT : L’APPAREIL MISE EN GARDE : VEILLEZ À NE PAS laisser le concentrateur d'oxygène ou FREESTYLE OU FREESTYLE 5 NE DOIT l'alimentation connecté dans le véhicule PAS ÊTRE UTILISÉ OU BRANCHÉ DANS si le moteur est arrêté, afin de ne pas UNE ALIMENTATION EXTERNE décharger la batterie du véhicule.
Seite 41: Caractéristiques Techniques
* À une pression atmosphérique de 101 kPa (14,7 psi) et une température de 21 °C (70 °F). **Le fonctionnement en dehors de ces caractéristiques techniques peut limiter la capacité du concentrateur à fournir une concentration en oxygène adéquate à des débits plus élevés. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 41...
Seite 42: Instructions D'utilisation
Instructions d’utilisation 1 Localisez et placez l’appareil FreeStyle ou 3 Insérez l’alimentation CA ou CC dans le FreeStyle 5 dans un endroit approprié. connecteur situé sur la droite de l’appareil si vous a Le concentrateur doit être correctement devez recharger la batterie et/ou utiliser l’appareil ventilé, de sorte que les orifices d’admission...
Seite 43 8 Pour éteindre l’appareil FreeStyle ou FreeStyle 5, appuyez sur le bouton correspondant au témoin lumineux de débit pulsé qui est allumé. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 43...
Seite 44: Alimentations
Alimentations RETRAIT DE LA BATTERIE : Appuyez sur le bouton de déblocage de la batterie Les appareils FreeStyle et FreeStyle 5 peuvent être situé sur l’appareil FreeStyle ou FreeStyle 5. alimentés de trois façons : Tout en MAINTENANT ce bouton, faites glisser •...
Seite 45: Autonomie De La Batterie
(25-100 %) clignotent pendant le option, la batterie se charge complètement en chargement, jusqu’à ce que chacun de leur niveau 4 ou 5 heures. de charge soit atteint. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 45...
Seite 46: Alimentation Ca Et Cc De L'appareil Freestyle
CA et CC distinctes, pour les raccordements électriques située sur vous pouvez le transporter où vous voulez et le côté de l’appareil FreeStyle. Veillez à bien l’utiliser grâce à une seule alimentation. l’enfoncer. L’alimentation universelle inclut les composants suivants : 1.
Seite 47 7. Pour mettre en marche l’équipement, allumez l’appareil FreeStyle en appuyant sur le bouton numérique de sélection du débit du réglage du débit pulsé prescrit par votre médecin. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 47...
Seite 48: Alimentation Ca Et Cc De L'appareil Freestyle 5
(consultez la section relative à la batterie). 6. Pour mettre en marche l’équipement, allumez l’appareil FreeStyle 5 en appuyant sur le bouton numérique de sélection du débit du réglage du débit pulsé prescrit par votre médecin.
Seite 49 2. Raccordez le cordon d’alimentation CC à un allume-cigare ou à une prise CC pour accessoire. 3. Démarrez votre véhicule. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 49...
Seite 50: Nettoyage, Entretien Et Maintenance Régulière
MAINTENANCE RÉGULIÈRE 2. Retirez le filtre de son capot. L’entretien des composants internes du boîtier de l’appareil FreeStyle ou FreeStyle 5 doit être réalisé par votre fournisseur d’oxygène. Quant à l’utilisateur, il doit se charger des procédures de maintenance suivantes.
Seite 51 Respectez les instructions du remplacement. fabricant du produit de nettoyage. Des pièces de rechange peuvent également être obtenues auprès de votre fournisseur d’oxygène. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 51...
Seite 52: Conditions D'alarme
Dans ce cas, la concentration raccord entre la canule et l’appareil FreeStyle ou en oxygène que fournit l’appareil FreeStyle est FreeStyle 5, puis veillez à ce que la canule nasale inférieure aux caractéristiques de l’appareil. Vous soit correctement positionnée sur votre visage.
Seite 53: Dépannage
CC pour réinitialiser le disjoncteur dans une prise CC. prise CC. l’alimentation CC. Tous les autres problèmes. Passez à une autre source d’oxygène et contactez le fournisseur de votre équipement. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 53...
Seite 54: Informations Relatives Au Transport
Informations relatives au transport L’utilisation des appareils FreeStyle et FreeStyle 5 à (temps de vol, temps au sol avant et après le vol, bord d’avions commerciaux a été approuvée par la correspondances et retards imprévus). FAA. Avant tout voyage (avion, train, bateau, etc.) : Remarque : en cas de voyage en avion, il est recommandé...
Seite 55: Instructions Relatives Au Sac De Transport
2. Fixez la plus grande sangle dans le même clip. 2. Fermez les fermetures éclair situées au bas de la poche. 3. Attachez l’extrémité à l’autre côté de la poignée de transport. Manuel d’utilisation des appareils FreeStyle et FreeStyle 5 — 55...
Seite 56: Matériaux En Contact Direct Avec
Directives et déclaration du fabricant - Émissions électromagnétiques Les appareils FreeStyle et FreeStyle 5 sont conçus pour être utilisés dans l’environnement électromagnétique décrit ci-dessous. Le client ou l’utilisateur des appareils FreeStyle et FreeStyle 5 doit s’assurer que ces derniers sont utilisés dans un environnement de ce type.
Seite 57 Directives et déclaration du fabricant - Immunité électromagnétique Les appareils FreeStyle et FreeStyle 5 sont conçus pour être utilisés dans l’environnement électromagnétique décrit ci-dessous. Le client ou l’utilisateur des appareils FreeStyle et FreeStyle 5 doit s’assurer que ces derniers sont utilisés dans un environnement de ce type.
Seite 58 Directives et déclaration du fabricant - Immunité électromagnétique Les appareils FreeStyle et FreeStyle 5 sont conçus pour être utilisés dans l’environnement électromagnétique décrit ci-dessous. Le client ou l’utilisateur des appareils FreeStyle et FreeStyle 5 doit s’assurer que ces derniers sont utilisés dans un environnement de ce type.
Seite 59 FreeStyle et FreeStyle 5 peut prévenir les perturbations électromagnétiques en respectant les distances minimum recommandées ci-dessous pour la séparation entre les équipements de communication RF portables et mobiles (émetteurs) et les appareils FreeStyle et FreeStyle 5, en fonction de la puissance maximum de sortie de l’équipement de communication.
Seite 60 Was genau ist der Sauerstoffkonzentrator? ..........62 Gründe für die Verschreibung von Sauerstoff durch den Arzt .....62 Profil des Anwenders ................63 Auspacken des FreeStyle oder FreeStyle 5 ..........63 Einführung in den FreeStyle oder den FreeStyle 5 ......64 Gebrauchshinweise ................66 Gegenanzeigen ..................66 Sicherheitsrichtlinien ................66 Gebrauchsanweisungen ................71...
Seite 61: Steuerungselemente Und Systemstatusanzeigen
CE-Zeichen tragen. Das Gerät muss gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte am Ende seiner Lebensdauer zu einer geeigneten Recyclingstelle gebracht werden und darf nicht mit dem normalen Hausmüll entsorgt werden. FreeStyle und FreeStyle 5 Bedienungsanleitung — 61...
Seite 62: Was Genau Ist Der Sauerstoffkonzentrator
Sauerstoff hindurch. Das Ergebnis ist hochreiner Akkus für einen kontinuierlichen Fluss. Sowohl Sauerstoff, der dem Nutzer zugeführt wird. der FreeStyle als auch der FreeStyle 5 sind leicht genug, um am Griff, mit den Schultergurten Im FreeStyle und FreeStyle 5 werden oder auf dem Rücken getragen zu werden.
Seite 63: Profil Des Anwenders
• Akkupack • Universelles Netzteil (Gleich- oder Wechselstrom) • Wechselstromkabel • DC-Stromkabel • Bedienungsanleitung FreeStyle 5: • Tragbarer Sauerstoffkonzentrator • Transporttasche • Schulterriemen • Carry-All-Zubehörtasche • Akkupack • Wechselstrom-Netzteil • Gleichstrom-Netzteil • Bedienungsanleitung FreeStyle und FreeStyle 5 Bedienungsanleitung — 63...
Seite 64: Einführung In Den Freestyle Oder Den Freestyle 5
Einführung in den FreeStyle oder den FreeStyle 5 Machen Sie sich mit den Hauptfunktionen sowie den dazugehörigen Bedienfeldern des FreeStyle und FreeStyle 5 vertraut Griff Bedienfeld Sauerstoffauslass Luftauslass/- auslässe Eingang für Stromanschlüsse Akkupack Lufteinlass/ Akkupack- Filterabdeckung Entriegelungsknopf 64 — MN218-C4 A German...
Seite 65 Weist auf einen Alarmzustand des Konzentrators hin. Es sind schnelle Maßnahmen erforderlich. Sehen Sie in der Tabelle „Fehlerbehebung“ dieser Anleitung nach, und setzen Sie sich mit Ihrem Pflegeanbieter in Verbindung, falls Sie Hilfe benötigen. FreeStyle und FreeStyle 5 Bedienungsanleitung — 65...
Seite 66: Warn- Und Sicherheitshinweise Sind Folgendermaßen Gekennzeichnet
WARNUNG: DAS GERÄT DARF NICHT VERWENDET WERDEN, WENN BRENNBARE ANÄSTHETIKA VORHANDEN SIND. VORSICHT: Wichtige Informationen, um WARNUNG: WIE ALLE ELEKTRISCH BETRIEBENEN Schaden am FreeStyle oder FreeStyle 5 zu GERÄTE KANN AUCH DER SAUERSTOFFKONZENTRATOR, vermeiden. BEISPIELSWEISE BEI EINEM STROMAUSFALL ODER WENN EINE WARTUNG DURCH EINEN QUALIFIZIERTEN Hinweis: Besonders zu beachtende Informationen.
Seite 67 BESCHLEUNIGT DIE VERBRENNUNG ENTZÜNDLI- DIE VERBINDUNG ZU VIELER STECKER MIT CHER SUBSTANZEN. EINER STECKDOSE KANN DEN SCHALTSCHRANK ÜBERLASTEN UND ZUM AUSLÖSEN VON TRENN- SCHALTER/SICHERUNG ODER BEI FEHLFUNK- TION VON TRENNSCHALTER/SICHERUNG ZUM AUSBRUCH EINES FEUERS FÜHREN. FreeStyle und FreeStyle 5 Bedienungsanleitung — 67...
Seite 68 NICHTS IN DIESE HINEINFALLEN. HIERDURCH VERWENDET WIRD. KANN SICH DER SAUERSTOFFKONZENTRATOR WARNUNG: VOR DEM ENTFERNEN DES ÜBERHITZEN UND DIE LEISTUNG AKKUPACKS MUSS DER FREESTYLE BZW. DER BEEINTRÄCHTIGT WERDEN. FREESTYLE 5 AUSGESCHALTET UND VON DER WARNUNG: DAS RAUCHEN WÄHREND DER EXTERNEN STROMVERSORGUNG GETRENNT SAUERSTOFFVERABREICHUNG IST DER WERDEN.
Seite 69 Tabelle oben beschriebenen Betriebsbedingungen gelagert, Sie sich für Anweisungen zur ordnungsgemäßen sollte dem Gerät vor dem Anschalten Zeit gelassen Batterieentsorgung an den Bereitsteller Ihres Gerätes werden, eine übliche Betriebstemperatur zu erreichen. oder eine örtliche zuständige Stelle. FreeStyle und FreeStyle 5 Bedienungsanleitung — 69...
Seite 70: Technische Daten
Technische Daten FreeStyle FreeStyle 5 Abmessungen 21,8 cm x 15,5 cm x 9,1 cm 27,2 cm x 16,8 cm x 11,2 cm (8,6 Zoll x 6,1 Zoll x 3,6 Zoll) (10,7 Zoll x 6,6 Zoll x 4,4 Zoll) Gewicht (mit Akkupack)
Seite 71: Gebrauchsanweisungen
Gebrauchsanweisungen 1 Platzieren und positionieren Sie den FreeStyle 3 Stecken Sie das AC- oder DC-Netzteil in die oder FreeStyle 5 an einem für die Nutzung Dose auf der rechten Seite des Geräts ein, geeigneten Standort. wenn Sie den Akkupack aufladen und/oder das a Der Konzentrator sollte gut belüftet sein,...
Seite 72 5 Schalten Sie den FreeStyle oder den FreeStyle 5 durch Drücken des numerischen Impulsfluss- Wahlschalters der Impulsfluss-Einstellung ein, die Ihnen Ihr Arzt verordnet hat. Wenn das Gerät eingeschaltet wird, ertönt ein kurzer akustischer Alarm und das grüne Licht über der Fluss-Auswahltaste, die Sie gedrückt haben, bleibt nun permanent an.
Seite 73: Stromversorgung
Stromversorgung ENTFERNEN DES AKKUS: Ziehen Sie den Akku-Entriegelungsknopf nach Der FreeStyle und der FreeStyle 5 können auf 3 außen und weg vom FreeStyle oder FreeStyle 5. Arten betrieben werden: HALTEN Sie diesen Knopf gedrückt, während Sie • Wiederaufladbarer Akkupack den Akku durch Wegdrücken vom Konzentrator •...
Seite 74: Inbetriebsetzungsladung
INBETRIEBSETZUNGSLADUNG: 3,0 Stunden 1,75 Stunden (3 Std.) (1 Std. 45 Min.) Der neue Akku Ihres FreeStyle oder FreeStyle 5 1,5 Stunden ist bei Auslieferung nur teilweise geladen. Vor der (1 Std. 30 Min.) ersten Verwendung sollten Sie den Akkupack mit Wechsel- oder Gleichstrom vollständig aufladen.
Seite 75: Freestyle Ac- Und Dc-Stromversorgung
Sie Ihren Konzentrator überall betreiben können. Eingang für Stromanschlüsse auf der Seite des Das Netzteil verfügt über separate AC- und DC- FreeStyle. Drücken Sie es fest hinein, damit die Stromversorgung, sodass Sie nur ein Netzteil Verbindung sicher ist. mitnehmen müssen.
Seite 76: Dc-Stromversorgung
DC-Netzteil. Das FreeStyle ist auch unter DC- lämpchen an der Oberseite des Universalnetzteils Stromversorgung voll funktionstüchtig. Der aufleuchtet. Das Kontrolllämpchen zeigt an, dass Akkupack des FreeStyle wird bei Bedarf auch unter die Stromversorgung hergestellt ist. Wenn das DC-Stromversorgung aufgeladen. Der Akkupack grüne Kontrolllämpchen nicht aufleuchtet, tren- wird sowohl während des Betriebs aufgeladen als...
Seite 77: Freestyle 5 Ac- Und Dc-Stromversorgung
FreeStyle 5 AC- und DC-Stromversorgung Das FreeStyle 5 ist mit separaten Netzteilen für den 2. Verbinden Sie das andere Ende des AC-Kabels AC- und DC-Betrieb (Wechselstrom/Gleichstrom) mit der Anschlussbuchse des Netzteils. ausgestattet. Im Lieferumfang des FreeStyle 5 sind enthalten: 1. AC-Netzteil für Wechselstromversorgung, 100–240 V, 50–60Hz.
Seite 78 Wenn das grüne Kontrolllämpchen nicht DC-Stromversorgung voll funktionstüchtig. Der aufleuchtet, trennen Sie das Netzteil von der Akkupack des FreeStyle 5 wird bei Bedarf unter Gleichstromquelle, lassen Sie Ihr Fahrzeug DC-Stromversorgung aufgeladen. Der Akkupack erneut an, und schließen Sie das Gleichstrom- wird sowohl während des Betriebs aufgeladen als...
Seite 79: Reinigung, Pflege Und Regelmäßige Wartung
Wartung REGELMÄSSIGE WARTUNG 2. Entfernen Sie den Filter von der Abdeckung. Wartungsarbeiten an den internen Komponenten des FreeStyle bzw. des FreeStyle 5 müssen vom Sauerstoff-Versorger durchgeführt werden. Der Benutzer ist für die folgenden Wartungsarbeiten zuständig. • Wöchentlich – Reinigung des Luftansaugfilters WARNUNG: VERSUCHEN SIE NICHT, DAS PLASTIKGEHÄUSE DES...
Seite 80: Batterieentsorgung
Halten Sie den Akkupack von Mikrowellen Sie ein feuchtes (nicht nasses) Tuch oder einen und anderen Kochgeräten fern. Lagern Sie den Schwamm. Sprühen Sie das Tuch bzw. den Akkupack nicht an Orten, an denen er starker Hitze Schwamm zunächst mit mildem Reinigungsmittel ausgesetzt ist, wie z.
Seite 81: Alarmzustände
0,5 Sekunden ein Warnton und die rote Warnlampe fängt an zu blinken. Sollte dies der Fall Sobald der Akkupack einen niedrigen Ladezustand sein, dann liegt die vom FreeStyle oder FreeStyle 5 erreicht, erklingt kurzzeitig ein Warnsignal und die bereitgestellte Sauerstoffkonzentration außerhalb gelbe 25–%-Akkuanzeige fängt an in regelmäßigen...
Seite 82: Fehlerbehebung
Störung. Kontaktieren Sie Ihren Geräteanbieter und steigen Sie gegebenenfalls auf eine andere Sauerstoffquelle um. Es ertönt ein durchgehendes FreeStyle hat in den letzten Überprüfen Sie den Anschluss der Nasenbrille. Alarmsignal und auch die 15 Minuten keine Atmung Vergewissern Sie sich, dass die Verbindungsschläuche (gelbe) Warnlampe leuchtet registriert.
Seite 83: Reiseinformationen
Ersatzakkus in einem sicheren Handgepäckstück oder in der dem Abflug mit dem Transportunternehmen in mitgelieferten Zubehörtasche für das Reisegepäck befinden. Verbindung und teilen Sie diesem mit, dass Sie den FreeStyle bzw. den FreeStyle 5 mit auf die FAA-BESTIMMUNGEN Reise nehmen werden. Ersatzakkus müssen einzeln gegen Kurzschlüsse Es wird empfohlen, auf Reisen stets Reserve- geschützt werden.
Seite 84: Bedienungsanleitung Tragetasche
Bedienungsanleitung Tragetasche Um Ihr FreeStyle- bzw. Ihr Freestyle 5-Gerät in ANBRINGEN DES TRAGEGURTES Ihre Tragetasche einzustecken und zu sichern, 1. Öffnen Sie den Clipverschluss des Haltegriffs. folgen Sie bitte folgender Anleitung. EINSTECKEN DES GERÄTS IN DIE TRAGETASCHE 1. Stecken Sie das Gerät in den Boden der Tasche.
Seite 85: Materialien Mit Direktkontakt Zum Benutzer
Der FreeStyle und der FreeStyle 5 sind für den Gebrauch in einer elektromagnetischen Umgebung bestimmt, wie sie nachfolgend beschrieben ist. Der Kunde oder Benutzer des FreeStyle bzw. des FreeStyle 5 sollte sicherstellen, dass das Gerät in einer entsprechenden Umgebung verwendet wird.
Seite 86: Leitlinien Und Herstellererklärung - Elektromagnetische Störfestigkeit
Der FreeStyle und der FreeStyle 5 sind für den Gebrauch in einer elektromagnetischen Umgebung bestimmt, wie sie nachfolgend beschrieben ist. Der Kunde oder Benutzer des FreeStyle bzw. des FreeStyle 5 sollte sicherstellen, dass das Gerät in einer entsprechenden Umgebung verwendet wird.
Seite 87 Der FreeStyle und der FreeStyle 5 sind für den Gebrauch in einer elektromagnetischen Umgebung bestimmt, wie sie nachfolgend beschrieben ist. Der Kunde oder Benutzer des FreeStyle bzw. des FreeStyle 5 sollte sicherstellen, dass das Gerät in einer entsprechenden Umgebung verwendet wird.
Seite 88 Der FreeStyle und der FreeStyle 5 sind für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen reguliert sind. Der Kunde oder der Anwender des FreeStyle bzw. des FreeStyle 5 kann helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern) und dem FreeStyle bzw.
Seite 89 Fuentes de alimentación ..............102 Paquete de la batería ................102 Fuente de alimentación de CA y CC del concentrador FreeStyle ..104 Fuente de alimentación de CA y CC del concentrador FreeStyle 5 ...106 Limpieza, cuidado y mantenimiento de rutina ........108 Condiciones de alarma ...............110 Resolución de problemas ..............111...
Seite 90: Controles Del Usuario E Indicadores De Estado Del Sistema
Controles del usuario e indicadores de estado del sistema Símbolo Definición Símbolo Definición Consulte las instrucciones de uso. No desmonte Icono de No fumar: No fume en las No utilice sustancias oleosas ni grasas. proximidades de la unidad. Coloque este lado hacia arriba No utilizar con llamas vivas.
Seite 91: Qué Es Un Concentrador De Oxígeno
Nuestro cuerpo depende de un suministro constante para funcionar de forma adecuada. Su médico prescribió un flujo o ajuste para abordar su condición respiratoria en particular. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 91...
Seite 92: Perfil Del Operador
El uso del concentrador no exige otras destrezas únicas ni habilidades por parte del usuario. Desembalaje de su concentrador FreeS- tyle o FreeStyle 5 Verifique que todos los componentes mencionados y que se muestran a continuación están incluidos en el paquete. En caso de que falte alguno, póngase en contacto con su proveedor de oxígeno...
Seite 93: Conozca Su Concentrador Freestyle O Freestyle 5
Conozca su concentrador FreeStyle o FreeStyle 5 Familiarícese con las características clave del concentrador FreeStyle y FreeStyle 5, y sus paneles de control Panel de control Salida de oxígeno Salida(s) de aire Entrada para conexiones de alimentación Paquete de la batería Entrada de aire/ Botón de...
Seite 94 Indicador luminoso de alarma Indicadores luminosos del Indicador de nivel de la batería flujo mediante impulsos Botón de estado Botones de de la batería selección de flujo Botones de selección de flujo: Botón de estado de la batería: Para encender o apagar el dispositivo, pulse el Pulse una vez para mostrar el indicador del nivel botón numérico del ajuste del flujo mediante de la batería a fin de determinar cuánto tiempo...
Seite 95: Indicaciones De Uso
ADVERTENCIA: SI USTED FUMA, ANTE TODO SIEMPRE DEBE SEGUIR ESTOS 3 PASOS IMPORTANTES: APAGUE EL CONCENTRADOR DE OXÍGENO, RETIRE LA CÁNULA Y SALGA DE LA HABITACIÓN DONDE SE ENCUENTRE EL DISPOSITIVO. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 95...
Seite 96 ADVERTENCIA: SI EL CONCENTRADOR ADVERTENCIA: NO PERMITA QUE SE BLOQUEEN DE OXÍGENO SE HA CAÍDO, HA LA ENTRADA O LA SALIDA DE AIRE. NO DEJE SUFRIDO DAÑOS O SE HA EXPUESTO CAER NI INSERTE OBJETOS EN NINGUNA AL AGUA, PÓNGASE EN CONTACTO ABERTURA DEL DISPOSITIVO.
Seite 97 DEBE SEGUIR LAS ADVERTENCIAS DE SEGURIDAD: ADVERTENCIA: NO PERMITA QUE HAYA CIGARRILLOS ENCENDIDOS, VELAS O LLAMAS VIVAS EN LA MISMA HABITACIÓN EN QUE SE ENCUENTREN EL DISPOSITIVO O LOS ACCESORIOS QUE TRANSPORTAN OXÍGENO. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 97...
Seite 98 (RF) pueden afectar los equipos médicos eléctricos. ADVERTENCIA: EL CONCENTRADOR PRECAUCIÓN: NO deje el concentrador FREESTYLE O FREESTYLE 5 NO DEBEN de oxígeno ni la fuente de alimentación OPERARSE O ENCHUFARSE A LA enchufados al vehículo si la ignición está...
Seite 99 **Operar el concentrador de oxígeno sin tener en cuenta las especificaciones de funcionamiento puede limitar su capacidad de cumplir con la especificación de concentración de oxígeno a un caudal de flujo mayor. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 99...
Seite 100: Instrucciones De Funcionamiento
Instrucciones de funcionamiento 1 Ubique y sitúe el FreeStyle o FreeStyle 5 en un 3 Inserte la fuente de alimentación de CA o CC en lugar adecuado para su uso. la toma eléctrica en el lado derecho de la unidad a El concentrador debe estar bien ventilado para si está...
Seite 101 8 Apague el concentrador FreeStyle o FreeStyle 5 presionando el botón correspondiente al indicador luminoso de flujo de impulso iluminado. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 101...
Seite 102: Fuentes De Alimentación
Para comprobar la carga de la batería cuando está instalada en el concentrador FreeStyle o FreeStyle 5, pulse el botón de estado de la batería con la leyenda “BATT” en el panel de control del concentrador. Los indicadores luminosos de carga de la batería (25 %-100 %) se iluminarán sobre el...
Seite 103: Primera Carga
Las luces permanecerán encendidas durante un breve período de tiempo para indicar una carga completa y, luego, se apagarán. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 103...
Seite 104: Fuente De Alimentación De Ca Y Cc Del Concentrador Freestyle
Fuente de alimentación de CA y CC del concentrador FreeStyle El equipo FreeStyle cuenta con una fuente de Para conectar la unidad FreeStyle a la alimentación alimentación universal de CA/CC para mantenerlo de CA: encendido donde quiera que vaya. Sustituye las 1.
Seite 105 7. Encienda el concentrador FreeStyle pulsando el botón de selección de flujo numérico del ajuste de flujo de impulsos prescrito por su médico. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 105...
Seite 106: Fuente De Alimentación De Ca Y Cc Del Concentrador Freestyle 5
CA estándar disponible. El concentrador FreeStyle 5 funciona completamente con corriente alterna. La unidad FreeStyle 5 también recargará la batería, si es necesario, siempre que esté conectada a CA. La batería se recargará ya sea que la unidad esté...
Seite 107 2. Conecte el cable de alimentación de CC a la toma de accesorios de un automóvil u otra toma de CC. 3. Encienda su vehículo motorizado. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 107...
Seite 108: Limpieza, Cuidado Y Mantenimiento De Rutina
El aire ingresa al concentrador FreeStyle y tapa del filtro y coloque nuevamente la tapa en el FreeStyle 5 a través de un filtro de entrada de aire concentrador FreeStyle o FreeStyle 5. situado debajo de la cubierta en la parte delantera ADVERTENCIA: NO OPERE EL inferior del concentrador de oxígeno.
Seite 109 Proceda según las instrucciones del fabricante del producto de limpieza. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 109...
Seite 110: Condiciones De Alarma
FreeStyle o la unidad y volviendo a encenderla; luego, de FreeStyle 5 a una toma eléctrica de CA o CC, o ser necesario, cambiar a otra fuente de oxígeno cambie a una fuente de oxígeno alternativa.
Seite 111: Resolución De Problemas
CC. Todos los demás problemas. Cambie a otra fuente de oxígeno disponible y póngase en contacto con el proveedor de su equipo. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 111...
Seite 112: Información Para Viajes
• Ponerse en contacto con su operador de viaje al de accesorios proporcionada. menos 48 horas antes de la salida para informarle que va a viajar con un concentrador FreeStyle o NORMATIVA DE LA FAA FreeStyle 5. Las baterías de repuesto deben protegerse Se le sugiere llevar siempre baterías de repuesto...
Seite 113: Instrucciones Sobre El Bolso De Transporte
2. Inserte la sección larga en el mismo clip. 2. Cierre la cremallera alrededor de la parte inferior del estuche. 3. Conecte el extremo restante al otro lado de la manija de transporte. Manual de uso del concentrador FreeStyle y FreeStyle 5 — 113...
Seite 114: Materiales En Contacto Directo Con El Operador
Las unidades FreeStyle y FreeStyle 5 están destinadas para su uso en el entorno electromagnético que se indica a continuación. El cliente o el usuario de las unidades FreeStyle y FreeStyle 5 deben cerciorarse de que se usen en dicho entorno.
Seite 115 Las unidades FreeStyle y FreeStyle 5 están destinadas para su uso en el entorno electromagnético que se indica a continuación. El cliente o el usuario de las unidades FreeStyle y FreeStyle 5 deben cerciorarse de que se usen en dicho entorno.
Seite 116 Las unidades FreeStyle y FreeStyle 5 están destinadas para su uso en el entorno electromagnético que se indica a continuación. El cliente o el usuario de las unidades FreeStyle y FreeStyle deben cerciorarse de que se usen en dicho entorno.
Seite 117 FreeStyle o FreeStyle 5. Las unidades FreeStyle y FreeStyle 5 están diseñadas para su uso en un entorno electromagnético en el que se controlan las interferencias de radiofrecuencia irradiada. El cliente o el usuario de las unidades FreeStyle y FreeStyle 5 pueden ayudar a prevenir la interferencia electromagnética al mantener una distancia mínima...
Seite 118 Cosa si intende per Concentratore di ossigeno ........120 Perché il medico prescrive l’ossigenoterapia? ........120 Profilo operatore .................121 Disimballaggio del sistema FreeStyle o FreeStyle 5 ......121 Cenni preliminari sul sistema FreeStyle o FreeStyle 5 ......122 Indicazioni per l’uso ................124 Controindicazioni all’uso ..............124 Linee guida per la sicurezza ...............124 Istruzioni per l’uso ................129...
Seite 119: Controlli Utente E Indicatori Di Stato Del Sistema
Questo simbolo ha lo scopo di ricordare ai proprietari dell'apparecchio di consegnarlo presso un centro per il riciclaggio al termine della durata utile, in conformità alla Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Manuale dell’utente di FreeStyle e FreeStyle 5 — 119...
Seite 120: Cosa Si Intende Per Concentratore Di Ossigeno
21% di ossigeno, 78% di azoto e 1% di altri portabilità e la deambulazione. L'erogazione gas. Nel sistema FreeStyle e FreeStyle 5, l'aria avanzata con flusso a impulsi rileva rapidamente dell'ambiente viene aspirata nella macchina...
Seite 121: Profilo Operatore
• Concentratore di ossigeno portatile • Borsa per il trasporto • Tracolla • Borsa per il trasporto degli accessori • Gruppo batterie • Alimentatore CA • Alimentatore CC • Manuale dell'utente Manuale dell’utente di FreeStyle e FreeStyle 5 — 121...
Seite 122: Cenni Preliminari Sul Sistema Freestyle O Freestyle 5
Cenni preliminari sul sistema FreeStyle o FreeStyle 5 Acquisire familiarità con le funzionalità chiave dei sistemi FreeStyle e FreeStyle 5 e i loro pannelli di controllo Maniglia Pannello di controllo Uscita dell'ossigeno Uscite dell'aria Ingresso connessioni di alimentazione Gruppo batterie Ingresso dell'aria/...
Seite 123: Spia Di Allarme
È necessaria una risposta rapida. Fare riferimento alla tabella di risoluzione dei problemi in questo manuale e rivolgersi al fornitore di assistenza domiciliare, se necessario, per l'assistenza. Manuale dell’utente di FreeStyle e FreeStyle 5 — 123...
Seite 124: Indicazioni Per L'uso
CHE POSSONO CAUSARE GRAVI LESIONI. PRESCRIZIONE MEDICA. AVVERTENZA: NON UTILIZZARE IN PRESENZA DI ATTENZIONE: informazioni importanti per ANESTETICI INFIAMMABILI. prevenire danni al sistema FreeStyle o AVVERTENZA: ANALOGAMENTE A QUALSIASI ALTRO FreeStyle 5. DISPOSITIVO ELETTRICO, POTREBBERO VERIFICARSI PERIODI DI INATTIVITÀ DOVUTI ALL'INTERRUZIONE DELL'ALIMENTAZIONE ELETTRICA, OPPURE ALLA Nota: informazioni che richiedono particolare attenzione.
Seite 125 CONCENTRATORE DI OSSIGENO. UTILIZZARE L'ATTIVAZIONE DELL'INTERRUTTORE/FUSIBILE, ESCLUSIVAMENTE LOZIONI O UNGUENTI A O UN INCENDIO IN CASO DI MANCATO BASE D'ACQUA COMPATIBILI CON L'OSSIGENO. FUNZIONAMENTO DELL'INTERRUTTORE/ L'OSSIGENO ACCELERA LA COMBUSTIONE FUSIBILE. DELLE SOSTANZE INFIAMMABILI. Manuale dell’utente di FreeStyle e FreeStyle 5 — 125...
Seite 126 CONCENTRATORE DI OSSIGENO NON È IN USO. AVVERTENZA: NON FAR BLOCCARE L'INGRESSO AVVERTENZA: IL SISTEMA FREESTYLE O GLI SFIATI DI USCITA DELL'ARIA. NON O FREESTYLE 5 DEVE ESSERE SPENTO E FAR CADERE O INSERIRE ALCUN OGGETTO SCOLLEGATO DALL'ALIMENTAZIONE ESTERNA NELLE APERTURE PRESENTI SUL DISPOSITIVO.
Seite 127 Per il corretto precedente, prima dell'accensione dovrebbe essere lasciato smaltimento della batteria, rivolgersi al fornitore tornare alla normale temperatura di funzionamento. dell'apparecchio o all'ente governativo preposto per i requisiti di smaltimento. Manuale dell’utente di FreeStyle e FreeStyle 5 — 127...
Seite 128 Specifiche FreeStyle FreeStyle 5 Dimensioni 8,6 poll. x 6,1 poll. x 3,6 poll. 10,7 poll. x 6,6 poll. x 4,4 poll. (21,8 cm x 15,5 cm x 9,1 cm) (27,2 cm x 16,8 cm x 11,2 cm) Peso 2,2 kg (4,9 lb)
Seite 129: Istruzioni Per L'uso
NOTA: la lunghezza massima o i tubi utilizzabili è pari a 7,62 m (25 piedi). b Far scorrere la batteria verso l'interno fino a sentire un clic per confermare l'avvenuto blocco in sede. Manuale dell’utente di FreeStyle e FreeStyle 5 — 129...
Seite 130 5 Accendere il sistema FreeStyle o FreeStyle 5 premendo il pulsante numerico di selezione dell'impostazione del flusso a impulsi prescritta dal medico. Viene emesso un breve segnale acustico per indicare che il dispositivo è acceso e la luce verde sopra il pulsante di selezione del flusso premuto dovrebbe rimanere accesa.
Seite 131: Alimentatori
Nota: se la batteria è in fase di ricarica, le spie Allineare la batteria con l'alloggiamento anteriore dell'indicatore mostreranno lo stato senza premere il dal lato destro del sistema FreeStyle o FreeStyle 5, pulsante BATT. in modo che scorra nello scomparto vuoto. Premere la batteria verso l'interno fino a sentire un clic per confermare l'avvenuto blocco in sede.
Seite 132 Per controllare la carica della batteria quando non In alternativa, è possibile ricaricare il gruppo è installata nel sistema FreeStyle o FreeStyle 5, batterie utilizzando il caricabatterie da tavolo ruotare la batteria sul dorso e premere il pulsante opzionale. Fare riferimento al manuale del TEST.
Seite 133: Alimentazione Ca E Cc Del Sistema Freestyle
CA. Il gruppo batterie si ricarica se appropriata di altro tipo il sistema FreeStyle è acceso o spento. AVVERTENZA: NON COLLEGARE ALIMENTAZIONE ESTERNA SENZA UN GRUPPO BATTERIE INSTALLATO NEL SISTEMA FREESTYLE O FREESTYLE 5. Manuale dell’utente di FreeStyle e FreeStyle 5 — 133...
Seite 134 L'alimentazione CC è destinata all'uso nelle prese accessorie delle automobili, delle barche 5. Accertarsi che la spia verde sulla parte superiore o di altri veicoli a motore. Il sistema FreeStyle è dell'alimentatore universale sia illuminata. completamente funzionante con alimentazione Questo indica che l'alimentatore è alimentato CC.
Seite 135: Alimentazione Ca E Cc Del Sistema Freestyle 5
(vedere la sezione Gruppo batterie). 6. Accendere il sistema FreeStyle 5 premendo il pulsante numerico di selezione del flusso dell'impostazione del flusso a impulsi prescritta dal medico per accendere il dispositivo. Manuale dell’utente di FreeStyle e FreeStyle 5 — 135...
Seite 136 è alimentato dalla prese accessorie delle automobili, delle barche presa di alimentazione. Se la spia verde non si o di altri veicoli a motore. Il sistema FreeStyle è accende, scollegare l'alimentatore dalla presa CC, completamente funzionante con alimentazione riavviare il veicolo a motore e quindi ricollegare CC.
Seite 137: Pulizia, Cura E Manutenzione Ordinaria
Non lasciare mai la batteria all'interno o vicino a un forno a microonde o altri ad apparecchi di cottura. Non lasciare la batteria in un luogo esposto a calore eccessivo, come la luce solare diretta o in Manuale dell’utente di FreeStyle e FreeStyle 5 — 137...
Seite 138: Smaltimento Della Batteria
auto. Ciò potrebbe causare incidere negativamente AVVERTENZA: SPEGNERE L'UNITÀ E sulle prestazioni e la durata della batteria. Può SCOLLEGARE IL CAVO DI ALIMENTAZIONE anche causare l'emissione di calore, fumo, DALLA PRESA ELETTRICA PRIMA DI l'accensione o l'esplosione della batteria. Il gruppo PULIRE L'UNITÀ...
Seite 139: Condizioni Di Allarme
25%. In questo caso, da FreeStyle o FreeStyle 5 non rientra nelle collegare FreeStyle o FreeStyle 5 a una presa CC o specifiche dell'unità. Si dovrà ridurre qualsiasi CA, oppure passare a un'altra fonte di ossigeno.
Seite 140: Risoluzione Dei Problemi
Contattare il fornitore dell'apparecchio e passare a selezione del flusso a impulsi. un'altra fonte di ossigeno secondo necessità. Viene emesso un allarme FreeStyle non ha rilevato alcun Controllare il collegamento della cannula. continuo e la spia (gialla) di atto respiratorio per 15 minuti.
Seite 141: Informazioni Di Viaggio
Filtro di ingresso dell'aria FI144-1 Nota: Opzioni aggiuntive potrebbero essere disponibili per cavi specifici del Paese dove indicato. Contattare CAIRE o il fornitore di ossigeno se è necessario ordinare opzioni alternative. Manuale dell’utente di FreeStyle e FreeStyle 5 — 141...
Seite 142: Istruzioni Della Borsa Per Il Trasporto
Istruzioni della borsa per il trasporto Per inserire e fissare bene l'unità FreeStyle o INSTALLAZIONE DELLA TRACOLLA FreeStyle 5 nella borsa per il trasporto, utilizzare 1. Sganciare la maniglia di trasporto. le seguenti istruzioni. INSERIMENTO DELL'UNITÀ IN UNA BORSA PER IL TRASPORTO 1.
Seite 143: Materiali A Contatto Diretto Con L'operatore
Linee guida e dichiarazione del produttore - Emissioni elettromagnetiche I sistemi FreeStyle e FreeStyle 5 sono destinati all'uso nell'ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore di FreeStyle e FreeStyle 5 devono garantirne l'uso all'interno di un ambiente di questo tipo.
Seite 144: Linee Guida E Dichiarazione Del Produttore - Immunità Elettromagnetica
Linee guida e dichiarazione del produttore - Immunità elettromagnetica I sistemi FreeStyle e FreeStyle 5 sono destinati all'uso nell'ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore di FreeStyle e FreeStyle 5 deve garantirne l'uso all'interno di un ambiente di questo tipo. Test Livello di test Livello di conformità...
Seite 145 Linee guida e dichiarazione del produttore - Immunità elettromagnetica I sistemi FreeStyle e FreeStyle 5 sono destinati all'uso nell'ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore di FreeStyle e FreeStyle 5 deve garantirne l'uso all'interno di un ambiente di questo tipo. Test Livello di test Livello di conformità...
Seite 146 RF portatili e mobili e FreeStyle o FreeStyle 5 I sistemi FreeStyle e FreeStyle 5 sono destinati all'uso in un ambiente elettromagnetico in cui i disturbi da RF irradiata sono tenuti sotto controllo. Il cliente o l'utilizzatore di FreeStyle e FreeStyle 5 può prevenire le...
Seite 147 Fontes de alimentação ................160 Bateria ....................160 Adaptador de alimentação de CA e CC do FreeStyle ......162 Adaptador de alimentação de CA e CC do FreeStyle 5 .....164 Limpeza, cuidados e manutenção de rotina ........166 Condições de alarme ................168 Solução de problemas ................169 Informações de viagem ..............170...
Seite 148: Controles Do Usuário E Indicadores De Status Do Sistema
Controles do usuário e indicadores de status do sistema Símbolo Definição Símbolo Definição Consulte as instruções de uso Não desmonte Ícone de Proibido fumar: não fume perto Não use óleo nem graxa. da unidade. Este lado para cima Não expor a chamas. RTCA/DO-160, Seção 21 Em conformidade com a RTCA DO160,...
Seite 149: O Que É O Concentrador De Oxigênio
21% de oxigênio, 78% de nitrogênio e 1% de avançado detecta rapidamente quando o usuário outros gases. No FreeStyle e FreeStyle 5, o ar inspira e fornece um pulso de oxigênio ao início de ambiente é aspirado para dentro da máquina cada inspiração.
Seite 150: Perfil Do Usuário
O uso do concentrador não requer outras competências ou habilidades especiais. Desembalar o FreeStyle ou FreeStyle 5 Verifique se todos os componentes listados e ilustrados abaixo estão incluídos no pacote. Caso esteja faltando algum item, entre imediatamente em contato com o seu fornecedor de oxigênio.
Seite 151: Conheça O Seu Freestyle Ou Freestyle 5
Conheça o seu FreeStyle ou FreeStyle 5 Familiarize-se com as principais características do FreeStyle e do FreeStyle 5 e seus painéis de controle Painel de controle Alça Saída de oxigênio Saída(s) de ar Entrada para conexões de alimentação Bateria Botão de liberação...
Seite 152 Luz do indicador de alarme Luzes do indicador Indicador de do medidor fluxo pulsado de bateria Botão de status Botões de da bateria seleção de fluxo Botões de seleção de fluxo: Botão de status da bateria: Para LIGAR ou DESLIGAR o dispositivo, Pressione uma vez para exibir o indicador do pressione o botão numérico da configuração de medidor de bateria e determinar o tempo restante...
Seite 153: Indicações De Uso
RECOMENDADOS SÃO MENCIONADOS NESTE MANUAL. AVISO: SE VOCÊ FUMA, SIGA SEMPRE ESTAS 3 IMPORTANTES ETAPAS PRIMEIRO: DESLIGUE O CONCENTRADOR DE OXIGÊNIO, RETIRE A CÂNULA E SAIA DO LOCAL ONDE ESTE DISPOSITIVO ESTÁ LOCALIZADO. FreeStyle & FreeStyle 5 Manual do Usuário — 153...
Seite 154 AVISO: SE O CONCENTRADOR DE AVISO: NÃO DEIXE QUE A ENTRADA DE AR NEM OXIGÊNIO SOFRER UMA QUEDA, O ESCAPE DA SAÍDA DE AR FIQUE BLOQUEADO. FOR DANIFICADO OU EXPOSTO A NÃO DEIXE CAIR NEM INSIRA NENHUM ÁGUA, ENTRE EM CONTATO COM O OBJETO EM QUALQUER UMA DAS ABERTURAS SEU FORNECEDOR DE ATENDIMENTO DO DISPOSITIVO.
Seite 155 ONDE O DISPOSITIVO OU OS ACESSÓRIOS PORTADORES DE OXIGÊNIO SE ENCONTRAREM. AVISO: O ATO DE FUMAR DURANTE O USO DE UMA CÂNULA DE OXIGÊNIO PODE CAUSAR QUEIMADURAS FACIAIS E POSSIVELMENTE A MORTE. FreeStyle & FreeStyle 5 Manual do Usuário — 155...
Seite 156 CUIDADO: NÃO deixe o concentrador de oxigênio ou o adaptador de alimentação AVISO: O FREESTYLE OU FREESTYLE 5 conectados ao veículo se a ignição NÃO DEVE SER OPERADO OU estiver na posição DESLIGADO. Isso pode CONECTADO À...
Seite 157: Especificações
* Baseada em uma pressão atmosférica de 14,7 psi (101 kPa) a 70 °F (21 °C) **O uso realizado fora dessas especificações operacionais pode limitar a habilidade do concentrador de atender à especificação de concentração de oxigênio a taxas de fluxo mais elevadas FreeStyle & FreeStyle 5 Manual do Usuário — 157...
Seite 158: Instruções De Uso
Instruções de uso 1 Localize e posicione o FreeStyle ou FreeStyle 5 3 Insira o adaptador de alimentação de CA ou em um local adequado para o seu uso. CC no receptáculo do lado direito da unidade a O concentrador deve ser bem ventilado, para se for recarregar a bateria e/ou usar a fonte de que a entrada e as saídas de ar não sejam...
Seite 159 É normal ouvir uma diferença de som quando as configurações de fluxo são alteradas. 8 Desligue o FreeStyle ou FreeStyle 5 pressionando o botão correspondente à luz do indicador de fluxo pulsado que está acesa. FreeStyle & FreeStyle 5 Manual do Usuário — 159...
Seite 160: Fontes De Alimentação
Puxe o botão de liberação da bateria para fora do FreeStyle ou FreeStyle 5. MANTENDO esse botão PRESSIONADO, deslize a bateria para fora, O FreeStyle e o FreeStyle 5 podem ser alimentados puxando-a de modo a afastá-la do concentrador. de 3 maneiras: Use o encaixe de dedo para segurar a bateria ao •...
Seite 161 3,0 horas (3 h) 1,75 h CARREGAMENTO: (1 h, 45 minutos) O FreeStyle e o FreeStyle 5 recarregarão a bateria 1,5 h sempre que ela estiver instalada no concentrador (1 h, 30 minutos) e o concentrador estiver conectado a uma fonte de 1,25 h alimentação externa de CA ou CC.
Seite 162: Adaptador De Alimentação De Ca E Cc Do Freestyle
Adaptador de alimentação de CA e CC do FreeStyle O FreeStyle está equipado com um adaptador Para conectar o FreeStyle à alimentação de CA: de alimentação universal de CA/CC para que 1. Conecte o adaptador de alimentação universal à o concentrador possa ser alimentado onde quer entrada do conector de alimentação na lateral do...
Seite 163 7. Ligue o FreeStyle pressionando o botão numérico de seleção de fluxo da configuração de fluxo pulsado prescrita pelo seu médico. FreeStyle & FreeStyle 5 Manual do Usuário — 163...
Seite 164: Adaptador De Alimentação De Ca E Cc Do Freestyle 5
NO FREESTYLE OU NO FREESTYLE 5. manual. Para conectar o FreeStyle 5 à alimentação de CA: 1. Conecte o adaptador de alimentação de CA à entrada do conector de alimentação na lateral do FreeStyle 5.
Seite 165 2. Conecte o cabo de alimentação de CC à tomada acessória do automóvel ou a outra tomada de CC acessória. 3. Ligue o veículo. FreeStyle & FreeStyle 5 Manual do Usuário — 165...
Seite 166: Limpeza, Cuidados E Manutenção De Rotina
água com uma toalha macia FILTRO DE ENTRADA DE AR absorvente. Certifique-se de que o filtro esteja O ar entra no FreeStyle e no FreeStyle 5 por meio completamente seco antes de recolocá-lo no de um filtro de entrada de ar localizado sob a lugar.
Seite 167 Seu médico ou fornecedor de oxigênio lhe fornecerão instruções referentes à limpeza e à substituição. Suprimentos adicionais de substituição estão disponíveis através de seu fornecedor de oxigênio. FreeStyle & FreeStyle 5 Manual do Usuário — 167...
Seite 168: Condições De Alarme
Um breve alarme soa quando o FreeStyle ou FreeStyle 5 é ligado pela primeira vez. Isso é FREQUÊNCIA RESPIRATÓRIA normal. O concentrador começa a funcionar assim EXCEDIDA que o breve alarme para.
Seite 169: Solução De Problemas
à tomada de CC do automóvel para restaurar o disjuntor interno ao adaptador de alimentação de Todos os outros problemas. Mude para outra fonte de oxigênio disponível e entre em contato com o fornecedor do equipamento. FreeStyle & FreeStyle 5 Manual do Usuário — 169...
Seite 170: Informações De Viagem
Filtro de entrada de ar FI144-1 estar disponíveis para cabos de alimentação específicos de certos países. Entre em contato com a CAIRE ou com o Acessórios padrão do FreeStyle 5 (incluídos na seu fornecedor de oxigênio se precisar encomendar opções embalagem): alternativas.
Seite 171: Instruções Da Bolsa De Transporte
2. Insira a seção longa na mesma presilha. 2. Feche o zíper ao redor do fundo da bolsa. 3. Anexe a extremidade restante ao outro lado da alça de transporte. FreeStyle & FreeStyle 5 Manual do Usuário — 171...
Seite 172: Materiais Em Contato Direto Com O Usuário
O FreeStyle e o FreeStyle 5 destinam-se a ser utilizados no ambiente eletromagnético especificado abaixo. O cliente ou o usuário do FreeStyle e do FreeStyle 5 devem se certificar de que ele seja usado em tal ambiente. Teste de emissões Conformidade Ambiente eletromagnético - Orientações...
Seite 173: Orientações E Declaração Do Fabricante-Imunidade Eletromagnética
Orientações e declaração do fabricante—Imunidade eletromagnética O FreeStyle e o FreeStyle 5 destinam-se a ser utilizados no ambiente eletromagnético especificado abaixo. O cliente ou o usuário do FreeStyle e do FreeStyle 5 devem se certificar de que ele seja usado em tal ambiente. Teste de Nível de teste...
Seite 174 Orientações e declaração do fabricante—Imunidade eletromagnética O FreeStyle e o FreeStyle 5 destinam-se a ser utilizados no ambiente eletromagnético especificado abaixo. O cliente ou o usuário do FreeStyle e do FreeStyle 5 devem se certificar de que ele seja usado em tal ambiente. Teste de Nível de teste...
Seite 175 O FreeStyle e o FreeStyle 5 destinam-se para uso em um ambiente eletromagnético em que as perturbações de RF irradiadas sejam controladas. O cliente ou o usuário do FreeStyle e do FreeStyle 5 pode ajudar a prevenir a interferência eletromagnética mantendo uma distância mínima entre os equipamentos de comunicação de RF portáteis e móveis (transmissores) e o FreeStyle e FreeStyle 5, como recomendado abaixo,...
Seite 176 Wat is de zuurstofconcentrator? ............178 Waarom heeft uw arts zuurstof voorgeschreven? ......178 Gebruikersprofiel ................179 Uw FreeStyle of FreeStyle 5 uitpakken ..........179 Kennismaken met uw FreeStyle of FreeStyle 5 .........180 Indicaties voor gebruik ..............182 Contra-indicaties voor gebruik ............182 Veiligheidsrichtlijnen .................182 Gebruiksaanwijzing ................187 Voedingen ..................189...
Seite 177: Gebruikersbediening En Indicatoren Van De Systeemstatus
Daarom draagt het de CE- worden blootgesteld. markering zoals afgebeeld. Dit symbool herinnert gebruikers eraan om de apparatuur aan het einde van de levensduur naar een recyclingbedrijf te brengen, conform de AEEA-richtlijn (afgedankte elektrische en elektronische apparatuur). Gebruikershandleiding FreeStyle & FreeStyle 5 - 177...
Seite 178: Wat Is De Zuurstofconcentrator
Bijgevolg wordt zuurstof bespaard en wordt de accuduur verlengd. hoogzuivere zuurstof naar de gebruiker gevoerd. Zowel de FreeStyle als de FreeStyle 5 zijn licht genoeg om met het handvat, de schouderriem of De FreeStyle en FreeStyle 5 combineren in de rugzak te worden gedragen.
Seite 179: Gebruikersprofiel
• Ruime accessoiretas • Accu • Universele wisselstroom-/gelijkstroomvoeding • Wisselstroomsnoer • Gelijkstroomsnoer • Gebruikershandleiding FreeStyle 5: • Draagbare zuurstofconcentrator • Draagtas • Schouderriem • Ruime accessoiretas • Accu • Wisselstroomvoeding • Gelijkstroomvoeding • Gebruikershandleiding Gebruikershandleiding FreeStyle & FreeStyle 5 - 179...
Seite 180: Kennismaken Met Uw Freestyle Of Freestyle 5
Kennismaken met uw FreeStyle of FreeStyle 5 Maak kennis met de voornaamste functies en de bedieningspanelen van de FreeStyle en FreeStyle 5 Hendel Bedieningspaneel Zuurstofuitlaat Luchtuitla(a)t(en) Inlaat voor stroomaansluitingen Accu Ontgrendelingsknop accu Luchtinvoer/ filterdeksel 180 — MN218-C4 A Dutch...
Seite 181 Controlelampje alarm: Wijst op een alarmsituatie voor de concentrator. U dient zo snel mogelijk te reageren. Raadpleeg de probleemoplossingstabel in deze handleiding en neem zo nodig contact op met uw thuiszorgverlener voor ondersteuning. Gebruikershandleiding FreeStyle & FreeStyle 5 - 181...
Seite 182: Veiligheidsinstructies Zijn Als Volgt Vermeld
VOORSCHRIFT VAN EEN ARTS. WAARSCHUWING: NIET BESTEMD VOOR GEBRUIK IN OPGELET: belangrijke informatie om DE NABIJHEID VAN ONTVLAMBARE ANESTHETICA. schade aan de FreeStyle of FreeStyle 5 te WAARSCHUWING: ZOALS BIJ ELK ELEKTRISCH AANGE- voorkomen. DREVEN APPARAAT, KRIJGT DE GEBRUIKER MOGELIJK...
Seite 183 INDIEN ER TOCH TE VEEL APPARATEN OP EEN STOPCONTACT WORDEN AANGESLOTEN, DAN BESTAAT HET RISICO OP OVERBELASTING WAARDOOR DE ZEKERINGEN KUNNEN SPRINGEN. ALS DE ZEKERINGEN NIET GOED WERKEN, KAN DIT ZELFS BRAND VEROORZAKEN. Gebruikershandleiding FreeStyle & FreeStyle 5 - 183...
Seite 184 OPENINGEN VAN DE ROOSTERS VOOR WANNEER HIJ NIET WORDT GEBRUIKT. LUCHTINLAAT/-UITGANG. STEEK GEEN VOORWERPEN IN DE OPENINGEN VAN WAARSCHUWING: DE FREESTYLE OF FREESTYLE HET APPARAAT EN VOORKOM DAT ER 5 MOET WORDEN UITGESCHAKELD EN VAN DE VOORWERPEN IN VALLEN. DIT KAN...
Seite 185 OPGELET: GEBRUIK ALLEEN batterijen die afkomstig voordat het wordt ingeschakeld. zijn van de fabrikant. Neem contact op met de leverancier van uw apparatuur of met de bevoegde lokale autoriteiten voor de afdankingsrichtlijnen voor een correcte afdanking van batterijen. Gebruikershandleiding FreeStyle & FreeStyle 5 - 185...
Seite 186: Specificaties
Specificaties FreeStyle FreeStyle 5 Afmetingen 21,8 cm x 15,5 cm x 9,1 cm 27,2 cm x 16,8 cm x 11,2 cm (8,6 in x 6,1 in x 3,6 in) (10,7 in x 6,6 in x 4,4 in) Gewicht (met accu)
Seite 187: Gebruiksaanwijzing
Gebruiksaanwijzing 1 Plaats en installeer de FreeStyle of FreeStyle 5 3 Steek de wisselstroom- of gelijkstroomvoeding op een gepaste gebruikslocatie. in de aansluiting aan de rechterkant van het a De concentrator moet voldoende geventileerd apparaat als u de accu herlaadt en/of het apparaat zijn, zodat de luchtinlaat en luchtuitlaten niet op een externe voeding aansluit.
Seite 188 5 Schakel de FreeStyle of FreeStyle 5 in door op de numerieke debietselectieknop van de door uw arts voorgeschreven pulsdebietinstelling te drukken om het apparaat aan te zetten. Er weerklinkt een kort geluidssignaal om aan te geven dat het apparaat is ingeschakeld.
Seite 189: Voedingen
DE ACCULADING CONTROLEREN: Om de acculading te controleren wanneer deze in de FreeStyle of FreeStyle 5 is geplaatst, drukt u op de accustatusknop 'BATT' op het bedieningspaneel van de concentrator. De controlelampjes voor de acculading (25-100%) boven de knop 'BATT' gaan branden om de acculading aan te geven.
Seite 190 Om de acculading te controleren wanneer deze niet Ook kan de accu met het optionele laadstation in de FreeStyle of FreeStyle 5 is geplaatst, legt u de worden opgeladen. Raadpleeg de handleiding van accu op zijn rug en drukt u op de knop 'TEST'. De...
Seite 191: Freestyle Wisselstroom- & Gelijkstroomvoeding
Wisselstroom is bedoeld voor gebruik in huis of waar er standaard wisselstroom beschikbaar is. De FreeStyle functioneert volledig op wisselstroom. Ook laadt de FreeStyle de accu zo nodig op zodra er wisselstroom beschikbaar is. De accu wordt 3. Steek het ander uiteinde van het...
Seite 192 De accu wordt opgeladen, ongeacht motorvoertuig en sluit vervolgens de voeding of de FreeStyle is in- of uitgeschakeld of al dan weer aan op de gelijkstroomaansluiting. niet wordt gebruikt. WAARSCHUWING: SLUIT GEEN...
Seite 193: Freestyle 5 Wisselstroom- & Gelijkstroomvoeding
(zie de rubriek 'Accu'). 6. Schakel de FreeStyle 5 in door op de numerieke debietselectieknop van de door uw arts voorgeschreven pulsdebietinstelling te drukken om het apparaat aan te zetten.
Seite 194 De accu wordt opgeladen, ongeacht of de FreeStyle is in- of uitgeschakeld of al dan niet wordt gebruikt. WAARSCHUWING: SLUIT GEEN EXTERNE VOEDING AAN ZONDER DAT ER EEN ACCU IN DE FREESTYLE OF FREESTYLE 5 STEEKT.
Seite 195: Reiniging, Zorg En Routineonderhoud
Controleer of het filter volledig droog is alvorens LUCHTINLAATFILTER het terug te plaatsen. Lucht bereikt de FreeStyle en FreeStyle 5 langs een 5. Plaats het schone, droge filter weer in het luchtinlaatfilter die zich onder het deksel onderaan filterdeksel en plaats het filterdeksel weer op de aan de voorkant van de zuurstofconcentrator FreeStyle of FreeStyle 5.
Seite 196 dreigen de prestaties en levensduur van de accu WAARSCHUWING: SCHAKEL HET APPARAAT erop achteruit te gaan. Ook dreigt de accu hierdoor UIT EN TREK HET SNOER UIT HET hitte af te geven, te roken, vuur te vatten of te STOPCONTACT ALVORENS HET APPARAAT ontploffen.
Seite 197: Alarmsituaties
OPSTARTALARM zuurstof en neem contact op met de leverancier van uw apparatuur. Er weerklinkt een kort alarm wanneer de FreeStyle of FreeStyle 5 voor het eerst wordt opgestart. Dit ADEMHALINGSFREQUENTIE is normaal. De concentrator begint te werken zodra OVERSCHREDEN het korte alarm voorbij is.
Seite 198: Probleemoplossing
Neem contact op met de leverancier van uw apparatuur en schakel zo nodig over op een alternatieve vorm van zuurstof. Er weerklinkt een constant De FreeStyle heeft al 15 minuten Controleer de canuleaansluiting. alarm en het (gele) alarmlampje lang geen ademhaling Ga na of de canuleslang niet geknikt is.
Seite 199: Reisinformatie
Reisinformatie Zowel de FreeStyle als de FreeStyle 5 zijn door de van de verwachte maximale duur van de reis FAA goedgekeurd om op passagiersvliegtuigen te (vluchttijden, tijd op de grond voor en na de worden gebruikt. vlucht, tijdens verbindingen en voor onverwachte Vóór elke reis (vliegtuig, trein, cruiseschip, enz.),...
Seite 200: Instructies Draagtas
Instructies draagtas Volg de onderstaande instructies om uw FreeStyle DE SCHOUDERRIEM BEVESTIGEN of FreeStyle 5 veilig in de draagtas te steken. 1. Maak de klem van het handvat los. HET APPARAAT IN DE DRAAGTAS STEKEN 1. Steek het apparaat tot onderin de tas en stem de filter- en accuopeningen juist af.
Seite 201: Materialen In Rechtstreeks Contact Met De Gebruiker
Leidraad en Verklaring van de fabrikant - Elektromagnetische emissies De FreeStyle en FreeStyle 5 zijn bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt gespecificeerd. De klant of de gebruiker van de FreeStyle en FreeStyle 5 dient te verzekeren dat het in een dergelijke omgeving wordt gebruikt.
Seite 202 Leidraad en Verklaring van de fabrikant — Elektromagnetische immuniteit De FreeStyle en FreeStyle 5 zijn bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt gespecificeerd. De klant of de gebruiker van de FreeStyle en FreeStyle 5 dient te verzekeren dat ze in een dergelijke omgeving worden gebruikt.
Seite 203 Leidraad en verklaring fabrikant – Elektromagnetische immuniteit De FreeStyle en FreeStyle 5 zijn bedoeld voor gebruik in de elektromagnetische omgeving die hieronder wordt gespecificeerd. De klant of de gebruiker van de FreeStyle en FreeStyle 5 dient te verzekeren dat ze in een dergelijke omgeving worden gebruikt.
Seite 204 De FreeStyle en FreeStyle 5 zijn bestemd voor gebruik in een elektromagnetische omgeving waarin uitgestraalde RF-storingen worden beheerd. De klant of de gebruiker van de FreeStyle en FreeStyle 5 kan elektromagnetische storing helpen voorkomen door een minimale scheidingsafstand tussen de draagbare en mobiele RF-communicatieapparatuur (zenders) en de FreeStyle en FreeStyle 5 in acht te nemen zoals hieronder aanbevolen, overeenkomstig het maximumvermogen van de communicatieapparatuur.
Seite 205 Hvad er en iltkoncentrator? ..............207 Grunden til, at din læge har ordineret ilt ..........207 Brugerprofil ..................208 Udpakning af din FreeStyle eller FreeStyle 5 ........208 Lær din FreeStyle eller FreeStyle 5 at kende ........209 Indikationer for anvendelse ..............211 Kontraindikationer for anvendelse .............211 Sikkerhedsretningslinjer ..............211 Brugsanvisning ..................216...
Seite 206: Brugerkontrolelementer Og Indikatorer For Systemstatus
Brugerkontrolelementer og indikatorer for systemstatus Symbol Definition Symbol Definition Se brugsvejledningen Må ikke adskilles Ikon for rygning forbudt: Der må ikke Anvend ikke olie eller fedt. ryges i nærheden af enheden. Denne side op Ingen åben ild. RTCA/DO-160, RTCA DO160, afsnit 21, i Sikkerhedsagentur for CAN/CSA C22.2 afsnit 21 I overensstem-...
Seite 207: Hvad Er En Iltkoncentrator
Resultatet er en strøm af meget ren ilt, der leveres FreeStyle og FreeStyle 5 er begge lette nok til at til brugeren. blive båret rundt i et håndtag, en skulderrem eller en rygsæk.
Seite 208: Brugerprofil
Der kræves ingen særlige færdigheder eller brugerevner for at bruge koncentratoren. Udpakning af din FreeStyle eller FreeStyle 5 Kontrollér, at alle dele, der er anført ovenfor og vist nedenfor, er i pakken. Kontakt omgående iltudstyrsleverandøren, hvis noget mangler.
Seite 209: Lær Din Freestyle Eller Freestyle 5 At Kende
Lær din FreeStyle eller FreeStyle 5 at kende Sæt dig ind i nøglefunktionerne i FreeStyle og FreeStyle 5 og deres betjeningspaneler. Håndtag Betjeningspanel Iltudtag Luftudtag Indgang til strømtilslutning Batteripakke Udløserknap til Luftindtag/ batteripakke filterdæksel Brugervejledning til FreeStyle og FreeStyle 5 — 209...
Seite 210 Alarmindikator Batterimålerindi- katorer Pulserings- flowindikator Batteristatusknap Flowvælgerknapper Flowvælgerknapper: Batteristatusknap: Tryk på talknappen for din foreskrevne Tryk én gang på denne knap for at få vist pulseringsflowindstilling for at tænde eller slukke batterimålerindikatoren, så du kan se, hvor meget for enheden. Pulseringsflowindikatoren lyser grønt strøm der tilbage på...
Seite 211: Indikationer For Anvendelse
ANBEFALET TILBEHØR ER ANGIVET I NÆRVÆRENDE VEJLEDNING. ADVARSEL: HVIS DU RYGER, SKAL DU ALTID FØLGE DISSE 3 VIGTIGE TRIN FØRST: SLUK ILTKONCENTRATOREN, TAG KANYLEN AF, OG FORLAD DET LOKALE, HVOR ENHEDEN ER PLACERET. Brugervejledning til FreeStyle og FreeStyle 5 — 211...
Seite 212 ADVARSEL: HVIS ADVARSEL: LUFTINDTAGET ELLER ILTKONCENTRATOREN BLIVER TABT, LUFTUDTAGSHULLET MÅ IKKE BLOKERES. BESKADIGET ELLER UDSÆTTES UNDGÅ AT TABE ELLER INDSÆTTE GENSTANDE FOR VAND, SKAL DU KONTAKTE I ENHEDENS ÅBNINGER. DET KAN MEDFØRE HJEMMEPLEJEN FOR AT FÅ DEN OVEROPHEDNING AF ILTKONCENTRATOREN, UNDERSØGT OG EVENTUELT HVILKET FORRINGER YDEEVNEN.
Seite 213 NÆSEKANYLE KAN UDLØSE FORBRÆNDING I ANSIGTET OG RISIKO FOR DØDSFALD. ADVARSEL: HVIS DU RYGER, KAN FØLGENDE 3 TRIN MULIGVIS REDDE DIT LIV: SLUK ILTKONCENTRATOREN, TAG KANYLEN AF, OG FORLAD DET LOKALE, HVOR ENHEDEN ER PLACERET. Brugervejledning til FreeStyle og FreeStyle 5 — 213...
Seite 214 Bemærk: Bærbart og mobilt RF-kommunikationsudstyr kan ADVARSEL: FREESTYLE påvirke elektrisk medicinsk udstyr. ELLER FREESTYLE 5 MÅ IKKE ANVENDES ELLER TILSLUTTES EKSTERNE STRØMFORSYNINGER FORSIGTIG: UNDGÅ at lade iltkoncentratoren eller strømforsyningen (VEKSELSTRØM/JÆVNSTRØM), være tilsluttet i bilen, hvis tændingen er...
Seite 215: Specifikationer
* Baseret på et atmosfærisk tryk på 14,7 psi (101 kPa) ved 21 °C (70 °F) **Brug uden for disse driftsspecifikationer kan begrænse koncentratorens evne til at opfylde specifikationerne for iltkoncentration ved højere flowhastigheder. Brugervejledning til FreeStyle og FreeStyle 5 — 215...
Seite 216: Brugsanvisning
Brugsanvisning 1 Anbring og opstil FreeStyle eller FreeStyle 5 et 3 Sæt veksel- eller jævnstrømforsyningen i sted, der er egnet til anvendelsen. stikket i højre side af enheden, hvis du oplader a Koncentratoren skal være godt ventileret, batteripakken og/eller kører den på en ekstern således at luftindtaget og luftudtagene ikke...
Seite 217 ønskede flowhastighed. Det er normalt at høre forskellige lyde, når flowindstillingerne ændres. 8 Sluk FreeStyle eller FreeStyle 5 ved at trykke på knappen ud for den pulseringsflowindikator, der er tændt. Brugervejledning til FreeStyle og FreeStyle 5 — 217...
Seite 218: Strømforsyninger
BATT. Ret batteriet ind efter forsiden på huset i højre side af FreeStyle eller FreeStyle 5, så det kan føres ind i det tomme batterirum. Tryk batteriet indad, indtil du hører et klik, som bekræfter, at det er låst fast.
Seite 219 Hvis du vil kontrollere batteriets ladetilstand, når BATTERIETS DRIFTSTID: det ikke er sat i FreeStyle eller FreeStyle 5, skal Når den eksterne veksel- eller jævnstrømforsyning du lægge batteriet med bagsiden nedad og trykke frakobles, skifter koncentratoren automatisk til på knappen TEST. Batterimålerindikatorerne til at køre på...
Seite 220: Ac/Dc-Strømforsyning Til Freestyle
AC/DC-strømforsyning til FreeStyle FreeStyle er forsynet med en universel AC/DC- Tilslutning af FreeStyle til vekselstrøm: strømforsyning, så din koncentrator kan forsynes 1. Sæt den universelle strømforsyning i med strøm uanset hvor du er. Den anvendes i stedet strømindgangen på siden af FreeStyle. Sørg for for særskilte veksel- og jævnstrømforsyninger,...
Seite 221 5. Hvis batteripakken har brug for at blive genopladet, bør batteristatusindikatorerne blinke tilsvarende for at vise ladetilstanden. 6. Tænd for FreeStyle ved at trykke på den numeriske flowvælgerknap for den pulseringsflowindstilling, din læge har ordineret, for at tænde for enheden.
Seite 222: Ac/Dc-Strømforsyning Til Freestyle 5
Tilslutning af FreeStyle 5 til vekselstrøm: 1. Sæt vekselstrømforsyningen i strømindgangen på siden af FreeStyle 5. Sørg for at skubbe den indad, indtil den sidder forsvarligt fast. 5. Hvis batteripakken har brug for at blive genopladet, bør batteristatusindikatorerne blinke...
Seite 223 DER IKKE ER SAT EN BATTERIPAKKE I FREESTYLE ELLER FREESTYLE 5. 1. Sæt jævnstrømforsyningen i strømindgangen på siden af FreeStyle. Sørg for at skubbe den indad, 5. Hvis batteripakken har brug for at blive indtil den sidder forsvarligt fast. genopladet, bør batteristatusindikatorerne blinke tilsvarende for at vise ladetilstanden (se afsnittet Batteripakke).
Seite 224: Rengøring, Vedligeholdelse Og Rutinevedligeholdelse
Sørg for, at LUFTINDTAGSFILTER filteret er helt tørt, inden det sættes på plads. Luften kommer ind i FreeStyle og FreeStyle 5 5. Sæt det rene og tørre filter på plads i igennem et luftindtagsfilter, der er placeret under filterdækslet, og sæt filterdækslet på...
Seite 225: Bortskaffelse Af Batterier
Udskift næsekanylen eller iltslangen som anbefalet af kanyleproducenten eller iltleverandøren. Din læge eller iltleverandør informerer dig om rengøring, desinfektion og udskiftning. Du kan få yderligere udskiftningsdele hos din iltleverandør. Brugervejledning til FreeStyle og FreeStyle 5 — 225...
Seite 226: Alarmtilstande
ALARM VED OPSTART næsen. Skift om nødvendigt til en anden iltkilde, og kontakt udstyrsleverandøren, hvis alarmen Der lyder en kort alarm, når FreeStyle eller fortsat lyder. FreeStyle 5 startes op. Dette er helt normalt. Koncentratoren begynder at arbejde, når den korte ÅNDEDRÆTSHASTIGHED...
Seite 227: Fejlfinding
Ved alle andre problemer. Skift til en anden iltkilde, og kontakt udstyrsleverandøren. Brugervejledning til FreeStyle og FreeStyle 5 — 227...
Seite 228: Oplysninger Om Rejser
BT032-4 (ledning til Storbritannien) Bemærk: Der kan være flere valgmuligheder med henblik på landespecifikke strømkabler, som anført ovenfor. Kontakt CAIRE eller din iltleverandør, hvis du har brug for flere valgmuligheder i forbindelse med en bestilling. 228 — MN218-C4 A Danish...
Seite 229: Instruktioner Til Bæretasken
2. Sæt den lange del i den samme clips. 2. Luk lynlåsen rundt om bunden af tasken. 3. Fastgør den anden ende i den anden side af bærehåndtaget. Brugervejledning til FreeStyle og FreeStyle 5 — 229...
Seite 230: Materialer, Der Kommer I Direkte Berøring Med Brugeren
Vejledning og fabrikantens erklæring – elektromagnetiske emissioner FreeStyle og FreeStyle 5 er beregnet til brug i det elektromagnetiske miljø, der er angivet nedenfor. Kunden eller brugeren af FreeStyle og FreeStyle 5 er ansvarlig for at sikre, at det anvendes i et sådant miljø. Emissionstest Compliance Elektromagnetisk miljø...
Seite 231 Vejledning og fabrikantens erklæring – elektromagnetisk immunitet FreeStyle og FreeStyle 5 er beregnet til brug i det elektromagnetiske miljø, der er angivet nedenfor. Kunden eller brugeren af FreeStyle og FreeStyle 5 er ansvarlig for at sikre, at det anvendes i et sådant miljø. Immunitetstest IEC 60601-testniveau Compliance-niveau Elektromagnetisk miljø...
Seite 232 Vejledning og fabrikantens erklæring – elektromagnetisk immunitet FreeStyle og FreeStyle 5 er beregnet til brug i det elektromagnetiske miljø, der er angivet nedenfor. Kunden eller brugeren af FreeStyle og FreeStyle 5 er ansvarlig for at sikre, at det anvendes i et sådant miljø.
Seite 233 FreeStyle og FreeStyle 5 er beregnet til brug i et elektromagnetisk miljø, hvori udstrålede RF-forstyrrelser kontrolleres. Kunden eller brugeren af FreeStyle og FreeStyle 5 kan hjælpe til med at forhindre elektromagnetisk interferens ved at bevare en minimumsafstand mellem bærbart og mobilt RF-kommunikationsudstyr (sendere) og FreeStyle og FreeStyle 5, som anbefalet nedenfor, i henhold til kommunikationsudstyrets maksimale udgangseffekt.
Seite 234 Hva er oksygenkonsentratoren ............236 Med oksygen forordnet av legen din ..........236 Operatørprofil ..................237 Pakke ut din FreeStyle eller FreeStyle 5 ..........237 Bli kjent med din FreeStyle eller FreeStyle 5 ........238 Indikasjoner for bruk ................240 Kontraindikasjoner for bruk ...............240 Retningslinjer for sikkerhet ..............240 Instruksjoner for bruk ................245...
Seite 235: Brukerkontroller Og Indikatorer For Systemstatus
Dette symbolet skal minne eierne av utstyret på at utstyret skal leveres til et gjenvinningsanlegg når brukstiden er omme, i henhold til direktiv om avfall fra elektrisk og elektronisk utstyr (WEEE- direktivet). Bruksanvisning for FreeStyle og FreeStyle 5 — 235...
Seite 236: Hva Er Oksygenkonsentratoren
Resultatet er en strøm av høykonsentrert motsetning til ved kontinuerlig strømning. oksygen som leveres til brukeren. FreeStyle og FreeStyle 5 er begge to lette nok til at de kan bæres i håndtaket, skulderstroppen eller FreeStyle og FreeStyle 5 kombinerer som ryggsekk.
Seite 237: Operatørprofil
• Universal-strømforsyning til vekselstrøm/ likestrøm • Strømledning til vekselstrøm • Strømledning til likestrøm • Bruksanvisning FreeStyle 5: • Bærbar oksygenkonsentrator • Bæreveske • Skulderstropp • Tilbehørsveske • Batterikassett • Strømforsyning • Likestrømtilførsel • Bruksanvisning Bruksanvisning for FreeStyle og FreeStyle 5 — 237...
Seite 238: Bli Kjent Med Din Freestyle Eller Freestyle 5
Bli kjent med din FreeStyle eller FreeStyle 5 Bli kjent med hovedfunksjonene til FreeStyle og FreeStyle 5 og deres kontrollpanel Håndtak Kontrollpanel Oksygenutløp Luftutløp Inntak for strømkoblinger Batterikassett Utløserknapp for Luftinntak/ batteripakke filterdeksel 238 — MN218-C4 A Norwegian...
Seite 239 å indikere at oksygen er levert. Alarmindikatorlys: Indikerer en alarmtilstand på konsentratoren. En rask respons er nødvendig. Se feilsøkingstabellen i denne bruksanvisningen og ta kontakt med hjemmesykepleien hvis du trenger hjelp. Bruksanvisning for FreeStyle og FreeStyle 5 — 239...
Seite 240: Indikasjoner For Bruk
AV LEGE. ADVARSEL: MÅ IKKE BRUKES I NÆRHETEN AV FORSIKTIG: Viktig informasjon for å BRANNFARLIGE ANESTESIMIDLER. forebygge skade på FreeStyle eller ADVARSEL: I LIKHET MED ENHVER ELEKTRISK FreeStyle 5. DREVET ENHET, KAN BRUKEREN OPPLEVE PERIODER MED NEDETID SOM FØLGE AV Merk: Informasjon som trenger spesiell oppmerksomhet.
Seite 241 PÅ PANELET SOM KAN FØRE TIL AT SIKRINGEN OKSYGENKONSENTRATOREN ELLER TILBEHØR GÅR, ELLER BRANN HVIS SIKRINGEN IKKE MED OKSYGEN. BARE VANNBASERTE, FUNGERER SOM DEN SKAL. OKSYGEN-KOMPATIBLE KREMER ELLER SALVER SKAL BRUKES. OKSYGEN AKSELERERER FORBRENNINGEN AV BRENNBARE STOFFER. Bruksanvisning for FreeStyle og FreeStyle 5 — 241...
Seite 242 SOM FOR EKSEMPEL STRØMUTFALL, OKSYGENKONSENTRATOREN IKKE ER I BRUK. ALARMTILSTAND ELLER MEKANISK FEIL. RÅDFØR DEG MED DIN LEGE ELLER ADVARSEL: FREESTYLE ELLER FREESTYLE 5 MÅ UTSTYRSLEVERANDØR VEDRØRENDE VÆRE AV OG KOBLET FRA EKSTERN STRØM FØR NØDVENDIG RESERVEUTSTYR. FJERNING AV BATTERIPAKKEN.
Seite 243 FORSIKTIG: BRUK KUN batterier levert av enheten komme tilbake til normal driftstemperatur før produsenten. For riktig avhending av batteriene, den slås på. kontakt utstyrsleverandøren eller lokale myndigheter for avhendingskrav. Bruksanvisning for FreeStyle og FreeStyle 5 — 243...
Seite 244: Spesifikasjoner
Spesifikasjoner FreeStyle FreeStyle 5 Dimensjoner 21,8 cm x 15,5 cm x 9,1 cm 27,2 cm x 16,8 cm x 11,2 cm (8,6 tommer x 6,1 tommer x 3,6 tommer) (10,7 tommer x 6,6 tommer x 4,4 tommer) Vekt (med 2,2 kg (4,9 lbs)
Seite 245: Instruksjoner For Bruk
Instruksjoner for bruk 1 Finn og plasser FreeStyle eller FreeStyle 5 på et 3 Sett strømforsyningen for vekselstrøm eller passende sted for bruk. likestrøm inn i stikkontakten på høyre side av a Konsentratoren skal være godt ventilert slik enheten hvis du laster opp batteripakken og/eller at luftinntakene og luftuttakene ikke er betjener enheten med en ekstern strømkilde.
Seite 246 5 Slå på FreeStyle eller FreeStyle 5 ved å trykke på tallknappen for strømningsvalg for pulsinnstillingen som foreskrevet av legen din. En kort alarm lyder for å indikere at enheten er slått på og det grønne lyset over knappen for strømningsvalg, som du trykket på, skal holdes...
Seite 247: Strømforsyninger
Strømforsyninger FJERNE BATTERIET: FreeStyle og FreeStyle 5 kan få strøm på tre måter: • Oppladbar batteripakke Dra batteriutløserknappen utover, vekk fra • Vekselstrøm FreeStyle eller FreeStyle 5. Mens du HOLDER • Likestrøm knappen, skyver du batteriet ut ved å dra det Informasjon om driften av hver av disse vekk fra konsentratoren.
Seite 248 1,25 timer (1 t, 15 min) Det nye batteriet som følger med din FreeStyle eller FreeStyle 5 er bare delvis ladet når det TYPISK LADETID FOR BATTERIET: sendes fra fabrikken. Før første gangs bruk skal du lade batteripakken helt opp med bruk av enten Det tar vanligvis mellom 4–5 timer å...
Seite 249: Freestyle-Strømforsyning For Vekselstrøm Og Likestrøm
Batteripakken vil lades annen passende stikkontakt opp igjen uansett om FreeStyle er slått på eller av. ADVARSEL: IKKE KOBLE TIL EKSTERN STRØM UTEN AT EN BATTERIPAKKE ER INSTALLERT I FREESTYLE ELLER FREESTYLE 5.
Seite 250 5. Hvis batteripakken trenger å lades opp, skal indikatorlysene for batteristatus blinke tilsvarende for å vise lading. 6. Slå på FreeStyle ved å trykke på tallknappen for strømningsvalg for pulsinnstillingen som foreskrevet av legen din. LIKESTRØM Likestrøm brukes i utstyrskontakter i biler, båter...
Seite 251: Freestyle 5-Strømforsyning For Vekselstrøm Og Likestrøm
5. Hvis batteripakken trenger å lades opp, skal indikatorlysene for batteristatus blinke tilsvarende for å vise ladning (se avsnittet om batteripakken). 6. Slå på FreeStyle 5 ved å trykke på tallknappen for strømningsvalg for pulsinnstillingen som foreskrevet av legen din.
Seite 252 å vise ladning (se avsnittet om batteripakken). 6. Slå på FreeStyle 5 ved å trykke på tallknappen for strømningsvalg for pulsinnstillingen som foreskrevet av legen din. 2. Koble likestrømledningen til kontakten i bilen eller en annen utstyrskontakt for likestrøm.
Seite 253: Rengjøring, Pleie Og Rutinemessig Vedlikehold
Rengjøring, pleie og rutinemessig vedlikehold RUTINEMESSIG VEDLIKEHOLD 2. Fjern filteret fra dekslet. Vedlikehold av indre komponenter inne i kabinettet på FreeStyle eller FreeStyle 5 må utføres av oksygenleverandøren. Operatøren er ansvarlig for følgende vedlikeholdsprosedyrer. • Ukentlig – Rengjøre luftinntaksfilteret ADVARSEL: IKKE FORSØK Å ÅPNE ELLER FJERNE PLASTDEKSLENE TIL FREESTYLE ELLER FREESTYLE 5.
Seite 254 Batteripakken skal lagres under stabile forhold, RENGJØRING kjennetegnet av lav fuktighet (mindre enn 70 % Slå AV enheten og koble fra vekselstrøm eller RF) og fritt for etsende gasser. For å forhindre likestrøm før enhver rengjøring eller desinfisering. rust skal du unngå forhold som kan skape IKKE spray direkte på...
Seite 255: Alarmtilstander
Hvis alarmen fortsetter skal du bytte til en annen En kort alarm høres når FreeStyle eller oksygenkilde som tilgjengelig og ta kontakt med FreeStyle 5 slås på første gang. Dette er normalt. utstyrsleverandøren din. Konsentratoren begynner å kjøre når den korte alarmen stanser.
Seite 256: Feilsøking
Feilsøking Problem Mulig årsak Løsning FreeStyle kjører ikke når en Batteriet er utladet. Bruk en stikkontakt med vekselstrøm eller likestrøm valgknapp for pulsstrømning er for å drive enheten. Feilfunksjon. trykket inn. Ta kontakt med utstyrsleverandøren din og bytt til en annen oksygenkilde som nødvendig.
Seite 257: Reiseinformasjon
(flytider, bakketid Tilbehør For riktig ytelse og sikkerhet skal du bare bruke FreeStyle 5 standardtilbehør (inkludert i pakningen): tilbehøret i listen som er levert av CAIRE gjennom din oksygenleverandør. Bruk av tilbehør som du Tilbehørsveske MI372-1 ikke finner i listen nedenfor, kan svekke ytelsen og/ Bæreveske...
Seite 258: Instruksjoner For Bæreveske
Instruksjoner for bæreveske Bruk følgende instruksjoner for å plasser og MONTERING AV SKULDERSTROPP feste fast din FreeStyle- eller FreeStyle 5-enhet i 1. Åpne klemmen på bærehåndtaket. bærevesken. PLASSERE ENHETEN I BÆREVESKEN 1. Sett enheten i bunnen av vesken, med filtre og batteriåpninger riktig innrettet.
Seite 259: Materialer I Direkte Kontakt Med Operatøren
EMC-testing Veiledning og produsentens erklæring – elektromagnetisk stråling FreeStyle og FreeStyle 5 er ment brukt i det elektromagnetiske miljøet som er spesifisert nedenfor. Kunden eller brukeren av FreeStyle og FreeStyle 5 skal påse at det brukes i et slikt miljø.
Seite 260 Veiledning og produsentens erklæring – elektromagnetisk immunitet FreeStyle og FreeStyle 5 er ment brukt i det elektromagnetiske miljøet som er spesifisert nedenfor. Kunden eller brukeren av FreeStyle og FreeStyle 5 skal påse at det brukes i et slikt miljø. Immunitetstest IEC 60601 testnivå...
Seite 261 Veiledning og produsentens erklæring – elektromagnetisk immunitet FreeStyle og FreeStyle 5 er ment brukt i det elektromagnetiske miljøet som er spesifisert nedenfor. Kunden eller brukeren av FreeStyle og FreeStyle skal påse at det brukes i et slikt miljø. Immunitetstest IEC 60601 testnivå...
Seite 262 FreeStyle og FreeStyle 5 er ment brukt i et elektromagnetisk miljø hvor utstrålte RF-forstyrrelser er kontrollert. Kunden eller brukeren av FreeStyle og FreeStyle 5 kan bidra til å forhindre elektromagnetisk forstyrrelse ved å opprettholde en minimumsavstand mellom bærbart og mobilt RF-kommunikasjonsutstyr (sendere) og FreeStyle og FreeStyle 5, som anbefalt nedenfor, i henhold til maksimal utgangseffekt for kommunikasjonsutstyr.
Seite 263 Vad är en syrgaskoncentrator? ............265 Varför har din läkare ordinerat syrgas? ..........265 Användarprofil ...................266 Packa upp Freestyle eller Freestyle 5 ..........266 Bekanta dig med FreeStyle eller FreeStyle 5 ........267 Indikationer för användning ...............269 Kontraindikationer vid användning ...........269 Säkerhetsanvisningar .................269 Användarinstruktioner ...............274 Nätaggregat ..................276...
Seite 264: Kontrollpanel Och Indikatorer För Systemstatus
Kontrollpanel och indikatorer för systemstatus Symbol Definition Symbol Definition Se bruksanvisningen Får inte demonteras Symbol för rökförbud: Rök inte nära Använd inte olja eller fett. enheten. Denna sida upp Inga öppna lågor. Anpassad till Säkerhetsbyrå för CAN/CSA C22.2 Anpassad till RTCA DO160 avsnitt 21 RTCA/DO-160 nr 60601-1-08 M90 gällande elektrisk avsnitt 21...
Seite 265: Vad Är En Syrgaskoncentrator
Vad är en syrgaskoncentrator? Luften vi andas innehåller cirka 21 % syre, avancerade pulsflödestillförseln känner snabbt av 78 % kväve och 1 % andra gaser. I FreeStyle när användaren andas in och ger en syrgaspuls och FreeStyle 5 sugs rumsluft in i maskinen i början av varje inandning.
Seite 266: Användarprofil
Användaren behöver ingen särskild kunskap eller förmåga för att använda koncentratorn. Packa upp Freestyle eller Freestyle 5 Kontrollera att alla komponenter som räknas upp och visas nedan finns med i paketet. Om något saknas ska du omedelbart kontakta leverantören av syrgasutrustningen.
Seite 267: Bekanta Dig Med Freestyle Eller Freestyle 5
Bekanta dig med FreeStyle eller FreeStyle 5 Bekanta dig med de viktigaste FreeStyle- och FreeStyle 5-funktionerna och deras kontrollpaneler Handtag Kontrollpanel Syrgasutlopp Luftutlopp Ingång för strömanslutningar Kraftenhet Luftintag/ Frigöringsknapp luftfilterskydd för kraftenhet Användarhandbok för Freestyle och Freestyle 5 – 267...
Seite 268 Larmindikatorlampa Indikatorlampor för batterimätare Pulsflödesindi- kator Batteristatusknapp Knappar för flödesval Knappar för flödesval: Batteristatusknapp: Du slår PÅ eller stänger Av enheten genom När du trycker en gång på den här knappen visas att trycka på sifferknappen för den ordinerade batterimätarindikatorn. Den hjälper dig att avgöra pulsflödesinställningen.
Seite 269: Indikationer För Användning
KAN PÅVERKA DESS PRESTANDA NEGATIVT. DENNA BRUKSANVISNING BESKRIVER VILKA TILLBEHÖR SOM REKOMMENDERAS. VARNING: OM DU RÖKER MÅSTE DU FÖRST ALLTID UTFÖRA FÖLJANDE TRE VIKTIGA STEG: STÄNG AV SYRGASKONCENTRATORN, TA AV NÄSKANYLEN OCH LÄMNA RUMMET DÄR ENHETEN STÅR. Användarhandbok för Freestyle och Freestyle 5 – 269...
Seite 270 VARNING: VAR VÄNLIG KONTAKTA VARNING: SE TILL ATT VENTILERNA FÖR DIN HEMVÅRDSLEVERANTÖR LUFTINTAG OCH LUFTUTLOPP INTE RISKERAR FÖR INSPEKTION OCH MÖJLIG ATT BLOCKERAS. TAPPA INTE OCH STICK INTE REPARATION AV DIN ENHET OM DEN IN NÅGRA OBJEKT I NÅGRA AV ENHETENS HAR TAPPATS, SKADATS ELLER HAR ÖPPNINGAR.
Seite 271 VARNING: TILLÅT INTE RÖKNING, LJUSLÅGOR ELLER ÖPPEN ELD I SAMMA RUM SOM DENNA ENHET ELLER SYREFYLLDA TILLBEHÖR. VARNING: RÖKNING I SAMBAND MED ANVÄNDNING AV NÄSKANYL KAN ORSAKA BRÄNNSKADOR I ANSIKTET OCH EVENTUELLT DÖDSFALL. Användarhandbok för Freestyle och Freestyle 5 – 271...
Seite 272 VAR FÖRSIKTIG: Lämna INTE VARNING: FREESTYLE OCH syrgaskoncentratorn eller nätaggregatet FREESTYLE 5 FÅR INTE ANVÄNDAS inkopplat i bilen när tändningen är ELLER ANSLUTAS TILL ETT EXTERNT i avstängt läge. Att göra det kan tömma STRÖMUTTAG (VÄXELSTRÖM/ fordonets batteri.
Seite 273 * Baserat på ett atmosfäriskt tryck på 14,7 psi (101 kPa) vid 21 °C (70 °F) **Användning utanför dessa driftspecifikationer kan begränsa koncentratorns förmåga att uppnå den specificerade syrgaskoncentrationen vid flödeshastigheter med ett högre literantal. Användarhandbok för Freestyle och Freestyle 5 – 273...
Seite 274: Användarinstruktioner
Användarinstruktioner 1 Placera FreeStyle eller FreeStyle 5 på en lämplig 3 Anslut nätaggregatet för växelström eller plats för användning. likström till uttaget på höger sida av enheten om a Koncentratorn ska ha god ventilation kraftenheten behöver laddas och/eller enheten och luftintaget och luftutloppen får inte ska drivas från en extern strömkälla.
Seite 275 5 Slå på FreeStyle eller FreeStyle 5 genom att trycka på den sifferknapp för flödesval som motsvarar den pulsflödesinställning som din läkare har ordinerat. En kort ljudsignalsvarning ljuder som en indikation på att enheten har slagits på och den gröna lampan ovanför den flödesvalknapp som du tryckte på...
Seite 276: Nätaggregat
Rikta in batteriet mot höljet på framsidan från Observera: Om batteriet håller på att laddas visar höger sida av FreeStyle eller FreeStyle 5 så att det indikatorlamporna på mätaren statusen utan att du behöver kan skjutas in i batterifacket. Skjut batteriet inåt trycka på...
Seite 277 FÖRSTA LADDNINGEN: – 1,5 timmar Det nya batteriet som medföljer din FreeStyle eller (1 tim, 30 min) FreeStyle 5 är bara delvis laddat när det levereras – 1,25 timmar från fabriken. Innan du använder enheten för (1 tim, 15 min) första gången ska du ladda kraftenheten helt med...
Seite 278: Freestyles Nätaggregat För Växelström Och Likström
Freestyles nätaggregat för växelström och likström FreeStyle är utrustad med ett universellt Så här ansluter du Freestyle till växelström: nätaggregat för växelström/likström som ser till att 1. Anslut det universella nätaggregatet till koncentratorn får strömförsörjning vart du än går. strömingången på sidan av Freestyle. Tryck inåt Det ersätter separata nätaggregat för växelström...
Seite 279 5. Om kraftenheten behöver laddas ska indikatorlamporna för batteristatus blinka för att visa att laddning pågår. 6. Slå på FreeStyle genom att trycka på den sifferknapp för flödesval som motsvarar den pulsflödesinställning som din läkare har ordinerat. LIKSTRÖM 4.
Seite 280: Freestyle 5:S Nätaggregat För Växelström Och Likström
5. Om kraftenheten behöver laddas ska indikatorlamporna för batteristatus blinka för att visa att laddning pågår (se avsnittet om kraftenheten). 6. Slå på FreeStyle 5 genom att trycka på den sifferknapp för flödesval som motsvarar den pulsflödesinställning som din läkare har ordinerat.
Seite 281 (se avsnittet om kraftenheten). 6. Slå på FreeStyle 5 genom att trycka på den sifferknapp för flödesval som motsvarar den pulsflödesinställning som din läkare har ordinerat.
Seite 282: Rengöring, Skötsel Och Rutinunderhåll
Se till att filtret LUFTINTAGSFILTER är helt torrt innan du sätter tillbaka det. Luft kommer in i FreeStyle och FreeStyle 5 genom 5. Sätt tillbaka det rena och torra filtret ett luftintagsfilter som sitter under locket nedtill på...
Seite 283 Följ alltid kanyltillverkarens anvisningar för korrekt användning. Byt ut näskanylen eller syrgasslangen enligt kanyltillverkarens eller syrgasleverantörens rekommendationer. Läkaren eller syrgasleverantören ger dig instruktioner för rengöring och byte. Extra tillbehör för byte är tillgängliga via syrgasleverantören. Användarhandbok för Freestyle och Freestyle 5 – 283...
Seite 284: Larmtillstånd
IGÅNGSÄTTNINGSLARM ansikte och att du andas genom näsan. Om larmet fortsätter att ljuda ska du byta till en annan En kort larm ljuder när Freestyle eller FreeStyle 5 tillgänglig syrgaskälla och kontakta leverantören slås på. Det är normalt. Koncentratorn börjar av utrustningen.
Seite 285: Felsökning
återanslut sedan nätaggregatet i en bil. laddas inte via likströmsuttaget. till bilens likströmsuttag för att återställa brytaren i nätaggregatet. Alla övriga problem. Byt till en annan tillgänglig syrgaskälla och kontakta leverantören av utrustningen. Användarhandbok för Freestyle och Freestyle 5 – 285...
Seite 286: Information Inför Resor
Information inför resor FreeStyle och FreeStyle 5 är båda FAA-godkända restiden (flygtider, tid på marken före och för användning ombord på passagerarflygplan. efter flygresan, anslutningar samt oförutsedda Före varje resa (med flyg, tåg, kryssningsbåt osv.) förseningar). ska du Observera: Vid flygresor bör extra batterier förvaras •...
Seite 287: Anvisningar För Transportväskan
2. Sätt i den långa delen i samma klämma. 2. Stäng blixtlåset runt botten av väskan. 3. Fäst den andra änden på den andra sidan av bärhandtaget. Användarhandbok för Freestyle och Freestyle 5 – 287...
Seite 288: Material Som Har Direktkontakt Med Användaren
Vägledning och tillverkarens deklaration – elektromagnetiska emissioner FreeStyle och FreeStyle 5 är avsedda att användas i den elektromagnetiska miljö som specificeras nedan. Kunden eller användaren av FreeStyle eller FreeStyle 5 ska säkerställa att den används i en sådan miljö. Emissionstester Överensstämmelse...
Seite 289 Vägledning och tillverkarens deklaration – elektromagnetisk immunitet FreeStyle och FreeStyle 5 är avsedda att användas i den elektromagnetiska miljö som specificeras nedan. Kunden eller användaren av FreeStyle eller FreeStyle 5 ska säkerställa att den används i en sådan miljö. Immunitetstest IEC 60601 testnivå...
Seite 290 Vägledning och tillverkarens deklaration – elektromagnetisk immunitet FreeStyle och FreeStyle 5 är avsedda att användas i den elektromagnetiska miljö som specificeras nedan. Kunden eller användaren av FreeStyle eller FreeStyle 5 ska säkerställa att den används i en sådan miljö. Immunitetstest IEC 60601 testnivå...
Seite 291 FreeStyle och FreeStyle 5 är avsedda att användas i en elektromagnetisk miljö där utstrålade RF-störningar är under kontroll. Kunden eller användaren av FreeStyle eller FreeStyle 5 kan hjälpa till att förhindra elektromagnetiska störningar genom att upprätthålla ett minimiavstånd mellan bärbar och mobil RF- kommunikationsutrustning (sändare) och FreeStyle eller FreeStyle 5 enligt rekommendationerna nedan,...
Seite 292 Säätimet ja järjestelmän tilan merkkivalot .........293 Happirikastimen toiminta ..............294 Lääkärin määräämä happihoito ............294 Käyttäjät .....................295 FreeStyle- tai FreeStyle 5 -happirikastimen poistaminen pakkauksesta ................295 FreeStyle- tai FreeStyle 5 -happirikastimeen tutustuminen ....296 Käyttöindikaatiot ................298 Kontraindikaatiot ................298 Turvaohjeet ..................298 Käyttöohjeet ..................303 Virtalähteet ..................305 Akkusetti ....................305...
Seite 293: Säätimet Ja Järjestelmän Tilan Merkkivalot
Ilmaisee lämpötilarajoja, joiden sisällä laitteita koskevaa 93/42/ETY-direktiiviä. Sen lääkinnällisen laitteen on pysyttävä turvallisuuden varmistamiseksi. osoituksena siinä on CE-merkintä. Tämä symboli muistuttaa laitteen omistajaa siitä, että elinkaarensa lopussa laite on kierrätettävä sähkö- ja elektroniikkalaiteromudirektiivin (WEEE) mukaisesti. FreeStyle- ja FreeStyle 5 -käyttöohje — 293...
Seite 294: Happirikastimen Toiminta
Sen ansiosta happea ja akun kulkee molekyylisiiviläksi kutsutun adsorboivan varausta kuluu vähemmän erotuksena jatkuvasta aineen läpi. Vain happi läpäisee sen, joten virtaamisesta. FreeStyle ja FreeStyle 5 ovat typpi suodatetaan pois. Siksi käyttäjä saa kevyitä, joten niitä on helppo kantaa kahvasta, hengitettäväkseen puhdasta happea.
Seite 295: Käyttäjät
• Kannettava tarvikelaukku • Akkusetti • Yleiskäyttöinen virtalähde (AC/DC) • Virtajohto • Virransyöttöjohto • Käyttöohje FreeStyle 5: • Kannettava happirikastin • Kantolaukku • Olkahihna • Kannettava tarvikelaukku • Akkusetti • Vaihtovirtaliitin • Tasavirtalähde • Käyttöohje FreeStyle- ja FreeStyle 5 -käyttöohje — 295...
Seite 296: Freestyle- Tai Freestyle 5 -Happirikastimeen Tutustuminen
FreeStyle- tai FreeStyle 5 -happirikasti- meen tutustuminen FreeStyle- tai FreeStyle 5 -happirikastimen ja sen ohjauspaneelin keskeisiin ominaisuuksiin tutustuminen Kahva Ohjauspaneeli Happilähtö Ilmalähdöt Virtaliitäntä Akkusetti Ilmanotto / Akun suodattimen kansi vapautuspainike 296 — MN218-C4 A Finnish...
Seite 297 Sykäysvirtauksen merkkivalo välähtää aina kun happea on syötetty sisäänhengitettävään ilmaan. Hälytysmerkkivalo: Ilmoittaa, että happirikastimessa on hälytyksen aiheuttanut vika. Tämä vaatii pikaista toimintaa. Lisätietoja on tämän käyttöohjeen ongelmanratkaisutaulukossa. Jos tarvitset apua, käänny kotisairaanhoidon puoleen. FreeStyle- ja FreeStyle 5 -käyttöohje — 297...
Seite 298: Käyttöindikaatiot
MÄÄRÄYSTÄ. TÄTÄ LAITETTA VAAROISTA, JOTKA VOIVAT AIHEUTTAA TULEE KÄYTTÄÄ VAIN LÄÄKÄRIN VAKAVIA VAMMOJA. MÄÄRÄYKSESTÄ. VAROITUS: EI SAA KÄYTTÄÄ HELPOSTI SYTTYVIEN MUISTUTUS: Tärkeitä tietoja FreeStyle- ANESTESIA-AINEIDEN LÄHELLÄ. tai FreeStyle 5 -happirikastimen vaurioitumisen estämiseksi VAROITUS: KAIKKIEN SÄHKÖLAITTEIDEN TAVOIN TÄMÄ HAPPIRIKASTIN EI OLE KÄYTETTÄVISSÄ, JOS SÄHKÖNSYÖTTÖ...
Seite 299 HEIKENTÄÄ LAITTEEN TEHOA HUOMATTAVASTI. YHTEENSOPIVIA KOSTEUSEMULSIOITA TAI JOS YHTEEN PISTORASIAAN KYTKETÄÄN VOITEITA. HAPPI KIIHDYTTÄÄ HELPOSTI LIIKAA SÄHKÖLAITTEITA, SÄHKÖTAULU SYTTYVIEN AINEIDEN PALAMISTA. VOI KUORMITTUA, MIKÄ VOI JOHTAA KATKAISIMEN/SULAKKEEN AKTIVOITUMISEEN TAI TULIPALOON, JOS KATKAISIN/SULAKE EI TOIMI. FreeStyle- ja FreeStyle 5 -käyttöohje — 299...
Seite 300 VARAHAPPIJÄRJESTELMÄÄ SÄHKÖKATKON, HELPOSTI SYTTYVÄN. KUN HAPPIRIKASTIN EI LAITTEEN HÄLYTYSTILAN TAI MEKAANISEN OLE KÄYTÖSSÄ, KATKAISE SIITÄ VIRTA. VIRHEEN VARALTA. PYYDÄ LISÄTIETOJA VAROITUS: FREESTYLE- JA FREESTYLE 5 TARVITTAVASTA VARAJÄRJESTELMÄSTÄ -HAPPIRIKASTIMESTA TÄYTYY KATKAISTA LÄÄKÄRILTÄSI TAI LAITETOIMITTAJALTASI. VIRTA JA SE TÄYTYY IRROTTAA ULKOISESTA VAROITUS: ÄLÄ TUKI TULO- TAI POISTOILMA- VIRRANSYÖTÖSTÄ...
Seite 301 Huomaa: Jos happirikastinta on säilytetty pitkään sen MUISTUTUS: Käytä VAIN valmistajan toimittamia normaalien käyttölämpötilarajojen ulkopuolella (ne on akkuja. Hävitä akku laitetoimittajan tai paikallisten kuvattu edellä näkyvässä taulukossa), sen on annettava viranomaisten kierrätysohjeiden mukaisesti. palautua normaaliin käyttölämpötilaan ennen sen käynnistämistä. FreeStyle- ja FreeStyle 5 -käyttöohje — 301...
Seite 302: Tekniset Tiedot
Tekniset tiedot FreeStyle FreeStyle 5 mitat 8,6 x 6,1 x 3,6 tuumaa 10,7 x 6,6 x 4,4 tuumaa (21,8 cm x 15,5 cm x 9,1 cm) (27,2 cm x 16,8 cm x 11,2 cm) Paino (akkuineen) 2,2 kg (4,9 lbs) 3,0 kg (6,7 lbs) Nimellisäänitaso...
Seite 303: Käyttöohjeet
Käyttöohjeet 1. Aseta FreeStyle tai FreeStyle 5 kunnolliseen 3. Jos akku ladataan happirikastimessa ja/tai se käyttöpaikkaan. tarvitsee virtaa ulkoisesta virtalähteestä, yhdistä a. Ilmantulo- ja poistoaukkoja ei saa tukkia, virransyöttö laitteen oikeassa kyljessä näkyvään koska ilman tulee virrata happirikastimessa liitäntään. vapaasti.
Seite 304 5. Käynnistä FreeStyle tai FreeStyle 5 painamalla lääkärin määräämän sykäysvirtausasetuksen numeropainiketta. Kun laitteeseen kytketään virta, kuuluu äänimerkki. Painamasi virtauksenvalintapainikkeen yläpuolella palaa vihreä merkkivalo. 6. Aseta nenäkanyyli kasvoillesi noudattaen sen valmistajan ohjeita. Hengitä normaalisti. Kun hengität sisään, tunnet, että nenäkanyylistä virtaa happisykäys. Kun happiannos toimitetaan, painetun virtausvalintapainikkeen vihreä...
Seite 305: Virtalähteet
Kun happirikastin saa virtaa akusta, mitään toimintarajoituksia ei aiheudu. Kaikki virtausvaihtoehdot ovat tällöin käytettävissä. AKUN LATAUKSEN TARKISTAMINEN: Kun akku on FreeStyle- tai FreeStyle 5 -happirikastimessa, paina ohjauspaneelin BATT- painiketta. BATT-painikkeen yläpuolella näkyvät akkumittarin merkkivalot (25–100 %) ilmaisevat akun lataustason.
Seite 306 Kun akkua ei ole asennettu FreeStyle- tai AKKUKÄYTTÖAIKA: FreeStyle 5 -happirikastimeen, voit tarkistaa Kun happirikastin irrotetaan ulkoisesta sen lataustason kääntämällä sen ylösalaisin ja virtalähteestä, se siirtyy automaattisesti ottamaan painamalla TEST-painiketta. TEST-painikkeen virtaa akusta, jos siinä on akku ja akku on ladattu.
Seite 307: Freestyle -Happirikastimen Verkko- Ja Tasavirtakäyttöinen Virtalaite
FreeStyle lataa akkua ollessaan yhdistettynä verkkovirtaan. Akku latautuu riippumatta siitä, onko FreeStyle-happirikastin käynnistetty vai ei. VAROITUS: ÄLÄ YHDISTÄ FREESTYLE- 3. Työnnä verkkovirtajohdon pistoke TAI FREESTYLE 5 -HAPPIRIKASTINTA pistorasiaan. ULKOISEEN VIRRANSYÖTTÖÖN, JOS SIINÄ EI OLE AKKUA. FreeStyle- ja FreeStyle 5 -käyttöohje — 307...
Seite 308 Lisätietoja on käyttöohjeen Ongelmanratkaisu-osassa. 3. Työnnä tasavirtajohdon pistoke esimerkiksi auton tasavirtaliitäntään. 5. Jos akku täytyy ladata, akun tilamerkkivalo vilkkuu. 6. Käynnistä FreeStyle painamalla lääkärin määräämän sykäysvirtausasetuksen numeropainiketta. TASAVIRTA 4. Käynnistä moottoriajoneuvo. Tasavirtaa on saatavana autoissa, veneissä ja muissa moottoriajoneuvoissa.
Seite 309: Freestyle 5 -Happirikastimen Verkko- Ja Tasavirtakäyttöinen Virtalaite
12 voltin liitäntään yhdistettynä 3. Työnnä verkkovirtajohdon pistoke pistorasiaan. VERKKOVIRTA Verkkovirtaa käytetään kotona ja paikoissa, joissa sitä on saatavana. FreeStyle 5 toimii verkkovirralla. FreeStyle 5 lataa akkua ollessaan yhdistettynä verkkovirtaan. Akku latautuu riippumatta siitä, onko happirikastin käynnistetty vai ei. VAROITUS: ÄLÄ YHDISTÄ FREESTYLE- TAI FREESTYLE 5 -HAPPIRIKASTINTA ULKOISEEN VIRRANSYÖTTÖÖN, JOS...
Seite 310 Tasavirtaa on saatavana autoissa, veneissä ja merkkivalo ei syty, irrota tasavirtalähde muissa moottoriajoneuvoissa. FreeStyle toimii tasaliitännästä, käynnistä moottoriajoneuvo tasavirralla. FreeStyle 5 lataa akkua myös ollessaan uudelleen ja kytke tasavirtalähde uudelleen yhdistettynä tasavirtaan. Akku latautuu riippumatta tasavirtaliitäntään. siitä, onko happirikastin käynnistetty vai ei.
Seite 311: Puhdistus, Ylläpito Ja Huolto
AKUN SÄILYTTÄMINEN Happirikastimen akun varauksen ei tarvitse purkautua kokonaan ennen kuin akku ladataan uudelleen. On suositeltavaa ladata happirikastimen akku jokaisen käyttökerran jälkeen. Älä aseta akkua mikroaaltouunin tai lieden lähelle. Älä altista akkua kuumuudelle, kuten FreeStyle- ja FreeStyle 5 -käyttöohje — 311...
Seite 312: Akun Hävittäminen
auringonpaisteelle. Älä jätä sitä autoon. Muutoin PUHDISTAMINEN akun suorituskyky voi heikentyä ja käyttöikä Katkaise laitteesta virta ja irrota se vaihto- tai lyhentyä. Lisäksi akku voi kuumentua, savuta, tasavirtalähteestä ennen puhdistamista tai syttyä tuleen tai räjähtää. Akkua tulee säilyttää desinfioimista. ÄLÄ suihkuta nesteitä suoraan vakaassa ympäristössä, jossa suhteellinen ulkokoteloon.
Seite 313: Hälytystilat
Tämä on normaalia. Happirikastin alkaa toimia, kun lyhyt hälytysääni LIIAN NOPEA HENGITYSTIHEYS päättyy. Jos hengitystiheys ylittää FreeStyle- tai FreeStyle 5 -happirikastimen kapasiteetin, 0,5 sekunnin välein HÄLYTYS AKUN TYHJENEMISESTÄ kuuluu lyhyt hälytysääni ja hälytysvalo vilkkuu Kun akun varaus ehtyy, lyhyt hälytysääni kuuluu punaisena.
Seite 314: Vianmääritys
Yhdistä laite verkko- tai tasavirtalähteeseen ja (keltainen) BATT-merkkivalo 2 minuutin kuluessa tai vaihda siihen täyteen ladattu palaa jaksoittain. akku. Kuuluu nopea hälytysääni, Akun varaus ei riitä FreeStyle- Yhdistä se heti verkko- tai tasavirtalähteeseen. (keltainen) BATT-merkkivalo happirikastimen käyttämiseen. palaa jaksoittain ja FreeStyle- happirikastimesta katkeaa virta.
Seite 315: Tietoja Matkustamisesta
• varmista, että happirikastin on hyvässä kuljettaa vara-akut turvallisessa laukussa tai niiden mukana käyttökunnossa toimitetussa laukussa. • ilmoita lentoyhtiölle vähintään 48 tuntia ennen lähtöä, että sinulla on mukanasi FreeStyle tai FAA:N MÄÄRÄYKSET FreeStyle 5. Vara-akut täytyy suojata yksitellen oikosulkujen On suositeltavaa ottaa lisäakkuja mukaan matkalle.
Seite 316: Kantolaukun Ohjeet
Kantolaukun ohjeet Aseta ja kiinnitä FreeStyle tai FreeStyle 5 OLKAHIHNAN KIINNITTÄMINEN kantolaukkuun noudattamalla seuraavia ohjeita. 1. Irrota kantokahva. LAITTEEN ASETTAMINEN KANTOLAUKKUUN 1. Aseta laite laukun pohjalle. Kohdista suodattimet ja akun aukot oikein. 2. Kiinnitä pitkä osa kantokahvaa varten tarkoitettuun kiinnikkeeseen.
Seite 317: Materiaalit, Joiden Kanssa Käyttäjä Joutuu Suoraan Kosketukseen
• Hihna ................Polypropeeni, asetyyli, vinyyli, cordura, neopreeni EMC-testaus Ohjeistus ja valmistajan ilmoitus – sähkömagneettinen säteily FreeStyle ja FreeStyle 5 on tarkoitettu käytettäviksi jäljempänä määritellyssä sähkömagneettisessa ympäristössä. Asiakkaan eli FreeStyle- tai FreeStyle 5 -käyttäjän tulee varmistaa, että laitetta käytetään kyseisessä ympäristössä. Säteilytesti Vastaavuus Sähkömagneettinen ympäristö...
Seite 318 Ohjeistus ja valmistajan ilmoitus – sähkömagneettinen immuniteetti FreeStyle ja FreeStyle 5 on tarkoitettu käytettäviksi jäljempänä määritellyssä sähkömagneettisessa ympäristössä. Asiakkaan eli FreeStyle- tai FreeStyle 5 -käyttäjän tulee varmistaa, että laitetta käytetään kyseisessä ympäristössä. Immuniteettitestaus IEC 60601 Vastaavuustaso Sähkömagneettinen -testaustaso ympäristö – ohjeistus Lattian tulee olla puuta, betonia Sähkömagneettinen...
Seite 319 Ohjeistus ja valmistajan ilmoitus – sähkömagneettinen immuniteetti FreeStyle ja FreeStyle 5 on tarkoitettu käytettäviksi jäljempänä määritellyssä sähkömagneettisessa ympäristössä. Asiakkaan eli FreeStyle- tai FreeStyle 5 -käyttäjän tulee varmistaa, että laitetta käytetään kyseisessä ympäristössä. Immuniteettitestaus IEC 60601 Vastaavuustaso Sähkömagneettinen -testaustaso ympäristö – ohjeistus...
Seite 320 FreeStyle- tai FreeStyle 5 -happirikastimien välillä FreeStyle- ja FreeStyle 5 on tarkoitettu käytettäväksi sähkömagneettisessa ympäristössä, jossa säteilevät radiotaajuushäiriöt ovat hallinnassa. Asiakas eli FreeStyle- tai FreeStyle 5 -laitteen käyttäjä voi auttaa estämään sähkömagneettisia häiriöitä säilyttämällä alla olevan suosituksen mukaisen vähimmäisvälimatkan kannettavan ja siirtyvän radiotaajuuslaitteen (lähettimet) ja FreeStyle- tai FreeStyle 5 -happirikastimen välillä...
Seite 321 Τι είναι ο συμπυκνωτής οξυγόνου .............323 Γιατί ο γιατρός σας συνταγογράφησε οξυγόνο ........323 Προφίλ χειριστή .................324 Αποσυσκευασία του FreeStyle ή FreeStyle 5 ........324 Γνωριμία με το FreeStyle ή FreeStyle 5 ..........325 Ενδείξεις χρήσης ................327 Αντενδείξεις χρήσης ................327 Οδηγίες ασφαλείας................327 Οδηγίες λειτουργίας ................332 Τροφοδοτικά...
Seite 322: Στοιχεία Ελέγχου Χρήστη & Ενδείξεις Κατάστασης Συστήματος
Στοιχεία ελέγχου χρήστη & ενδείξεις κατάστασης συστήματος Σύμβολο Ορισμός Σύμβολο Ορισμός Συμβουλευτείτε τις οδηγίες χρήσης Μην αποσυναρμολογείτε Εικονίδιο απαγόρευσης καπνίσματος: Μην καπνίζετε Μη χρησιμοποιείτε λάδι ή γράσο. κοντά στη μονάδα. Με αυτή την πλευρά προς τα πάνω Μακριά από ανοιχτές ή γυμνές φλόγες. RTCA/DO-160 Section 21 Συμμορφώνεται...
Seite 323: Τι Είναι Ο Συμπυκνωτής Οξυγόνου
φορητότητα και κινητοποίηση. Η προηγμένη 21% οξυγόνο, 78% άζωτο και 1% άλλα αέρια. χορήγηση παλμικής ροής που παρέχουν ανιχνεύει Στο FreeStyle και στο FreeStyle 5, ο αέρας του γρήγορα πότε εισπνέει ο χρήστης και χορηγεί έναν δωματίου αναρροφάται μέσα στο μηχάνημα μέσω...
Seite 324: Προφίλ Χειριστή
οξυγόνο (δηλ. φιάλη οξυγόνου) σε περίπτωση διακοπής ρεύματος ή βλάβης του συμπυκνωτή. Δεν απαιτούνται άλλες μοναδικές δεξιότητες ή ικανότητες χρήσης για τη χρήση του συμπυκνωτή. Αποσυσκευασία του FreeStyle ή FreeStyle 5 Επαληθεύστε ότι όλα τα εξαρτήματα που παρατίθενται και παρουσιάζονται παρακάτω περιλαμβάνονται στη συσκευασία. Εάν λείπουν...
Seite 325: Γνωριμία Με Το Freestyle Ή Freestyle 5
Γνωριμία με το FreeStyle ή FreeStyle 5 Εξοικειωθείτε με τα βασικά χαρακτηριστικά του FreeStyle και FreeStyle 5 και των αντίστοιχων πινάκων ελέγχου Λαβή Πίνακας ελέγχου Έξοδος οξυγόνου Έξοδος(οι) αέρα Είσοδος για συνδέσεις ρεύματος Πακέτο μπαταρίας Κουμπί Κάλυμμα απελευθέρωσης εισαγωγής αέρα/ πακέτου μπαταρίας...
Seite 326 Ενδεικτική λυχνία συναγερμού Ενδεικτικές λυχνίες μετρητή μπαταρίας Ενδείκτης παλμικής ροής Κουμπί κατάστασης Κουμπιά μπαταρίας επιλογής ροής Κουμπιά επιλογής ροής: Κουμπί κατάστασης μπαταρίας: Για να ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ ή να Πατήστε μία φορά για να εμφανιστεί ο ενδείκτης ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ τη συσκευή, πατήστε μετρητή μπαταρίας καθορίζοντας πόσος χρόνος το...
Seite 327: Ενδείξεις Χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΠΩΣ ΚΑΙ ΜΕ ΚΑΘΕ ΗΛΕΚΤΡΙΚΑ ΠΡΟΣΟΧΗ: Σημαντικές πληροφορίες για την ΤΡΟΦΟΔΟΤΟΥΜΕΝΗ ΣΥΣΚΕΥΗ, Ο ΧΡΗΣΤΗΣ ΜΠΟΡΕΙ ΝΑ πρόληψη ζημιάς στο FreeStyle ή FreeStyle 5. ΑΝΤΙΜΕΤΩΠΙΣΕΙ ΠΕΡΙΟΔΟΥΣ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΩΣ ΑΠΟΤΕΛΕΣΜΑ ΔΙΑΚΟΠΗΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ, Η ΤΗΣ ΑΝΑΓΚΗΣ ΝΑ ΑΝΑΘΕΣΕΙ ΤΟ ΣΕΡΒΙΣ ΤΟΥ ΣΥΜΠΥΚΝΩΤΗ ΟΞΥΓΟΝΟΥ...
Seite 328 ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΑΝ Ο ΣΥΜΠΥΚΝΩΤΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ ΑΦΗΝΕΤΕ ΝΑ ΦΡΑΞΟΥΝ ΤΑ ΟΞΥΓΟΝΟΥ ΕΧΕΙ ΠΕΣΕΙ, ΥΠΟΣΤΕΙ ΖΗΜΙΑ ΑΝΟΙΓΜΑΤΑ ΕΙΣΑΓΩΓΗΣ Η ΕΞΟΔΟΥ ΑΕΡΑ. ΜΗΝ ΑΦΗΝΕΤΕ Η ΕΚΤΕΘΕΙ ΣΕ ΝΕΡΟ, ΠΑΡΑΚΑΛΟΥΜΕ ΝΑ ΠΕΣΟΥΝ ΚΑΙ ΜΗΝ ΕΙΣΑΓΕΤΕ ΑΝΤΙΚΕΙΜΕΝΑ ΣΕ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟΝ ΠΑΡΟΧΟ ΚΑΤ' ΚΑΝΕΝΑ ΑΝΟΙΓΜΑ ΤΗΣ ΣΥΣΚΕΥΗΣ. ΚΑΤΙ ΤΕΤΟΙΟ ΜΠΟΡΕΙ ΟΙΚΟΝ...
Seite 329 ΟΤΙ Η ΙΣΧΥΣ ΕΙΝΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ ΟΤΑΝ Ο ΣΥΜΠΥΚΝΩΤΗΣ ΟΞΥΓΟΝΟΥ ΔΕΝ ΒΡΙΣΚΕΤΑΙ ΣΕ ΧΡΗΣΗ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΣΥΝΙΣΤΑ ΜΙΑ ΕΝΑΛΛΑΚΤΙΚΗ ΠΗΓΗ ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΥ ΟΞΥΓΟΝΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΤΟ FREESTYLE Η ΤΟ FREESTYLE 5 ΣΕ ΠΕΡΙΠΤΩΣΗ ΔΙΑΚΟΠΗΣ ΡΕΥΜΑΤΟΣ, ΚΑΤΑΣΤΑΣΗΣ ΠΡΕΠΕΙ ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ ΚΑΙ ΝΑ ΑΠΟΣΥΝΔΕΘΕΙ ΣΥΝΑΓΕΡΜΟΥ Η ΜΗΧΑΝΙΚΗΣ ΒΛΑΒΗΣ. ΣΥΜΒΟΥΛΕΥΤΕΙΤΕ...
Seite 330 δωμάτιο όταν χρησιμοποιείτε τη μονάδα συμπυκνωτή οξυγόνου. εξοπλισμό. ΠΡΟΣΟΧΗ: ΜΗΝ αφήνετε τον συμπυκνωτή οξυγόνου ή το τροφοδοτικό συνδεδεμένο στο όχημα εάν η ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΤΟ FREESTYLE Η ΤΟ ανάφλεξη βρίσκεται στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ. FREESTYLE 5 ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΛΕΙΤΟΥΡΓΟΥΝ Αυτό μπορεί να εξαντλήσει την μπαταρία του...
Seite 331 * Με βάση ατμοσφαιρική πίεση 101 kPa (14,7 psi) στους 21°C (70°F) **Η λειτουργία εκτός αυτών των προδιαγραφών λειτουργίας μπορεί να περιορίσει τη δυνατότητα του συμπυκνωτή να ικανοποιεί την προδιαγραφή του συμπυκνωτή οξυγόνου σε υψηλότερους ρυθμούς ροής λίτρων. Εγχειρίδιο χρήστη Freestyle & FreeStyle 5 331...
Seite 332: Οδηγίες Λειτουργίας
Οδηγίες λειτουργίας 1 Καθορίστε τη θέση και τοποθετήστε το 3 Εισάγετε το τροφοδοτικό AC ή DC μέσα στην FreeStyle ή το FreeStyle 5 σε μια κατάλληλη υποδοχή στη δεξιά πλευρά της μονάδας εάν θέση για χρήση. επαναφορτίζετε το πακέτο μπαταρίας ή/και...
Seite 333 5 Ενεργοποιήστε το FreeStyle ή το FreeStyle 5 πατώντας το αριθμητικό κουμπί επιλογής ροής της ρύθμισης παλμικής ροής που έχει συνταγογραφηθεί από τον γιατρό σας για να ενεργοποιήσετε τη συσκευή. Θα παραχθεί ένας σύντομος ηχητικός συναγερμός υποδεικνύοντας ότι η συσκευή έχει...
Seite 334: Τροφοδοτικά
Το FreeStyle και FreeStyle 5 μπορεί να μπαταρίας προς τα έξω μακριά από το FreeStyle τροφοδοτηθεί με 3 τρόπους: ή το FreeStyle 5. Ενώ ΚΡΑΤΑΤΕ αυτό το κουμπί, • Επαναφορτιζόμενο πακέτο μπαταρίας ολισθήστε την μπαταρία προς τα έξω, τραβώντας • Ισχύς AC την...
Seite 335 Ο τυπικός χρόνος για την επαναφόρτιση του μετρητή μπαταρίας 25% στο επάνω μέρος πακέτου μπαταρίας στο εσωτερικό του FreeStyle του FreeStyle ή του FreeStyle 5 θα αρχίσει να ή του FreeStyle 5 για την επίτευξη πλήρους αναβοσβήνει γρήγορα για μερικά λεπτά, και...
Seite 336: Τροφοδοτικό Ac & Dc Του Freestyle
Τροφοδοτικό AC & DC του FreeStyle Το FreeStyle είναι εφοδιασμένο με ένα Για τη σύνδεση του FreeStyle στην ισχύ AC: τροφοδοτικό AC/DC γενικής χρήσης έτσι ώστε 1. Συνδέστε το τροφοδοτικό γενικής χρήσης ο συμπυκνωτής σας να διατηρείται φορτισμένος στην είσοδο συνδέσμου ισχύος την πλευρά του...
Seite 337 5. Βεβαιωθείτε ότι η πράσινη λυχνία στο επάνω χανοκίνητων οχημάτων. Το FreeStyle είναι πλήρως μέρος του τροφοδοτικού γενικής χρήσης είναι λειτουργικό με ισχύ DC για χρήση. Το FreeStyle αναμμένη. Αυτό υποδεικνύει ότι το τροφοδοτικό επαναφορτίζει επίσης το πακέτο μπαταρίας εάν...
Seite 338: Τροφοδοτικό Ac & Dc Του Freestyle 5
ΣΤΟ FREESTYLE Η ΣΤΟ FREESTYLE 5. και ανατρέξτε στην ενότητα αντιμετώπισης προβλημάτων του παρόντος εγχειριδίου. Για τη σύνδεση του FreeStyle 5 στην ισχύ AC: 1. Συνδέστε το τροφοδοτικό AC στην είσοδο συνδέσμου ισχύος την πλευρά του FreeStyle 5. Βεβαιωθείτε ότι ωθήσατε προς τα μέσα έτσι...
Seite 339 αντίστοιχα υποδεικνύοντας τη φόρτιση (βλ. ώστε η σύνδεση να είναι ασφαλής. ενότητα Πακέτο μπαταρίας). 6. Ενεργοποιήστε το FreeStyle 5 πατώντας το αριθμητικό κουμπί επιλογής ροής της ρύθμισης παλμικής ροής που έχει συνταγογραφηθεί από τον γιατρό σας για να ενεργοποιήσετε τη...
Seite 340: Καθαρισμός, Φροντίδα & Συντήρηση Ρουτίνας
ΣΥΝΤΗΡΗΣΗ ΡΟΥΤΙΝΑΣ 2. Αφαιρέστε το φίλτρο από το κάλυμμα. Η συντήρηση των εσωτερικών εξαρτημάτων στο εσωτερικό του περιβλήματος του FreeStyle ή FreeStyle 5 πρέπει να πραγματοποιείται από τον πόροχο οξυγόνου. Ο χειριστής είναι υπεύθυνος για τις ακόλουθες διαδικασίες συντήρησης. • Εβδομαδιαία – Καθαρισμός του φίλτρου...
Seite 341 σας θα σας παράσχουν οδηγίες καθαρισμού και πριν από οποιαδήποτε διαδικασία καθαρισμού αντικατάστασης. ή απολύμανσης. ΜΗΝ ψεκάζετε απευθείας στο εξωτερικό περίβλημα. Χρησιμοποιήστε ένα Επιπλέον αναλώσιμα για αντικατάσταση είναι υγραμένο (όχι μουσκεμένο) πανί ή σφουγγάρι. διαθέσιμα μέσω του παρόχου οξυγόνου σας. Εγχειρίδιο χρήστη Freestyle & FreeStyle 5 341...
Seite 342: Καταστάσεις Συναγερμού
επαναφορά του συναγερμού απενεργοποιώντας και μπαταρίας 25% ανάβει διακοπτόμενα. Όταν συμβεί επανενεργοποιώντας τη μονάδα και στη συνέχεια, αυτό, συνδέστε το FreeStyle ή το FreeStyle 5 σε μια εάν είναι απαραίτητο, να αλλάξετε σε μια άλλη παροχή ισχύος AC ή DC, ή αλλάξτε σε εναλλακτική...
Seite 343: Αντιμετώπιση Προβλημάτων
Αντιμετώπιση προβλημάτων Πρόβλημα Πιθανή αιτία Λύση Το FreeStyle δεν λειτουργεί όταν πατηθεί Η μπαταρία είναι αποφορτισμένη. Τροφοδοτήστε τη μονάδα μέσω της παροχής DC ή μιας παροχής AC. ένα κουμπί επιλογής παλμικής ροής. Δυσλειτουργία. Επικοινωνήστε με τον πάροχο του εξοπλισμού σας και αλλάξτε σε...
Seite 344: Ταξιδιωτικές Πληροφορίες
Σημείωση: Μπορεί να είναι διαθέσιμες πρόσθετες επιλογές για καλώδια τροφοδοσίας ειδικά για τη χώρα στις περιπτώσεις που αναφέρονται παραπάνω. Επικοινωνήστε με την CAIRE ή με τον πάροχο οξυγόνου σας εάν χρειάζεται να παραγγείλετε εναλλακτικές επιλογές. 344 — MN218-C4 A Greek...
Seite 345: Οδηγίες Τσάντας Μεταφοράς
Οδηγίες τσάντας μεταφοράς Για να τοποθετήσετε και να ασφαλίσετε τη μονάδα ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΙΜΑΝΤΑ ΩΜΟΥ FreeStyle ή FreeStyle 5 στην τσάντα μεταφοράς, 1. Αποσυνδέστε το κλιπ της λαβής μεταφοράς. ακολουθήστε τις παρακάτω οδηγίες. ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΣΤΗΝ ΤΣΑΝΤΑ ΜΕΤΑΦΟΡΑΣ 1. Τοποθετήστε τη μονάδα στο κάτω μέρος της...
Seite 346: Υλικά Σε Άμεση Επαφή Με Τον Χειριστή
Οδηγία και δήλωση του κατασκευαστή – ηλεκτρομαγνητικές εκπομπές Το FreeStyle και το FreeStyle 5 προορίζονται για χρήση στο ηλεκτρομαγνητικό περιβάλλον που προσδιορίζεται παρακάτω. Ο αγοραστής ή ο χρήστης του FreeStyle και του FreeStyle 5 θα πρέπει να διασφαλίσει ότι το σύστημα χρησιμοποιείται σε ανάλογο περιβάλλον. Δοκιμή εκπομπών...
Seite 347 Οδηγίες και δήλωση κατασκευαστή – ηλεκτρομαγνητική ατρωσία Το FreeStyle και το FreeStyle 5 προορίζονται για χρήση στο ηλεκτρομαγνητικό περιβάλλον που προσδιορίζεται παρακάτω. Ο αγοραστής ή ο χρήστης του FreeStyle και του FreeStyle 5 θα πρέπει να διασφαλίσει ότι το σύστημα χρησιμοποιείται σε ανάλογο περιβάλλον.
Seite 348 Οδηγίες και δήλωση κατασκευαστή – ηλεκτρομαγνητική ατρωσία Το FreeStyle και το FreeStyle 5 προορίζονται για χρήση στο ηλεκτρομαγνητικό περιβάλλον που προσδιορίζεται παρακάτω. Ο αγοραστής ή ο χρήστης του FreeStyle και του FreeStyle 5 θα πρέπει να διασφαλίσει ότι το σύστημα χρησιμοποιείται σε ανάλογο περιβάλλον.
Seite 349 Το FreeStyle και το FreeStyle 5 προορίζονται για χρήση σε ηλεκτρομαγνητικό περιβάλλον με ελεγχόμενες διαταραχές ακτινοβολούμενων ραδιοσυχνοτήτων. Ο πελάτης ή ο χρήστης του FreeStyle και του FreeStyle 5 μπορούν να αποτρέψουν τις ηλεκτρομαγνητικές παρεμβολές διατηρώντας μια ελάχιστη απόσταση μεταξύ του φορητού και κινητού εξοπλισμού επικοινωνιών ραδιοσυχνοτήτων (πομποί) και του...
Seite 350 Oksijen Yoğunlaştırıcı Nedir ..............352 Hekiminiz Neden Oksijen Reçete Etti? ..........352 Operatör Profili ..................353 FreeStyle veya FreeStyle 5 Cihazınızın Ambalajından Çıkarılması ................353 FreeStyle veya FreeStyle 5 Cihazınıza İlk Bakış .......354 Kullanım Endikasyonları ..............356 Kullanım Kontrendikasyonları ............356 Güvenlik Kılavuzları ................356 Çalıştırma Talimatları ................361 Güç...
Seite 351: Kullanıcı Kontrolleri Ve Sistem Durumu Göstergeleri
Bu nedenle, gösterilen sıcaklık sınırlarını gösterir. CE işaretini taşımaktadır. Bu sembol, ekipmanın sahiplerine kullanım ömrü sonunda ekipmanı Atık Elektrikli ve Elektronik Ekipman (WEEE) Direktifine uygun olarak geri dönüştürme tesisine iade etmelerini hatırlatmaya yöneliktir. FreeStyle & FreeStyle 5 Kullanım Kılavuzu — 351...
Seite 352: Oksijen Yoğunlaştırıcı Nedir
Bu madde, oksijeni azottan ayırır ve muhafaza eder ve pil ömrünü uzatır. FreeStyle yalnızca oksijenin geçmesine izin verir. Bunun ve FreeStyle 5 cihazlarının her ikisi de sapından, sonucunda, kullanıcıya yüksek yoğunlukta oksijen omuz askısıyla veya sırt çantasında taşınabilecek akışı sağlanır.
Seite 353: Operatör Profili
• Kullanım Kılavuzu FreeStyle 5: • Taşınabilir Oksijen Yoğunlaştırıcı • Taşıma Çantası • Omuz Askısı • Tüm Parçalar için Aksesuar Çantası • Pil Takımı • AC Güç Kaynağı • DC Güç Kaynağı • Kullanım Kılavuzu FreeStyle & FreeStyle 5 Kullanım Kılavuzu — 353...
Seite 354: Freestyle Veya Freestyle 5 Cihazınıza İlk Bakış
FreeStyle veya FreeStyle 5 Cihazınıza İlk Bakış FreeStyle ve FreeStyle 5 cihazının kilit özelliklerini ve kontrol panelini öğrenmeye başlayın Tutamak Kontrol Paneli Oksijen Çıkışı Hava Çıkış(lar)ı Güç Bağlantıları için Giriş Pil Takımı Hava Girişi/Filtre Pil Takımını Kapağı Çıkarma Düğmesi 354 — MN218-C4 A Turkish...
Seite 355 ışığı her nefes alındığında yanıp sönerek, oksijenin sağlandığını belirtir. Alarm Gösterge Işığı: Yoğunlaştırıcıda alarm durumunu gösterir. Acil müdahale gereklidir. Bu kılavuzda yer alan sorun giderme tablosunu inceleyin ve gerekirse evde bakım hizmeti sağlayıcınızla görüşün. FreeStyle & FreeStyle 5 Kullanım Kılavuzu — 355...
Seite 356: Kullanım Endikasyonları
TEHLİKELERE DAİR ÖNEMLİ GÜVENLİK BİLGİLERİ. HEKİM TARAFINDAN BELİRLENEN ŞEKİLDE KULLANILMALIDIR. UYARI: YANICI ANESTETİKLERİN BULUNDUĞU YERLERDE DİKKAT: FreeStyle veya FreeStyle 5 cihazının zarar KULLANILMAMALIDIR. görmesini önlemek için gerekli bilgiler. UYARI: ELEKTRİKLE ÇALIŞAN TÜM CİHAZLARDA OLDUĞU GİBİ, KULLANICI, ELEKTRİK KESİNTİSİ NEDENİYLE KULLANIM DIŞI KALMA SÜRELERİYLE KARŞI KARŞIYA KALABİLİR YA DA OKSİJEN...
Seite 357 UZATMA KABLOLARININ KULLANIMI CİHAZIN PERFORMANSINI OLUMSUZ YÖNDE ETKİLEYEBİLİR. TEK BİR PRİZE ÇOK SAYIDA FİŞ TAKILMASI, ELEKTRİK PANELİNDE AŞIRI YÜKE NEDEN OLARAK DEVRE KESİCİNİN/SİGORTANIN ETKİNLEŞMESİNE YA DA DEVRE KESİCİ VEYA SİGORTA ÇALIŞMAZSA YANGINA SEBEP OLABİLİR. FreeStyle & FreeStyle 5 Kullanım Kılavuzu — 357...
Seite 358 GÜCÜNÜN KAPALI KONUMDA OLDUĞUNDAN EMİN OLUN. BİR TAMAMLAYICI OKSİJEN KAYNAĞININ MEVCUT UYARI: PİL TAKIMI ÇIKARILMADAN ÖNCE, FREESTYLE OLMASINI ÖNERİR. GEREKLİ OLAN YEDEK SİSTEMİN VEYA FREESTYLE 5 KAPALI KONUMDA VE HARİCİ GÜÇ TÜRÜNÜ ÖĞRENMEK İÇİN HEKİMİNİZE YA DA EKİPMAN KAYNAĞINDAN BAĞLANTISI KESİLMİŞ OLMALIDIR. SAĞLAYICINIZA DANIŞIN.
Seite 359 çevresel çalışma koşullarının dışında uzun bir süre boyunca saklanmış Pillerin doğru şekilde imha edilmesi için, imha gereklilikleriyle olması durumunda, cihaz çalıştırılmadan önce normal çalışma sıcaklığına ilgili olarak Ekipman Sağlayıcınız veya yerel devlet kurumunuz ile geri dönmesine izin verilmelidir. iletişime geçin. FreeStyle & FreeStyle 5 Kullanım Kılavuzu — 359...
Seite 360: Teknik Özellikler
Teknik Özellikler FreeStyle FreeStyle 5 Boyutlar 21,8 cm x 15,5 cm x 9,1 cm 27,2 cm x 16,8 cm x 11,2 cm (8,6 in x 6,1 in x 3,6 in) (10,7 in x 6,6 in x 4,4 in) Ağırlık (Pil Takımıyla)
Seite 361: Çalıştırma Talimatları
Filtre veya filtre kapağının ünite üzerinde takılı olmaması durumunda, ekipman sağlayıcınızla görüşün. 2 Yoğunlaştırıcıya bir Pil Takımı takın. a Pili, FreeStyle veya FreeStyle 5 cihazının sağ tarafından ön muhafazasıyla hizalayın. 4 Burun kanülünü oksijen çıkışına bağlayın. Cihazı çalıştırmadan önce bağlantının sabit olduğundan emin olun.
Seite 362 5 Cihazı çalıştırmak için, hekiminizin reçete ettiği puls akış ayarı nümerik akış seçimi düğmesine basarak, FreeStyle veya FreeStyle 5 cihazınızı çalıştırın. Cihazın çalışmaya başladığını belirten kısa bir alarm sesi gelecektir ve bastığınız düğmenin üstündeki yeşil ışığın yanık kalması gereklidir. 6 Burun kanülünü, kanülle birlikte verilen üretici talimatlarına uygun olarak yüzünüze yerleştirin...
Seite 363: Güç Kaynakları
Güç Kaynakları PİLİN ÇIKARILMASI: Pil çıkarma düğmesini FreeStyle veya FreeStyle 5 FreeStyle ve FreeStyle 5 cihazını çalıştırmanın cihazından dışarı doğru çekin. Bu düğmeyi 3 yolu vardır: TUTARKEN, pili yoğunlaştırıcıdan kaydırarak • Şarj Edilebilir Pil Takımı çekip çıkarın. Pili dışarı çekerken kavramak için, •...
Seite 364 TİPİK PİL DOLUM SÜRESİ: verilen yeni pil, fabrikadan çıktığında kısmen şarj edilmiştir. İlk kullanımdan önce, AC veya DC Boş bir pilin FreeStyle veya FreeStyle 5 içerisinde güç kullanarak pil takımını tamamen şarj etmeniz tamamen şarj olması için gereken süre 4-5 saattir.
Seite 365: Freestyle Ac & Dc Güç Kaynağı
AC GÜÇ AC güç, evde veya standart AC prizlerinin mevcut olduğu her yerde kullanılabilir. FreeStyle, AC güçle eksiksiz çalışır. FreeStyle, AC gücün verildiği her zaman pil takımını da şarj eder. FreeStyle'ın çalışır durumda olup olmamasına bakılmaksızın, pil takımı şarj edilir.
Seite 366 DC güç, otomobil, tekne veya diğer motorlu araçların aksesuar çıkışlarından kullanım içindir. 5. Evrensel güç kaynağının üstündeki yeşil ışığın FreeStyle, DC güçle eksiksiz çalışır. FreeStyle, yandığından emin olun. Bu ışık, güç kaynağının DC gücün verildiği her zaman pil takımını da şarj güç...
Seite 367: Freestyle 5 Ac & Dc Güç Kaynağı
FreeStyle 5 AC & DC Güç Kaynağı FreeStyle 5, AC ve DC güçte çalışmak için ayrı 2. AC güç kablosunu, güç kaynağı üzerindeki güç kaynaklarına sahiptir. girişe bağlayın. FreeStyle 5 şunları içerir: 1. 100-240 volt arasında ve 50-60Hz arasında AC Güçte çalışan AC güç kaynağı.
Seite 368 DC prizinden çıkarın, araçların aksesuar çıkışlarından kullanım içindir. motorlu aracınızı tekrar çalıştırın ve ardından güç FreeStyle, DC güçle eksiksiz çalışır. FreeStyle 5, kaynağını DC prizine yeniden takın. DC gücün verildiği her zaman pil takımını da şarj eder. Pil takımı, ünite açık olduğunda da, kapalı...
Seite 369: Temizlik, Özen Ve Düzenli Bakım
Bu 5. Temiz ve kuru filtreyi filtre kapağına yerleştirin filtre, tozun ve havadaki diğer büyük partiküllerin ve filtre kapağını FreeStyle ve FreeStyle 5 üniteye girişini engeller. cihazına geri takın. Hava Girişi Filtresinin en az haftada bir UYARI: FREESTYLE VEYA FREESTYLE 5...
Seite 370 Bunu yapmak, pilin performansının düşmesine TEMİZLEME ve ömrünün kısalmasına yol açabilir. Ayrıca, pilin Her türlü temizleme ve dezenfeksiyon ısı veya duman yaymasına, tutuşmasına veya faaliyetinden önce üniteyi KAPALI konuma patlamasına yol açabilir. Pil takımı, düşük nemin getirin ve AC veya DC gücü bağlantısını kesin. Dış (%70'ten düşük bağıl nem) olduğu ve paslandırıcı...
Seite 371: Alarm Durumları
Pil takımı düşük pil düzeyine yaklaştığında, aralıklı çalan hızlı bir alarm duyulur ve alarm ışığı aralıklı olarak kısa bir alarm sesi gelir ve sarı renkli %25 olarak kırmızı yanar. Bu durumda, FreeStyle veya pil düzeyi gösterge ışığı aralıklı olarak yanar. FreeStyle 5 ünitesinin sağladığı oksijen yoğunluğu, Bu gerçekleştiğinde, FreeStyle veya FreeStyle 5...
Seite 372: Sorun Giderme
Arıza. Ekipman Sağlayıcınızla iletişime geçin ve gerektiği şekilde başka bir oksijen kaynağına geçiş yapın. Sürekli alarm sesi geliyor ve (sarı) alarm FreeStyle 15 dakika boyunca nefes alma Kanül bağlantısını kontrol edin. ışığı sürekli olarak yanıyor. hareketi algılamamıştır. Kanül hortumunun bükülmediğinden emin olun.
Seite 373: Seyahat Bilgileri
Seyahat Bilgileri FreeStyle ve FreeStyle 5, ticari hava araçlarında yerde geçirilen süre, aktarmalar ve beklenmedik kullanım için FAA onaylıdır. gecikmeler) boyunca cihaza güç verecek kadar Her türlü seyahatten (hava, deniz, demiryolu vs.) yeterli sayıda tam dolu pil takımı bulundurmanızı önce: gerekli kılar.
Seite 374: Taşıma Çantası Talimatları
Taşıma Çantası Talimatları FreeStyle veya FreeStyle 5 ünitenizi taşıma OMUZ ASKISININ TAKILMASI çantasına yerleştirmek ve sabitlemek için aşağıdaki 1. Taşıma sapını çıkarın. talimatları yerine getirin. ÜNİTENİN TAŞIMA ÇANTASINA YERLEŞTİRİLMESİ 1. Filtreleri ve pil boşluklarını hizalayarak, üniteyi çantanın dibine yerleştirin. 2. Uzun bölümü aynı klipse takın.
Seite 375: Operatörle Doğrudan Temas Halindeki Malzemeler
• Askı ..................Polipropilen, Asetil, Vinil, Cordura, Neopren EMC Testi Yönergeler ve Üretici Beyanı —Elektromanyetik Emisyonlar FreeStyle ve FreeStyle 5, aşağıda belirtilen elektromanyetik ortamda kullanılmak için tasarlanmıştır. FreeStyle ve FreeStyle müşterisi veya kullanıcısı, ürünün böyle bir ortamda kullanılmasını sağlamalıdır. Emisyon Testi Uyumluluk Elektromanyetik Ortam - Yönerge...
Seite 376 Yönergeler ve Üretici Beyanı—Elektromanyetik Bağışıklık FreeStyle ve FreeStyle 5, aşağıda belirtilen elektromanyetik ortamda kullanılmak için tasarlanmıştır. FreeStyle ve FreeStyle 5 müşterisi veya kullanıcısı, ürünün böyle bir ortamda kullanılmasını sağlamalıdır. Bağışıklık testi IEC 60601 test düzeyi Uyumluluk düzeyi Elektromanyetik ortam - yönerge Elektromanyetik Zemin ahşap, beton veya seramik karo olmalıdır.
Seite 377 önünde bulundurulmalıdır. FreeStyle ve FreeStyle 5 ünitelerinin kullanıldığı yerin ölçülen alan kuvvetinin, yukarıda belirtilen geçerli RF uygunluk düzeyini geçmesi durumunda, FreeStyle ve FreeStyle 5 üniteleri gözlemlenerek, normal işlemleri doğrulanmalıdır. Performansın normal olmadığının anlaşılması...
Seite 378 Taşınabilir ve hareketli RF haberleşme ekipmanları ile FreeStyle veya FreeStyle 5 arasında bırakılması önerilen mesafeler FreeStyle ve FreeStyle 5, RF bozulumunun kontrollü olduğu bir elektromanyetik ortamda kullanılmak için tasarlanmıştır. FreeStyle ve FreeStyle 5 müşterisi veya kullanıcısı, elektromanyetik girişimi önlemeye yardımcı olmak için, taşınabilir ve hareketli RF haberleşme ekipmanları...
Seite 379 Tel: +49 (0) 6442-962073 E-mail: info@mps-gmbh.eu Worldwide: www.CAIREmedical.com Copyright © 2016 Chart Industries. CAIRE Inc. reserves the right to discontinue its products, or change the prices, materials, equipment, quality, descriptions, specifications and/or processes to its products at any time without prior notice and with no further obligation or consequence.

Diese Anleitung auch für:

Freestyle 5

Caire FreeStyle Bedienungsanleitung

English

Français

Deutsch

Español

Italiano

Português

Dutch

Dansk

Norsk

Svenska

Suomi

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Caire FreeStyle

Inhaltszusammenfassung für Caire FreeStyle
