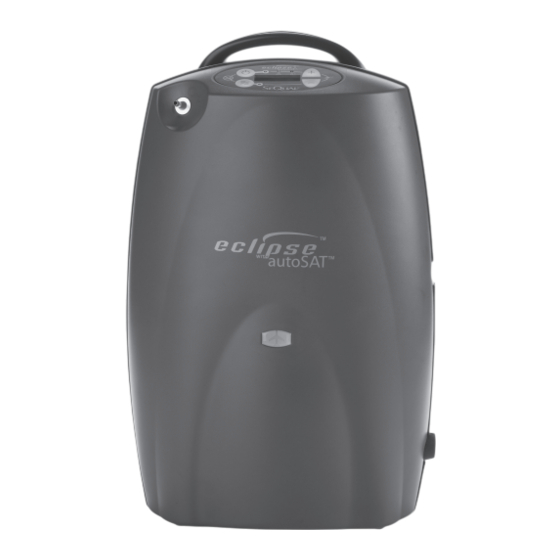

  • Seite 1 Eclipse with autoSat ® Personal Ambulatory Oxygen System (PAOS) English French German Spanish Italian Portuguese User Manual Dutch...

  • Seite 2: User Controls & System Status Indicators

    User Controls & System Status Indicators Symbol Definition Symbol Definition FAA Approved Symbol: The U.S. Federal Aviation Read user manual before operation. See user manual Administration (FAA) has approved this device for for instructions. use on-board commercial aircraft. No Smoking Icon: Do not smoke near unit. Flow Setting Indicator Warnings / ALERT (Yellow) Indicator Pulse Mode Operation...

  • Seite 3: Inhaltsverzeichnis

    Contents User Controls & System Status Indicators ....................2 Quick Start Guide ............................4 Indications for Use ............................7 Contraindications for Use .........................7 Safety Guidelines ............................7 Recommended Operating Environments ....................9 Operating Instructions ..........................10 First Time Eclipse Operation ........................14 User Troubleshooting Table ........................16 Cleaning, Care & Routine Maintenance ....................19 General Airline Travel Information ......................153 Power Cartridge &...

  • Seite 4: Quick Start Guide

    Quick Start Guide Unpack Your Eclipse Getting to Know Your Eclipse Review all Warnings, Cautions and additional device information in the rest of this manual. Eclipse Become familiar with the key features of the Eclipse and the User Control Panel. FRONT Control Panel Handle...
  • Seite 5 The Eclipse User Control Panel displays important operating Powering on the Eclipse information. To connect to AC power source: Insert the AC Power Supply cord securely into the External Power Receptacle on the right side of the device. Plug the AC power cord into a grounded AC outlet. ON/OFF Button (Green) Indicator: This button powers StEP StEP...
  • Seite 6 Select Flow Delivery Mode Begin Using the Eclipse Air Inlet Filter Flow Mode Button and Indicator Press the Flow Mode button to select your desired flow mode. Pressing this button repeatedly will toggle you back and forth between continuous flow and pulse dose modes. In Continuous Flow Mode the oxygen is provided at a constant flow rate between 0.5 and 3.0 LPM.

  • Seite 7: Indications For Use

    Important! Safety Guidelines WARNING: NO MODIFICATION OF THIS EqUIPMENT IS Safety Instructions are defined as follows: PERMITTED WARNING: IMPORTANT SAFETY INFORMATION FOR HAZ- WARNING: THE MANUFACTURER RECOMMENDS AN ALTER- ARDS THAT MIGHT CAUSE SERIOUS INJURY. NATE SOURCE OF SUPPLEMENTAL OXYGEN IN THE EvENT OF A POWER OUTAGE, ALARM CONDITION, OR MECHANI- CAUTION: Important information for preventing damage to CAL FAILURE.
  • Seite 8 WARNING: IF YOU FEEL DISCOMFORT OR ARE EXPERIENC- WARNING: SMOKING WHILE USING OXYGEN IS THE NUM- ING A MEDICAL EMERGENCY, SEEK MEDICAL ASSISTANCE BER ONE CAUSE OF FIRE INJURIES AND RELATED DEATHS. IMMEDIATELY. YOU MUST FOLLOW THESE SAFETY WARNINGS: WARNING: OPERATING THE OXYGEN CONCENTRATOR OUTSIDE OF WARNING: DO NOT ALLOW SMOKING, CANDLES, OR OPEN FLAMES THE OPERATIONAL TEMPERATURE SPECIFICATIONS CAN LIMIT THE IN THE SAME ROOM WITH THE DEvICE OR THE OXYGEN-CARRYING...

  • Seite 9: Recommended Operating Environments

    Recommended Operating Environments For proper use of the device, the following chart provides Proper Placement of the Eclipse important information concerning the recommended operating Select a location for the device that avoids the intake of smoke, environments, or operating conditions. fumes and pollutants.

  • Seite 10: Operating Instructions

    Operating Instructions Before Operating AC POWER SUPPLY This users manual serves as your reference to help you operate and maintain the device. If you have any questions or concerns please call your home care provider. AC Power Supply Important! DO NOT attempt to operate the Eclipse without first reading the Safety Guidelines section of this manual.
  • Seite 11 DC POWER SUPPLY Note: While operating the device from a DC power supply, the Battery may not charge. DC Power Supply Note: When operating the Eclipse from a DC power supply, it is recom- Item# 5942-SEQ mended that the Pulse Dose Mode be used if prescribed to use a pulse dose device.
  • Seite 12 Rechargeable Power Cartridge (Battery) Initial Battery Charging The new Battery supplied with your Eclipse is not fully charged when it is shipped from the factory. Before using your Eclipse for the first time, you must first fully charge the Battery. Rechargeable Power Cartridge (Battery) With the AC Power Supply plugged in, and the Battery correctly installed in the Power Compartment of the device, allow the...
  • Seite 13 Typical Battery Recharge Time Typical New Power Cartridge Operating Times Flow Rate Continuous The typical time to recharge your Battery to achieve 80% Pulse Dose Mode capacity from a fully discharged Battery is between 2 and 5 (12 BPM) Setting Flow (LPM) SETTING hours, depending upon the device flow setting.

  • Seite 14: First Time Eclipse Operation

    First Time Eclipse Operation Step 3: Connect the Oxygen Supply Tubing or Nasal Step 1: Positioning Your Eclipse for Use Cannula to the Oxygen Outlet Place the Eclipse in a well-ventilated, well Air Inlet Filter lit area. Be sure the air inlet and exhaust Replace the cannula and oxygen supply tubing regularly, as recommended by vents are not obstructed.
  • Seite 15 Eclipse in the Pulse Mode (Physician approved mode). delivering the set bolus size. autoSAT Technology is proprietary to CAIRE and is utilized during Pulse Mode only. Step 7: Universal Cart Operation Mas Breath Rate...

  • Seite 16: User Troubleshooting Table

    User Troubleshooting Table Do Not Ignore Alarms WARNING: THE MANUFACTURER RECOMMENDS AN ALTERNATE SOURCE OF SUPPLEMENTAL OXYGEN IN THE EvENT OF A POWER OUT- AGE, ALARM CONDITION, OR MECHANICAL FAILURE. CONSULT YOUR PHYSICIAN OR EqUIPMENT PROvIDER FOR THE TYPE OF RESERvE SYSTEM REqUIRED.
  • Seite 17 Red Light Symptom Possible Cause Your Action 1) Ensure the air intake filter is not clogged or restricted. Clean and replace the filter if necessary. 2) Ensure the Eclipse is in a well ventilated area. Make sure there are at least 3 inches The red light is flashing.
  • Seite 18 Other Alarm Conditions Symptom Possible Cause Your Action 1) Pulse mode may not work correctly if the user has any condition that causes blocked/restricted nasal passages. (Illness, deviated septum, etc.) While in pulse mode, The Eclipse is unable 2) Ensure cannula is no longer than 7 feet in length. the compressor speeds to detect the user’s up and the pulse mode...

  • Seite 19: Cleaning, Care & Routine Maintenance

    Servicing of the internal components inside the cabinet of the vided, insert the “replacement” filter before you clean the Eclipse must be conducted by a CAIRE trained and qualified dirty filter. Clean the dirty filter in a warm soap and water solution service technician as needed.
  • Seite 20 AC Power Supply, DC Power Supply, Power Cord and Outer WARNING: DO NOT USE LIqUID DIRECTLY ON THE UNIT. Case: A LIST OF UNDESIRABLE CHEMICAL AGENTS INCLUDES BUT IS NOT LIMITED TO THE FOLLOWING: ALCOHOL AND Turn OFF the Eclipse and disconnect from AC or DC power ALCOHOL-BASED PRODUCTS, CONCENTRATED CHLORINE-BASED before any cleaning or disinfection activity.
  • Seite 21 Eclipse with autoSAT ® Personal Ambulatory Oxygen System (PAOS) English French German Spanish Italian Portuguese Manuel d'utilisation Dutch...

  • Seite 22: Commandes D'utilisation Et Indicateurs D'état Du Système

    Commandes d'utilisation et indicateurs d'état du système Symbole Description Symbole Description Symbole d'homologation par la FAA : l'Administration Lire le manuel d'utilisation avant emploi en veillant à fédérale de l'aviation (FAA, Federal Aviation respecter les instructions. Administration) des États-Unis a homologué l'utilisation de cet appareil à...
  • Seite 23 Sommaire Commandes d'utilisation et indicateurs d'état du système............... 22 Guide de démarrage rapide .......................... 24 Indications d'utilisation ..........................27 Contre-indications d'utilisation ........................27 Consignes de sécurité ............................ 27 Conditions de fonctionnement recommandées ..................29 Instructions d'utilisation ..........................30 Utilisation du système Eclipse pour la première fois.................. 34 Tableau de dépannage ...........................

  • Seite 24: Guide De Démarrage Rapide

    Guide de démarrage rapide Déballage du système Eclipse Description du système Eclipse Veillez à lire l'ensemble des avertissements, mises en garde et autres informations concernant l'appareil. Eclipse Familiarisez-vous avec les principales caractéristiques du système Eclipse et le panneau de commande. AvANT Panneau de commande...
  • Seite 25 Mise en marche du système Eclipse Le panneau de commande du système Eclipse affiche des informations importantes sur le fonctionnement de l'appareil. Pour connecter le système à une source d'alimentation CA, raccordez le cordon d'alimentation CA à la prise d'alimentation externe située sur le côté...
  • Seite 26 Sélection du mode d'administration Utilisation du système Eclipse Filtre d'admission d'air Touche et indicateur de mode d'administration Appuyez sur la touche du mode d'administration pour sélectionner le mode souhaité. Appuyez plusieurs fois dessus pour sélectionner alternativement le mode d'administration intermittente et le mode d'administration à...

  • Seite 27: Indications D'utilisation

    Important ! Consignes de sécurité AvERTISSEMENT : TOUTE MODIFICATION DE CET APPAREIL EST Les instructions de sécurité se définissent comme STRICTEMENT INTERDITE. indiqué ci-dessous : AvERTISSEMENT : INFORMATIONS IMPORTANTES DE SéCURITé AvERTISSEMENT : LE FABRICANT RECOMMANDE DE DISPOSER RELATIvES AUX DANGERS POUvANT CAUSER DES BLESSURES D'UNE AUTRE SOURCE D'ALIMENTATION EN OXYGÈNE EN CAS GRAvES.
  • Seite 28 AvERTISSEMENT : SI vOUS vOUS SENTEZ MAL à L'AISE OU EN AvERTISSEMENT : L'UTILISATION DE L'APPAREIL EN FUMANT CAS D'URGENCE MéDICALE, SOLLICITEZ IMMéDIATEMENT UNE EST LA PREMIÈRE CAUSE DE BLESSURE PAR LE FEU OU D'AC- ASSISTANCE MéDICALE. CIDENT MORTEL. PAR CONSéqUENT, vEILLEZ à RESPECTER LES AvERTISSEMENTS SUIvANTS : AvERTISSEMENT : TOUTE UTILISATION DU CONCENTRATEUR D'OXYGÈNE EN DEHORS DES SPéCIFICATIONS DE TEMPéRATURE DE FONCTIONNE-...

  • Seite 29: Conditions De Fonctionnement Recommandées

    Conditions de fonctionnement recommandées Le tableau suivant fournit des informations importantes concernant Positionnement approprié du système Eclipse les environnements ou conditions de fonctionnement recommandés Choisissez un emplacement évitant à l'appareil d'aspirer des fumées, pour une bonne utilisation de l'appareil. des vapeurs et des polluants. Le bon positionnement de l'appareil doit permettre l'admission d'air au travers du filtre d'admission d'air Caractéristiques techniques situé...

  • Seite 30: Instructions D'utilisation

    Instructions d'utilisation Avant utilisation ALIMENTATION CA Ce manuel d'utilisation vous sert de référence pour vous aider à utiliser et à entretenir l'appareil. Pour toute question ou préoccupation, veuillez contacter votre organisme de soins de santé à domicile. Alimentation CA avec Important ! N'utilisez PAS le système Eclipse avant d'avoir lu la cordon d'alimentation section «...
  • Seite 31 ALIMENTATION CC Remarque : lorsque l'appareil fonctionne depuis une alimentation CC, la batterie peut ne pas se charger. Alimentation CC Remarque : lorsque le système Eclipse fonctionne depuis une alimentation CC, Référence 5942-SEQ il est recommandé d'utiliser le mode d'administration intermittente si un tel type d'administration vous a été...
  • Seite 32 Cartouche d'alimentation rechargeable (batterie) Chargement initial de la batterie À la livraison, la batterie neuve fournie avec votre système Eclipse n'est pas totalement chargée. Avant d'utiliser votre système Eclipse pour la première fois, vous devez charger totalement la batterie. Connectez l'alimentation CA, installez correctement la batterie dans le compartiment d'alimentation de l'appareil et attendez que Cartouche d'alimentation rechargeable (batterie) la batterie se charge totalement.
  • Seite 33 Temps moyen de rechargement de la batterie Durées d'autonomie moyennes d'une cartouche d'alimentation neuve Lorsque la batterie est totalement déchargée, le temps moyen nécessaire pour la recharger afin d'atteindre une capacité de 80 % est Administration Administration Réglage de débit Réglage ml intermittente compris entre 2 et 5 heures, selon le réglage de débit de l'appareil.

  • Seite 34: Utilisation Du Système Eclipse Pour La Première Fois

    Utilisation du système Eclipse pour la première fois étape 3 : Connexion du tube d'alimentation en ox- étape 1 : Positionnement de votre système Eclipse ygène, ou canule nasale, au port de sortie d'oxygène. Placez le système Eclipse dans un lieu Filtre d'admission d'air Remplacez régulièrement la canule et le tube d'alimentation en oxygène, com- correctement ventilé...
  • Seite 35 (mode approuvé par un médecin). l'appareil par servocommande afin de délivrer le volume de bolus défini. La technologie autoSAT est une fonctionnalité exclusive de CAIRE et fonctionne en mode d'administration intermittente étape 7 : Utilisation du chariot uniquement. Le chariot est conçu pour être utilisé sur des surfaces piétonnes.

  • Seite 36: Tableau De Dépannage

    Tableau de dépannage N'ignorez jamais les alarmes. AvERTISSEMENT : LE FABRICANT RECOMMANDE DE DISPOSER D'UNE AUTRE SOURCE D'ALIMENTATION EN OXYGÈNE EN CAS DE COUPURE DE COURANT, DE DéCLENCHEMENT D'ALARME DE L'APPAREIL OU DE PANNE MéCANIqUE. CONSULTEZ vOTRE MéDECIN OU vOTRE FOURNISSEUR AGRéé...
  • Seite 37 voyant rouge Problème Cause possible Action 1) Vérifiez que le filtre d'admission d'air n'est pas colmaté ou obstrué. Nettoyez le filtre ou remplacez-le si nécessaire. 2) Vérifiez que le système Eclipse se trouve dans un lieu correctement ventilé. Assurez-vous que l'arrière du système Eclipse se trouve à au moins 7 cm (3 pouces) de tout élément pouvant Le voyant rouge clignote.
  • Seite 38 Autres conditions d'alarme Problème Cause possible Action Le système Eclipse ne 1) Il est possible que le mode d'administration intermittente ne fonctionne pas correctement si l'utilisateur présente une En mode d'adminis- parvient pas à détecter condition provoquant l'obstruction/l'encombrement des voies nasales (maladie, déviation de la cloison nasale, etc.) tration intermittente, les efforts respira- 2) Vérifiez que la longueur de la canule n'excède pas 2,1 m (7 pieds).

  • Seite 39: Nettoyage, Entretien Et Maintenance Régulière

    Toute intervention sur les composants internes du boîtier du système tez-le place avant de nettoyer le filtre sale. Nettoyez le filtre Eclipse doit être réalisée par un technicien CAIRE formé et qualifié. encrassé avec de l'eau chaude et du savon, puis laissez-le bien sécher avant de le réutiliser.
  • Seite 40 Alimentation CA, alimentation CC, cordon d'alimentation et boîti- Y ÊTRE LIMITéE, LES PRODUITS ALCOOLISéS ET à BASE er extérieur : D'ALCOOL, LES PRODUITS à BASE DE CHLORE CONCENTRé ARRÊTEZ le système Eclipse et déconnectez-le de l'alimentation (CHLORURE D'éTHYLÈNE) ET LES PRODUITS à BASE D'HUILE (PINE-SOL®, LESTOIL®).

  • Seite 41: Informations Générales Concernant Les Voyages En Avion

    Informations générales concernant les Tableau de cartouches d'alimentation voyages en avion pour les voyages en avion Pendant la circulation au sol, le décollage et l'atterrissage, le système Ces tableaux comprennent uniquement les Eclipse doit être arrêté et rangé sous le siège ou dans un autre temps de vol.
  • Seite 42 Chart Sequal Technologies Inc. 2200 Airport Industrial Drive, Ste. 500 Ball Ground, GA 30107, États-Unis 1-800-482-2473 Site Web mondial : www.CAIRE-Sequal.com Medical Product Services GmbH Borngasse 20 35619 Braunfels, Allemagne Site Web mondial : www.CAIRE-Sequal.com SeQual , Eclipse et autoSAt sont des marques commerciales de ®...
  • Seite 43 Eclipse mit autoSat ® Ambulantes Sauerstoffsystem (PAOS)™ English French German Spanish Italian Portuguese Bedienungsanleitung Dutch...

  • Seite 44: Steuerungselemente Und Systemstatusanzeigen

    Steuerungselemente und Systemstatusanzeigen Symbol Definition Symbol Definition Symbol „Zugelassen von FAA“: Die Lesen Sie vor der Verwendung des Geräts diese Bundesluftfahrtbehörde der USA (Federal Aviation Bedienungsanleitung. Die Bedienungsanleitung enthält Administration, FAA) hat dieses Gerät für die Anweisungen. Verwendung bei kommerziellen Flügen zugelassen. Symbol „Rauchen verboten“: Nicht in der Nähe des Volumenstrom-Einstellungsanzeige Geräts rauchen...
  • Seite 45 Inhalt Steuerungselemente und Systemstatusanzeigen ..................44 Kurzanleitung ..............................46 Gebrauchshinweise ............................49 Gegenanzeigen ............................... 49 Sicherheitsrichtlinien ............................. 49 Empfohlene Betriebsumgebungen ....................... 51 Gebrauchsanweisung ............................. 52 Inbetriebnahme des Eclipse .......................... 56 Störungsbehebungstabelle für den Benutzer ....................68 Reinigung, Pflege und regelmäßige Wartung ....................61 Allgemeine Informationen zu Flugreisen .....................

  • Seite 46: Kurzanleitung

    Kurzanleitung Auspacken des Eclipse Kennenlernen Ihres Eclipse Lesen Sie sorgfältig alle Warnhinweise, Vorsichtshinweise und zusätzlichen Informationen zum Gerät im Rest dieses Handbuches. Eclipse Machen Sie sich mit den wichtigsten Komponenten des Eclipse sowie dem Bedienfeld vertraut. vORDERSEITE Bedienfeld Griff Externe Stromanschlussbuchse Sauerstoff- Auslass...

  • Seite 47: Einschalten Des Eclipse

    Das Bedienfeld des Eclipse zeigt wichtige Betriebsinformationen an. Einschalten des Eclipse Zum Anschluss des Wechselstrom-Netzteils: Schließen Sie das Wechselstrom-Netzteilkabel sicher an der externen Stromanschlussbuchse auf der rechten Seite des Gerätes an. Verbinden Sie das Wechselstrom-Kabel mit einer geerdeten Ein-/Aus-Taster: Mit diesem Taster wird das Gerät ein- bzw. Wechselstrom-Steckdose.

  • Seite 48: Wählen Eines Modus

    Wählen eines Modus verwenden des Eclipse beginnen Lufteinlassfilter Moduswahltaster und -Anzeige: Drücken Sie den Moduswahltaster, um die gewünschte Betriebsart auszuwählen. Durch wiederholtes Drücken kann zwischen dem Pulse-Dose-Modus (Sauerstoffbolus) und dem Continuous-Flow- Modus (konstanter Volumenstrom) umgeschaltet werden. Im Continuous-Flow-Modus wird der Sauerstoff mit einem konstanten Volumenstrom von 0,5 bis 3,0 Litern pro Minute (LPM) verabreicht.

  • Seite 49: Warn- Und Sicherheitshinweise Sind Folgendermaßen Gekennzeichnet

    WICHTIG! Sicherheitsrichtlinien WARNUNG: AN DIESEM GERÄT DÜRFEN KEINE MODIFIKA- Warn- und Sicherheitshinweise sind folgendermaßen TIONEN vORGENOMMEN WERDEN. gekennzeichnet: WARNUNG: FÜR DEN FALL EINES STROMAUSFALLS, ALARMS WARNUNG: WEIST AUF GEFAHREN HIN, DIE SCHWERE vER- ODER MECHANISCHEN vERSAGENS EMPFIEHLT DER HER- LETZUNGEN ZUR FOLGE HABEN KÖNNEN: STELLER EINE ALTERNATIvE SAUERSTOFFZUFUHR.
  • Seite 50 SOFORT ÄRZTLICHE HILFE ZU RATE ZIEHEN. WARNUNG: DAS RAUCHEN WÄHREND DER SAUERSTOFFvER- ABREICHUNG IST DER HAUPTGRUND FÜR BRANDvERLETZU- WARNUNG: WIRD DER SAUERSTOFFKONZENTRATOR AUSSER- NGEN UND -TODE. DIESE SICHERHEITSWARNUNGEN MÜSSEN HALB DES ANGEGEBENEN TEMPERATURBEREICHES vERWEN- UNBEDINGT BEFOLGT WERDEN: DET, KANN DIES DIE FÄHIGKEIT DES GERÄTES BEEINTRÄCHTIGEN, DIE ANGEGEBENEN SAUERSTOFFKONZENTRATIONEN ZU ERZEUGEN.

  • Seite 51: Empfohlene Betriebsumgebungen

    Empfohlene Betriebsumgebungen Die folgende Tabelle bietet zum ordnungsgemäßen Gebrauch Korrekte Standortwahl für Ihren Eclipse des Gerätes wichtige Informationen bezüglich der empfohlenen Wählen Sie den Standort für das Gerät so, dass weder Rauch, Betriebsumgebungen oder Betriebsbedingungen. Dämpfe noch Schadstoffe aufgenommen werden können. Die korrekte Auswahl des Standorts beinhaltet auch, dass ausreichend Technische Daten Luft durch den Lufteinlassfilter an der oberen Rückseite des...

  • Seite 52: Gebrauchsanweisung

    Gebrauchsanweisung vor der Inbetriebnahme WECHSELSTROM-NETZTEIL Diese Bedienungsanleitung ist dazu bestimmt, Sie bei der Verwendung und Wartung des Geräts zu unterstützen. Sollten Sie Fragen oder Probleme haben, setzen Sie sich bitte mit Ihrem Pflegedienst in Verbindung. Wechselstrom-Netzteil WICHTIG! Der Eclipse darf ohne vorheriges Lesen des Kapitels mit NEMA-Stromkabel „Sicherheitsrichtlinien“...
  • Seite 53 GLEICHSTROM-NETZTEIL Hinweis: Wird das Gerät über ein Gleichstrom-Netzteil betrieben, wird die Batterie nicht geladen. Gleichstrom-Netzteil Hinweis: Wenn das Gerät über ein Gleichstrom-Netzteil betrieben wird, wird Artikel-Nr. 5942-SEQ empfohlen, den Pulse-Dose-Modus zu verwenden, sofern die Gabe von Sauer- stoffboli verschrieben wurde. Hinweis: Um sicherzustellen, dass das Gerät tatsächlich über die Gleichstrom- quelle läuft, müssen Sie prüfen, ob die Anzeige für externe Stromversorgung leuchtet.
  • Seite 54 Wiederaufladbares Batteriemodul Erstmaliges Laden der Batterie Die mit dem Eclipse mitgelieferte neue Batterie ist im Auslieferungszustand nicht voll geladen. Vor der ersten Verwendung des Eclipse muss die Batterie daher zunächst voll geladen werden. Wiederaufladbares Batteriemodul Verbinden Sie das Wechselstrom-Netzteil mit dem Stromnetz und dem Gerät und setzen Sie die Batterie ordnungsgemäß...
  • Seite 55 Typische Batterieladezeiten Typische Laufzeiten neuer Batteriemodule Durchflussrate Kontinuierlich Die typische Ladezeit einer voll entladenen Batterie bis zum Pulse-Dose-Modus Erreichen einer 80%igen Kapazität beträgt abhängig von den (12 BPM, d. h. Boli/min) Einstellung Fluss (LPM) EINSTELLUNG Volumenstrom-Einstellungen des Geräts 2 bis 5 Stunden. Sobald die 4,4 Stunden Batterie voll geladen ist, hört die Batteriemodul-Ladeanzeige auf, sich zu bewegen.

  • Seite 56: Inbetriebnahme Des Eclipse

    Inbetriebnahme des Eclipse Schritt 1: Aufstellen des Eclipse für die verwendung Schritt 3: Schließen Sie den Sauerstoffversorgungss- chlauch bzw. die Nasenkanüle an den Sauerstof- Stellen Sie den Eclipse in einer gut Lufteinlassfilter fauslass an. belüfteten und gut beleuchteten Umgebung auf. Stellen Sie sicher, dass die Lufteinlass- tauschen Sie den Sauerstoffversorgungsschlauch bzw.

  • Seite 57: Pulse-Dose-Modus Und Autosat-Funktionen

    Beispiel beim Umhergehen, regelt die autoSAT-Funktion betrieben wird. automatisch die Bolusmenge, die vom Gerät verabreicht wird. Die autoSAT-Technologie ist von CAIRE rechtlich geschützt und kommt Schritt 7: verwendung des Universaltrolleys nur im Pulse-Dose-Modus zum Einsatz. Der Universaltrolley wurde für die Verwendung auf Oberflächen Max.

  • Seite 58: Störungsbehebungstabelle Für Den Benutzer

    Störungsbehebungstabelle für den Benutzer Ignorieren Sie keinen Alarm WARNUNG: FÜR DEN FALL EINES STROMAUSFALLS, ALARMS ODER MECHANISCHEN vERSAGENS EMPFIEHLT DER HERSTELLER EINE ALTERNA- TIvE SAUERSTOFFZUFUHR. KONSULTIEREN SIE IHREN ARZT ODER GERÄTELIEFERANTEN BEZÜGLICH EINES NOTWENDIGEN RESERvESYSTEMS. GELBE LAMPE Problem Mögliche Ursache Maßnahme 1) Entnehmen Sie das Batteriemodul und setzen Sie es erneut ein, um sicherzustellen, dass es Die gelbe Lampe leuchtet...
  • Seite 59 Rote Lampe Problem Mögliche Ursache Maßnahme 1) Stellen Sie sicher, dass der Lufteinlassfilter nicht verstopft oder verdeckt ist. Reinigen Sie den Filter bzw. tauschen Sie diesen ggf. aus. 2) Stellen Sie sicher, dass sich der Eclipse in einer gut belüfteten Umgebung befindet. Stellen Sie sicher, dass zwischen der Rückseite des Eclipse und anderen Gegenständen (Möbel, Vorhänge Der Eclipse hat ein Problem auf- Die rote Lampe blinkt.

  • Seite 60: Mögliche Ursache Maßnahme

    Andere Alarmbedingungen Problem Mögliche Ursache Maßnahme 1) Möglicherweise kann der Pulse-Dose-Modus nicht richtig ausgeführt werden, da sich der Benutzer in einem Zu- stand befindet, bei dem der Nasenraum verstopft oder verengt ist. (Dies kann bei Erkrankungen, einer verkrümmten Im Pulse-Dose-Mo- Der Eclipse kann das Nasenscheidewand usw.

  • Seite 61: Reinigung, Pflege Und Regelmäßige Wartung

    Lufteinlassfilter. Wenn ein zweiter Filter Die Wartung der Komponenten innerhalb des Gerätegehäuses vorhanden ist, setzen Sie den Ersatzfilter ein, bevor Sie den muss bei Bedarf durch qualifizierte, von CAIRE geschulte schmutzigen Filter reinigen. Reinigen Sie den verschmutzten Filter Wartungstechniker erfolgen.
  • Seite 62 Wechselstrom-Netzteil, Gleichstrom-Netzteil, Stromkabel und WARNUNG: vERWENDEN SIE KEINE FLÜSSIGKEIT DIREKT AUF Gehäuseaußenseite: DEM GERÄT. ZU DEN NICHT vERTRÄGLICHEN CHEMISCHEN MITTELN ZÄHLEN UNTER ANDEREM: ALKOHOL UND PRODUK- Schalten Sie den Eclipse vor dem Reinigen oder Desinfizieren ab und TE AUF ALKOHOLBASIS, KONZENTRIERTE PRODUKTE AUF CHLORBASIS trennen ihn von der Stromversorgung (Gleich- oder Wechselstrom).

  • Seite 63: Allgemeine Informationen Zu Flugreisen

    Allgemeine Informationen zu Flugreisen Batteriemodul/Flugreisetabelle Wenn der Eclipse bei Rangiervorgängen sowie während des Die folgenden Tabellen berücksichtigen auss- Starts und der Landung nicht verwendet wird, muss der Eclipse chließlich die Flugdauer. ausgeschaltet bleiben und unter dem Sitz bzw. in einem anderen Kalkulieren Sie die Zeit am Boden (Check-in zugelassenen Stauraum so verstaut werden, dass weder der vor dem Flug, Sicherheitskontrollen etc.) sowie...
  • Seite 64 Chart Sequal Technologies Inc. 2200 Airport Industrial Drive, Ste. 500 Ball Ground, GA 30107 USA 1-800-482-2473 Weltweite Website: www.CAIRE-Sequal.com Medical Product Services GmbH Borngasse 20 35619 Braunfels, Deutschland Weltweite Website: www.CAIRE-Sequal.com SeQual ® , Eclipse ® und autoSAt ® sind Marken von Chart SeQual technologies Inc., Ball Ground, GA 30107...
