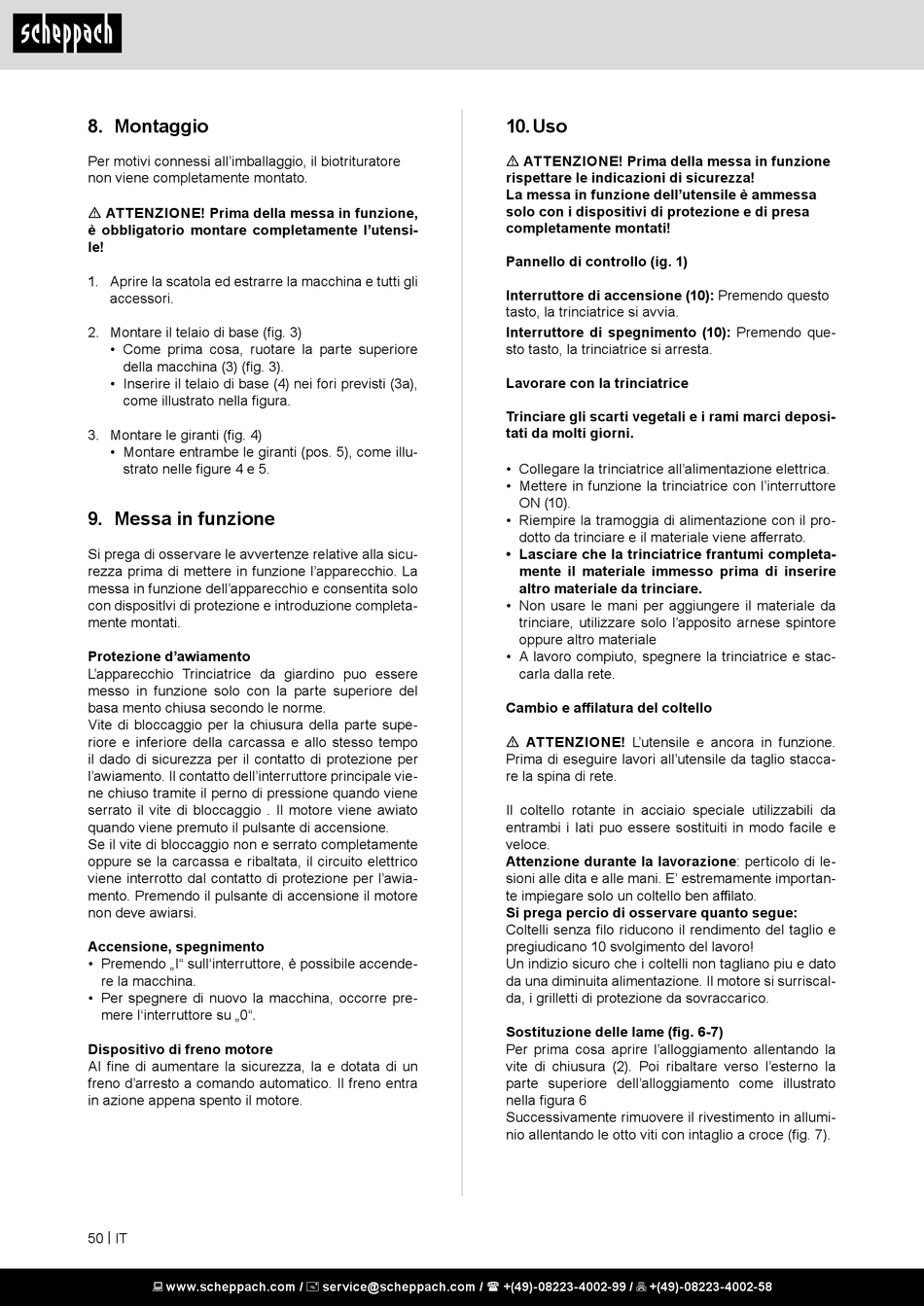

8. Montaggio

Per motivi connessi all'imballaggio, il biotrituratore
non viene completamente montato.
m ATTENZIONE! Prima della messa in funzione,
è obbligatorio montare completamente l'utensi-
le!
1. Aprire la scatola ed estrarre la macchina e tutti gli
accessori.
2. Montare il telaio di base (fig. 3)
• Come prima cosa, ruotare la parte superiore
della macchina (3) (fig. 3).
• Inserire il telaio di base (4) nei fori previsti (3a),
come illustrato nella figura.
3. Montare le giranti (fig. 4)
• Montare entrambe le giranti (pos. 5), come illu-
strato nelle figure 4 e 5.

9. Messa in funzione

Si prega di osservare le avvertenze relative alla sicu-
rezza prima di mettere in funzione l'apparecchio. La
messa in funzione dell'apparecchio e consentita solo
con dispositlvi di protezione e introduzione completa-
mente montati.
Protezione d'awiamento
L'apparecchio Trinciatrice da giardino puo essere
messo in funzione solo con la parte superiore del
basa mento chiusa secondo le norme.
Vite di bloccaggio per la chiusura della parte supe-
riore e inferiore della carcassa e allo stesso tempo
il dado di sicurezza per il contatto di protezione per
l'awiamento. Il contatto dell'interruttore principale vie-
ne chiuso tramite il perno di pressione quando viene
serrato il vite di bloccaggio . Il motore viene awiato
quando viene premuto il pulsante di accensione.
Se il vite di bloccaggio non e serrato completamente
oppure se la carcassa e ribaltata, il circuito elettrico
viene interrotto dal contatto di protezione per l'awia-
mento. Premendo il pulsante di accensione il motore
non deve awiarsi.
Accensione, spegnimento
• Premendo „I" sull'interruttore, è possibile accende-
re la macchina.
• Per spegnere di nuovo la macchina, occorre pre-
mere l'interruttore su „0".
Dispositivo di freno motore
AI fine di aumentare la sicurezza, la e dotata di un
freno d'arresto a comando automatico. Il freno entra
in azione appena spento il motore.
50 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Uso

m ATTENZIONE! Prima della messa in funzione
rispettare le indicazioni di sicurezza!
La messa in funzione dell'utensile è ammessa
solo con i dispositivi di protezione e di presa
completamente montati!
Pannello di controllo (ig. 1)
Interruttore di accensione (10): Premendo questo
tasto, la trinciatrice si avvia.
Interruttore di spegnimento (10): Premendo que-
sto tasto, la trinciatrice si arresta.
Lavorare con la trinciatrice
Trinciare gli scarti vegetali e i rami marci deposi-
tati da molti giorni.
• Collegare la trinciatrice all'alimentazione elettrica.
• Mettere in funzione la trinciatrice con l'interruttore
ON (10).
• Riempire la tramoggia di alimentazione con il pro-
dotto da trinciare e il materiale viene afferrato.
• Lasciare che la trinciatrice frantumi completa-
mente il materiale immesso prima di inserire
altro materiale da trinciare.
• Non usare le mani per aggiungere il materiale da
trinciare, utilizzare solo l'apposito arnese spintore
oppure altro materiale
• A lavoro compiuto, spegnere la trinciatrice e stac-
carla dalla rete.
Cambio e affilatura del coltello
m ATTENZIONE! L'utensile e ancora in funzione.
Prima di eseguire lavori all'utensile da taglio stacca-
re la spina di rete.
Il coltello rotante in acciaio speciale utilizzabili da
entrambi i Iati puo essere sostituiti in modo facile e
veloce.
Attenzione durante la lavorazione: perticolo di le-
sioni alle dita e alle mani. E' estremamente importan-
te impiegare solo un coltello ben affilato.
Si prega percio di osservare quanto segue:
Coltelli senza filo riducono il rendimento del taglio e
pregiudicano 10 svolgimento del lavoro!
Un indizio sicuro che i coltelli non tagliano piu e dato
da una diminuita alimentazione. Il motore si surriscal-
da, i grilletti di protezione da sovraccarico.
Sostituzione delle lame (fig. 6-7)
Per prima cosa aprire l'alloggiamento allentando la
vite di chiusura (2). Poi ribaltare verso l'esterno la
parte superiore dell'alloggiamento come illustrato
nella figura 6
Successivamente rimuovere il rivestimento in allumi-
nio allentando le otto viti con intaglio a croce (fig. 7).
