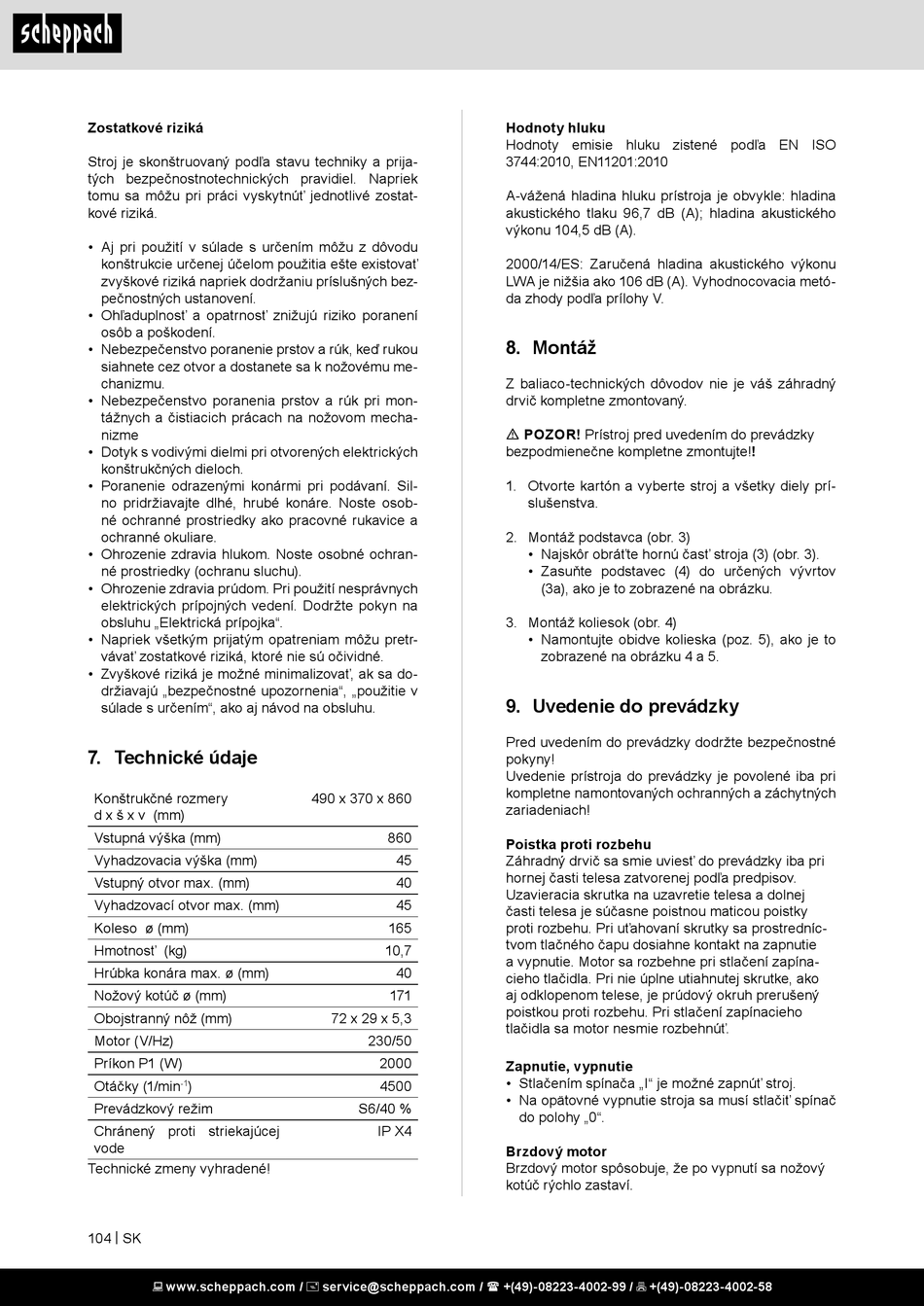

Zostatkové riziká
Stroj je skonštruovaný podľa stavu techniky a prija-
tých bezpečnostnotechnických pravidiel. Napriek
tomu sa môžu pri práci vyskytnúť jednotlivé zostat-
kové riziká.
• Aj pri použití v súlade s určením môžu z dôvodu
konštrukcie určenej účelom použitia ešte existovať
zvyškové riziká napriek dodržaniu príslušných bez-
pečnostných ustanovení.
• Ohľaduplnosť a opatrnosť znižujú riziko poranení
osôb a poškodení.
• Nebezpečenstvo poranenie prstov a rúk, keď rukou
siahnete cez otvor a dostanete sa k nožovému me-
chanizmu.
• Nebezpečenstvo poranenia prstov a rúk pri mon-
tážnych a čistiacich prácach na nožovom mecha-
nizme
• Dotyk s vodivými dielmi pri otvorených elektrických
konštrukčných dieloch.
• Poranenie odrazenými konármi pri podávaní. Sil-
no pridržiavajte dlhé, hrubé konáre. Noste osob-
né ochranné prostriedky ako pracovné rukavice a
ochranné okuliare.
• Ohrozenie zdravia hlukom. Noste osobné ochran-
né prostriedky (ochranu sluchu).
• Ohrozenie zdravia prúdom. Pri použití nesprávnych
elektrických prípojných vedení. Dodržte pokyn na
obsluhu „Elektrická prípojka".
• Napriek všetkým prijatým opatreniam môžu pretr-
vávať zostatkové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovať, ak sa do-
držiavajú „bezpečnostné upozornenia", „použitie v
súlade s určením", ako aj návod na obsluhu.
7. Technické údaje
Konštrukčné rozmery
d x š x v (mm)
Vstupná výška (mm)
Vyhadzovacia výška (mm)
Vstupný otvor max. (mm)
Vyhadzovací otvor max. (mm)
Koleso ø (mm)
Hmotnosť (kg)
Hrúbka konára max. ø (mm)
Nožový kotúč ø (mm)
Obojstranný nôž (mm)
Motor (V/Hz)
Príkon P1 (W)
Otáčky (1/min )
-1
Prevádzkový režim
Chránený proti striekajúcej
vode
Technické zmeny vyhradené!
104 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
490 x 370 x 860
860
45
40
45
165
10,7
40
171
72 x 29 x 5,3
230/50
2000
4500
S6/40 %
IP X4
Hodnoty hluku
Hodnoty emisie hluku zistené podľa EN ISO
3744:2010, EN11201:2010
A-vážená hladina hluku prístroja je obvykle: hladina
akustického tlaku 96,7 dB (A); hladina akustického
výkonu 104,5 dB (A).
2000/14/ES: Zaručená hladina akustického výkonu
LWA je nižšia ako 106 dB (A). Vyhodnocovacia metó-
da zhody podľa prílohy V.
8. Montáž
Z baliaco-technických dôvodov nie je váš záhradný
drvič kompletne zmontovaný.
m POZOR! Prístroj pred uvedením do prevádzky
bezpodmienečne kompletne zmontujte!!
1. Otvorte kartón a vyberte stroj a všetky diely prí-
slušenstva.
2. Montáž podstavca (obr. 3)
• Najskôr obráťte hornú časť stroja (3) (obr. 3).
• Zasuňte podstavec (4) do určených vývrtov
(3a), ako je to zobrazené na obrázku.
3. Montáž koliesok (obr. 4)
• Namontujte obidve kolieska (poz. 5), ako je to
zobrazené na obrázku 4 a 5.
9. Uvedenie do prevádzky
Pred uvedením do prevádzky dodržte bezpečnostné
pokyny!
Uvedenie prístroja do prevádzky je povolené iba pri
kompletne namontovaných ochranných a záchytných
zariadeniach!
Poistka proti rozbehu
Záhradný drvič sa smie uviesť do prevádzky iba pri
hornej časti telesa zatvorenej podľa predpisov.
Uzavieracia skrutka na uzavretie telesa a dolnej
časti telesa je súčasne poistnou maticou poistky
proti rozbehu. Pri uťahovaní skrutky sa prostredníc-
tvom tlačného čapu dosiahne kontakt na zapnutie
a vypnutie. Motor sa rozbehne pri stlačení zapína-
cieho tlačidla. Pri nie úplne utiahnutej skrutke, ako
aj odklopenom telese, je prúdový okruh prerušený
poistkou proti rozbehu. Pri stlačení zapínacieho
tlačidla sa motor nesmie rozbehnúť.
Zapnutie, vypnutie
• Stlačením spínača „I" je možné zapnúť stroj.
• Na opätovné vypnutie stroja sa musí stlačiť spínač
do polohy „0".
Brzdový motor
Brzdový motor spôsobuje, že po vypnutí sa nožový
kotúč rýchlo zastaví.
