Ist der Motor ausgeschaltet, wird die Spannung
durch das Toro-Steuergerät gemessen.
•
Ist der Motor eingeschaltet, wird die Spannung
durch das Motorsteuergerät bereitgestellt.
Motortemperatur-Symbol: Zeigt die im Behälter
gemessene Motorkühlmitteltemperatur an. Die
Temperatur sinkt auf 4°C, wenn der Motor
ausgeschaltet ist.
Motorkühlmittelsymbol: zeigt an, wenn der
Kühlmittelstand niedrig ist.
Luftfilter-Symbol: Das Luftfilter-Symbol ist grün; die
Anzeige ist rot, wenn der der Filter verstopft ist.
Hydraulikölfilter-Symbol: Das Hydraulikölfilter-
Symbol ist grün; die Anzeige leuchtet rot auf, wenn
der Filter verstopft ist.
Motordrehzahlabweichung-Symbol: Wählt die
zulässige Motordrehzahlabweichung im Bereich von
80 %, 90 % oder 100 % aus. Der Abweichungswert ist
der niedrigste Punkt unter der unteren Lastdrehzahl
(U/min) (unter 75 Prozent der Last), auf den der Motor
fallen kann, bevor der Antrieb des Drehkopfes gesenkt
wird, um den niedrigsten Wert aufrechtzuerhalten.
Drücken Sie die Nach-Oben- und Nach-Unten-Taste,
um den Abweichungswert auszuwählen.

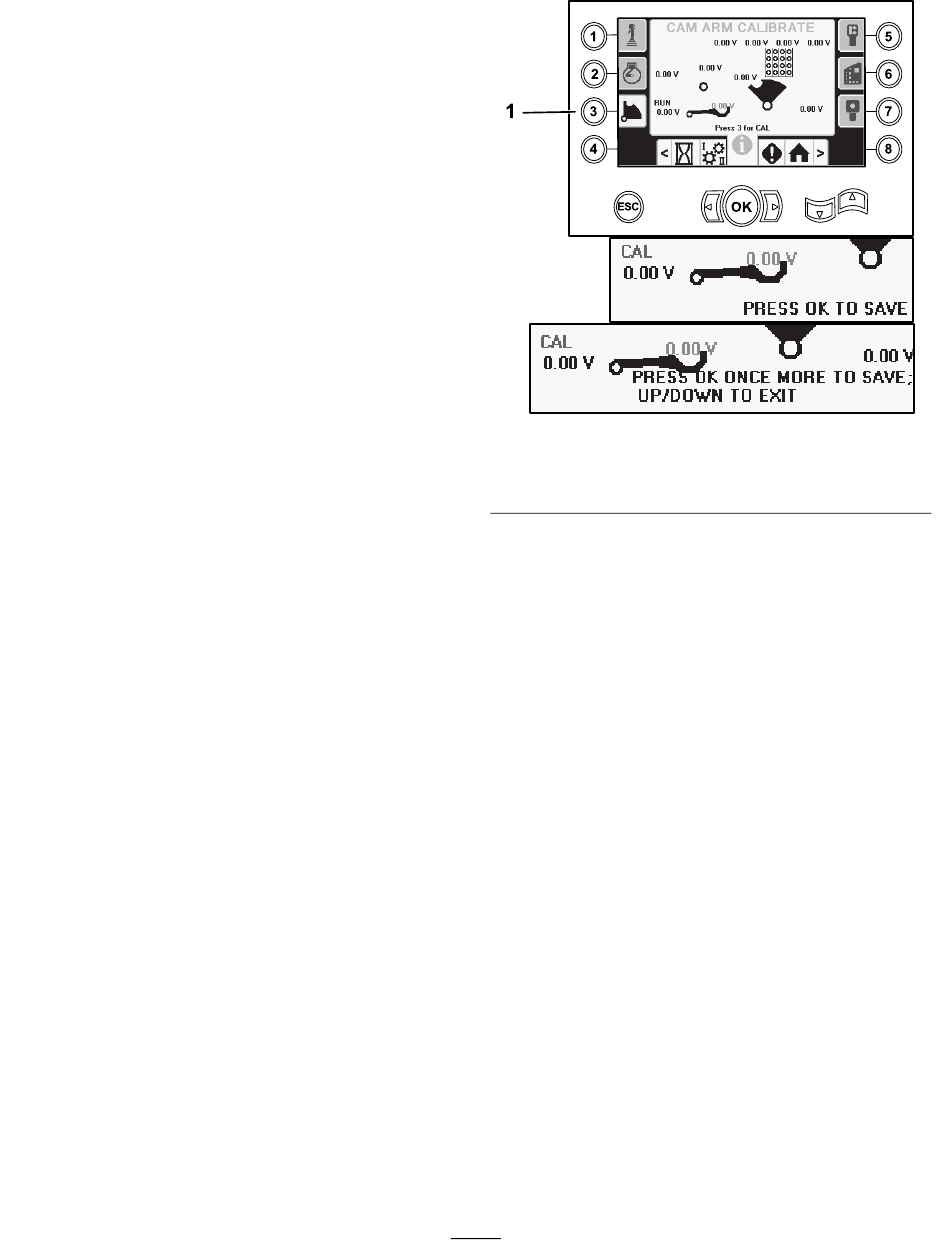

Bildschirm „Nockenarm E/A"
Drücken Sie die Taste 3 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
Über diesen Bildschirm können die Nocken- und
Rohrladeeinstellungen kalibriert werden.
1. Drücken Sie die Taste 3, um den Kalibriervorgang zu
beginnen.
1. Drücken Sie die Taste 3, um die Kalibrierung
ein- oder auszuschalten.
2. Drücken Sie Tasten „Auf" und „Ab" auf dem
Bildschirm, um die Ladestellung und die
Rohrreihen-Stellung auszuwählen.
3. Drücken Sie die Taste „OK" zweimal auf der
gewünschten Reihe, um die Kalibrierung zu
speichern.
Die beiden Spannungsangaben unten zeigen die von
den Sensoren gemessene Ist-Spannung von Hubarm
und Nocke an. Die Spannungen sollten zwischen 1,0
Volt und 4,0 Volt liegen. Eine höhere oder niedrigere
Spannung weist auf einen Sensorausfall oder eine
falsche Kalibrierung hin.

Hilfebildschirme zum Joystick

Drücken Sie die Taste 4 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
Auf diesen Bildschirmen wird die Funktion jeder
Joysticktaste angezeigt.
Durchlaufen Sie diese Bildschirme mit den
Nach-Oben- und Nach-Unten-Tasten.
17
Bild 65
