Toro 4050 Bedienungsanleitung Seite 19

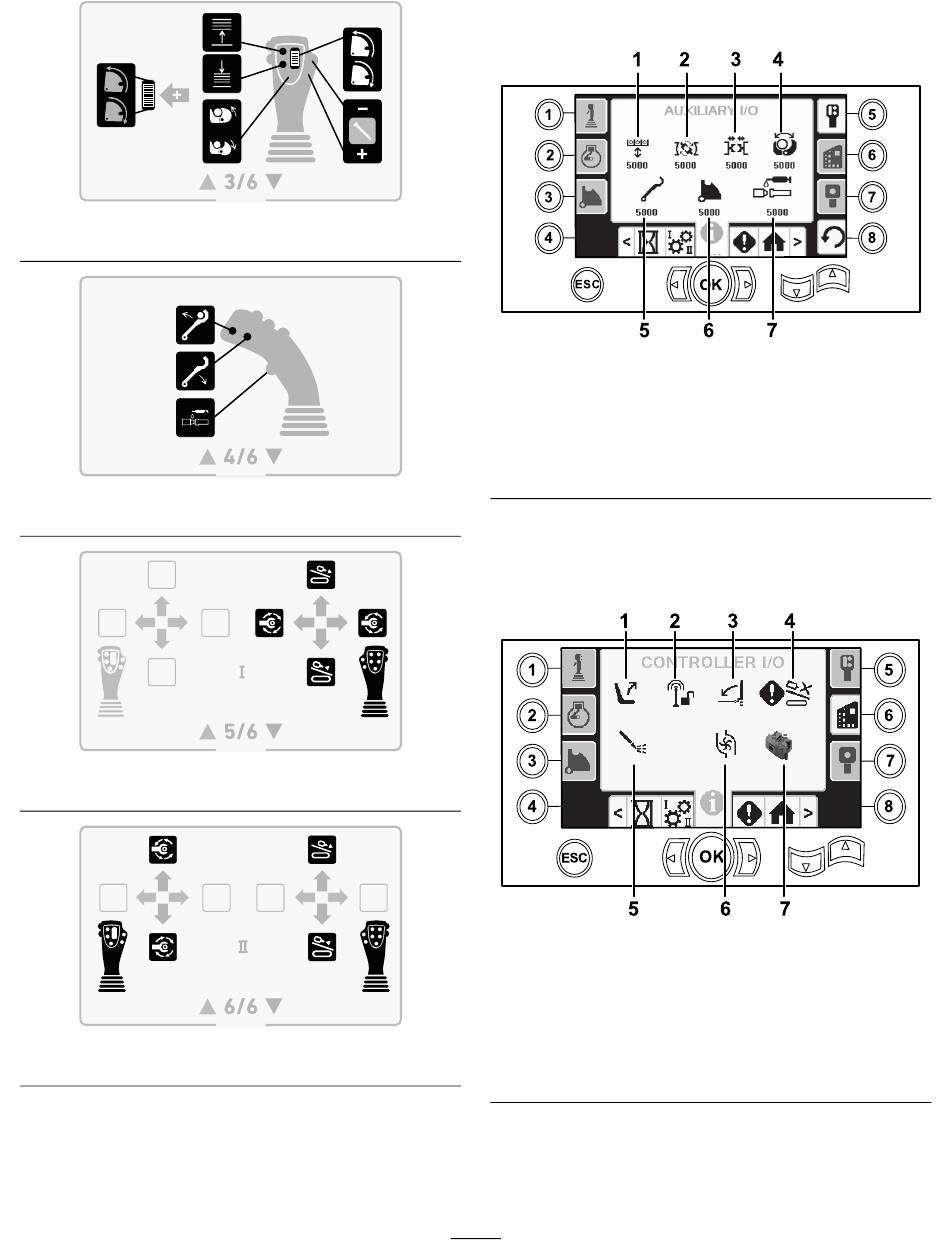

Bildschirm „Zusatz E/A"
Drücken Sie die Taste 5 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
Bild 73
Bild 74
Bild 75
Bild 76
Alle Symbole wechseln von Schwarz auf Grün, wenn
die entsprechenden Funktionen bedient werden.
g290340
1. Heber anheben/senken
2. Brecheinrichtung
3. Oberer oder unterer
Schlüssel
4. Greifer
g290341
Bildschirm „Steuergerät E/A"
Drücken Sie die Taste 6 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
g290342
1. Sitzschalter
2. Sperre an Ausgangsseite
g290343
3. Fußgängerschranke
4. Nockenübersteuerungseingabe
Sitzschalter-Symbol: Zeigt einen vom Sitz
wegzeigenden Pfeil an, wenn der Bedienersitz leer
ist; der Schalter zeigt ein Personensymbol an, wenn
Sie auf dem Sitz sitzen.
19
Bild 77
5. Hubarm
6. Rohrnocke drehen
7. TJC-Fett
Bild 78
5. Status der
Schlammpumpe
6. Durchfluss der
Schlammpumpe
7. Prozessoranzeige
g213173
g213147
