Toro 4050 Bedienungsanleitung Seite 20

•
Zeigt den Sitz mit einem Pfeil an, wenn der
Bediener nicht auf dem Sitz sitzt
•
Zeigt den Sitz mit einer Person an, wenn der
Bediener auf dem Sitz sitzt
Symbol für Sperre an Ausgangsseite: Anzeige
ändert sich von Schwarz in Grün, wenn die Funktion
betätigt wurde.
Fußgängerschranke-Symbol:
•
Anzeige in der A
UF
Schranke ist für das Bohren nicht in der richtigen
Stellung
•
Anzeige in der A -Stellung: Die Schranke ist für
B
das Bohren in der richtigen Stellung
Symbol für Nockenübersteuerungseingabe:
Ändert sich zu Grün, wenn die Übersteuerungstaste
auf dem Joystick gedrückt wird.
Symbol für Status der Schlammpumpe:
•
Schwarz: Schlammpumpe ist ausgeschaltet
•
Gelb: Schlammpumpe ist in Standby.
•
Grün: Schlammpumpe ist eingeschaltet.
•
Grün mit 100: Schlammpumpe arbeitet mit der
maximalen Durchflussgeschwindigkeit.
Symbol für Durchfluss der Schlammpumpe: Zeigt
die über dem Kippschalter am Joystick eingegebene
Vorgabe an.
•
Wird der Kippschalter nach oben betätigt, ist
die Anzeige grün mit einem blauen Pfeil nach
oben/erhöhen.
•
Wird der Kippschalter nach unten betätigt, ist
die Anzeige grün mit einem blauen Pfeil nach
unten/verringern.
•
Das Symbol ist schwarz, wenn der Kippschalter
nicht bedient wird.
Prozessoranzeige-Symbol: Zeigt bei einem Problem
mit dem Erweiterungsprozessor, der sich neben dem
Hauptsteuergerät befindet, ein rotes X an.

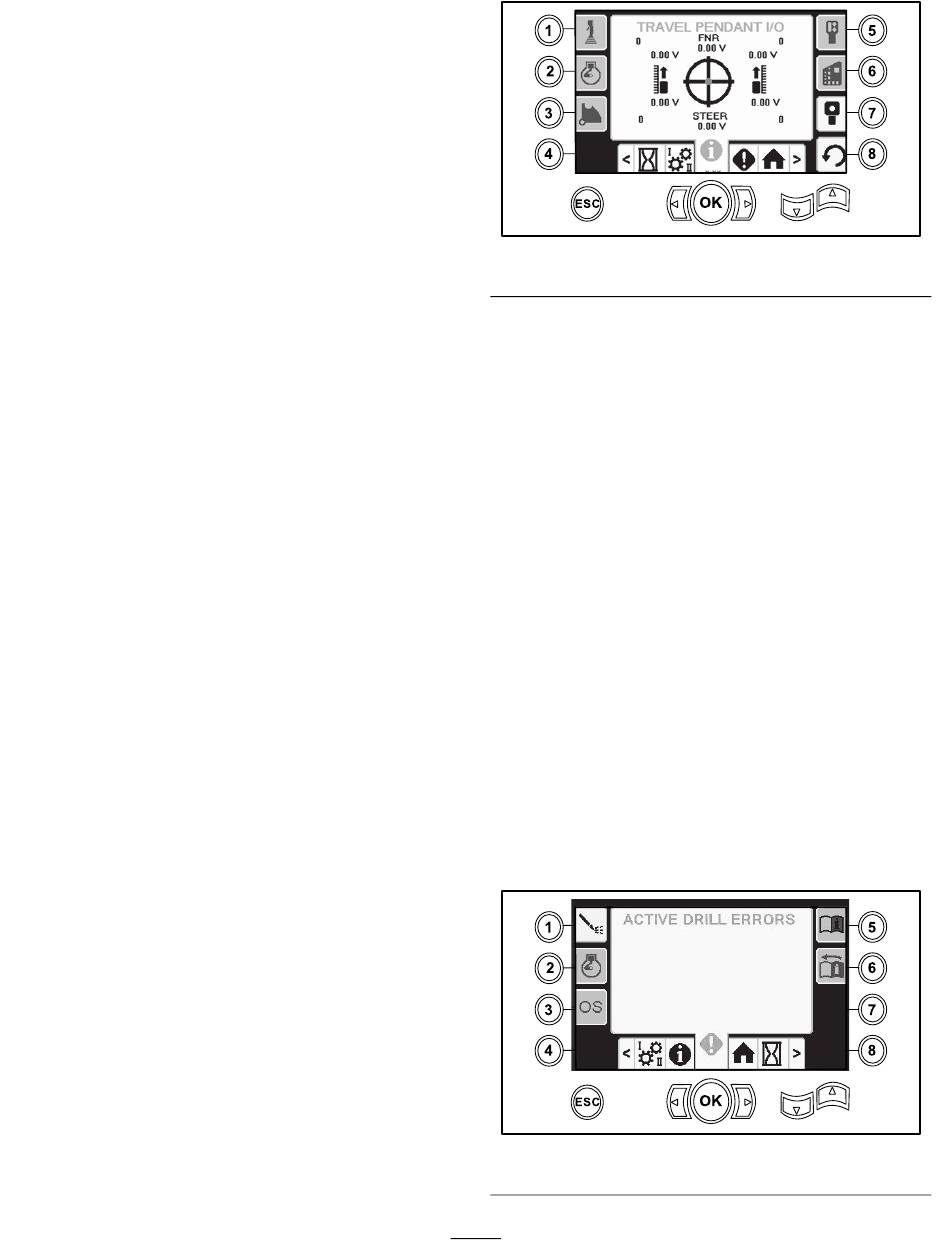

Bildschirm „Steuerpult E/A"
Drücken Sie die Taste 7 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
Auf dem Bildschirm „Steuerpult" werden die Spannung
und Position des Joysticks am Pult angezeigt.
-Stellung mit einer Person: Die
Der rote Punkt befindet sich in der Mitte des Ziels
und die FNR- (vorwärts, neutral, rückwärts) und
Steuerspannung zeigt vor der Bewegung des Bohrers
2,5 V an. Befindet sich der rote Punkt außerhalb
des äußeren schwarzen Rings, sollte die Steuerung
gewartet oder durch eine neue ersetzt werden. Die
Anzeigen rechts und links vom Kreis zeigen die
Richtung des Hubs an. Die Spannung liegt zwischen
0 Volt und 10,0 V.
Bildschirm „Fehler- und
Maschineninformationen"
Bildschirm „Bohrfehler"
Drücken Sie die Taste 1 auf dem Bildschirm „Fehler
und Maschineninformationen", um diesen Bildschirm
aufzurufen.
Auf diesem Bildschirm werden eventuelle Bohrfehler
angezeigt.
Navigieren Sie mit den Nach-Oben- und
Nach-Unten-Tasten durch die Fehler. Wenden Sie
sich bei unklaren Fehlercodes oder Fehlermeldungen
an Ihren offiziellen Service-Vertragshändler für weitere
Informationen.
