Informationen-Bildschirme
(E/A)

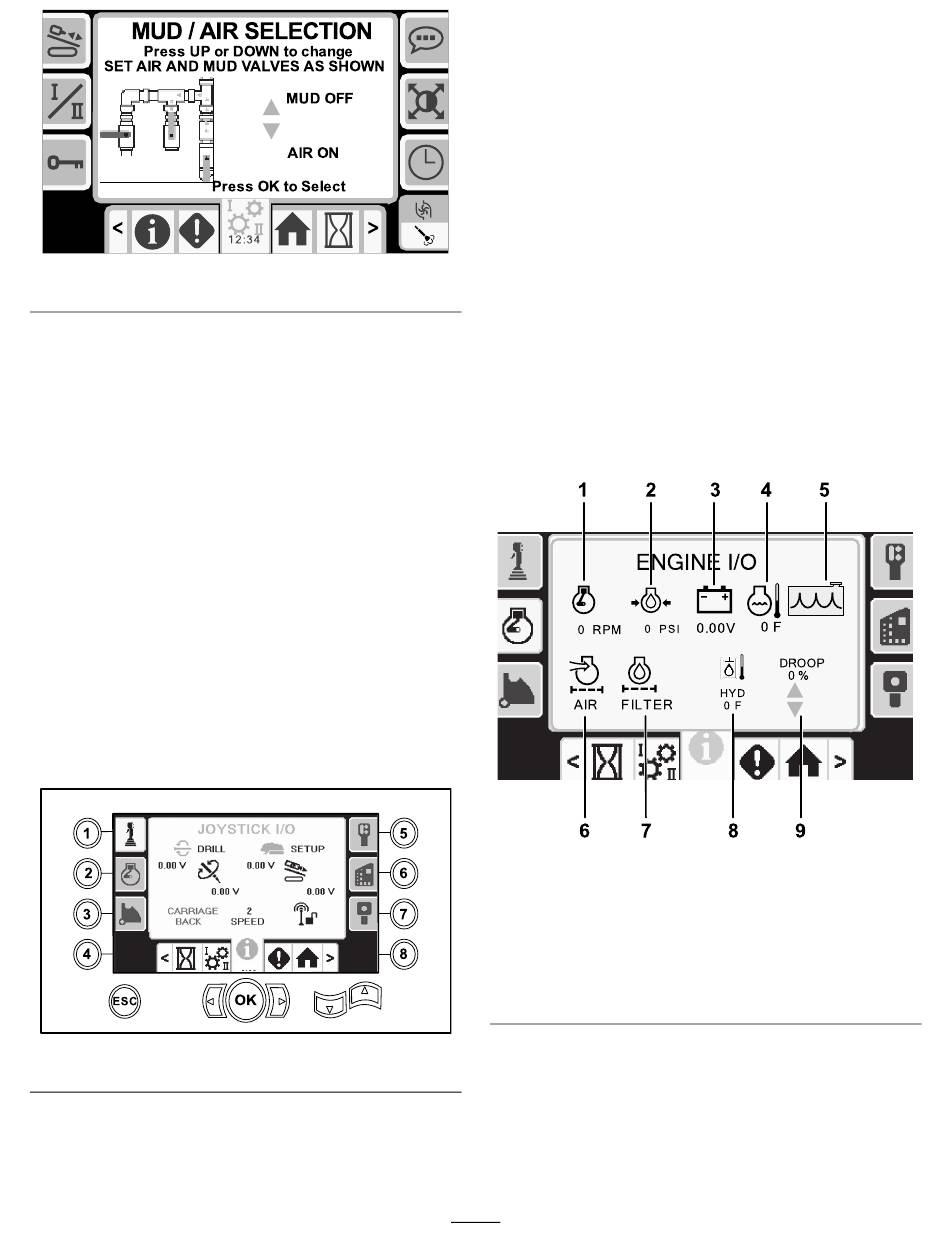

Bildschirm „Joystick E/A"
Taste 1 am E/A-Bildschirm drücken, um zwischen
den Bohr- und Einstellungsoptionen zu wechseln.
Das Symbol leuchtet grün, wenn die entsprechende
Funktion bedient wurde.
Befindet sich der Kippschalter auf dem linken
Bedienfeld in der Bohrposition, leuchtet das obere
linke Symbol grün und die Joystickspannungen
können kontrolliert und die Eingänge der beiden
Geschwindigkeiten und die Sperre an der
Ausgangsseite können geprüft werden.
Befindet sich der Kippschalter in der Einstellposition,
leuchtet das obere rechte Symbol grün. In der
Einstellposition kann die Maschine bewegt und zum
Bohren vorbereitet werden.
•
Die Drehspannung liegt zwischen 0,0 Volt bis
8,5 Volt und ist zum Aufbrechen (oberes Symbol)
oder Kontern (unteres Symbol) vorhanden, wenn
der entsprechende Drehjoystick bewegt wird..
Bild 62
Bild 63
•
Am Fahrgestell liegt eine Spannung zwischen 0,0
und 10,0 Volt an, wenn der Joystick zum Schieben
oder Ziehen bedient wird.
•
Das untere linke Symbol gibt die Fahrgestell-
position für Schlüssel, Laden oder Fahrgestell
zurück an, wenn sich das Fahrgestell zum hinteren
Anschlag bewegt.
•
Das untere mittlere Symbol gibt an, ob
die Fahrgestellgeschwindigkeit mit zwei
Geschwindigkeiten ausgewählt wurde.
•
Das untere rechte Symbol gibt den Status des
g288049 Sperrsystems an der Ausgangsseite (ESL) an. Ist
die Anzeige schwarz, sind die Fahrgestell- und
Drehfunktionen blockiert.
Bildschirm „Motor E/A"
Drücken Sie die Taste 2 auf dem E/A-Bildschirm, um
diesen Bildschirm aufzurufen.
Auf diesem Bildschirm werden Motorinformationen
angezeigt.
1. Motordrehzahl (U/min)
2. Motoröldruck
3. Batteriespannung
4. Motorkühlmitteltemperatur
5. Motorkühlmittelstand
g224025
Symbol für Motordrehzahl (U/min): Zeigt die
Motordrehzahl (U/min) in Schritten von 100 an.
Motoröldruck-Symbol: Zeigt den Motoröldruck an
(bar oder psi).
Batteriespannung-Symbol: Zeigt die
Batteriespannung an.
16
Bild 64
6. Luftfilteranzeige
7. Hydraulikölfilter
8. Hydrauliköltemperatur
(nicht verfügbar)
9. Motordrehzahlabweichung
g287715
