INSTALLATION
INSTALLATION

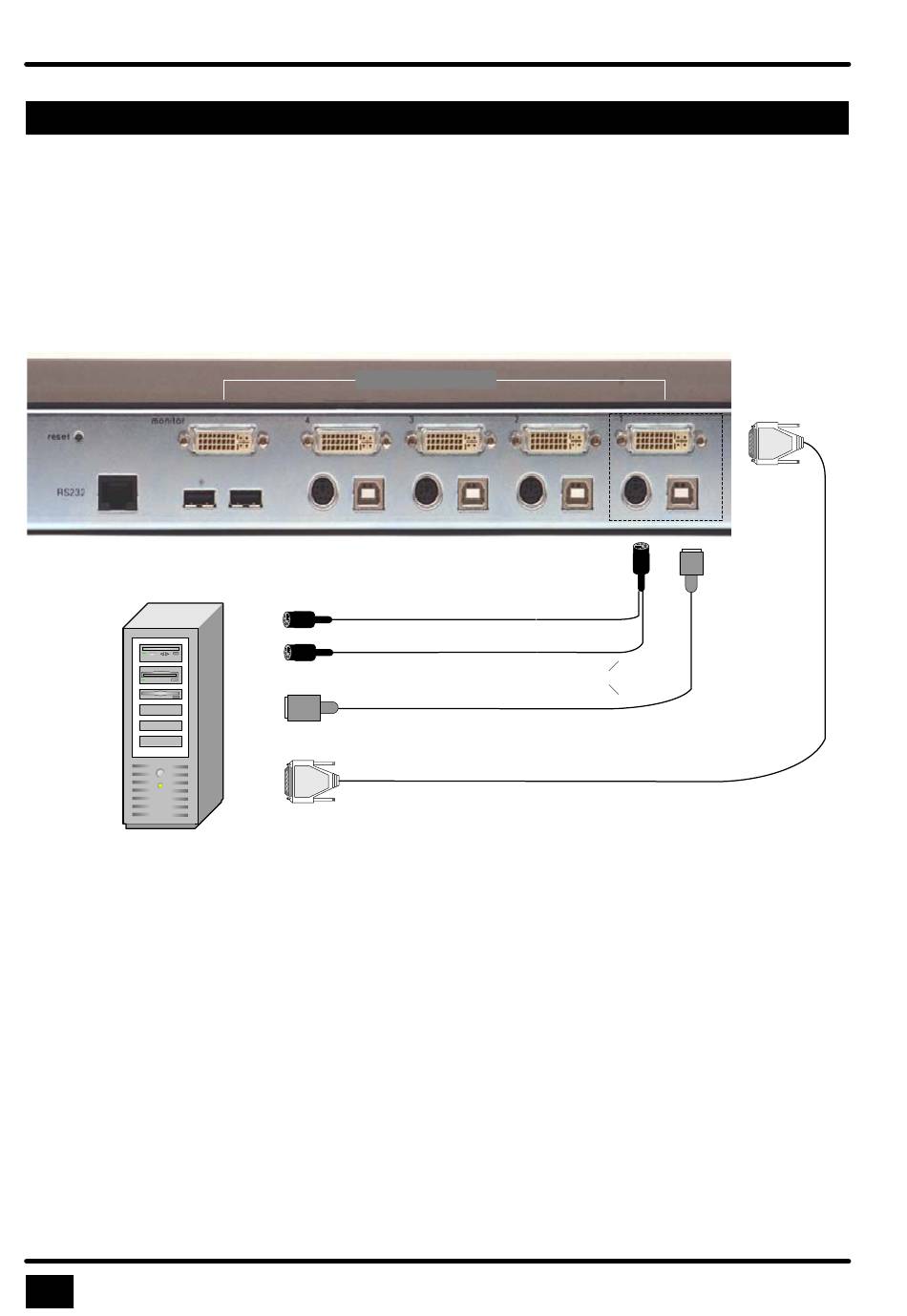

Anschluß der Computer
- Ziehen Sie Tastatur, Monitor und Maus eines bereits ausgeschalteten Computers ab.
- Sie haben die Möglichkeit, Maus und Tastatur entweder über ein USB Kabel (gemeinsam) oder über die
PS/2 Schnittstelle (Einsatz des Y-Kabels) an die Computerports anzuschließen.
- Der Anschluß einer analogen Computervideoquelle (VGA) an den Quad View Switch kann mittels eines
VGA-DVI-I Kabels realisiert werden. Digitale Videoquellen werden mit einem DVI-Kabel angeschlossen.
Einschalten der Geräte
- Schalten Sie den Quad View Switch mittels "Power"- Schalter an der Geräterückseite ein. Ein
kurzes Aufleuchten aller LED's an der Frontseite zeigt die Betriebsbereitschaft des Gerätes an.
Der Quad View Switch befindet sich jetzt im Quad-Modus (Auslieferungseinstellung).
- Schalten Sie alle angeschlossenen Computer ein. Bei erfolgreicher automatischer Erkennung der
Eingangsvideoquellen erscheinen deren Bilder auf dem Bildschirm.
- Sie können nun mit Tastaturbefehlen (siehe Seite 9-12) oder über die Fronttasten (Seite 3, 4 und 13)
die Darstellungsweise der Videobilder verändern.
Konfiguration
Der Aufruf des OSD - Hauptkonfigurationsmenüs (siehe Seite 13) erfolgt entweder durch den Tastaturbefehl
Hotkey O (Auslieferungseinstellung = gemeinsames Drücken der Tasten STRG + ALT und O) oder
durch gemeinsames Drücken der Frontasten Quad und PiP für länger als eine Sekunde.
Im Kapitel „OSD" sind alle Einstellungen beschrieben.
8
Quad View Switch - Installations- und Bedienungshandbuch
COMPUTER 1 - 4
4
DVI-I
DVI-I
Tastatur
Maus
Tastatur
USB-A
& Maus
digital
DVI-I
oder
oder
analog
VGA
3
2
DVI-I
DVI-I
PS/2 - Y Kabel
oder
USB Kabel (A-B)
DVI-I -HD15 oder DVI Kabel
1
DVI-I
DVI-I
PS/2
USB-B
USB
-B
