EINLEITUNG
HARDWARE
GERÄTEVORDERSEITE
An der Frontseite des Quad View Switch befinden sich sechs Statusanzeigen (LED) und sechs Drucktasten.
Während die Tasten und LEDs 1 - 4 die Kanäle schalten bzw. deren Zustand anzeigen, sind die Tasten und
LEDs Quad und PiP für die Umschaltung und Anzeige der Darstellungsmodi und andere Funktionen wie
z.B. dem Öffnen der OSD-Konfiguration zuständig.
Anzeigen
- LED 1, 2, 3 oder 4
- LED QUAD
- LED PiP
Hinweis
LED 1 bis 4 zeigen den Status der angeschlossen Videosignale an, nicht aber den der Tastatur oder Maus.
2
Quad View Switch - Installations- und Bedienungshandbuch
Status LEDs
Tasten
Ein Leuchten dieser LED in grün zeigt an, daß dieser Kanal (Rechneranschluß)
selektiert und somit für einen Zugriff mit der Konsole verbunden ist; blinkt die
LED grün, empfängt der aktive Kanal kein Videosignal.
Leuchtet die LED orange, empfängt der Kanal ein Videosignal, jedoch ist ein
anderer Kanal aktiviert.
Bleibt die LED dunkel, ist der entsprechende Kanal nicht selektiert und es liegt
kein Videosignal an.
Leuchtet diese LED grün, befindet sich das Gerät im Quad-Modus; bleibt sie
dunkel, arbeitet der Quad View Switch im Vollbild-Modus.
Die LED PiP leuchtet grün, wenn sich das Gerät im Vollbild- oder Quad-Modus
befindet und die PiP-Funktion eingeschaltet ist. Sie bleibt dunkel, wenn die PiP-
Funktion ausgeschaltet ist.

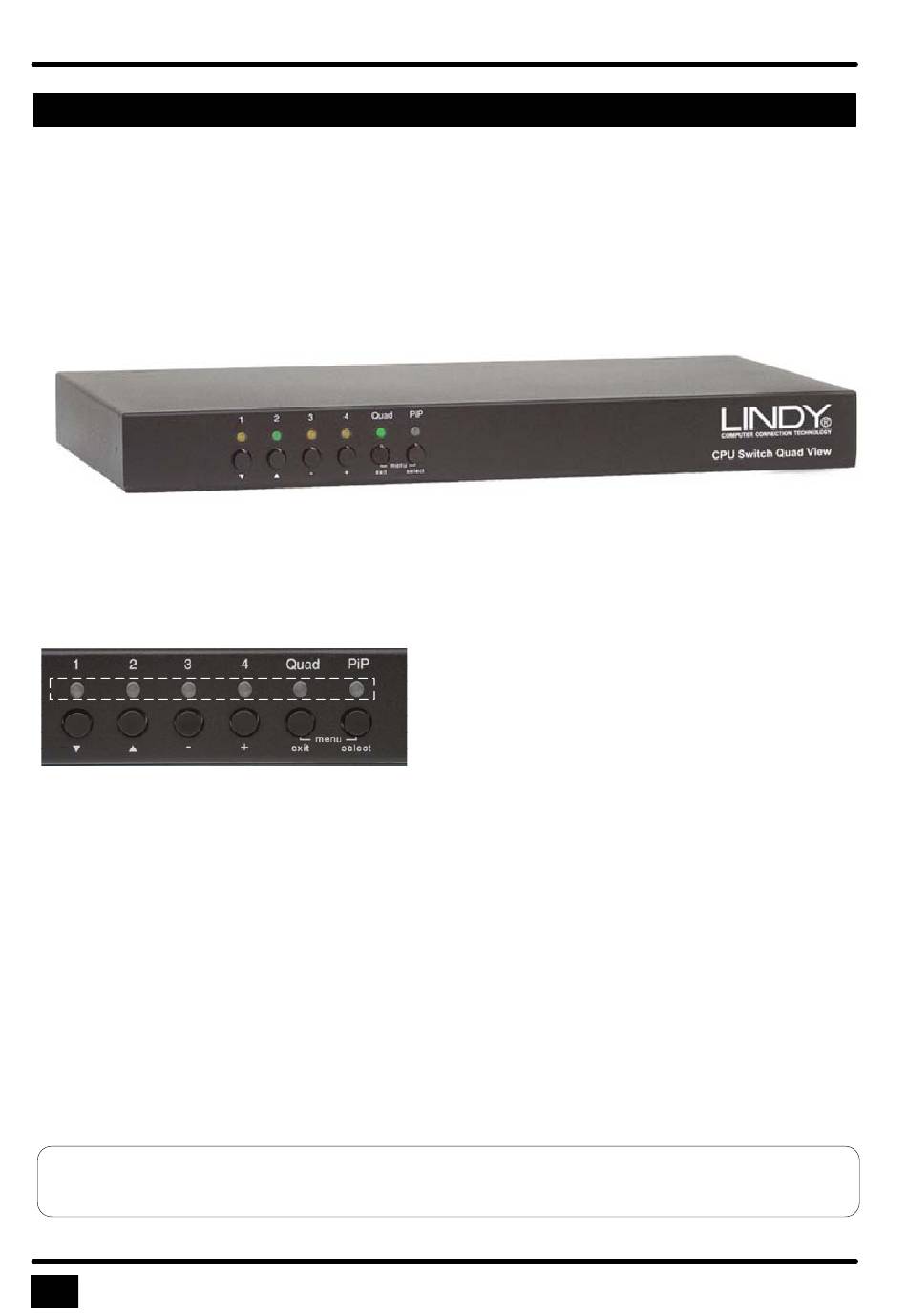

Vorderansicht des Quad View Switch
