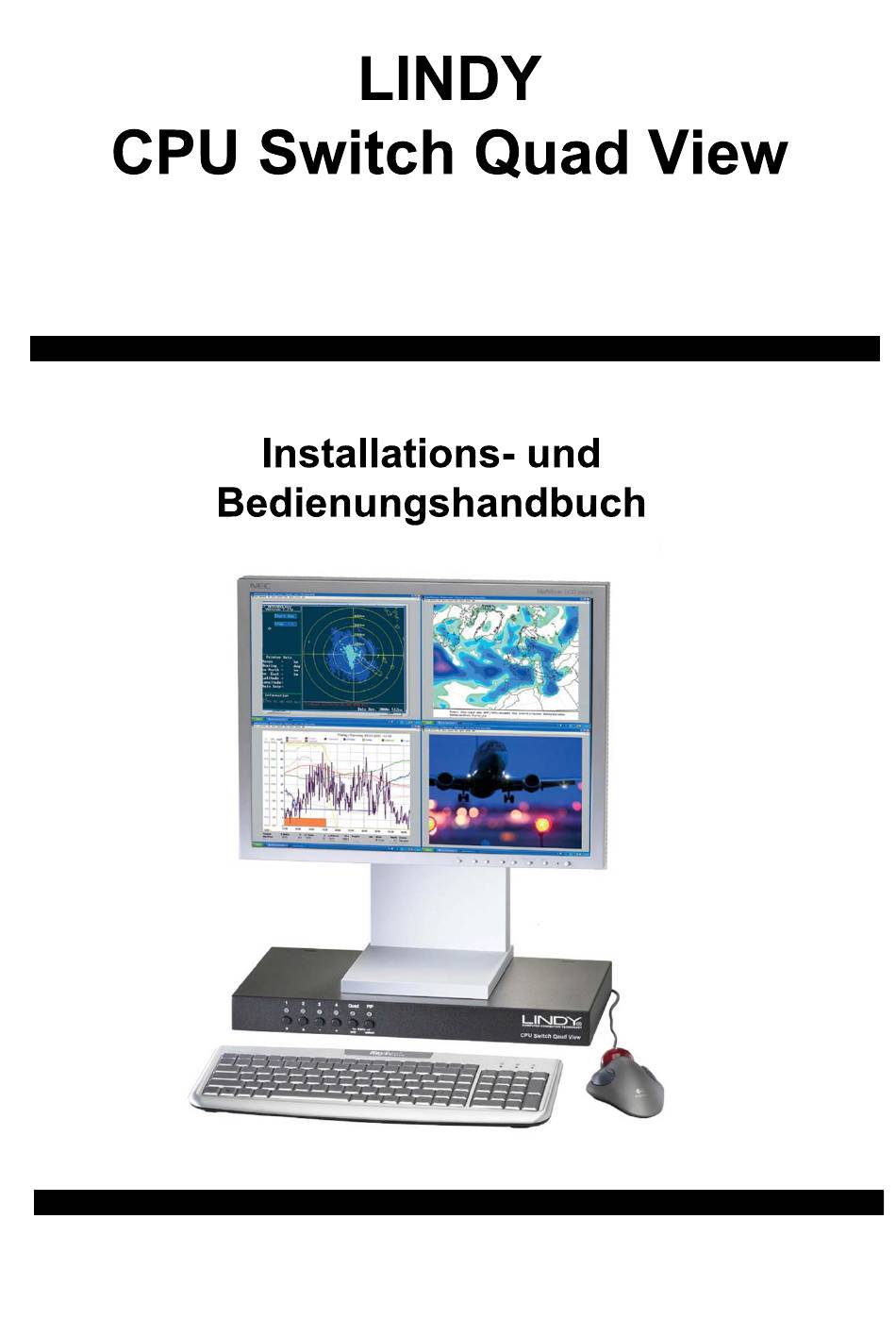

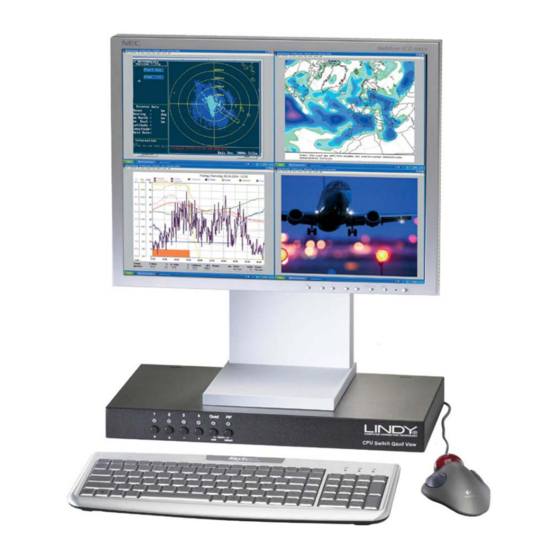

- Seite 1 4 in 1 Konsolumschalter LINDY - Elektronik GmbH Markircher Str. 20 D - 68229 Mannheim Tel.: 0049 (0) 6251 470050 Fax: 0049 (0) 6251 4700530 mail: info@lindy.de...
- Seite 3 4 in 1 - KVM Umschalter Copyright LINDY Elektronik Version 1.20c 21.06.2005 Änderungen und Irrtümer vorbehalten. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung von LINDY. Alle Rechte vorbehalten. Quad View Switch - Installations- und Bedienungshandbuch...
- Seite 4 Quad View Switch - Installations- und Bedienungshandbuch...
-
Seite 5: Inhaltsverzeichnis
OSD SYSTEM - OSD Position OSD SYSTEM - OSD Sprache OSD SYSTEM - Schutz - Sicherheitsstufen OSD SYSTEM - Testbild OSD SYSTEM - Kanal sperren OSD MODUS - PiP OSD MODUS - Start Quad View Switch - Installations- und Bedienungshandbuch... - Seite 6 OSD COMPUTER - Maus OSD COMPUTER - Reset PS/2 OSD HILFE - Kommandos OSD HILFE - Info OSD HILFE - Kontakt SERVICE Wartung und Reparatur - Technischer Support SERIELLER ANSCHLUSS Firmwareupdate Serielles Kabel Quad View Switch - Installations- und Bedienungshandbuch...
-
Seite 7: Einleitung
EINLEITUNG Vielen Dank, daß Sie sich für den CPU Switch Quad View von LINDY entschieden haben. Dieser Konsolumschalter ist das Ergebnis einer Entwicklung in modernster Technik auf dem Gebiet des KVM- Switching und wurde speziell für Anwendungen konzipiert, bei welchen zusätzlich zur KVM Umschaltung auf eine Konsole vier Rechner gleichzeitig angezeigt und administriert werden müssen. -
Seite 8: Hardware
HARDWARE GERÄTEVORDERSEITE An der Frontseite des Quad View Switch befinden sich sechs Statusanzeigen (LED) und sechs Drucktasten. Während die Tasten und LEDs 1 - 4 die Kanäle schalten bzw. deren Zustand anzeigen, sind die Tasten und LEDs Quad und PiP für die Umschaltung und Anzeige der Darstellungsmodi und andere Funktionen wie z.B. -
Seite 9: Auswahltasten
Selektionsfenster. Die Kanalwahlabschaltzeit wird im OSD unter System -> Quad-Modus eingestellt. Bestimmen Sie mit dem Menüpunkt „Abschaltung der Kanalwahl nach:“ wie lange (1 bis 30 Sekunden) das Fenster angezeigt werden soll. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 10: Weitere Funktionen Der Auswahltasten
„Keep Alive“ Funktion von Maus und Tastatur nur der Videoteil zurückgesetzt. Hardware Reset Aufruf OSD Drücken Sie die Tasten Quad und PiP zusammen länger als eine Sekunde, öffnet sich das OSD Menü. Menü Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 11: Geräterückseite
EINLEITUNG HARDWARE GERÄTERÜCKSEITE Auf der Rückseite des Quad View Switch befinden sich die Anschlüsse für die vier Computer, die Konsole (KVM), die serielle Schnittstelle (RS232-Port) und der Netzanschluß sowie ein Drucktaster für das Zurück- setzen des Gerätes. Reset Rückansicht des Quad View Switch... -
Seite 12: Computer / Kvm
Diese arbeiten im Share-Modus (Konkurrenzbetrieb) mit einer Inaktivitätszeitsperre von 3 Sekunden. REMOTEBETRIEB Am KVM Anschluß können je nach Bedarf (Entfernung, Qualität, Infrastruktur etc.) KVM - Extender von LINDY angeschlossen werden. Als Übertragungsmedium dienen CAT5, Fiberoptik oder Ethernet. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 13: Installation
INSTALLATION INSTALLATION Der Quad View Switch wird am besten möglichst nah bei den Rechnern aufgestellt. Dadurch reduziert sich die Länge der Computerkabel und die Installation wird wirtschaftlicher und übersichtlicher. Der Quad View Switch wird standardmäßig als Desktop - Version ausgeliefert, es sind jedoch auch Rackwinkel für 19 Zoll Einbau lieferbar. -
Seite 14: Anschluß Der Computer
- Sie haben die Möglichkeit, Maus und Tastatur entweder über ein USB Kabel (gemeinsam) oder über die PS/2 Schnittstelle (Einsatz des Y-Kabels) an die Computerports anzuschließen. - Der Anschluß einer analogen Computervideoquelle (VGA) an den Quad View Switch kann mittels eines VGA-DVI-I Kabels realisiert werden. Digitale Videoquellen werden mit einem DVI-Kabel angeschlossen. -
Seite 15: Tastaturbefehle
Hinweis : Die Aktivierung des Kommandomodus (Hotkey-Status) wird visuell durch Blinken zweier LEDs auf der Tastatur angezeigt. Wird beim Doppelklick Hotkey nach dessen Aktivierung (Kommandomodus) eine ungültige Befehlstaste gedrückt, wird der Kommandomodus sofort verlassen. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 16: Mehrtasten Hotkey
Computer 3 (Vollbild) Computer 4 (Vollbild) Drücken Sie den Hotkey und die Taste 1, 2, 3 oder 4 gemeinsam, schaltet der Quad View Switch in den Vollbild-Modus des entsprechenden Computers und aktiviert dessen Tastatur und Maus. Umschaltung in Quad-Modus und Aktivierung eines Kanals (Tastatur und Maus) -
Seite 17: Weitere Kommandos: Aufruf Osd - Grundeinstellung Ausgangsauflösung
Vollbild-Modus. PiP Funktion (Vollbild) / Kanalwahl (Quad) Drücken Sie den Hotkey und hinterher die Taste P, schaltet der Quad View Switch im Vollbild-Modus die PiP- Funktion (Bild in Bild) ein bzw. aus. Im Quad-Modus können Sie mit Hotkey P das Selektionsfenster öffnen. Ein weiteres Drücken des Hotkey P schaltet den aktiven Kanal (Tastatur- und Mausfunktion) mittels blauem Selektor reihum von Kanal zu Kanal (siehe Seite 3). -
Seite 18: Computerauswahl
Computer 3 (Vollbild) Computer 4 (Vollbild) Drücken Sie den Hotkey und die Taste 1, 2, 3 oder 4 hintereinander, schaltet der Quad View Switch in den Vollbild-Modus des entsprechenden Computers und aktiviert dessen Tastatur und Maus. Umschaltung in Quad-Modus und Aktivierung eines Kanals (Tastatur und Maus) -
Seite 19: On Screen Display
Bei geöffnetem OSD - Fenster können auch Tastaturbefehle ausgeführt werden, jedoch wird die Aktivierung des Hotkeys (Kommandomodus) mit der Taste „STRG“ erreicht, es wird der aktuell eingestellte Hotkey (siehe Seite 15) durch die linke Steuerungstaste ersetzt. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 20: Osd - Kurzübersicht
Anzeige des Mausanschlusses (PS/2, PS/2 Rad oder USB) Einstellung der USB Mauspositionierung (absolut / relativ) RESET PS/2 Rücksetzen von Maus und Tastatur HILFE KOMMANDOS Befehlsliste INFO Revision Level – Firmware / Hardware KONTAKT Hersteller-Informationen Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 21: Osd System - Hotkey
Modus Doppelklick Doppelklick STRG Hotkey SHIFT ROLLEN Taste + oder für Mehrtasten Navigieren mit Tasten Der Kommandomodus wird durch zwei blinkende LEDs auf der Konsoltastatur angezeigt. Auslieferungseinstellung: Mehrfachtasten Hotkey : STRG + ALT Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 22: Osd System - Hotmouse - Hotmouse Funktion
Vollbild-Modus : - Umschalten auf anderen Vollbildkanal Im Quad-Modus: - Umschaltung des aktiven Kanals (Tastatur. Maus) im PiP-Modus: - Verändern von Position und Größe der PiP Bilder - Umschalten des aktiven Kanals (Vollbild) Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 23: Osd System - Hotmouse - Hotmouse Cursor Im Vollbild-Modus / Quad-Modus
Sie den Hotmouse Cursor in den gewünschten Quadranten 1 bis 4 und drücken die linke Maustaste. Anmerkung: Beim Quadrantenwechsel ändert sich die Kanalnummer im Hotmouse Cursor Maus & Tastatur Maus & Tastatur Beispiel: Aktivierung des Kanals von 1 nach 3 Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 24: Osd System - Hotmouse - Hotmouse Cursor Im Pip-Modus
PiP-Bildbereich (1 oder 3 PiP Bilder) vertikal an die gewünschte Position. Anmerkung: Der Hotmouse Cursor ändert sein Aussehen (Pfeile, Nummer des Kanals) sobald er über ein PiP Bild bewegt wird. Beispiel: Verschieben der PiP Bilder nach oben Quad View Switch - Installations- und Bedienungshandbuch... - Seite 25 Der Hotmouse Cursor ändert sein Aussehen (Pfeile nach links und rechts, Nummer des Kanals) sobald er auf den linken Rand des PiP-Bildbereiches bewegt wird. Vergrößern der PiP-Bilder linke Maustaste drücken gedrückt halten Verkleinern der PiP-Bilder linke Maustaste drücken gedrückt halten Quad View Switch - Installations- und Bedienungshandbuch...
-
Seite 26: Osd System - Hotmouse - Hotmouse Menü Aktivierung
Hotmouse Cursor Kanal: Modus: Quad Voll PiP Abstand: PiP Größe: 25 % PiP Zoom: nein Tripel PiP-Modus Tripel Lücke: einzel fest: einzel direkt: einzel scan: 2 sec SCHLIESSEN HILFE Hotmouse Menü im PiP-Modus Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 27: Osd System - Hotmouse - Hotmouse Menü
Wert vermindern Nach dem Sie die gewünschten Einstellungen Wert erhöhen vorgenommen haben klicken Sie auf Minimum setzen Maximum setzen SCHLIESSEN. Die Hotmousefunktion wird beendet und das SCHLIESSEN Hotmouse Menü Fenster geschlossen. Hotmouse Hilfe Fenster Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 28: Osd System - Quad Modus
Nach Ablauf der Kanalwahlabschaltzeit auf dem selektierten Kanal verschwindet das Selektionsfenster. Ein Drücken der Fonttaste PiP im Quad-Modus öffnet ebenfalls Kanal 3 Kanal 4 das Selektionsfenster. Ein weiteres Drücken der PiP Taste schaltet den aktiven Kanal weiter. = aktiver Kanal Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 29: Osd System - Osd Position
SYSTEM / OSD SPRACHE SYSTEM Sprache OSD: HOTKEY HOTMOUSE English QUAD-MODUS Deutsch OSD POSITION OSD SPRACHE SCHUTZ TESTBILD KANAL SPERREN Sie können die OSD Sprache auf Deutsch oder Englisch einstellen (Auslieferungseinstellung = Englisch). Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 30: Osd System - Schutz - Sicherheitsstufen
Exit / Esc: Abbruch TESTBILD KANAL SPERREN Mit der SCHUTZ - Funktion können Sie den Funktionsumfang des Quad View Switch einschränken. Es stehen dafür 8 Sicherheitsstufen zur Verfügung. Bei Auslieferung sind alle Funktionen freigegeben (Sicherheitsstufe 0). Um eine andere Sicherheitsstufe einstellen zu können, müssen Sie zuerst ein vordefiniertes Kennwort eingeben. - Seite 31 - Kanalwahl mit der PiP Taste im Quad-Modus SICHERHEITSSTUFE 5 wie Sicherheitsstufe 6, zusätzlich ist möglich: - Einstellung des Betriebsmodus Quad / Vollbild / PiP mit den Fronttasten, über Hotkeys oder Hotmouse SYSTEM Testbild Quad View Switch - Installations- und Bedienungshandbuch...
- Seite 32 Sicherheitsstufe 2, zusätzlich sind Einstellungen über folgende Fenster im OSD möglich: SYSTEM Kanal sperren KONSOLE Multi Monitor / Videoausgang COMPUTER Maus / Reset PS/2 VIDEO Videoeingang - Videoausgang auf VGA schalten (mit Hotkey V oder Fronttasten 1+2) Quad View Switch - Installations- und Bedienungshandbuch...
-
Seite 33: Osd System - Testbild
Streifen 1 / 2 KANAL SPERREN Hersteller Mit Hilfe der Testbildfunktion können Sie u.a. die Qualität (Pixelfehler, Kontrast etc,) eines Monitors überprüfen oder die Funktionalität der Videoausgangsbaugruppe des Quad View Switch testen. Zu empfehlen ist eine Überprüfung mit allen verfügbaren Testmustern. Fadenkreuz Rechteck... -
Seite 34: Osd System - Kanal Sperren
KANAL SPERREN Enter / Select: Auswählen Sind am Quad View Switch nur zwei oder drei Rechner bzw. Videoquellen angeschlossen, kann mit der „Kanal sperren“ Funktion eingestellt werden, daß die freien Kanäle (nicht belegten Anschlüsse) a. im Quad-Modus nicht mit der Meldung „kein Signal“ gekennzeichnet werden, b. -
Seite 35: Osd Modus - Pip
Bei Bedarf kann der Inhalt des PiP-Bildes (von der Mitte aus) um den Faktor 2 vergrößert werden. Abstand von oben Die Position der PiP-Bilder kann mittels dieser Einstellung verändert werden. So können die PiP Bilder auf eine beliebige Position am rechten Bildrand vertikal verschoben werden. Quad View Switch - Installations- und Bedienungshandbuch... - Seite 36 Lücke aktiver Kanal o. Lücke: PiP Bilder werden ohne Lücke angezeigt. PIP Anzeigemodus Tripel aktiver Kanal : o.Lücke PIP Anzeigemodus Tripel aktiver Kanal : o.Lücke PIP Anzeigemodus Tripel aktiver Kanal : m. Lücke Quad View Switch - Installations- und Bedienungshandbuch...
- Seite 37 Kanal direkt gewählt werden. PIP Anzeigemodus: einzel Kanalwahl: direkt direkte Kanalwahl: PIP Anzeigemodus: einzel Kanalwahl: fest oder direkt fester Kanal: PIP Anzeigemodus: einzel Kanalwahl: scan 3 sec 3 sec Zeitdauer: 3 sec 3 sec Quad View Switch - Installations- und Bedienungshandbuch...
-
Seite 38: Osd Modus - Start
Mit dieser Funktion legen Sie fest mit welchem Modus (Quad - Voll - PiP), aktivem Kanal und welcher PiP - Einstellung der Quad View Switch beim Einschalten oder bei einem „Reset“ gestartet werden soll. START / PIP Bei Aufruf des Start Befehles wird die aktuell... -
Seite 39: Osd Konfiguration - Sichern
Das Wiederherstellen der Konfiguration WERKSEINSTELLUNG ersetzt die aktuelle Konfiguration. Enter / Select: Bestätigen Esc / Exit: Abbrechen Mit dieser Funktion können Sie die zuletzt unter „Sichern“ abgespeicherte Konfiguration wieder als die aktuelle laden. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 40: Osd Konfiguration - Werkseinstellung
Enter / Select. Abbrechen mit allen anderen Tasten. Mit dieser Funktion können Sie den Quad View Switch auf die Werkseinstellung zurücksetzen. Vor Ausführung des Befehls können Sie bei Bedarf die aktuelle Einstellung mit dem Backup Befehl sichern. Nach Ausführung wird das Gerät komplett zurückgesetzt und mit der Werkseinstellung gestartet. -
Seite 41: Osd Konsole - Videoausgang
Betrachten. Sie haben 10 Sekunden Zeit die neue Taste Enter/Select drücken um Einstellung mit Enter / Select zu bestätigen oder zu akzeptieren. zur ursprünglichen zurückzukehren. Alle anderen Tasten um die vorherige Auflösung beizubehalten. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 42: Osd Konsole - Tastatur
Bei Grafikarten mit mehreren Ausgängen müssen Maus und Tastatur des entsprechenden Computers den Videoausgängen zugeordnet werden. Wird z.B. ein Computer mit einer Quad - Grafikkarte am Quad View Switch angeschlossen, so müssen Sie die Videoausgänge dem Kanal zuordnen, an welchem Tastatur und... -
Seite 43: Osd Konsole - Edid
EDID (Extended Display Identification Data) ist ein VESA Standard Datenformat, das wesentliche Informationen über den Monitor und seine Leistungsfähigkeit beinhaltet. Diese Informationen, die vom Hersteller im Monitor abgespeichert sind, können vom Quad View Switch oder Grafikkarte über die DDC (Display Data Channel) Schnittstelle des Monitorkabels ausgelesen werden. -
Seite 44: Osd Video - Videoeingang
800 x 600 1600 x 1024 SVGA 800 x 600 UXGA 50 1600 x 1200 1024 x 768 UXGA 60 1600 x 1200 1024 x 768 WUXGA 60 1920 x 1200 60 (nur digital) Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 45: Osd Video - Helligkeit
Auto/Man Feld des Bildes, konfigurieren auf manuell (Man) und justieren mit der + und - Taste die vertikale Bildlage im Wertefeld von -40 bis +40 oder die horizontale Bildlage von -20 bis +20. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 46: Osd Video - Bildbreite
BILDBREITE Computer 3: PHASENLAGE Computer 4: FORMAT Bei falscher Phasenlage (Abtastzeitpunkt der Pixel) treten Bildstörungen wie z.B. Unschärfeeffekte, schlechter Kontrast oder schlecht lesbare Schrift auf. Mit dieser Einstellung kann die Phasenlage korrigiert werden. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 47: Osd Video - Bildformat - Seitenverhältnis Anpassen
Breitbildmonitor mit Bildformat 16:10 BILD BILD Bildformat anpassen = J (Computer 1) mit Format Seitenverhältnis 4 : 3 16 : 10 Bild wird 13.3 : 10 horizontal gestreckt Vollbild Modus kein kein Eingangssignal Eingangssignal Quad Modus Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 48: Osd Video - Bildformat - Pip-Darstellung Bei Breitbildmonitoren
Verwenden Sie einen Breitbildmonitor (z.B. Seitenverhältnis 16:10), ergibt sich bei Eingangsvideoformaten von 4:3 / 5:4 oder ähnlichen der Vorteil, daß der Quad View Switch automatisch im PiP Modus das Vollbild links anordnet und die PiP Bilder an den rechten Rand plaziert. Dadurch kann das Vollbild bei entsprechender PiP Größe (20%) total freigestellt werden. -
Seite 49: Osd Computer - Tastatur
Computer 4: absolut angezeigt, welche Maus (USB, PS/2 oder PS/2 Rad) an welchem Computerport angeschlossen ist bzw. vom Quad View Switch erkannt wurde. USB - Mauspositionierung Für jeden Computeranschluß, an welchem Maus und Tastatur über USB angeschlossen sind, kann vorgegeben werden, ob die Mauspositionierung relativ oder absolut ausgeführt werden soll. -
Seite 50: Osd - Computer - Reset Ps/2
Drücken Sie Enter / Select um den PS/2 Eingang von Kanal zurückzusetzen. Wählen Sie mit Hilfe der Pfeil- oder + - Tasten den Kanal (1 bis 4) aus, den Sie rücksetzen wollen und drücken Enter / Select. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 51: Osd Hilfe - Kommandos
0825 825 111 KONTAKT 031 48 40 11 061 335 9700 USA: 256 771 0660 AUS: 07 3262 9033 Other: +44 1642 754 020 Danke für die Benutzung des CPU Switch Quad View Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 52: Service
LINDY Elektronik GmbH Markircher Str. 20 D - 68229 Mannheim versandt werden. Technischer Support Wenn Sie die Ursache eines Problems nicht feststellen können, rufen Sie bitte bei LINDY an und verlangen Sie den Technischen Support. Quad View Switch - Installations- und Bedienungshandbuch... -
Seite 53: Serieller Anschluss
Updateprogramm (updateDe.exe), welches auf der im Lieferumfang enthaltenen CD beiliegt. das serielle V-Switch quad Kabel (RJ45 – DB9) die aktuelle Firmware Datei z.B. QuadView_1_20_c.upd Verbinden Sie mit dem seriellen Kabel den COM-Anschluss Ihres Computers mit dem RS232-Port am Quad View Switch. Serielles Kabel... -
Seite 54: Serielles Kabel
Serielles Kabel Quad View Switch - Serielles Kabel SERIAL ADAPTER RJ 45 CABLE DB 9 – RJ45 MALE FEMALE blau n.c. schwarz n.c. orange gelb schwarz grün gelb braun n.c. n.c. weiss Quad View Switch - Installations - und Bedienungshandbuch...
