INSTALLATION
Der Quad View Switch wird am besten möglichst nah bei den Rechnern aufgestellt. Dadurch reduziert sich die
Länge der Computerkabel und die Installation wird wirtschaftlicher und übersichtlicher. Der Quad View Switch
wird standardmäßig als Desktop - Version ausgeliefert, es sind jedoch auch Rackwinkel für 19 Zoll Einbau
lieferbar.
Die Konsole (Monitor, Tastatur und Maus) wird mittels entsprechender Kabel (DVI, USB oder PS/2) an den
Quad View Switch angebunden. Bei größeren Entfernungen steht eine Verlängerung über CAT5, Fiberoptik
oder Ethernet zur Verfügung.
Anschluß der Einheit an das Stromnetz
- Stecken Sie den Stecker des Netzgerätes in die dafür vorgesehene Buchse (Netz) an der Rückseite
des Quad View Switch. Schalten Sie das Gerät aber noch nicht ein.

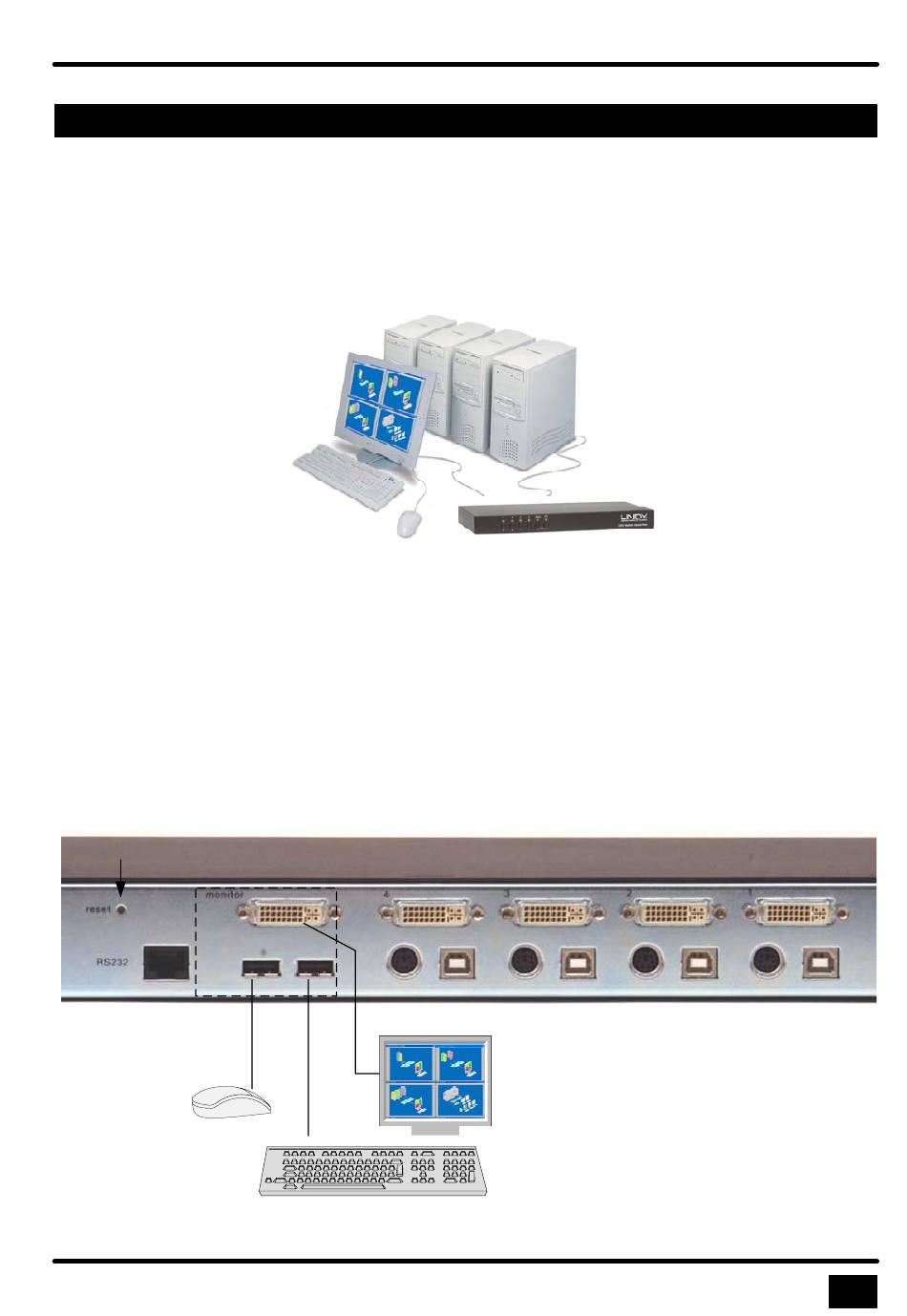

Anschluß der Konsole (Monitor, Tastatur und Maus)
- Verbinden Sie Ihren Monitor mittels VGA-DVI-I Kabel* (analog) oder DVI Kabel (digital) mit der
Monitorbuchse des Quad View Switch.
- Stecken Sie USB- Maus und -Tastatur in die vorgesehenen USB-A Buchsen am Konsolenausgang.
PS/2-Maus und -Tastatur können nur mittels PS2-USB Adapter an den Quad View Switch angeschlossen
werden.
Reset
USB Maus
Quad View Switch - Installations- und Bedienungshandbuch
KVM
(Konsole)
4
DVI-I
USB-A
USB Tastatur
3
DVI-I
DVI-I
*) Im Lieferumfang ist ein Monitorkabel DVI-I
nach HD15 (VGA) enthalten
INSTALLATION
2
1
DVI-I
DVI-I
7
