Vielen Dank, daß Sie sich für den CPU Switch Quad View von LINDY entschieden haben. Dieser
Konsolumschalter ist das Ergebnis einer Entwicklung in modernster Technik auf dem Gebiet des KVM-
Switching und wurde speziell für Anwendungen konzipiert, bei welchen zusätzlich zur KVM Umschaltung auf
eine Konsole vier Rechner gleichzeitig angezeigt und administriert werden müssen.
LEISTUNGSMERKMALE
Darstellungsmodi:
HARDWARE
Bedienung:
VGA / DVI:
Tastatur / Maus:
Quad View Switch - Installations- und Bedienungshandbuch

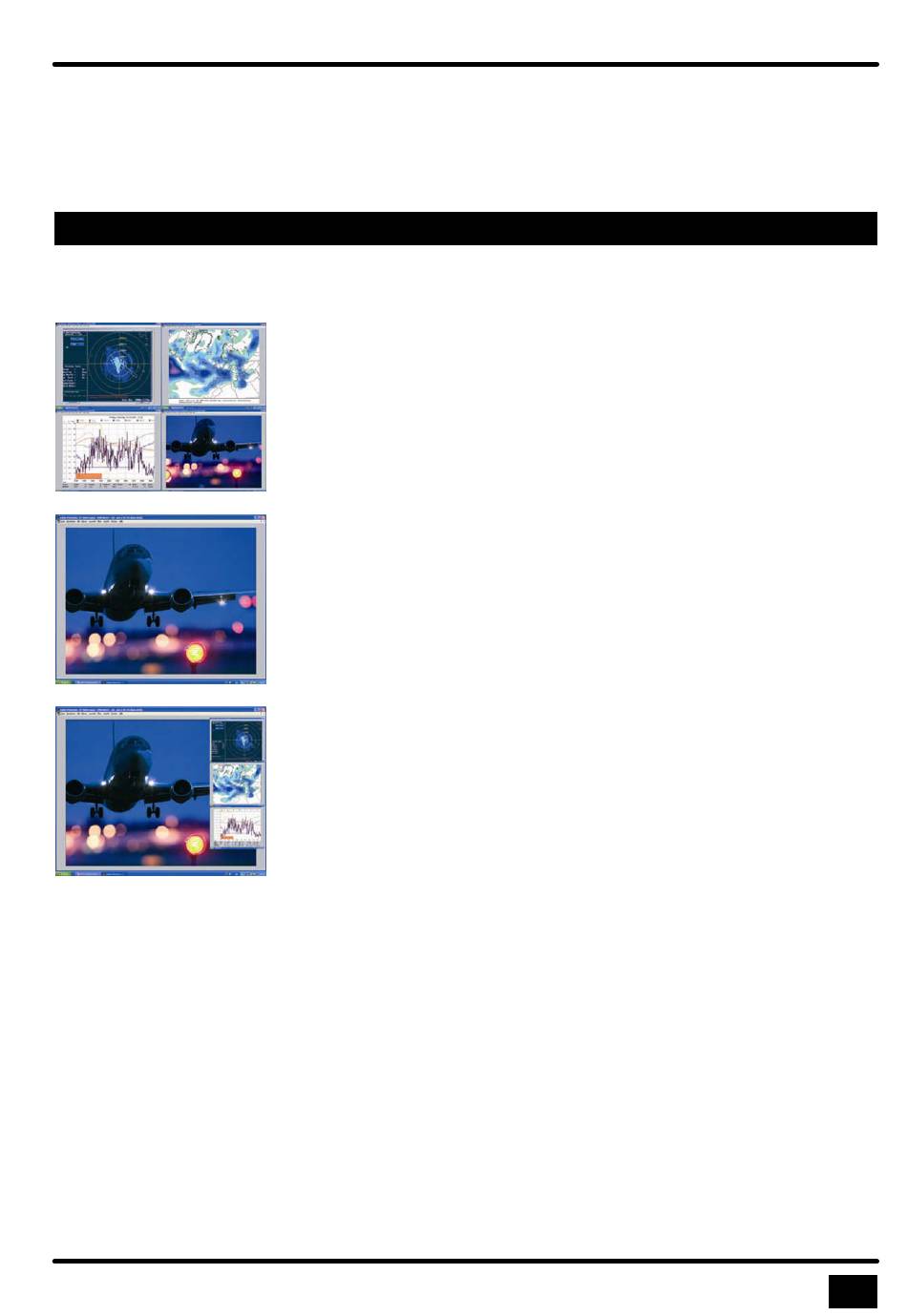

QUAD-MODUS
Im Quad-Modus wird der Bildschirm in vier gleich große Felder aufgeteilt,
wobei in jedem dieser Felder der gesamte Bildschirminhalt eines Computers
dargestellt wird.
VOLLBILD-MODUS (FULLSCREEN)
Im Vollbild-Modus kann eines der vier Computerbilder in voller
Bildschirmgröße und maximaler Auflösung angezeigt werden.
PIP-FUNKTION
Bei Aktivierung der PiP-Funktion (Bild im Bild) sind im angezeigten Vollbild
eine oder alle anderen Videoquellen (bis drei) als kleine Bildchen (Thumbnails)
am rechten Bildschirmrand zu sehen und können somit gleichzeitig zusätzlich
überwacht werden.
Die verschiedenen PiP-Darstellungsarten sind im Kapitel OSD (Seite 29 bis
31) beschrieben.
Die Umschaltung der Kanäle und der Darstellungsmodi erfolgen entweder durch
Tastaturbefehle (Hotkeys) bzw. Mausfunktionen (Hotmouse) an der Konsole oder
durch Drucktasten an der Frontseite des Gerätes.
Die Gerätekonfiguration wird durch ein On Sreen Display (OSD) durchgeführt. Die
Aktivierung des OSD erfolgt entweder durch Tasten an der Frontseite des Gerätes
oder durch Tastaturbefehle an der Konsole.
LED-Anzeigen an der Frontseite des Gerätes zeigen den jeweiligen Status an.
Die serielle Schnittstelle (RS232) dient zum Updaten der Firmware.
Quad View Switch unterstützt sowohl VGA als auch DVI sowie alle Kombinationen aus
DVI und VGA bei Auflösungen bis zu 1920 x 1200 Pixel bei 60 Hz (digital).
Rechnerseitig können Tastatur und Maus entweder über PS/2- oder USB-Schnittstelle
angeschlossen werden. Am Konsolenanschluß stehen für Maus und Tastatur USB-
Anschlüsse zur Verfügung.
(Picture in Picture)
