HARDWARE
GERÄTERÜCKSEITE
Auf der Rückseite des Quad View Switch befinden sich die Anschlüsse für die vier Computer, die Konsole
(KVM), die serielle Schnittstelle (RS232-Port) und der Netzanschluß sowie ein Drucktaster für das Zurück-
setzen des Gerätes.
Netz
NETZ
Hier wird das im Lieferumfang enthaltene Netzkabel angeschlossen.
RESET
Um das Gerät komplett (Video, Maus und Tastatur) zurückzusetzen, drücken Sie mit Hilfe eines geeigneten spitzen
Gegenstandes (z.B. Kugelschreiber) die Reset -Taste.
Hinweis:
Beim Aus- und Einschalten des Gerätes mittels Netzschalter wird aufgrund der
„Keep Alive" Funktion von Maus und Tastatur nur der Videoteil zurückgesetzt.
Bei einem Tastatur- oder Mausproblem wird deshalb empfohlen, einen kompletten
RESET durchzuführen, entweder mit diesem Reset - Drucktaster auf der Rückseite
oder durch gleichzeitiges Drücken der Tasten 3 und 4 auf Frontseite des Gerätes für
länger als 4 Sekunden (siehe Seite 4 - Hardware Reset).
RS 232
Serieller RS 232 - Port zum Anschluß eines Computers, von dem aus mit Hilfe eines Update-Programmes eine neue
Firmware zum Gerät übertragen werden kann (siehe Seite 47 - Firmwareupdate).
Quad View Switch - Installations- und Bedienungshandbuch
Reset
Konsole
RS232
DVI-I
RJ45
2 x USB
Netz - Buchse
Drucktaste
RJ - 45- Buchse
pro Rechner
DVI-I
USB oder PS/2
(für Tastatur und Maus)
EINLEITUNG

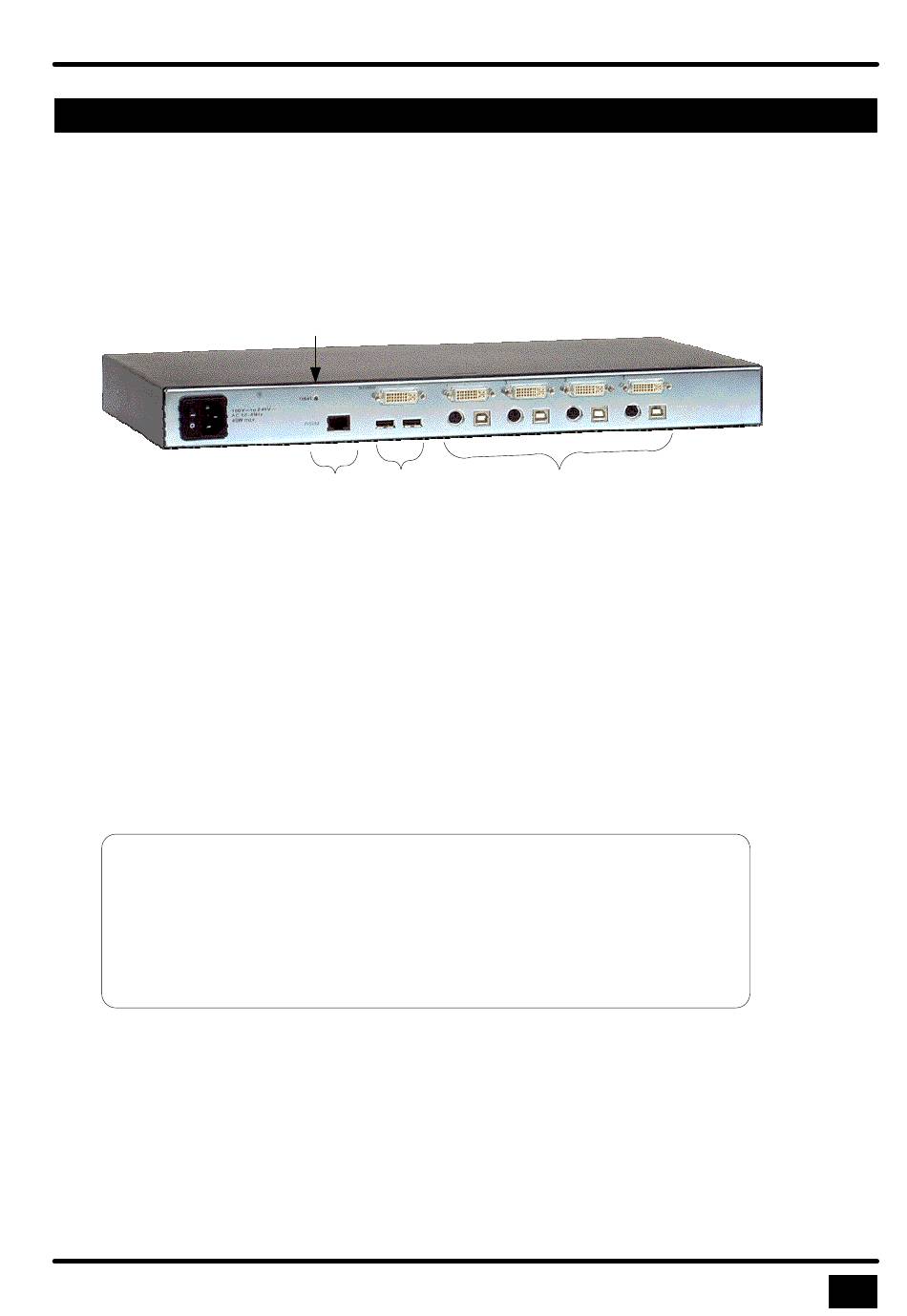

Rückansicht
des Quad View Switch
5
