MONTAGE 3 AUSGLEICHSFEDERN

Das Gehäuse der elektronischen Schalttafel so entfernen, dass im Innern der Säule genug Montageraum geschaffen wird.

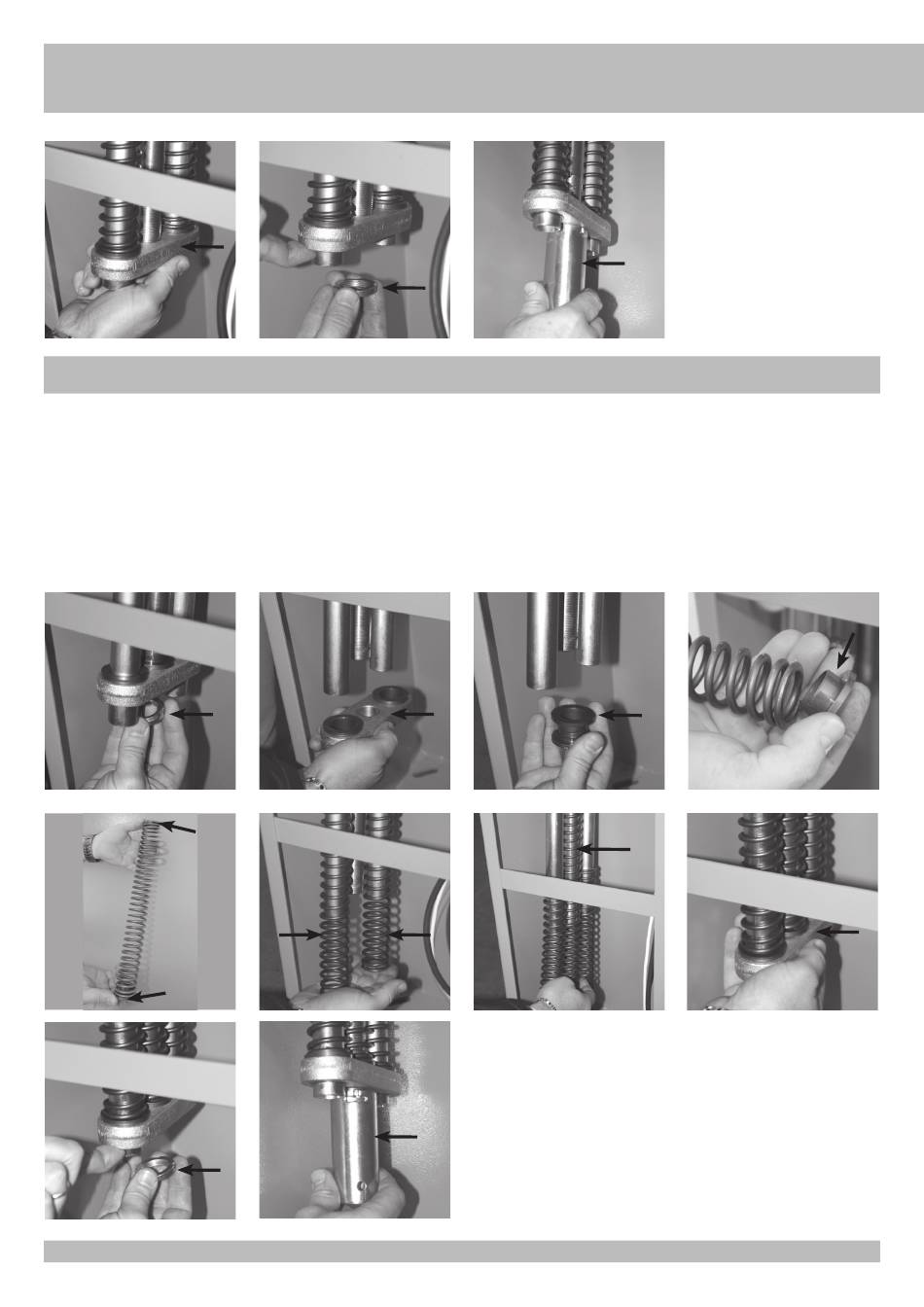

Abb. 1 - Die beiden Nutmuttern lösen.
Abb. 2 - Die untere Ausgleichseinheit entfernen.
Abb. 3 - Die beiden runden Kunststoffeinsätze vom mittleren Rohr entfernen.
Abb. 4-5 - Die Einsätze an der Feder befestigen, welche über das mittlere Rohr gestreift wird.
Abb. 6 - Die beiden anderen Federn über die Seitenrohre streifen.
Abb. 7 - Die gerade montierte Feder über das mittlere Rohr streifen.
Abb. 8 - Die untere Ausgleichseinheit ansetzen, so dass die Oberfläche der beiden Kunststoffeinsätze in Kontakt mit den Seitenfedern kommt.
Abb. 9 - Die erste Nutmutter einschrauben, so dass die Seite mit der größeren und glatten Oberfläche in Kontakt mit der Ausgleichseinheit kommt.
Abb. 10 - ACHTUNG: DIE NUTMUTTER WIE IN DER TABELLE AUF SEITE 36 MIT DEM MITGELIEFERTEN SCHLÜSSEL FESTSCHRAUBEN (SPANNEN H - Abb. 6 auf Seite 38). Die
zweite Nutmutter so einschrauben, dass die erste fixiert wird.
Die Montage der Schranke gemäß der Beschreibung im Abschnitt "SCHRANKENMONTAGE" durchführen.
