Screen Shot / Standbild
Mit Hilfe des Fußschalters kann das Monitorbild eingefroren (Standbild) oder auch auf dem USB-Speicherstick abge-
speichert (screen shot) werden.
Standbild
⇒ Fußschalter länger als 1 Sek. betätigen.
♦ Das Standbild wird angezeigt, d.h. das Monitorbild wird eingefroren.
Während das Standbild angezeigt wird, sind folgende Aktionen möglich:
⇒ Fußschalter kurz betätigen.
♦ Der Bildschirminhalt wird als screen shot auf dem USB-Speicherstick abgespeichert.
⇒ Fußschalter länger als 1 Sek. betätigen.
♦ Zurückschalten auf Live-Bild.
Screen shot abspeichern
Screen shot werden nur als 2D-Bilder abgespeichert.
⇒ Fußschalter kurz betätigen.
♦ Der Bildschirminhalt wird als screen shot auf dem USB-Speicherstick abgespeichert.
♦ Auf dem Monitor wird das screen shot Symbol angezeigt.
♦ Der Dateiname wird während der Speicherung auf dem Monitor angezeigt.
♦ Während der Speicherung (ca. 5 Sek.) sind keine anderen Aktionen möglich.
Der Dateiname hat die Form:
• IMGxxx.bmp
• mit xxx = fortlaufender Zähler 000 bis 999
Wird der USB-Speicherstick anschließend an einem PC angeschlossen, können die Dateinamen wie gewohnt verän-
dert werden, um sie z.B. einem Kunden zuordnen zu können.
Zugriff auf USB-Stick via Netzwerk
Wird das EASY view 3D Kopfteil über den Netzwerkanschluss (25) und das Netzwerk-Verlängerungskabel (bereits
in Kabelkanal eingezogen) mit einem lokalen Netzwerk verbunden, kann über das Netzwerk auf die Bilder (screen
shots) des USB-Sticks im Kopfteil zugegriffen werden.
Details dazu finden Sie in der Bedienungsanleitung im Internet.
Arbeiten mit 3D
Beim Arbeiten im 3D-Modus muss zwingend die 3D-Brille getragen werden.
Split Screen
Ab Version 2.001 enthält das System Easy view 3D die Split Screen-Funktion. Mit dieser kann ein zusätzliches Bild
auf dem Monitor eingeblendet werden.
Mit der Split Screen-Funktion eingeblendete Bilder werden nur im 2D dargestellt.

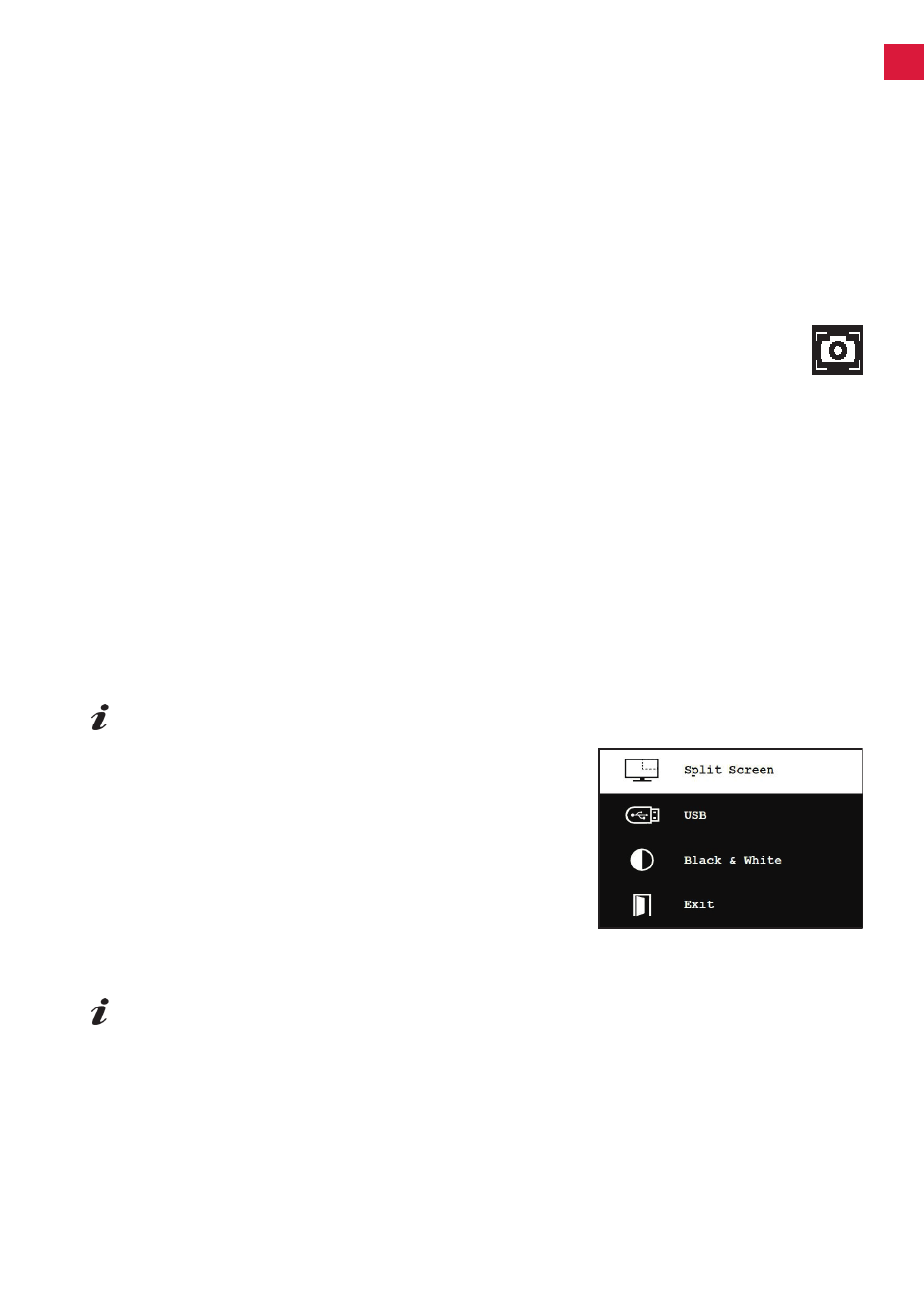

♦ Split Screen Hauptmenü öffnen:
⇒ rechte Maustaste drücken, bis das Split Screen Hauptmenü erscheint.
Bedienung und Navigation in Split Screen Menüs:
⇒ Mausrad rollen
♦ Menüpunkt / Untermenü anwählen
⇒ Linke Maustaste drücken
♦ Menüpunkt / Untermenü auswählen
⇒ Rechte Maustaste drücken
♦ zu vorheriger Menü Ebene zurückkehren
⇒ Rechte Maustaste lange drücken
♦ Split Screen Menü schließen
⇒ Exit
♦ Split Screen Menü schließen
Solange ein Split Screen Menü geöffnet ist, können die Systemeinstellungen (2D / 3D, Vergrößerung 15x /
20x, Objektmodus) nicht verändert werden.
Details zur Split Screen-Funktion finden Sie in der Bedienungsanleitung im Internet.
Monitor
Details zum Monitor finden Sie in der Bedienungsanleitung im Internet.
Renfert empfiehlt die Werkseinstellungen des Monitors als Grundeinstellung für das EASY view 3D nicht zu verän-
dern.
