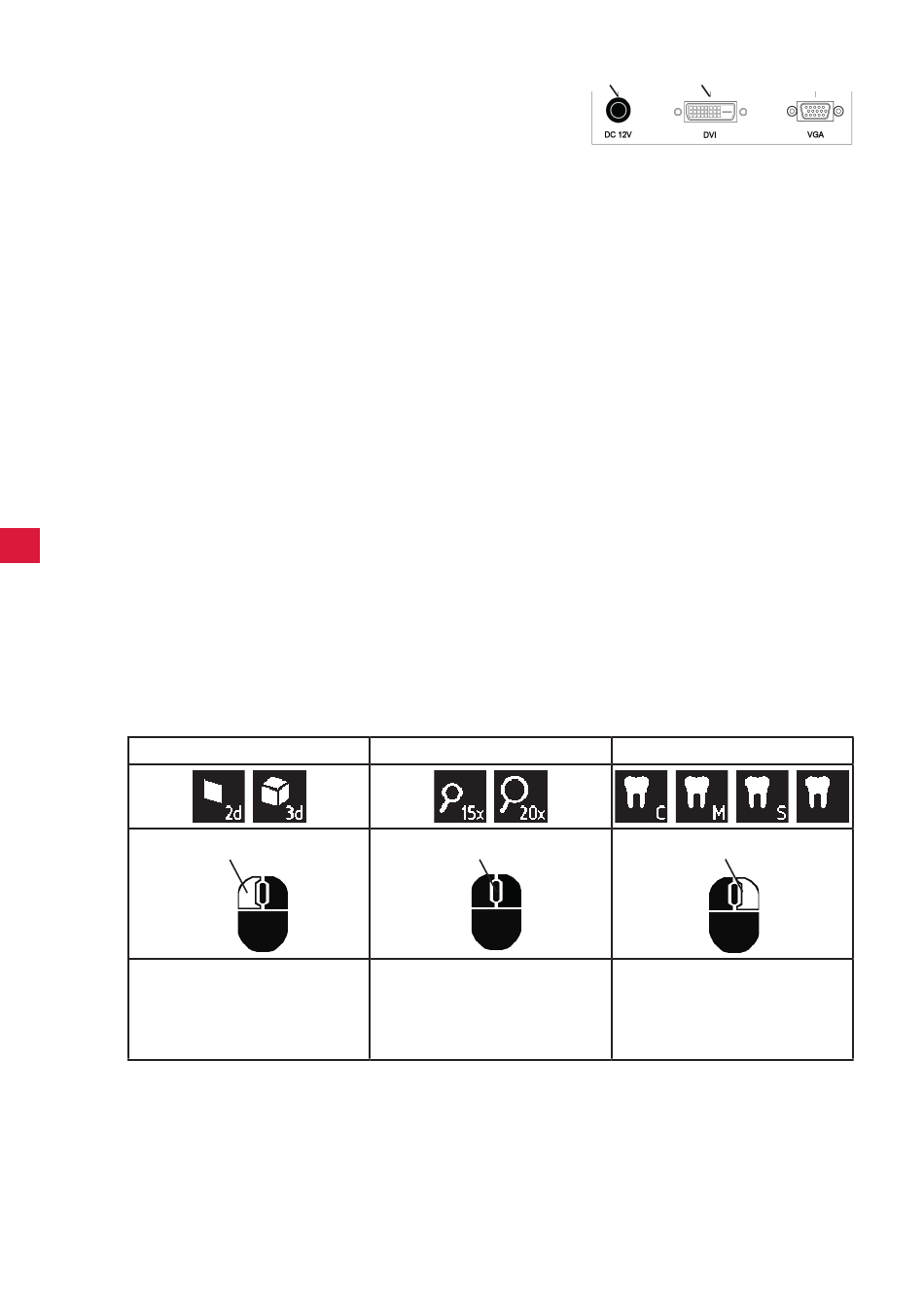

모니터 연결
⇒ 모니터 케이블 ==> 모니터 DVI 입력부(41).
⇒ 동봉된 나사로 플러그를 고정합니다.
⇒ 전원 공급장치 ==> DC 12V(40).
케이블을 소켓에 연결할 때 일관성 있게 색깔별로 연결하십시오!
⇒ 전원 공급장치 및 벽면 소켓에 전원 코드를 삽입합니다.
작동
전원 켜기
⇒ 전원 버튼(8)을 눌러 모니터를 켭니다.
⇒ 전원 스위치(7)를 사용하여 헤드를 켭니다.
♦ 조명이 켜집니다.
♦ 약 20초 후에 모니터에 이미지가 나타납니다.
테이블 상부의 광원뿔은 광학기기가 촬영할 중앙부를 나타냅니다.
대기
헤드 아래쪽에서 10분 이상 아무 움직임이 없거나 10분 이상 마우스를 움직이지 않으면 조명 및 모니터 출력부가 꺼
집니다(모니터 전원 버튼(8) 점멸).
마우스를 움직이거나 광학기기 감지 범위 내에서 움직임이 감지되면 대기 모드가 끝납니다.
모니터 조정
대부분의 경우, 기본 설정으로 모니터를 사용할 수 있습니다.
모니터에 관한 세부 정보는 인터넷 사용 지침을 참조하십시오.
설정
다음과 같은 두 가지 방식으로 이미지를 포커싱할 수 있습니다.
• 서포트 암과 함께 헤드를 움직여 대략 조정합니다.
• 높이 조정을 통해 미세 조정을 실시합니다(6).
KO
다음 절차를 따르는 것이 좋습니다.
⇒ 테이블과 평행하도록 헤드를 정렬합니다.
⇒ 데스크 위쪽 광원뿔 내에 시료를 둡니다.
⇒ 높이 조정 중앙부로 헤드를 설정합니다.
⇒ 모니터에 시료가 보이도록 서포트 암에서 헤드를 설정하고 필요하면 높이를 조정합니다.
이렇게 하면 높이가 서로 다른 시료의 포커스를 빠르고 정확하게 잡을 수 있습니다.
시스템 설정
모니터 좌측 하단에 시스템의 현재 설정이 표시됩니다.
마우스를 움직이자마자 사용 가능한 설정과 함께 마우스의 어떤 설정 요소가 변경되었는지 모니터에 표시됩니다.
2D / 3D 표현
⇒ 왼쪽 마우스 버튼(A)
♦ 2D 및 3D 디스플레이 전환
EASY view 3D 헤드의 현재 IP 주소 및 호스트 이름도 표시됩니다.
배율 (15x, 20x)
A
⇒ 앞뒤로 마우스 휠(B) 돌리기
⇒ 마우스 휠(B) 누르기 / 돌리기
B
♦ 15배 및 20배로 배율 전환
♦ 시료 모드의 밝기를 조정합니다
(인터넷 사용 지침 참조)
- 4 -
40
41
시료 모드 (세라믹, 금속, 표준, 중립)
C
⇒ 오른쪽 마우스 버튼(C) 누름
♦ 시료 모드 전환
