Renfert EASY view 3D Kurzanleitung Seite 52

认可人员
机器只能由经过培训的人员进行操作和维修。
产品描述
一般说明
EASY view 3D"易视"系统包括一个带两个摄影机的摄像头、照明灯、图像处理装置和一个三维显示屏含三维眼镜。
组件和功能件
见图1 (在内页）
1
摄像头
2 支撑臂与底座
3
显示屏
4 EASY view 3D"易视"电源
5
显示屏电源
6 高度调整（对焦）
7
EASY view 3D"易视"电源开关
连接
见图2 （在内页）
20 电源
21 HDMI输出
22 用于U盘(USB记忆棒)的USB端口
ZH
标准交付
1 EASY view 3D"易视"带电源装备和电源线的摄像头
1 带电线的支撑臂和含通用夹的底座
1 带电源装备和电源线的显示屏
1 三维眼镜
1 U盘(USB记忆棒)
1 鼠标
1 脚踏开关
1 桌垫
1 快速入门指南
配件
显示屏安全指引可以在网站上的使用指南中找到。
调试
设置
⇒ 将桌垫（12）放在工作台上。
安装支撑臂
支撑臂最好安装在桌子的背面或侧面，距离前边沿至少400毫米。这就可以利用支撑臂的整个旋转范围。

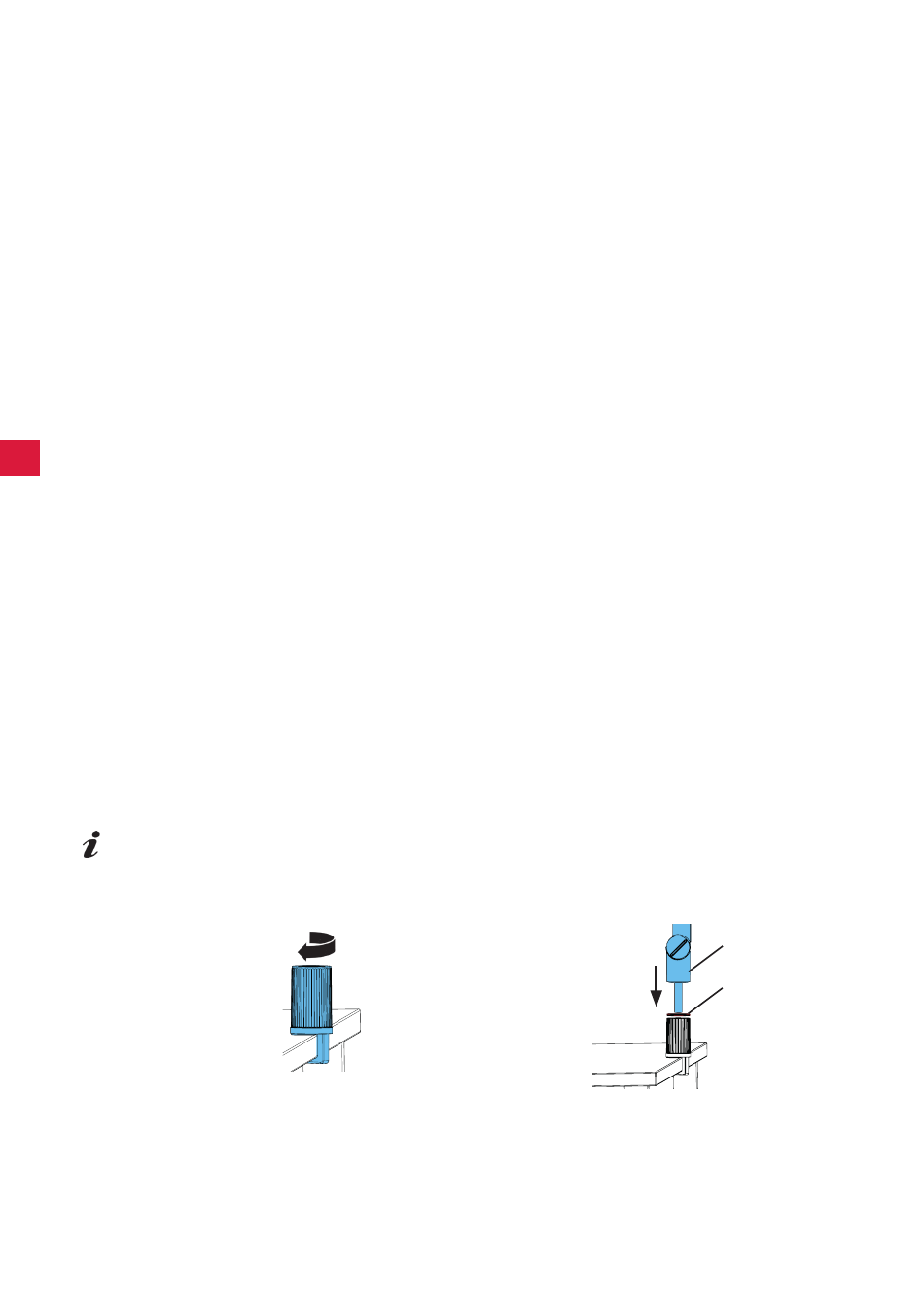

⇒ A: 用通用夹将底座安装在工作台背面或侧面。
⇒ B: 将支撑臂（2）插进底座。确保红色塑料盘（30）放置在底座和支撑臂之间。
⇒ 将鼠标（11）放在桌垫旁。
⇒ 将脚踏开关（10）放在工作台下面。
A
8
显示屏电源开关
9 夹紧力调节工具（内六角扳手）
10 脚踏开关
11 鼠标
12 桌垫
13 三维眼镜
14 U盘(USB记忆棒)
23 脚踏开关
24 用于鼠标的USB端口
25 网络线端口
B
- 2 -
2
30
