安装摄像头

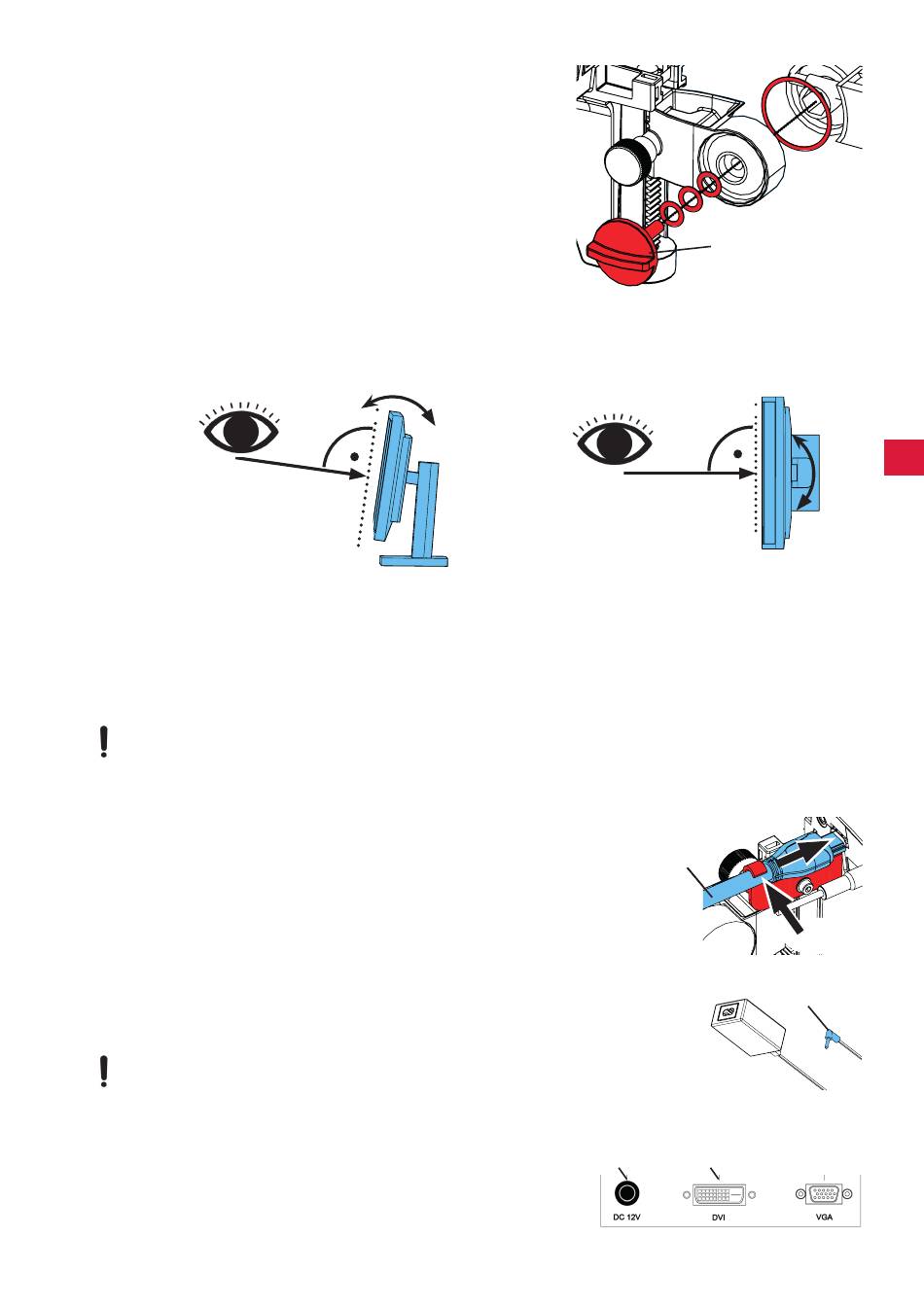

安装摄像头需要四个垫圈。
三个小垫圈已经以正确的次序拧紧在螺钉（31）上。用有红色末端
的胶带把大垫圈连接到摄像头。
⇒ 除去有红色末端的扎带。
⇒ 松开支撑臂上的紧固螺钉（31）。
⇒ 将有三个小垫圈的紧固螺钉连接在摄像头的适配器上。
⇒ 确保三个小垫圈（金 / 黑 / 金）和大垫圈安装在如图所示的正确
次序。
⇒ 用紧固螺钉插入适配器，并拧紧紧固螺钉，直到摄像头不再向下
倾斜。
设置显示屏
⇒ 把显示屏放在直接的视野范围中。与使用者的距离应在50 到70厘米之间。
⇒ 对准显示屏（倾斜、使用支架旋转），使观察方向与显示屏的所有平面成直角。
调整夹紧力
为了让摄像头的位置稳定，三个接头（图1、31、32、33）的夹紧力可以单独调节。
• 左右旋转摄像头
- 用附带工具（9）拧紧螺钉（图1、34）。
• 调整高度
- 用附带工具（9）拧紧螺钉（图1、35）。
电源连接
有一些插头和相关的连接器插座用了颜色代码来识别。连接组件时，请确保颜色代码一致！如果连接组件不当，会令
组件因张力过高而受损！
摄像头上的连接
电线连接在摄像头的背面。
⇒ 显示屏电线 ==> HDMI 连接（21）。
把 HDMI 电线（36）插入固定夹，然后将其插入插座。
⇒ 脚踏开关电线 ==> 连接（23）。
⇒ 鼠标电线 ==> 连接（24）。
⇒ U盘(USB记忆棒) ==> 连接（22）。
⇒ 网络延长电线 ==> 连接（25）。
⇒ 摄像头电源（集成到支撑臂里）==> 连接（20）。
EASY view 3D"易视"摄像头电源
EASY view 3D"易视"电源（4）有带直角插头的电线（37）。
⇒ 将插头插入凸出在支撑臂底部的电源线插座。
将电线连接插座时，要确保颜色代码一致！
切勿将插头插入脚踏开关的连接（23）！这会弄坏摄像头。
⇒ 将电源线插入插座。
连接显示屏
⇒ 显示屏电线 ==> 显示屏的DVI输入（41）。
⇒ 使用集成螺钉固定插头。
⇒ 电源 ==> DC 12 V （40）。
将电线连接插座时，要确保颜色代码一致！
⇒ 将电源线插入插座。
