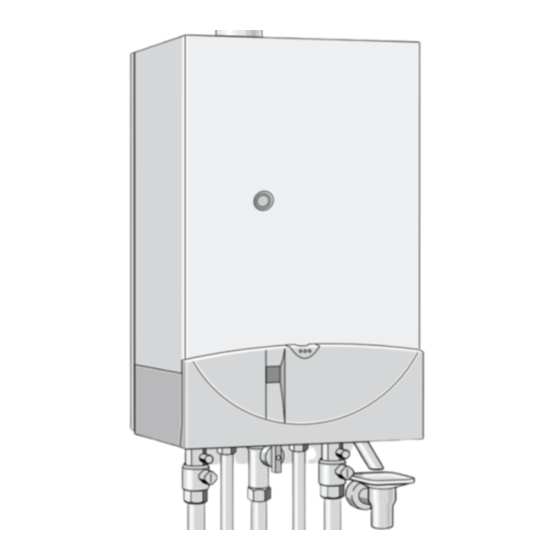

Gas-Kesseltherme
CERAMINI ZSN 7/11-6 AE
Niedertemperaturheizkessel nach EG-Wirkungsgradrichtlinie (92/42/EWG)
mit automatischer Zündung
Die gebläseunterstützte Junkers Gas-Kessel-
therme ZSN 7/11-6 AE (CERAMINI) wird für den
Betrieb von Zentralheizungen in Einfamilienhäu-
sern, Etagenwohnungen usw. eingesetzt. Der
Wärmeerzeuger wird an der Wand montiert und
beansprucht somit keine Stellfläche. Dies erleich-
tert den nachträglichen Einbau bei einer Altbaumo-
dernisierung.
Die Junkers Gas-Kesseltherme ZSN 7/11-6 AE ist
eine komplette Einheit, bei der für die Funktion
einer Warmwasser-Zentralheizung notwendigen
Komponenten wie Umwälzpumpe, Ausdehnungs-
gefäß, Regel- und Sicherheitseinrichtungen und
das Umsteuerventil für Speicheranschluss bereits
eingebaut sind. In Verbindung mit einer raum- oder
witterungsgeführten Junkers-Regelung (vorge-
schrieben nach § 12 EnEV vom 16. November
2001) und der Stetigregelung der Kesseltherme
wird ein großer Komfort erreicht.
Die Geräteleistung wird stufenlos innerhalb des
Regelbereiches der Kesseltherme dem jeweiligen
Wärmebedarf angepasst.
Die raumluftunabhängige Gas-Kesseltherme
ZSN 7/11-6 AE kann an oder in der Nähe der
Außenwand installiert werden. Aufgrund des raum-
luftunabhängigen Betriebes ist die Geräteaufstel-
lung von der Größe des Aufstellraumes
unabhängig. Umfangreiches Abgaszubehör
ermöglicht vielfältige Einsatzmöglichkeiten.
Junkers Gas-Kesselthermen sind nach EN 483
geprüft und nach Gasgeräterichtlinie
90/396/EWG zugelassen. Die sicherheitstechni-
sche Ausrüstung entspricht DIN 4751, Blatt 3.
Für den Umbau auf andere Gasarten des DVGW-
Arbeitsblattes G 260 (Gasbeschaffenheit) sind
Umbausätze lieferbar.
7 181 465 234 (03.11) OSW
