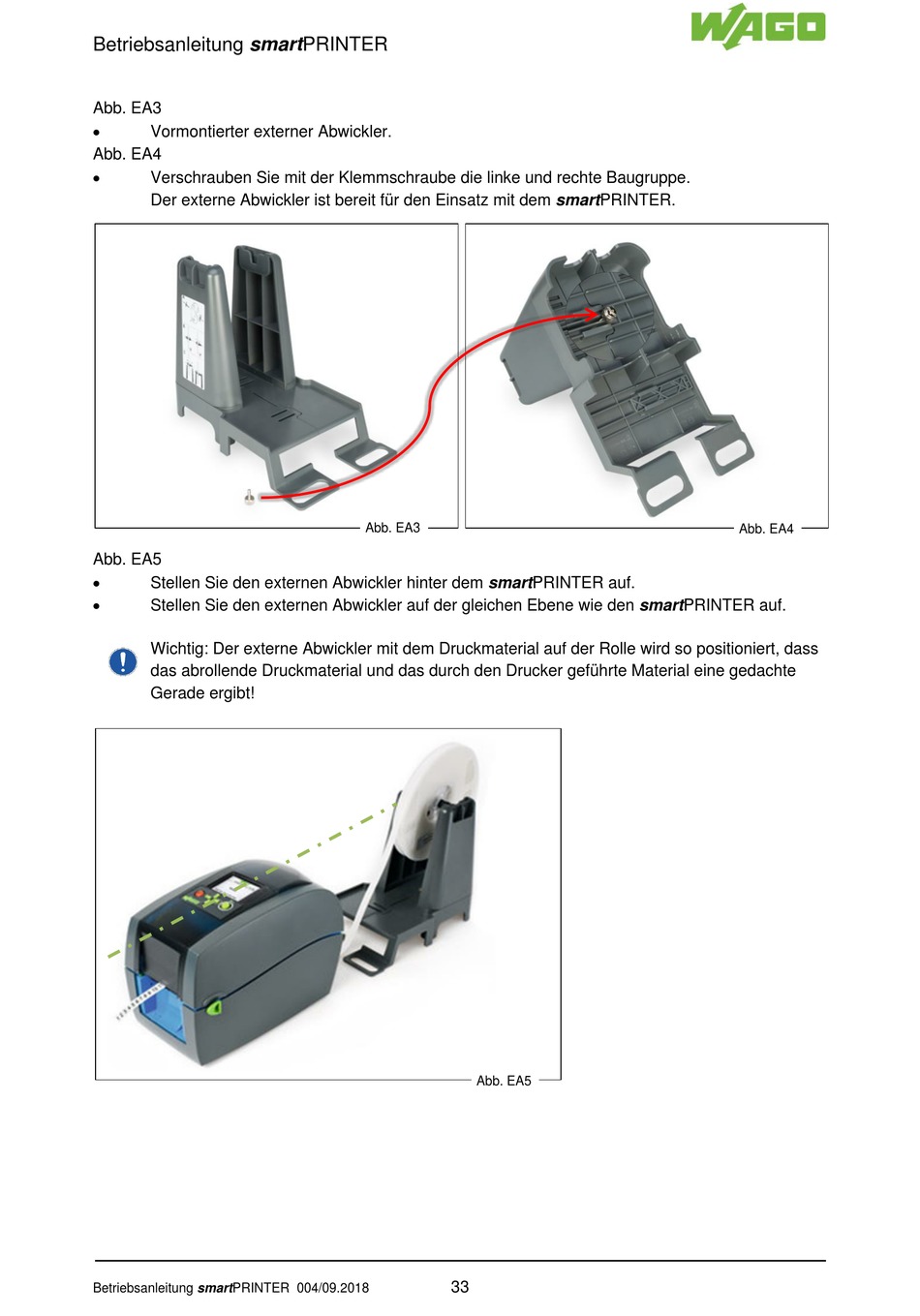

Betriebsanleitung smartPRINTER
Abb. EA3

Vormontierter externer Abwickler.
Abb. EA4

Verschrauben Sie mit der Klemmschraube die linke und rechte Baugruppe.
Der externe Abwickler ist bereit für den Einsatz mit dem smartPRINTER.
Abb. EA5

Stellen Sie den externen Abwickler hinter dem smartPRINTER auf.

Stellen Sie den externen Abwickler auf der gleichen Ebene wie den smartPRINTER auf.
Wichtig: Der externe Abwickler mit dem Druckmaterial auf der Rolle wird so positioniert, dass
das abrollende Druckmaterial und das durch den Drucker geführte Material eine gedachte
Gerade ergibt!
Betriebsanleitung smartPRINTER 004/09.2018
Abb. EA3
Abb. EA5
33
Abb. EA4
