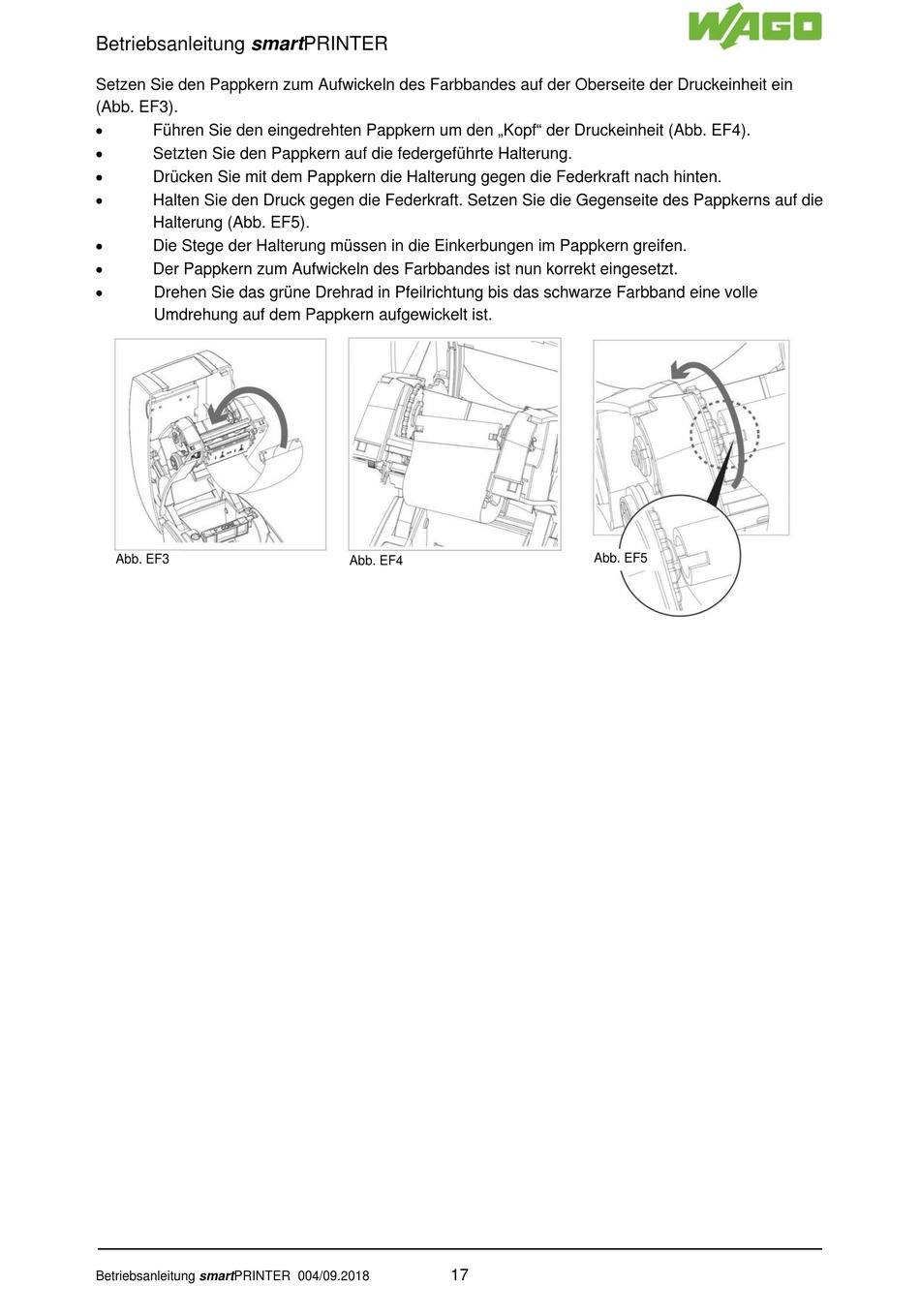

Betriebsanleitung smartPRINTER
Setzen Sie den Pappkern zum Aufwickeln des Farbbandes auf der Oberseite der Druckeinheit ein
(Abb. EF3).

Führen Sie den eingedrehten Pappkern um den „Kopf" der Druckeinheit (Abb. EF4).

Setzten Sie den Pappkern auf die federgeführte Halterung.

Drücken Sie mit dem Pappkern die Halterung gegen die Federkraft nach hinten.

Halten Sie den Druck gegen die Federkraft. Setzen Sie die Gegenseite des Pappkerns auf die
Halterung (Abb. EF5).

Die Stege der Halterung müssen in die Einkerbungen im Pappkern greifen.

Der Pappkern zum Aufwickeln des Farbbandes ist nun korrekt eingesetzt.

Drehen Sie das grüne Drehrad in Pfeilrichtung bis das schwarze Farbband eine volle
Umdrehung auf dem Pappkern aufgewickelt ist.
Abb. EF3
Betriebsanleitung smartPRINTER 004/09.2018
Abb. EF4
17
Abb. EF5
