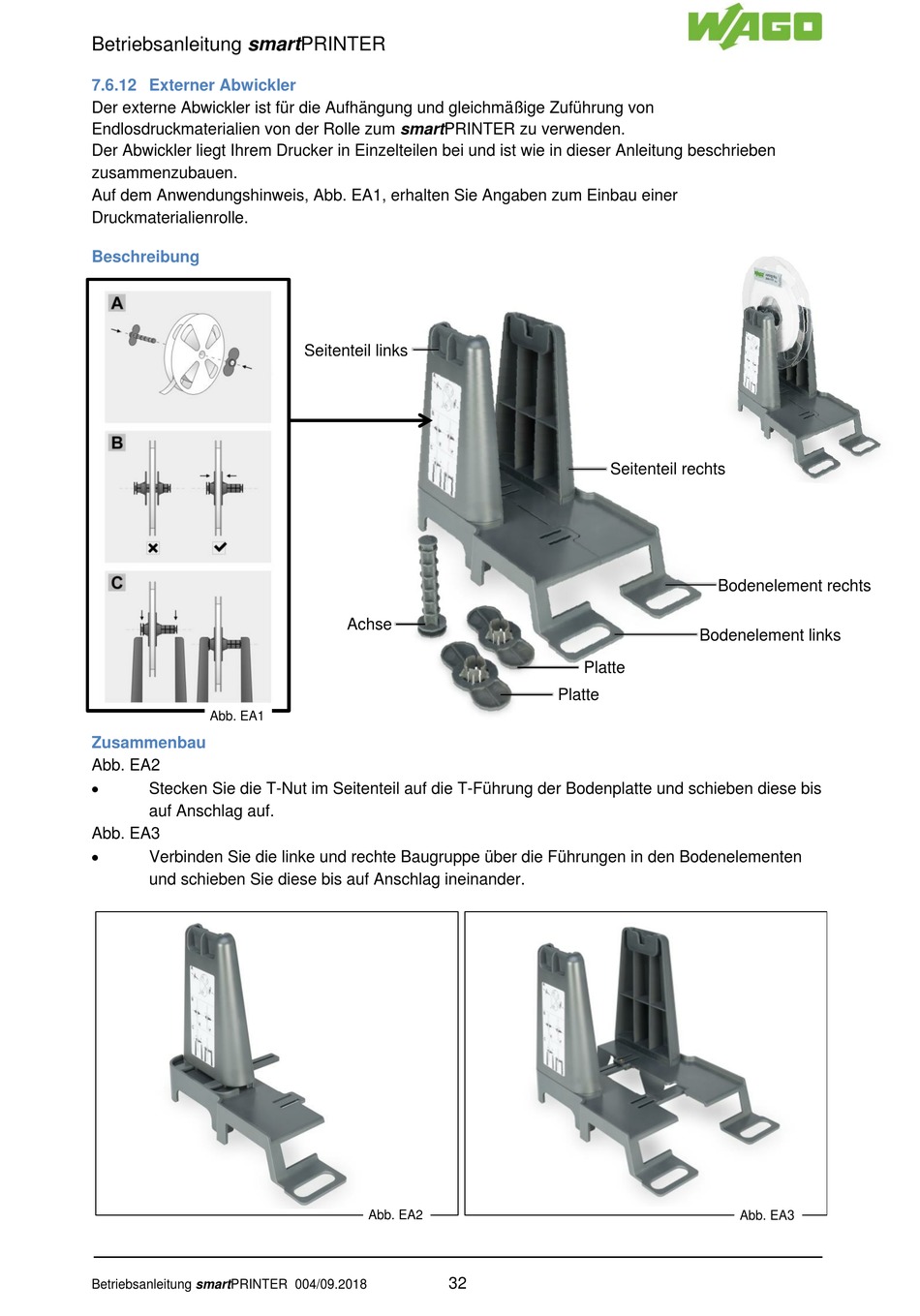

7.6.12 Externer Abwickler
Der externe Abwickler ist für die Aufhängung und gleichmäßige Zuführung von
Endlosdruckmaterialien von der Rolle zum smartPRINTER zu verwenden.
Der Abwickler liegt Ihrem Drucker in Einzelteilen bei und ist wie in dieser Anleitung beschrieben
zusammenzubauen.
Auf dem Anwendungshinweis, Abb. EA1, erhalten Sie Angaben zum Einbau einer
Druckmaterialienrolle.
Beschreibung
Abb. EA1
Zusammenbau
Abb. EA2
Stecken Sie die T-Nut im Seitenteil auf die T-Führung der Bodenplatte und schieben diese bis
auf Anschlag auf.
Abb. EA3
Verbinden Sie die linke und rechte Baugruppe über die Führungen in den Bodenelementen
und schieben Sie diese bis auf Anschlag ineinander.
Betriebsanleitung smartPRINTER 004/09.2018
Seitenteil links
Achse
Abb. EA2
32
Seitenteil rechts
Bodenelement rechts
Bodenelement links
Platte
Platte
Abb. EA3
