Betriebsanleitung smartPRINTER

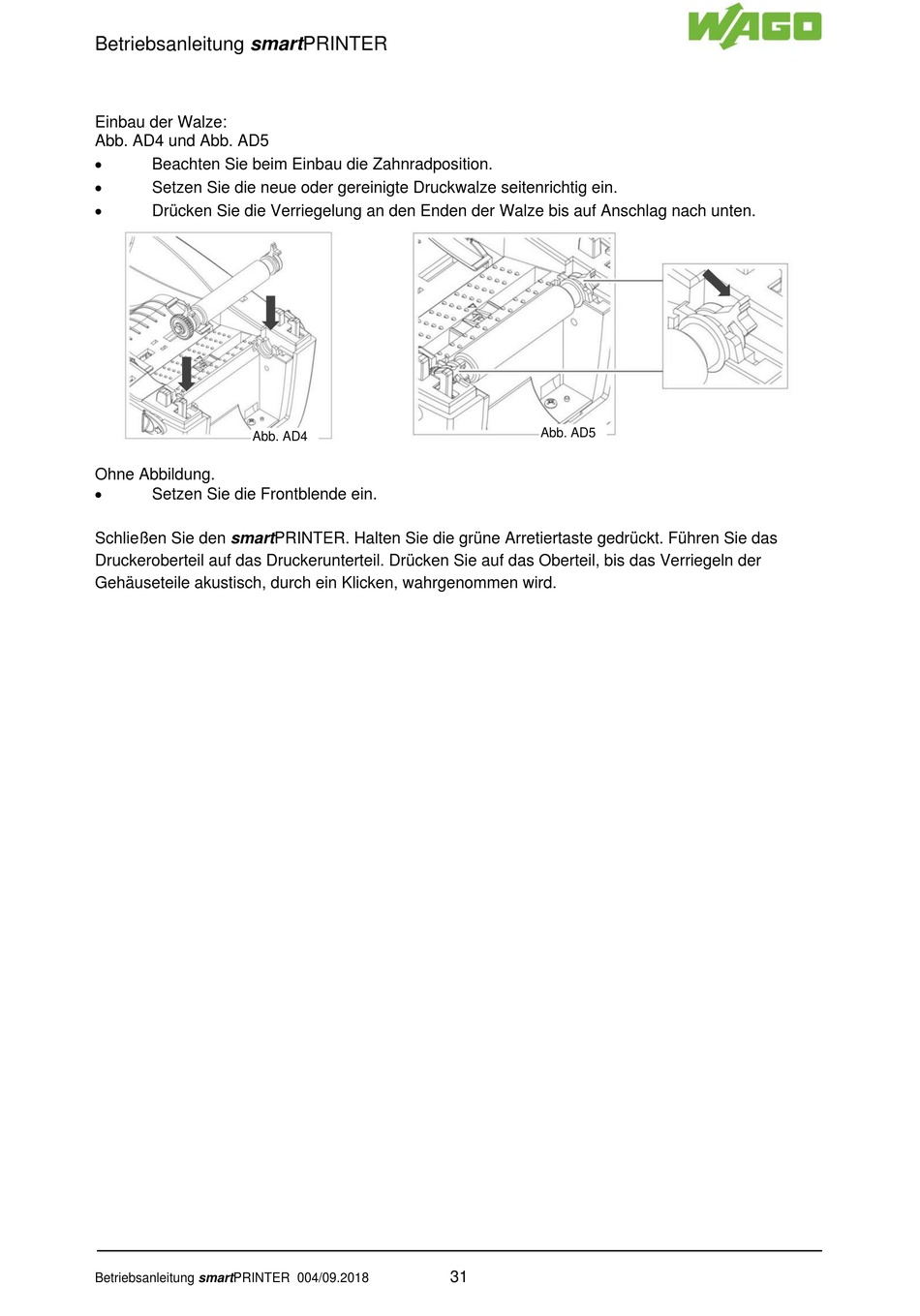

Einbau der Walze:
Abb. AD4 und Abb. AD5

Beachten Sie beim Einbau die Zahnradposition.

Setzen Sie die neue oder gereinigte Druckwalze seitenrichtig ein.

Drücken Sie die Verriegelung an den Enden der Walze bis auf Anschlag nach unten.
Abb. AD4
Ohne Abbildung.

Setzen Sie die Frontblende ein.
Schließen Sie den smartPRINTER. Halten Sie die grüne Arretiertaste gedrückt. Führen Sie das
Druckeroberteil auf das Druckerunterteil. Drücken Sie auf das Oberteil, bis das Verriegeln der
Gehäuseteile akustisch, durch ein Klicken, wahrgenommen wird.
