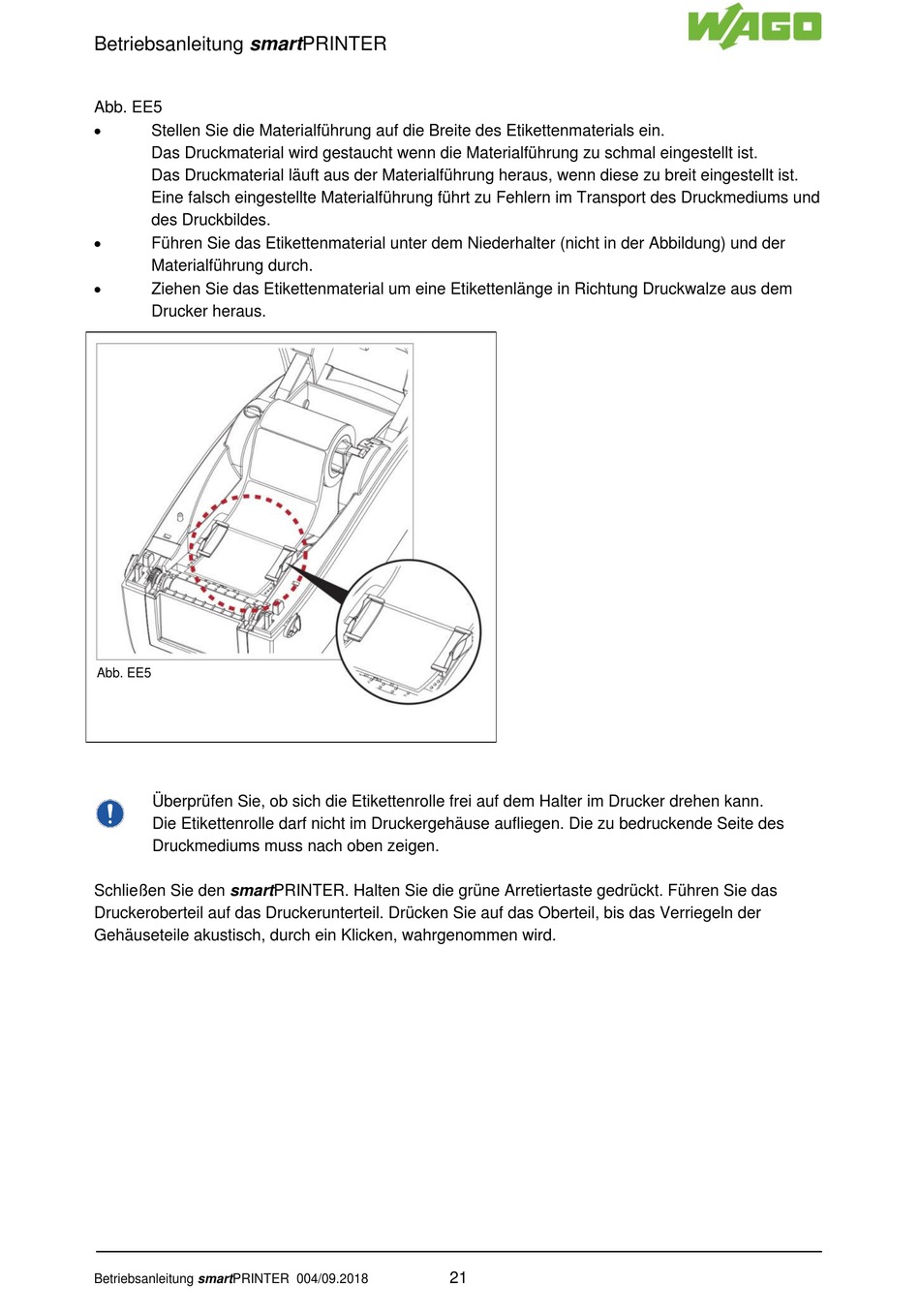

WAGO smartPRINTER Betriebsanleitung Seite 21

Betriebsanleitung smartPRINTER
Abb. EE5

Stellen Sie die Materialführung auf die Breite des Etikettenmaterials ein.
Das Druckmaterial wird gestaucht wenn die Materialführung zu schmal eingestellt ist.
Das Druckmaterial läuft aus der Materialführung heraus, wenn diese zu breit eingestellt ist.
Eine falsch eingestellte Materialführung führt zu Fehlern im Transport des Druckmediums und
des Druckbildes.

Führen Sie das Etikettenmaterial unter dem Niederhalter (nicht in der Abbildung) und der
Materialführung durch.

Ziehen Sie das Etikettenmaterial um eine Etikettenlänge in Richtung Druckwalze aus dem
Drucker heraus.
Abb. EE5
Überprüfen Sie, ob sich die Etikettenrolle frei auf dem Halter im Drucker drehen kann.
Die Etikettenrolle darf nicht im Druckergehäuse aufliegen. Die zu bedruckende Seite des
Druckmediums muss nach oben zeigen.
Schließen Sie den smartPRINTER. Halten Sie die grüne Arretiertaste gedrückt. Führen Sie das
Druckeroberteil auf das Druckerunterteil. Drücken Sie auf das Oberteil, bis das Verriegeln der
Gehäuseteile akustisch, durch ein Klicken, wahrgenommen wird.
