Verwandte Anleitungen für Digitus DN-70185
Inhaltszusammenfassung für Digitus DN-70185
- Seite 1 Mini Wireless Range Extender Quick Installation Guide DN-70185...
-
Seite 2: Safety Instructions
Safety Instructions Please note the following when using the USB stick the following safety precautions to ensure yourself and the Protect the USB stick from damage. During thunderstorms, there is a danger of lightning strike and due to overvoltage damage to connected electrical appliances ... -
Seite 3: Product Introduction

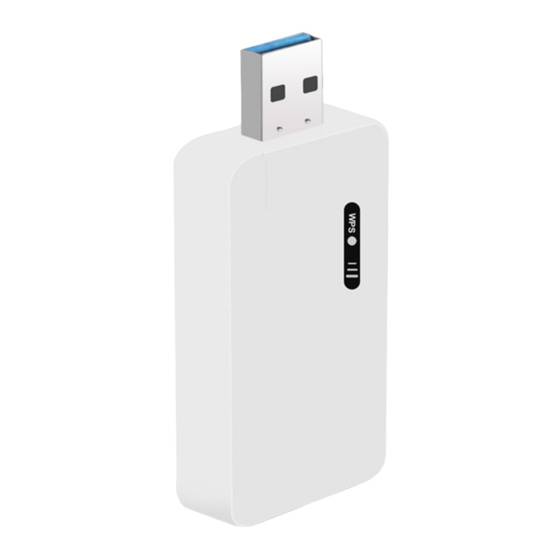

Product Introduction This is a mini size wireless range extender with USB power supply. 2. USB port 1. Reset Button 3. WPS Button 4. Wifi LED USB port For power supply Reset button Press 5 seconds for reset to default setting WPS button Press 1 seconds to start WPS : weak signal... - Seite 4 Note: You must reset it to the factory setting first (press reset button for 5 seconds), If you have done some settings before. Prepare: Wireless Network Connection ® (Windows 7/8/8.1/10) If you want to install the wireless network repeater, please make sure your wifi is ON, and your network cable has been detached.
-
Seite 5: Wps Setting
3. Click Refresh network list, double-click the SSID (default is "WIRELESS") WPS Setting: Just click first the WPS button of the router and also the repeater for one second within 2 minutes, and then a wireless connection will be established automatically. Note: The WPS button will be invalid, if it has connected to one router successfully, you must reset it to factory setting first. - Seite 6 Web Setting: Place the website http://192.168.8.1 in Internet explorer address column, then key in the username and password with “admin”. Enter the main page. You can choose “Clone Router”, and the Repeater’s SSID and password will be the same with the router which you have connect to. Select the router you want to connect and click “Save &...
- Seite 7 Note: Device will reboot after connecting successfully. If connection failed, please check router’s password or other network problem.
- Seite 8 Technical description Frequency Range WiFi (HT20) 2412 – 2472 MHz WiFi (HT40) 2422 – 2462 MHz Transmit Power WiFi: 15 dBm EIRP Software Version v3.4.6.4 Hereby Assmann Electronic GmbH, declares that the Declaration of Conformity is part of the shipping content. If the Declaration of Conformity is missing, you can request it by post under the below mentioned manufacturer address.
- Seite 9 Drahtlosnetzwerk Mini-Reichweiten-Extender Kurzanleitung zur Installation DN-70185...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Beachten Sie beim Umgang mit dem USB Stick die folgenden Sicherheitshinweise, um sich selbst und den USB Stick vor Schäden zu bewahren. - Bei Gewitter besteht Gefahr durch Blitzeinschlag und durch Überspannungsschäden an angeschlossenen Elektrogeräten - Installieren Sie den USB Stick nicht während eines Gewitters - Trennen Sie den USB Stick während eines Gewitters vom Computer - Nässe und Flüssigkeiten, die in den USB Stick gelangen, können... -
Seite 11: Produkteinführung
Produkteinführung Dies ist ein Mini-Reichweiten-Extender für Drahtlosnetzwerke mit USB-Spannungsversorgung. 3. USB-Port 4. Rücksetztaste 3. WPS-Taste 5. WLAN-LED... - Seite 12 1 USB-Port Zur Spannungsversorgung 2 Rücksetztaste Halten Sie die Taste für 5 Sekunden gedrückt, um zu den Werkseinstellungen zurückzusetzen 3 WPS-Taste Halten Sie die Taste für 1 Sekunde gedrückt, um die WPS-Verbindung zu starten : schwaches Signal 4 WLAN-LED : gutes Signal : starkes Signal Anmerkung: Sie müssen zunächst zu den Werkseinstellungen zurücksetzen (Rücksetztaste für 5 Sekunden gedrückt halten), sofern...
- Seite 13 Vorbereitung: Drahtlosnetzwerkverbindung ® (Windows 7/8/8.1/10) Zur Installation des Drahtlosnetzwerk-Repeaters muss Ihr WLAN eingeschaltet und Ihr Netzwerkkabel abgezogen sein. Bitte folgen Sie den nachstehenden Schritten zum Anschluss des Produkts: 1. Klicken Sie auf Start → Systemsteuerung → Netzwerk → Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf Drahtlosnetzwerk verbinden und wählen Sie Verbindung herstellen/trennen.
- Seite 14 3. Klicken Sie auf Netzwerkliste aktualisieren und doppelklicken Sie auf die SSID (Standardeinstellung ist „WIRELESS“).
-
Seite 15: Wps-Einstellung
WPS-Einstellung: Halten Sie zunächst innerhalb von 2 Minuten die WPS-Tasten auf dem Router und dem Repeater für eine Sekunde gedrückt, damit wird automatisch eine Drahtlosverbindung aufgebaut. Schlüssel für WPS-Verbindung Anmerkung: Die WPS-Taste wird funktionslos, wenn mit einem Router eine erfolgreiche Verbindung besteht; Sie müssen zunächst zu den Werkseinstellungen zurücksetzen. -
Seite 16: Web-Einstellung
Web-Einstellung: Geben Sie die Website http://192.168.8.1 im Adressfeld des Internet Explorer ein, dann geben Sie den Benutzernamen und das Passwort mit jeweils „admin“ ein. Sie befinden sich nun im Hauptmenü. Wählen Sie „Clone Router“, damit entsprechen SSID und Passwort des Repeaters SSID jenen des Routers, mit dem Sie verbunden haben. - Seite 17 Anmerkung: Das Gerät rebooted, nachdem es erfolgreich verbunden wurde. Schlägt die Verbindung fehl, so überprüfen Sie das Passwort des Routers oder suchen Sie nach sonstigen Problemen des Netzwerks.
- Seite 18 Technische Beschreibung Frequenzbereich: WiFi (HT20) 2412 – 2472 MHz WiFi (HT40) 2422 – 2462 MHz Sendeleistung: WiFi 15 dBm EIRP Software Version: v3.4.6.4 Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
