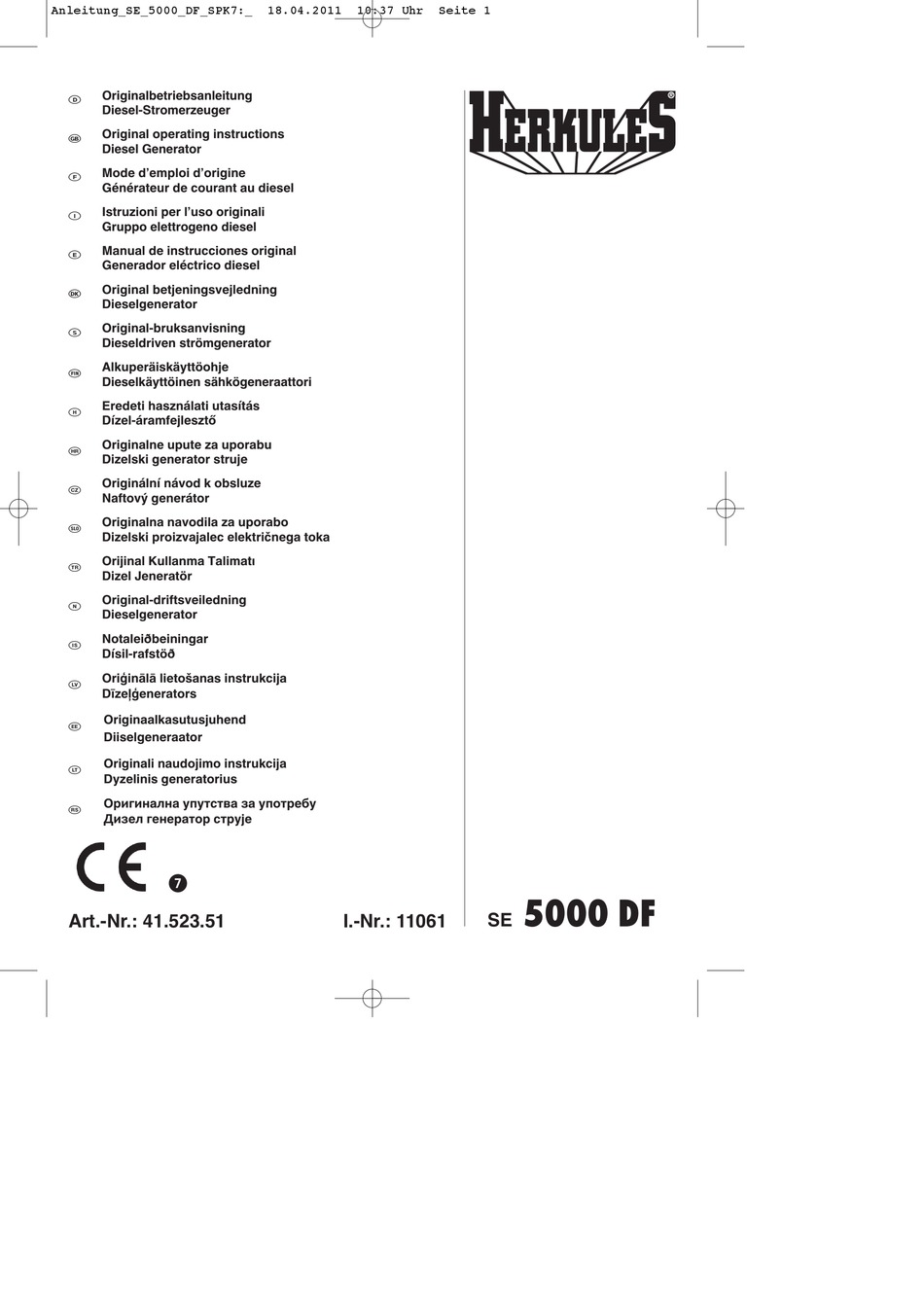

  • Seite 1 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 1 Originalbetriebsanleitung Diesel-Stromerzeuger Original operating instructions Diesel Generator Mode d’emploi d’origine Générateur de courant au diesel Istruzioni per l’uso originali Gruppo elettrogeno diesel Manual de instrucciones original Generador eléctrico diesel Original betjeningsvejledning Dieselgenerator Original-bruksanvisning Dieseldriven strömgenerator Alkuperäiskäyttöohje Dieselkäyttöinen sähkögeneraattori Eredeti használati utasítás...
  • Seite 2 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 2...
  • Seite 3 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 3...
  • Seite 4 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 4...

  • Seite 5: Inhaltsverzeichnis

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 5 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung 3. Lieferumfang 4. Bestimmungsgemäße Verwendung 5. Technische Daten 6. Vor Inbetriebnahme 7. Bedienung 8. Wartung 9. Winterbetrieb 10. Ersatzteilbestellung 11. Entsorgung und Wiederverwertung 12. Fehlersuchplan...

  • Seite 6: Sicherheitshinweise

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 6 3. Lieferumfang (Abb. 1-3) Achtung! Beim Benutzen von Geräten müssen einige Stromerzeuger Sicherheitsvorkehrungen eingehalten werden, um 12V Adapterkabel (Abb.3/Pos.19) Verletzungen und Schäden zu verhindern. Lesen Sie Batteriebefestigungs-Set (Abb.3/Pos.20) diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

  • Seite 7: Technische Daten

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 7 5. Technische Daten dem Batteriebefestigungs-Set (Abb.3/ Pos.20) im Gerät (Abb. 4). Schließen Sie erst das rote Kabel (+) und anschließend das schwarze Kabel Generator: Synchron (-) an der Batterie an. Schutzart: IP23 Dieselkraftstoffstand prüfen, eventuell nachfüllen.

  • Seite 8: Belasten Des Stromerzeugers

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 8 nach zuvor leerem Tank oder nach Wechseln 12V d.c. Anschluss: des Dieselfilters) den Startvorgang unter Bei Überlastung wird der 12V d.c. Anschluss (Abb.2/ nochmaligem Ziehen am Seilzug für Pos.15) abgeschaltet. Durch Drücken des Dekompression erneut wiederholen. Überlastschalters (Abb.2/ Pos.13) kann der 12V d.c.

  • Seite 9: Ölwechsel, Ölstand Prüfen (Vor Jedem Gebrauch)

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 9 8.1 Ölwechsel, Ölstand prüfen (vor jedem abziehen, Schmutzreste am Dieselfilter mit dem Gebrauch) Reinigungspapier entfernen, evtl. mit etwas Der 1. Motorölwechsel sollte bei betriebswarmen Dieselkraftstoff reinigen oder den Dieselfilter bei Motor nach ca. 20 Betriebsstunden durchgeführt Beschädigung austauschen.

  • Seite 10: Ersatzteilbestellung

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 10 „Winterdiesel“. Falls es dennoch einmal zu einem “Versulzen“ des Dieselkraftstoffes kommen sollte müssen Sie den Dieselgenerator für ca. 12 Stunden in einen Raum mit Temperaturen von ca. +10° Celsius bringen. Bei halb vollem bis vollem Tank mit normalem Dieselkraftstoff ist dieser dann, wie unter Punkt 8.4 beschrieben, zu entleeren.

  • Seite 11: Fehlersuchplan

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:37 Uhr Seite 11 12. Fehlersuchplan Störung Ursache Maßnahme Motor kann nicht gestartet werden Ölabschaltautomatik spricht an Ölstand prüfen, Motoröl auffüllen (rote LED (Abb.2/Pos. 8)) kein Dieselkraftstoff Dieselkraftstoff nachfüllen Mechanischer Unterbrecher Mechanischen Unterbrecher nach (Abb.5/ Pos.A) entriegelt rechts schieben Dieselfilter verstopft Dieselfilter reinigen oder ersetzen Luftfilter verstopft...

  • Seite 45: Fejlsøgningsskema

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:38 Uhr Seite 45 12. Fejlsøgningsskema Fejl Årsag Handlingsprocedure Motor kan ikke startes – Oliefrakoblingsautomatik trigges – Tjek oliestanden, fyld motorolie på (rød LED (fig.2/pos. 8)) – Fyld mere dieselolie på – Ingen dieselolie – Skub den mekaniske afbryder til –...

  • Seite 129: Konformitätserklärung

    EÚ a noriem pre výrobok og standarder for artikkel A a cikkekhez az EU-irányvonal és Normák szerint a E Lýsir uppfyllingu EU-reglna og annarra staðla vöru következő konformitást jelenti ki Stromerzeuger SE 5000 DF (Herkules) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notified Body: Notified Body No.:...
  • Seite 130 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:38 Uhr Seite 130 Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá ISC GmbH komi Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- til.

  • Seite 151: Garantieurkunde

    Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:38 Uhr Seite 151 k GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden.
  • Seite 152 Anleitung_SE_5000_DF_SPK7:_ 18.04.2011 10:38 Uhr Seite 152 EH 04/2011 (01)
