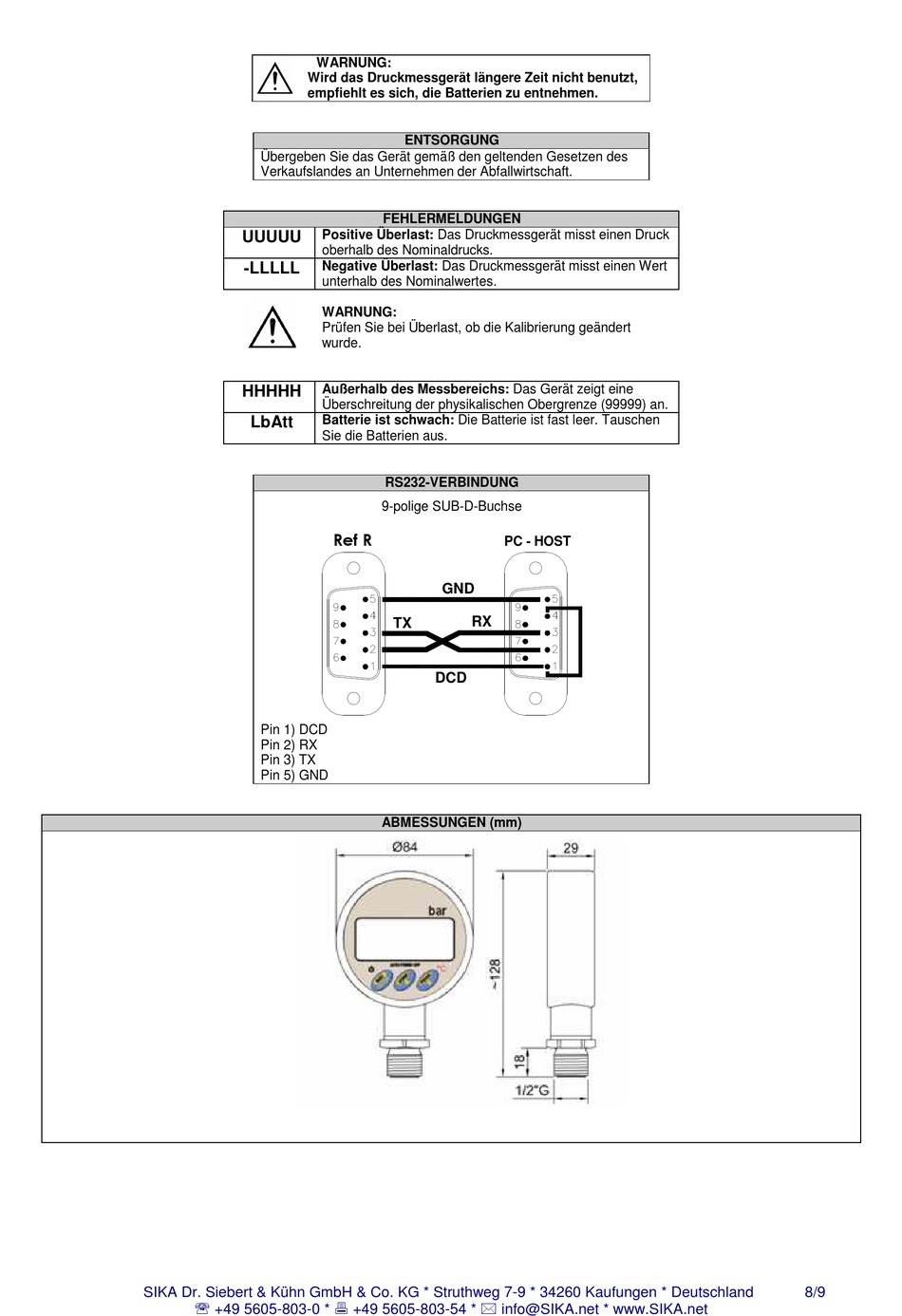

Entsorgung; Fehlermeldungen; Abmessungen (Mm) - Sika Ref R Betriebsanleitung

Wird das Druckmessgerät längere Zeit nicht benutzt,
empfiehlt es sich, die Batterien zu entnehmen.
Übergeben Sie das Gerät gemäß den geltenden Gesetzen des
Verkaufslandes an Unternehmen der Abfallwirtschaft.
UUUUU
-LLLLL
HHHHH
LbAtt
Pin 1) DCD
Pin 2) RX
Pin 3) TX
Pin 5) GND
SIKA Dr. Siebert & Kühn GmbH & Co. KG * Struthweg 7-9 * 34260 Kaufungen * Deutschland
℡ +49 5605-803-0 *
WARNUNG:

ENTSORGUNG

FEHLERMELDUNGEN

Positive Überlast: Das Druckmessgerät misst einen Druck
oberhalb des Nominaldrucks.
Negative Überlast: Das Druckmessgerät misst einen Wert
unterhalb des Nominalwertes.
WARNUNG:
Prüfen Sie bei Überlast, ob die Kalibrierung geändert
wurde.
Außerhalb des Messbereichs: Das Gerät zeigt eine
Überschreitung der physikalischen Obergrenze (99999) an.
Batterie ist schwach: Die Batterie ist fast leer. Tauschen
Sie die Batterien aus.
RS232-VERBINDUNG
9-polige SUB-D-Buchse
Ref R
GND
RX
TX
DCD

ABMESSUNGEN (mm)

+49 5605-803-54 *
PC - HOST
info@SIKA.net * www.SIKA.net
8/9
