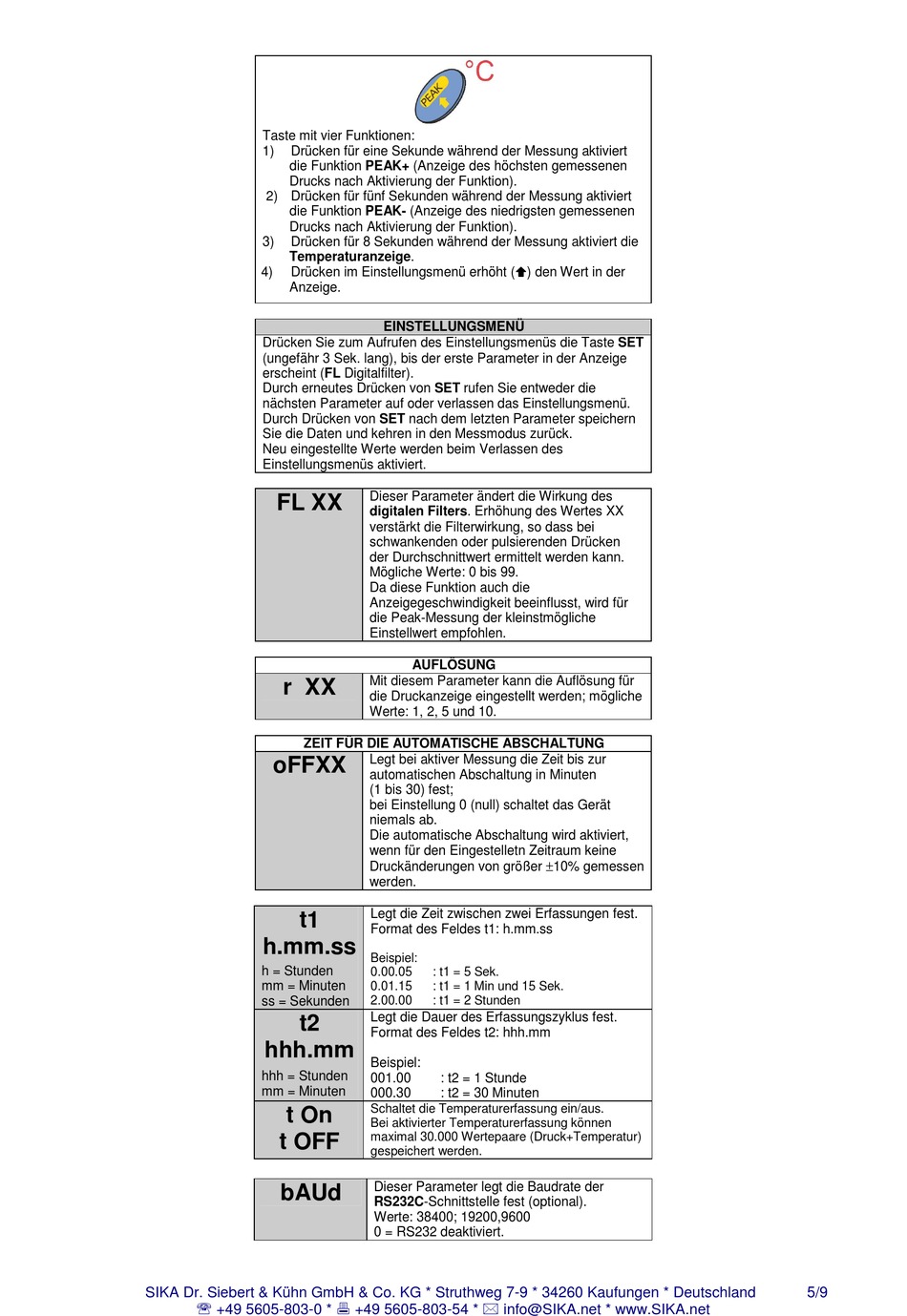

Sika REF R Betriebsanleitung Seite 5

Taste mit vier Funktionen:
1) Drücken für eine Sekunde während der Messung aktiviert
die Funktion PEAK+ (Anzeige des höchsten gemessenen
Drucks nach Aktivierung der Funktion).
2) Drücken für fünf Sekunden während der Messung aktiviert
die Funktion PEAK- (Anzeige des niedrigsten gemessenen
Drucks nach Aktivierung der Funktion).
3) Drücken für 8 Sekunden während der Messung aktiviert die
Temperaturanzeige.
4) Drücken im Einstellungsmenü erhöht ( ) den Wert in der
Anzeige.
Drücken Sie zum Aufrufen des Einstellungsmenüs die Taste SET
(ungefähr 3 Sek. lang), bis der erste Parameter in der Anzeige
erscheint (FL Digitalfilter).
Durch erneutes Drücken von SET rufen Sie entweder die
nächsten Parameter auf oder verlassen das Einstellungsmenü.
Durch Drücken von SET nach dem letzten Parameter speichern
Sie die Daten und kehren in den Messmodus zurück.
Neu eingestellte Werte werden beim Verlassen des
Einstellungsmenüs aktiviert.
FL XX
r XX
ZEIT FÜR DIE AUTOMATISCHE ABSCHALTUNG
oFFXX
t1
h.mm.ss
h = Stunden
mm = Minuten
ss = Sekunden
t2
hhh.mm
hhh = Stunden
mm = Minuten
t On
t OFF
bAUd
SIKA Dr. Siebert & Kühn GmbH & Co. KG * Struthweg 7-9 * 34260 Kaufungen * Deutschland
℡ +49 5605-803-0 *
EINSTELLUNGSMENÜ
Dieser Parameter ändert die Wirkung des
digitalen Filters. Erhöhung des Wertes XX
verstärkt die Filterwirkung, so dass bei
schwankenden oder pulsierenden Drücken
der Durchschnittwert ermittelt werden kann.
Mögliche Werte: 0 bis 99.
Da diese Funktion auch die
Anzeigegeschwindigkeit beeinflusst, wird für
die Peak-Messung der kleinstmögliche
Einstellwert empfohlen.
AUFLÖSUNG
Mit diesem Parameter kann die Auflösung für
die Druckanzeige eingestellt werden; mögliche
Werte: 1, 2, 5 und 10.
Legt bei aktiver Messung die Zeit bis zur
automatischen Abschaltung in Minuten
(1 bis 30) fest;
bei Einstellung 0 (null) schaltet das Gerät
niemals ab.
Die automatische Abschaltung wird aktiviert,
wenn für den Eingestelletn Zeitraum keine
Druckänderungen von größer ±10% gemessen
werden.
Legt die Zeit zwischen zwei Erfassungen fest.
Format des Feldes t1: h.mm.ss
Beispiel:
0.00.05 : t1 = 5 Sek.
0.01.15 : t1 = 1 Min und 15 Sek.
2.00.00 : t1 = 2 Stunden
Legt die Dauer des Erfassungszyklus fest.
Format des Feldes t2: hhh.mm
Beispiel:
001.00 : t2 = 1 Stunde
000.30 : t2 = 30 Minuten
Schaltet die Temperaturerfassung ein/aus.
Bei aktivierter Temperaturerfassung können
maximal 30.000 Wertepaare (Druck+Temperatur)
gespeichert werden.
Dieser Parameter legt die Baudrate der
RS232C-Schnittstelle fest (optional).
Werte: 38400; 19200,9600
0 = RS232 deaktiviert.
+49 5605-803-54 * info@SIKA.net * www.SIKA.net
5/9
