Der Datenlogger kann bis zu 60.000 Messwertebzw. 30.000
Wertepaare Druck+Temperatur in Schritten von 1 Sek. bis 10
Std. speichern. Die Parameterfestlegung erfolgt im
Einstellungsmenü über die Parameters t1
(Speicherintervall)und Parameter t2 (Zyklusdauer).
Die Datenspeicherung erfolgt in einen nicht flüchtigen Speicher
direkt innerhalb des Geräts. Die Daten bleiben bis zu
überschreiben durch einen neu angelegten
Mess&Speicherzyklus erhalten.
Hinweis:
Die Funktionen des Datenloggers können am PC mithilfe der
AnalyzerLight-Software vollständig verwaltet werden; mit dieser
Software können Sie
•
•
•
•
•
•
•
•
ZYKLUS
STARTEN:
ZYKLUS
STOPPEN:
DATEN-
ANZEIGE:
SIKA Dr. Siebert & Kühn GmbH & Co. KG * Struthweg 7-9 * 34260 Kaufungen * Deutschland
℡ +49 5605-803-0 *

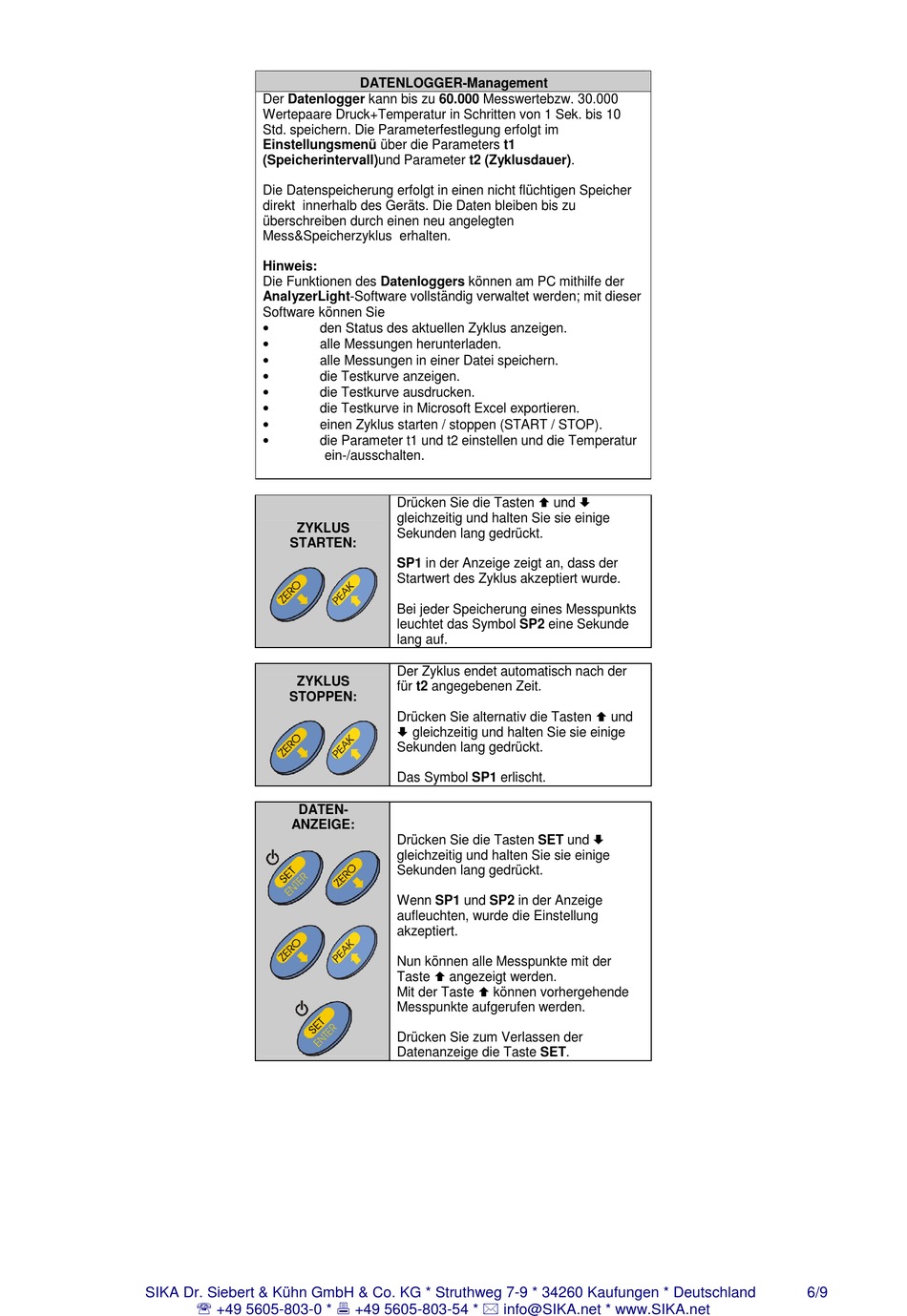

DATENLOGGER-Management
den Status des aktuellen Zyklus anzeigen.
alle Messungen herunterladen.
alle Messungen in einer Datei speichern.
die Testkurve anzeigen.
die Testkurve ausdrucken.
die Testkurve in Microsoft Excel exportieren.
einen Zyklus starten / stoppen (START / STOP).
die Parameter t1 und t2 einstellen und die Temperatur
ein-/ausschalten.
Drücken Sie die Tasten
gleichzeitig und halten Sie sie einige
Sekunden lang gedrückt.
SP1 in der Anzeige zeigt an, dass der
Startwert des Zyklus akzeptiert wurde.
Bei jeder Speicherung eines Messpunkts
leuchtet das Symbol SP2 eine Sekunde
lang auf.
Der Zyklus endet automatisch nach der
für t2 angegebenen Zeit.
Drücken Sie alternativ die Tasten
gleichzeitig und halten Sie sie einige
Sekunden lang gedrückt.
Das Symbol SP1 erlischt.
Drücken Sie die Tasten SET und
gleichzeitig und halten Sie sie einige
Sekunden lang gedrückt.
Wenn SP1 und SP2 in der Anzeige
aufleuchten, wurde die Einstellung
akzeptiert.
Nun können alle Messpunkte mit der
Taste angezeigt werden.
Mit der Taste
Messpunkte aufgerufen werden.
Drücken Sie zum Verlassen der
Datenanzeige die Taste SET.
+49 5605-803-54 *
und
und
können vorhergehende
